Allegro中网表比对方法

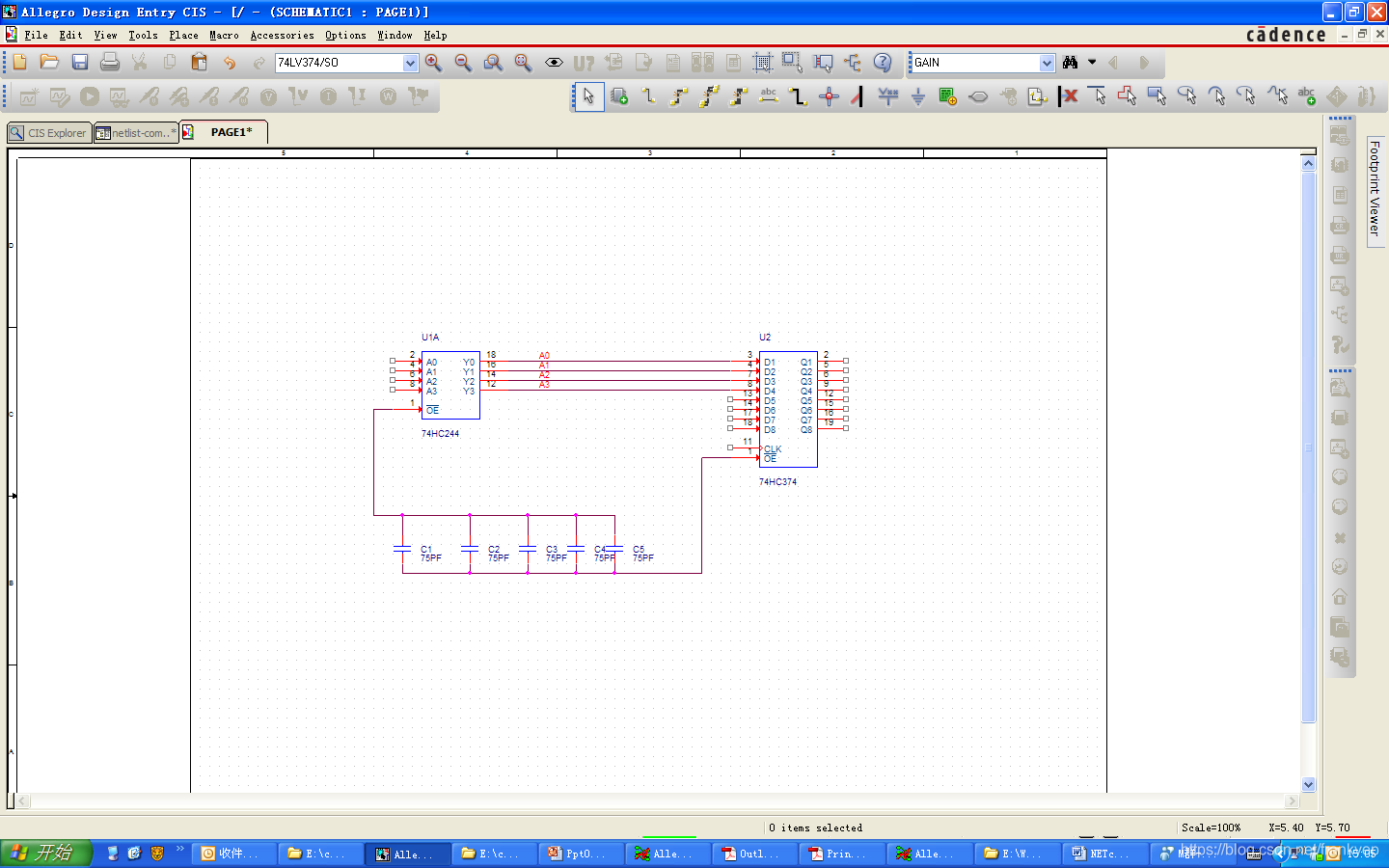

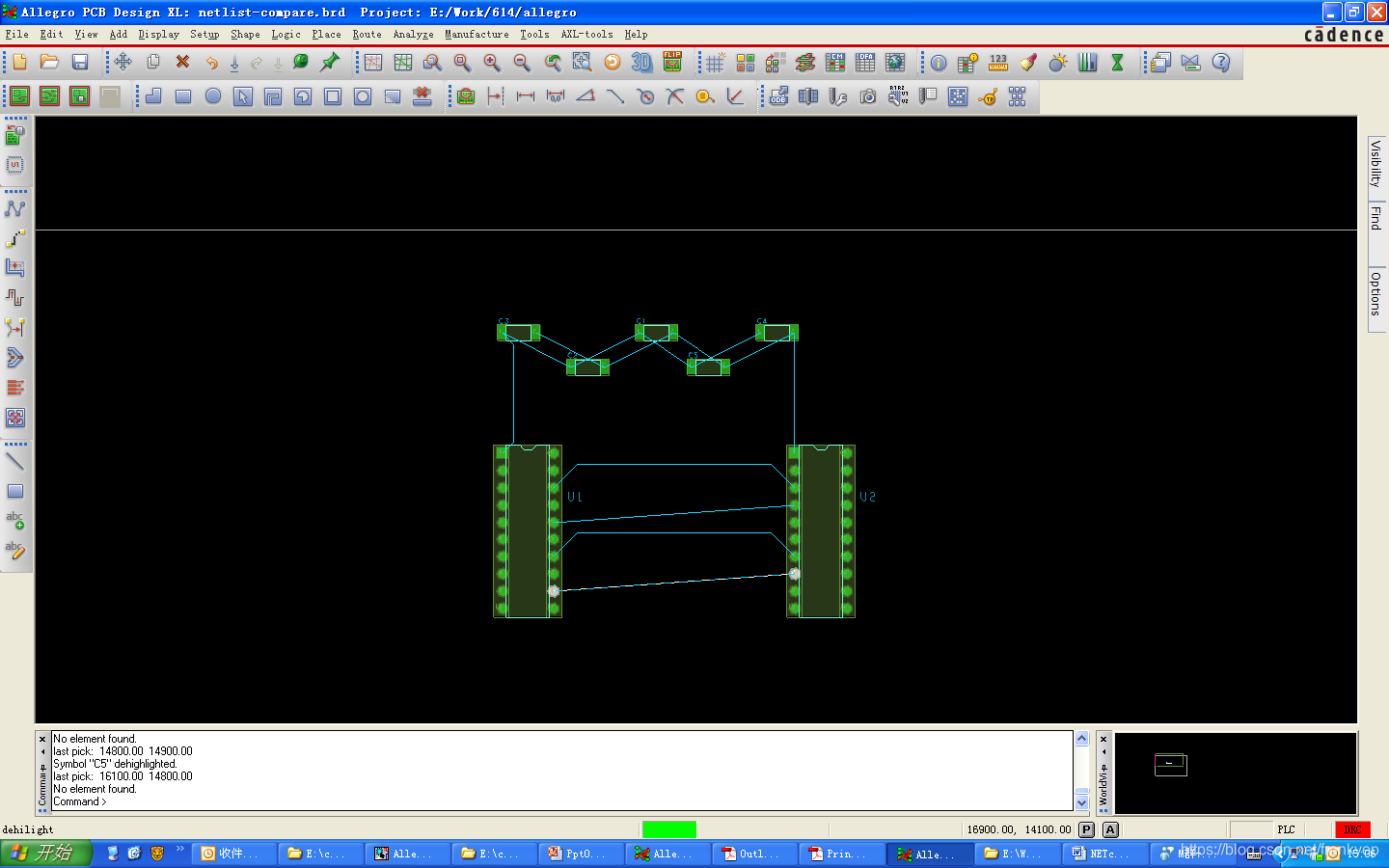

  • 变化的原理图和PCB

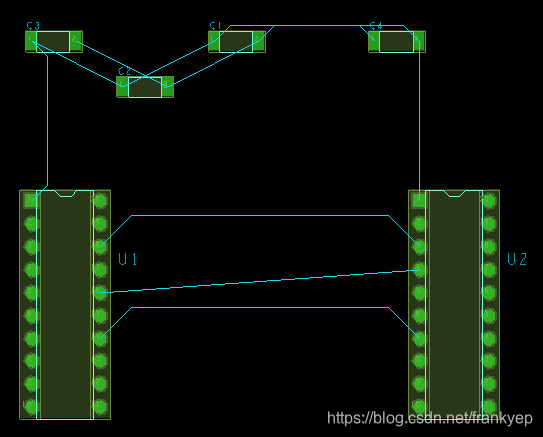

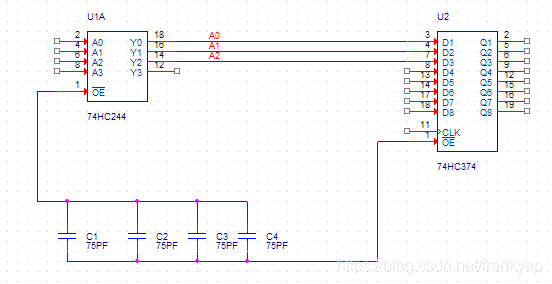

  • 变化的原理图和PCB

变化内容:删除网络A3和电容C5

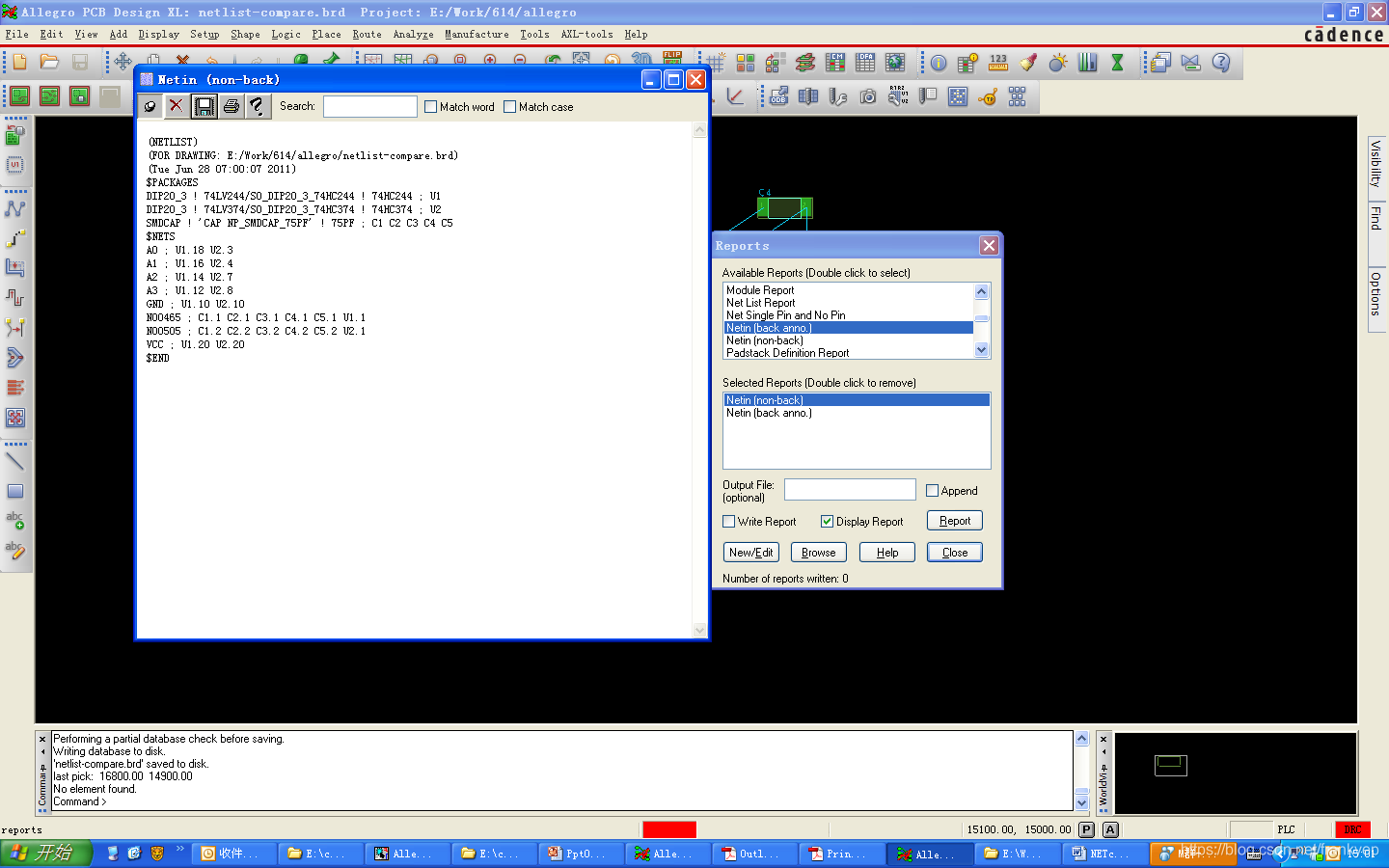

在Allegro中将变化前的PCB网表输出(Tool>Report>),双击Netin(non-back)加入Report清单,然后单击Report按钮。

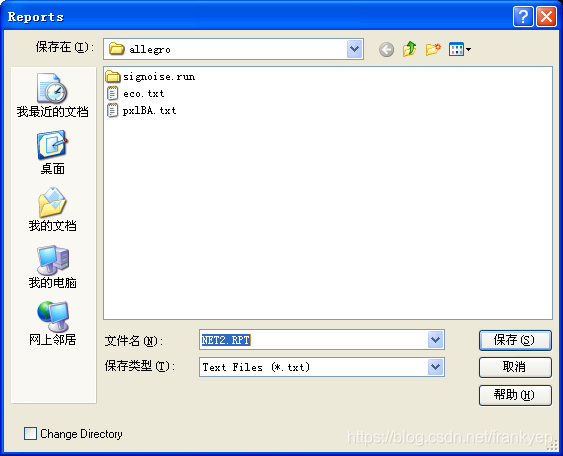

弹出网表文件,单击SAVE按钮保存网表文件:

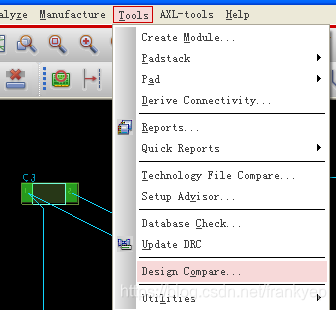

打开新的PCB文件开始比较,Tools>Design Compare

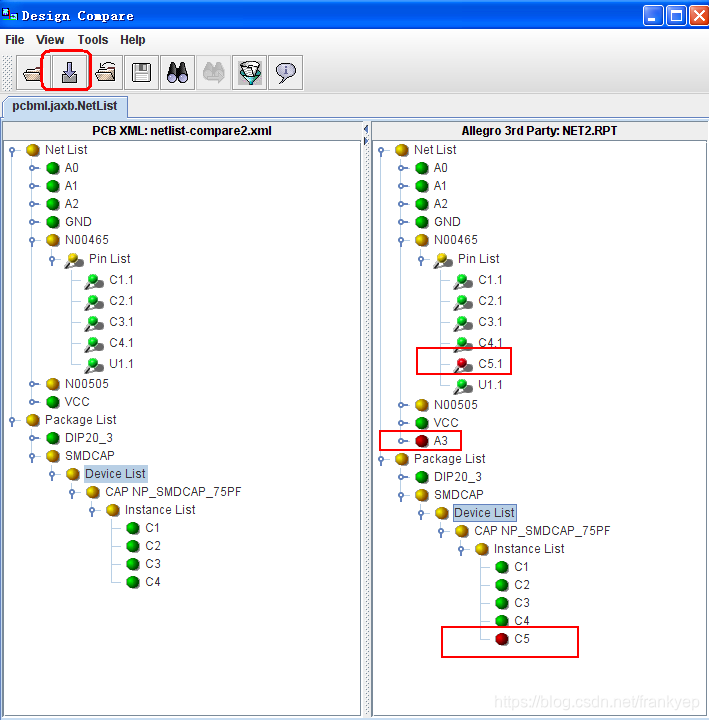

加载修改前的网表文件Net2.rpt,比较结果如下图,红色标出所有变化的内容:

至此,网表对比完成,上手试试吧。
