Allegro 检查原理图与PCB一致性

从别处来的原理图和PCB，如何确认它们是否一致呢？

原理图网表

在orCAD Capturer中生成原理图网表，方法如下。

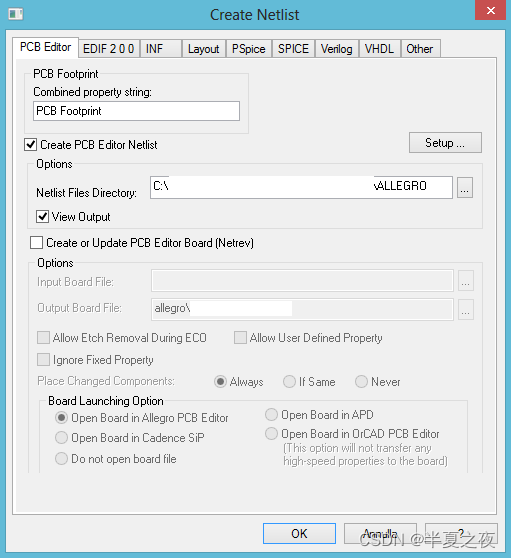

软件菜单栏：Tools–> Create Netlist --> 下图

导入网表到PCB Editor生成xml

1. 打开allegro PCB Editor(建议先保存到指定位置,如F:\pcb_project\demo\my_pcb\compare_demo.brd)

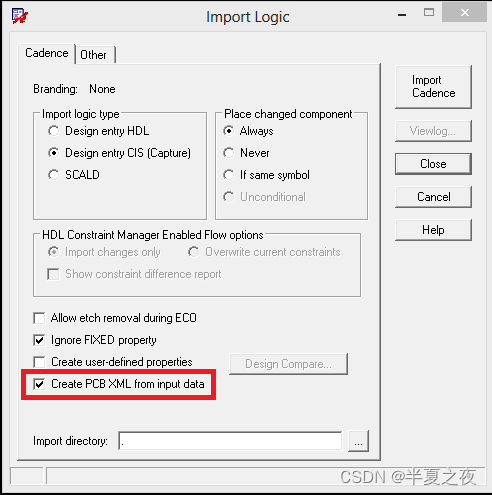

2. 导出原理图网表，同时勾选Create PCB XML from input data
3. 在Step 1中指定位置可以看到F:\pcb_project\demo\my_pcb\compare_demo_sch.xml

借助设计比较工具

1. 使用PCB Editor打开已经设计好的PCB文件(如demo_connected.brd)

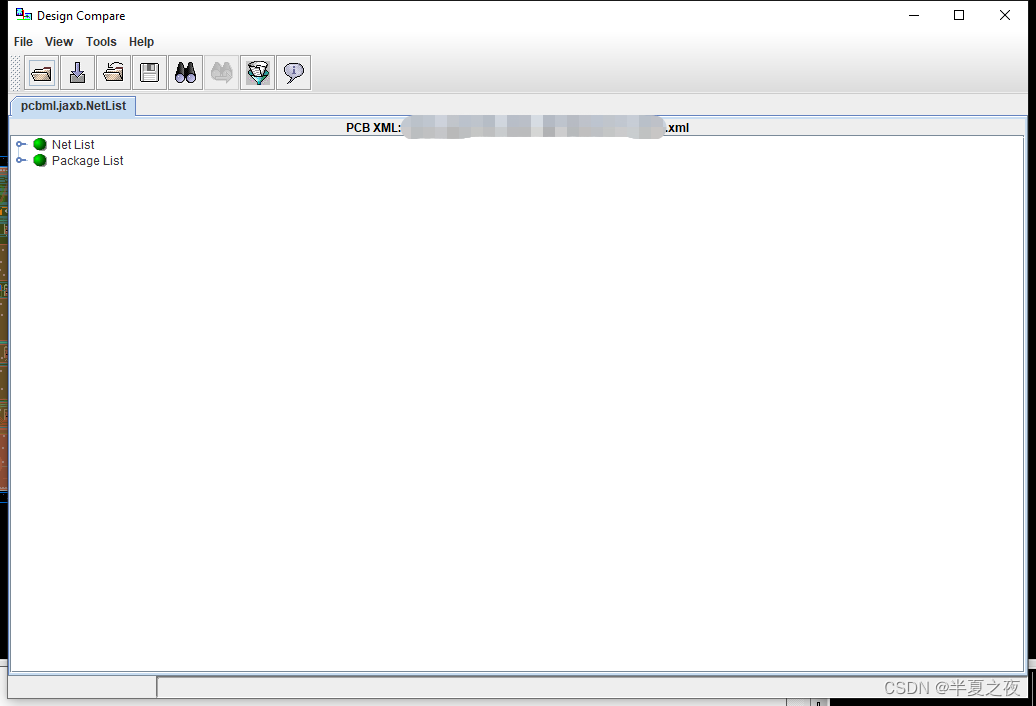

2. 打开已经设计好的PCB xml网表,Allegro PCB Deigner菜单栏Tools–>Design Compare–>下图
   3. 加载原理图的xml网表compare_demo_sch.xml, 在Design Compare菜单栏–> File --> Load --> F:\pcb_project\demo\my_pcb\compare_demo_sch.xml
