Simulink自动代码生成：Code Generation配置（二）

  上一节我们学习了 Code Generation 配置的一部分，这节我们继续进行学习，本节内容主要包含三个方面，部分内容在前面的学习中已经有所涉及，只是没有系统的讲解，这节我们将进行相对比较详细的讲解。废话不多说，开始讲解。

一. Optimization

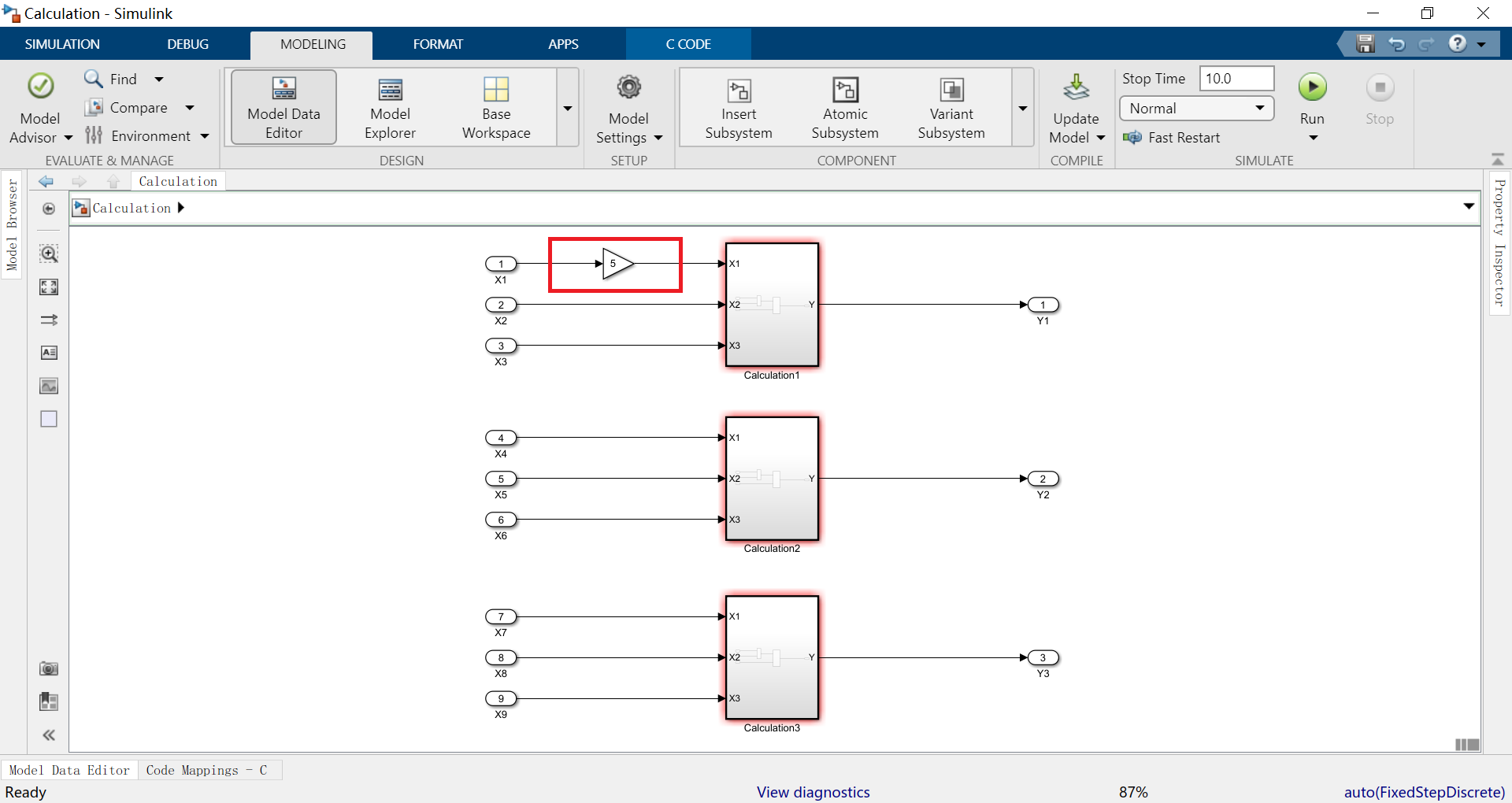

  在前几章的学习中我们建立了 Calculation 模型，与下图的模型区别就在于图中标红的地方，之所以加了一个 Gain 模块，是为了本节内容的讲解。

1.1 Default parameter behavior

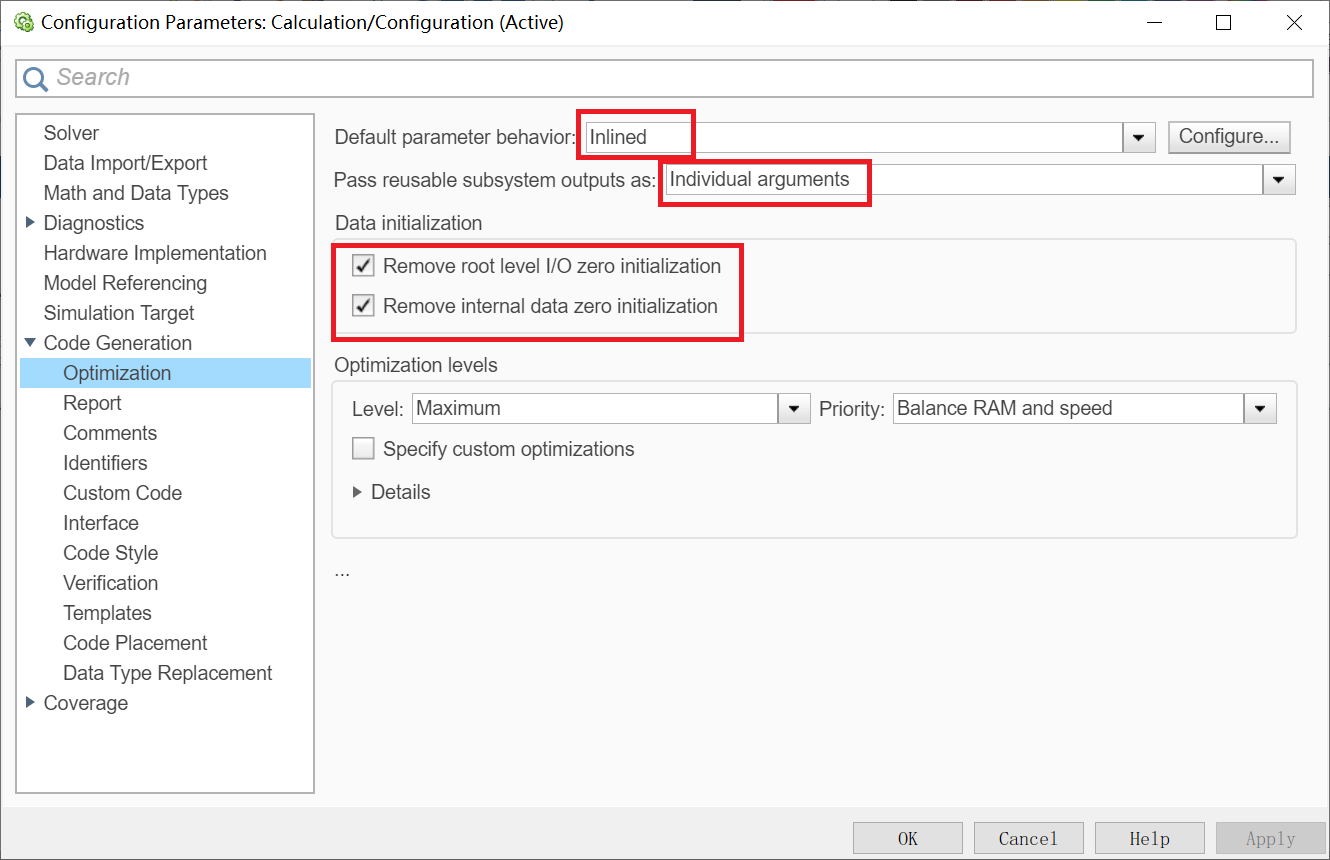

  模型建立好以后，我们对 Optimization 进行配置，打开 Optimization 可以看到默认配置如图所示。

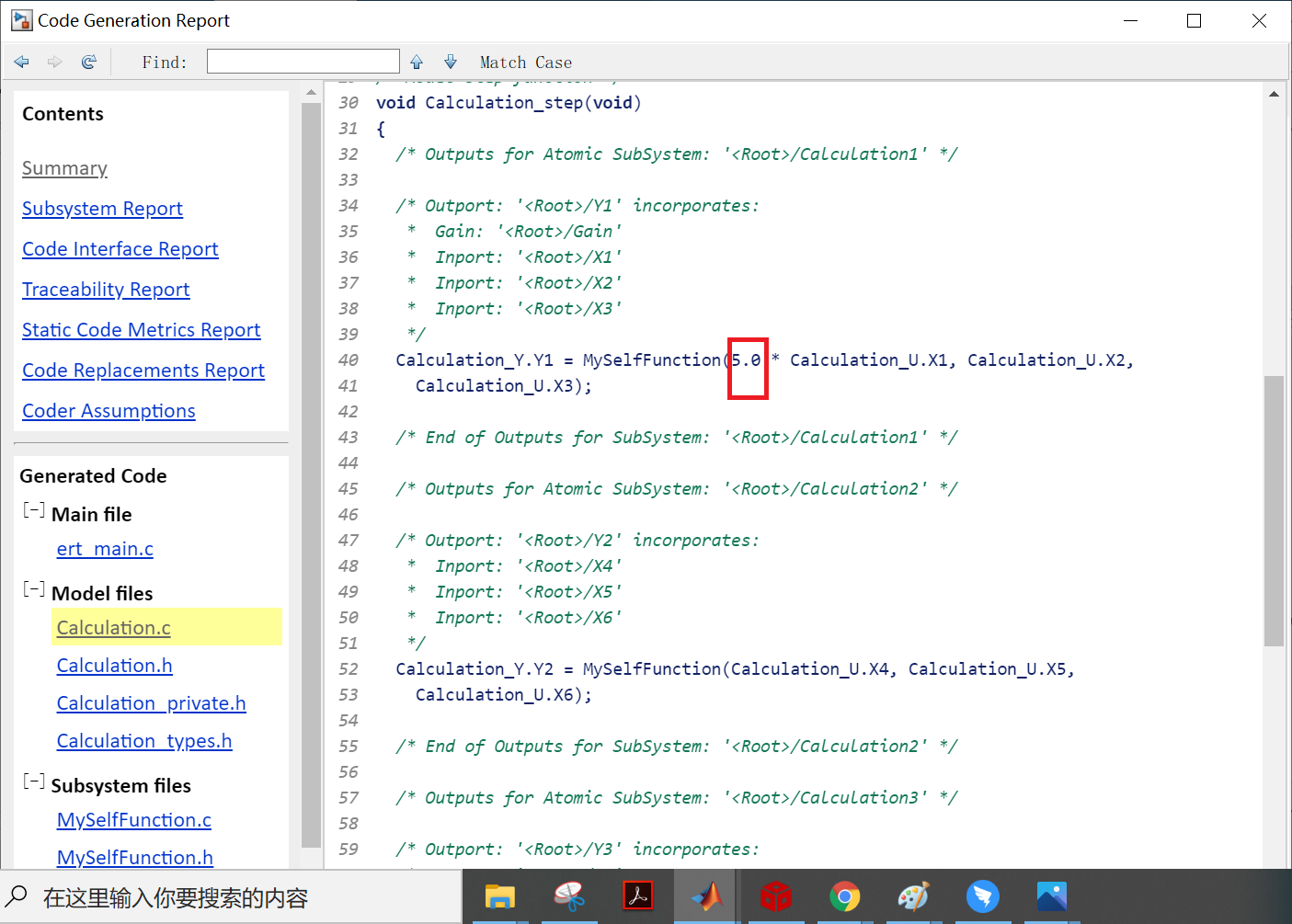

  默认情况下 Default parameter behavior 为 Inlined（内联），生成的 Gain 在代码中的表现形式直接是数值。

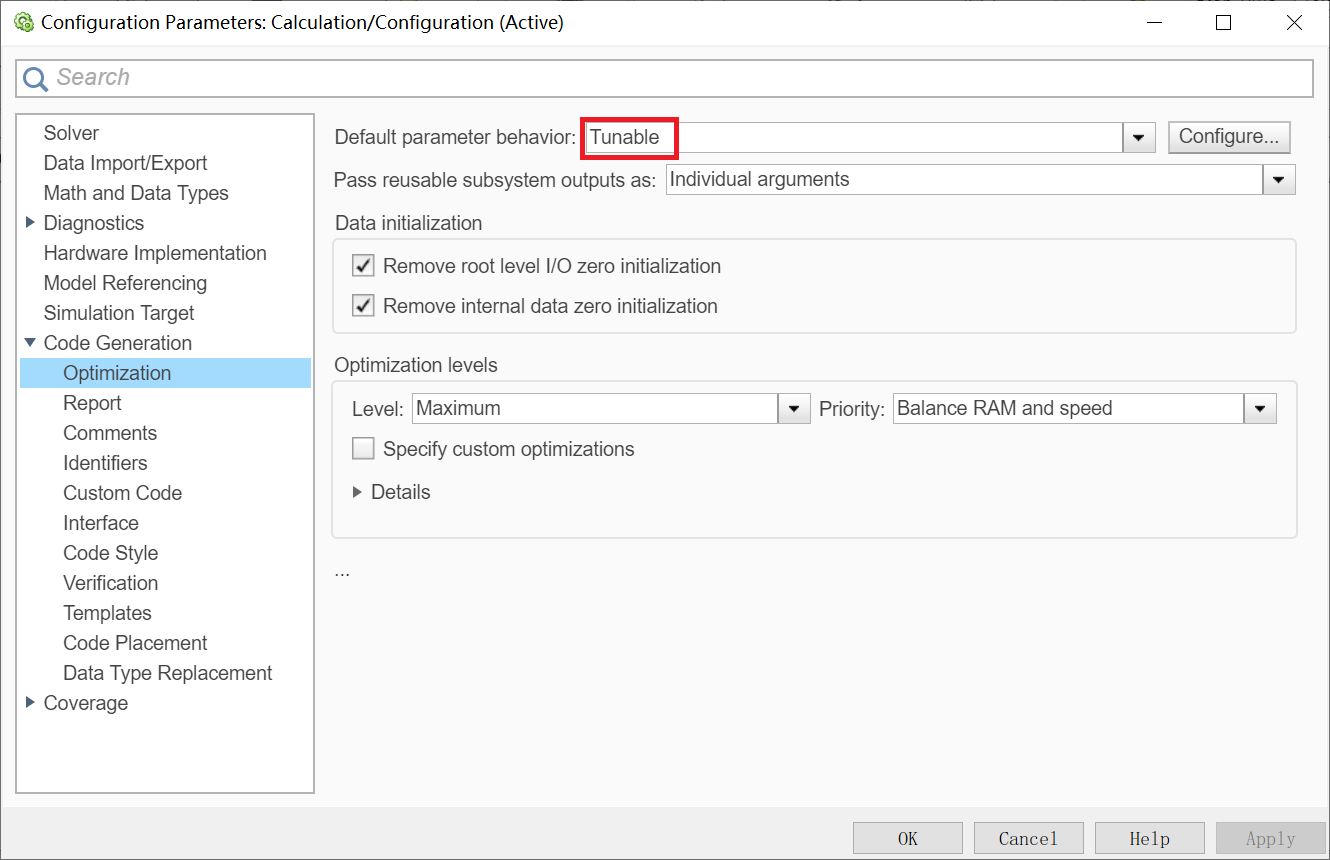

  将 Default parameter behavior 改为 Tunable，再次生成代码。

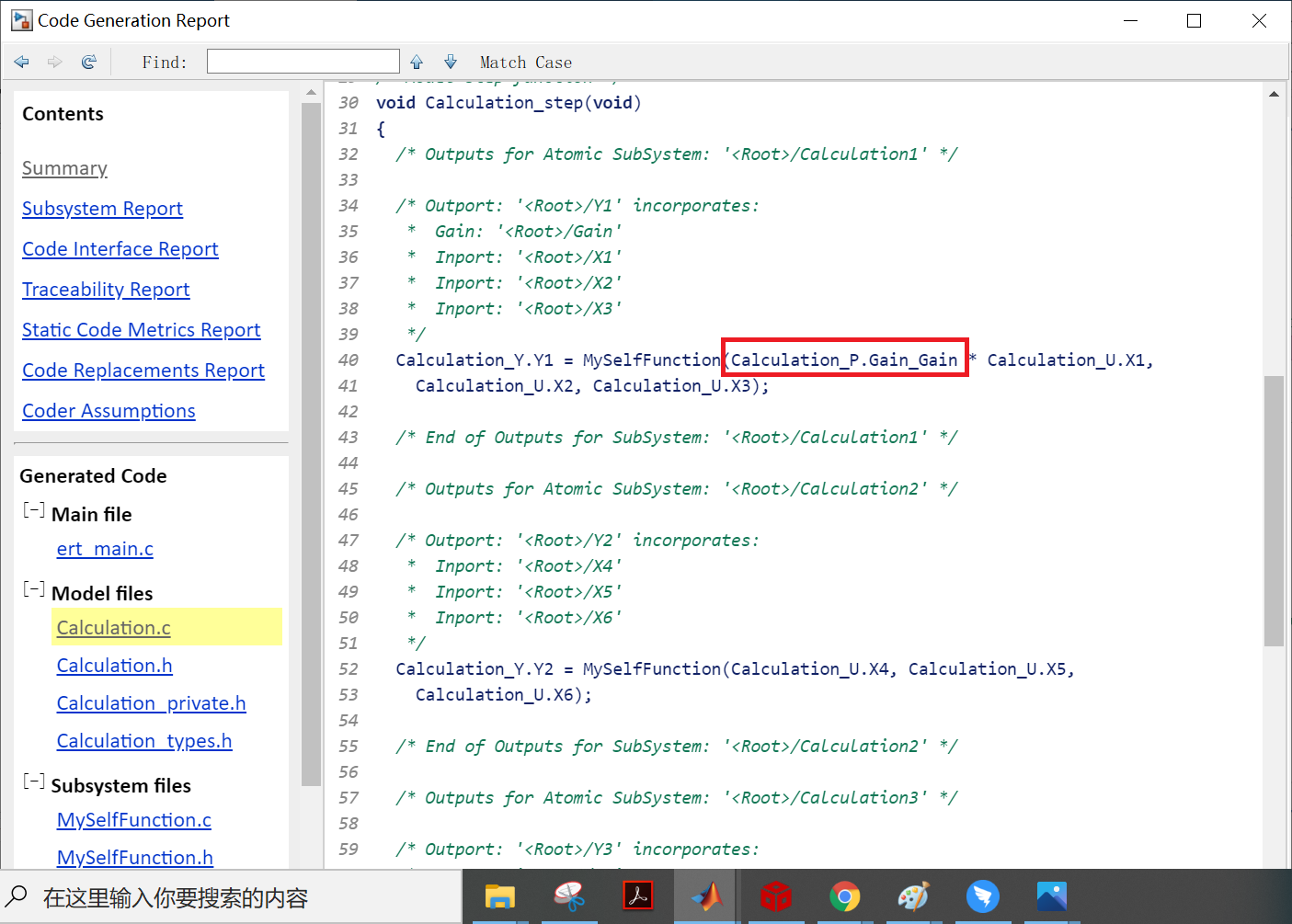

  可以看到，生成的 Gain 在代码中的表现形式不再是数值，而是一个结构体变量。

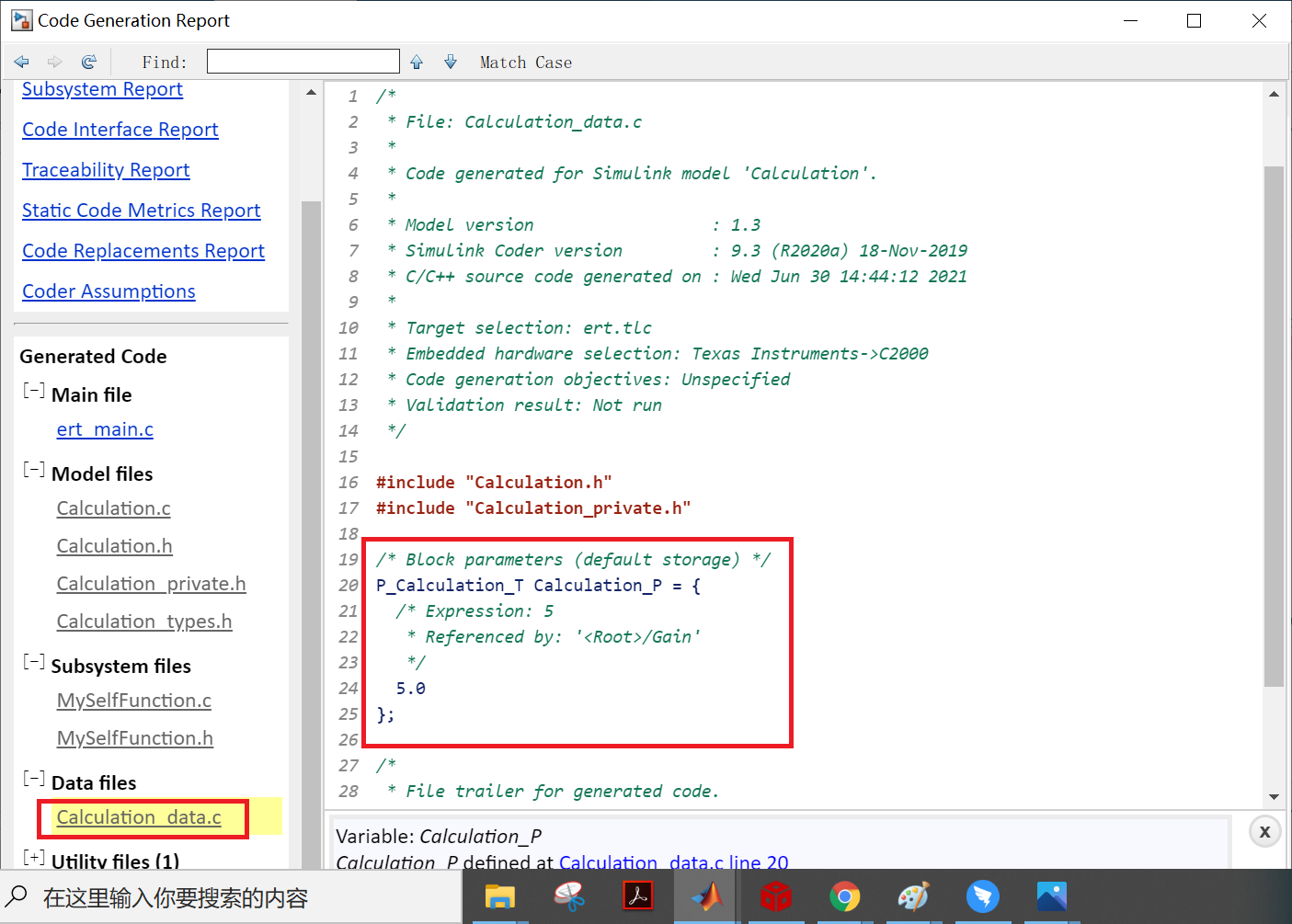

  结构体的定义及赋值单独生成了一个 Calculation_data.c 文件。

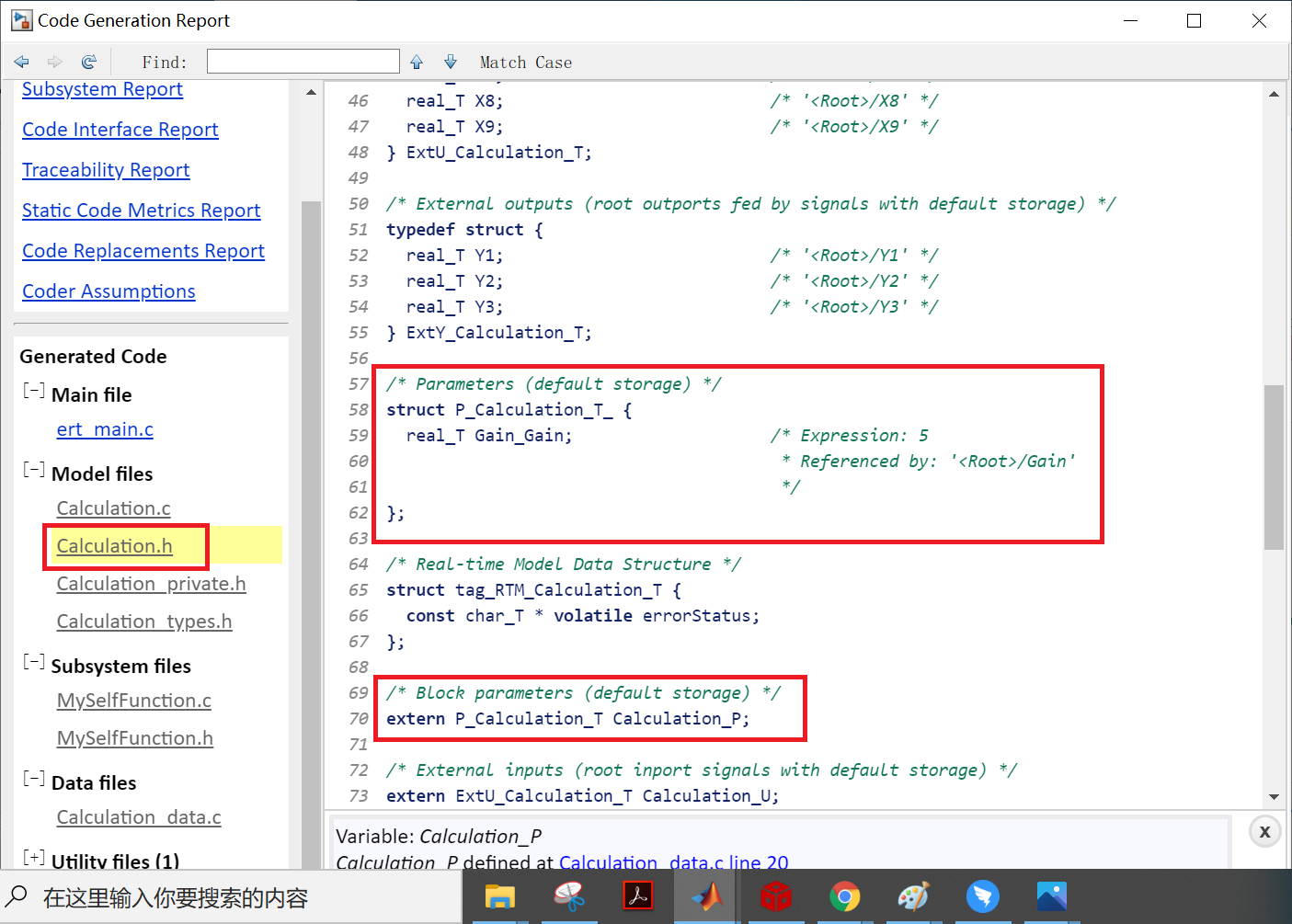

  结构体的原始定义及外部声明在 Calculation.h 中完成。

1.2 Pass reusable subsystem outputs as

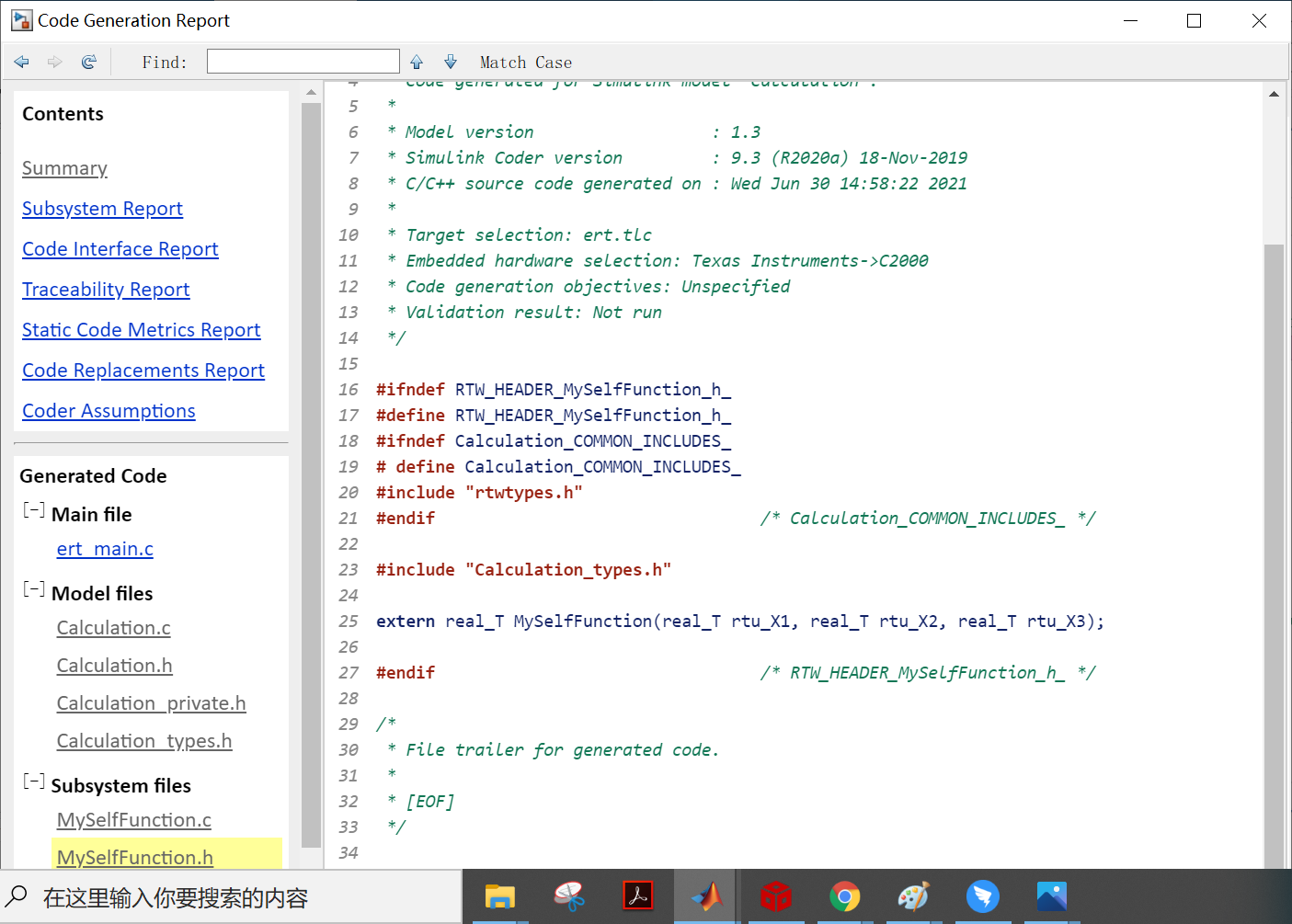

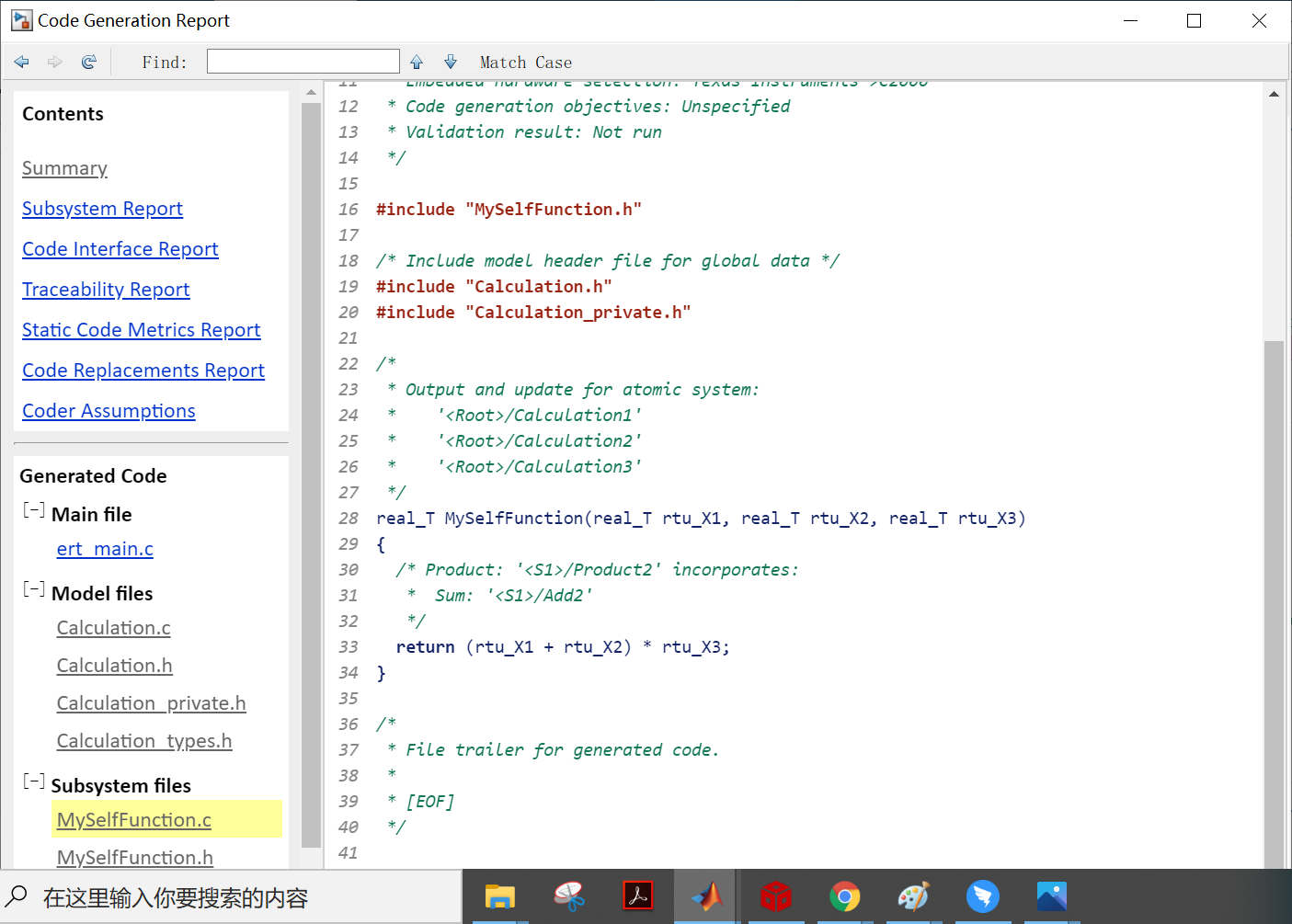

  在默认选项 Individual arguments 时，可复用子系统（原子子系统）的形式如图所示。函数是带有返回值的，直接返回计算结果。

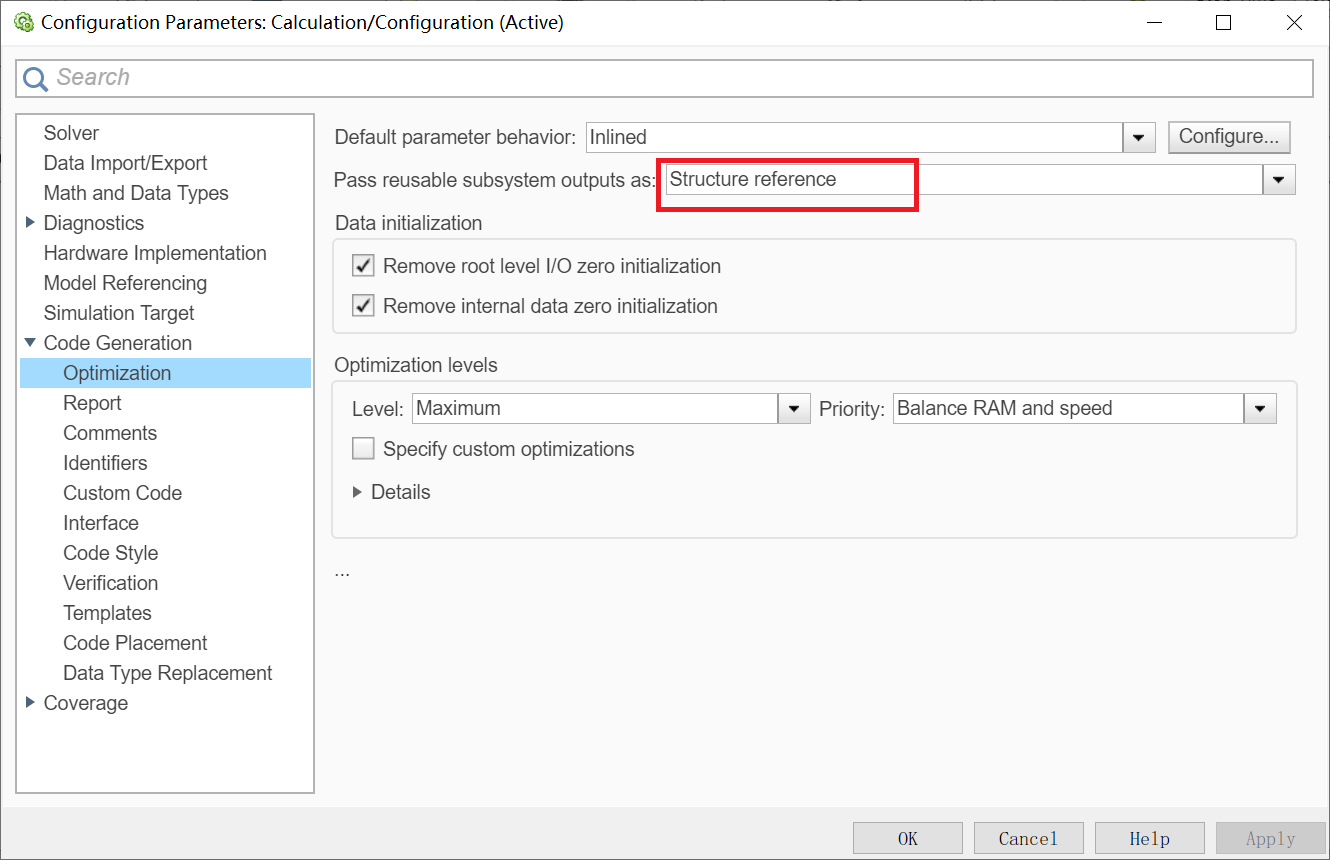

  将 Pass reusable subsystem outputs as 改为 Structure reference 再来查看生成代码的区别。

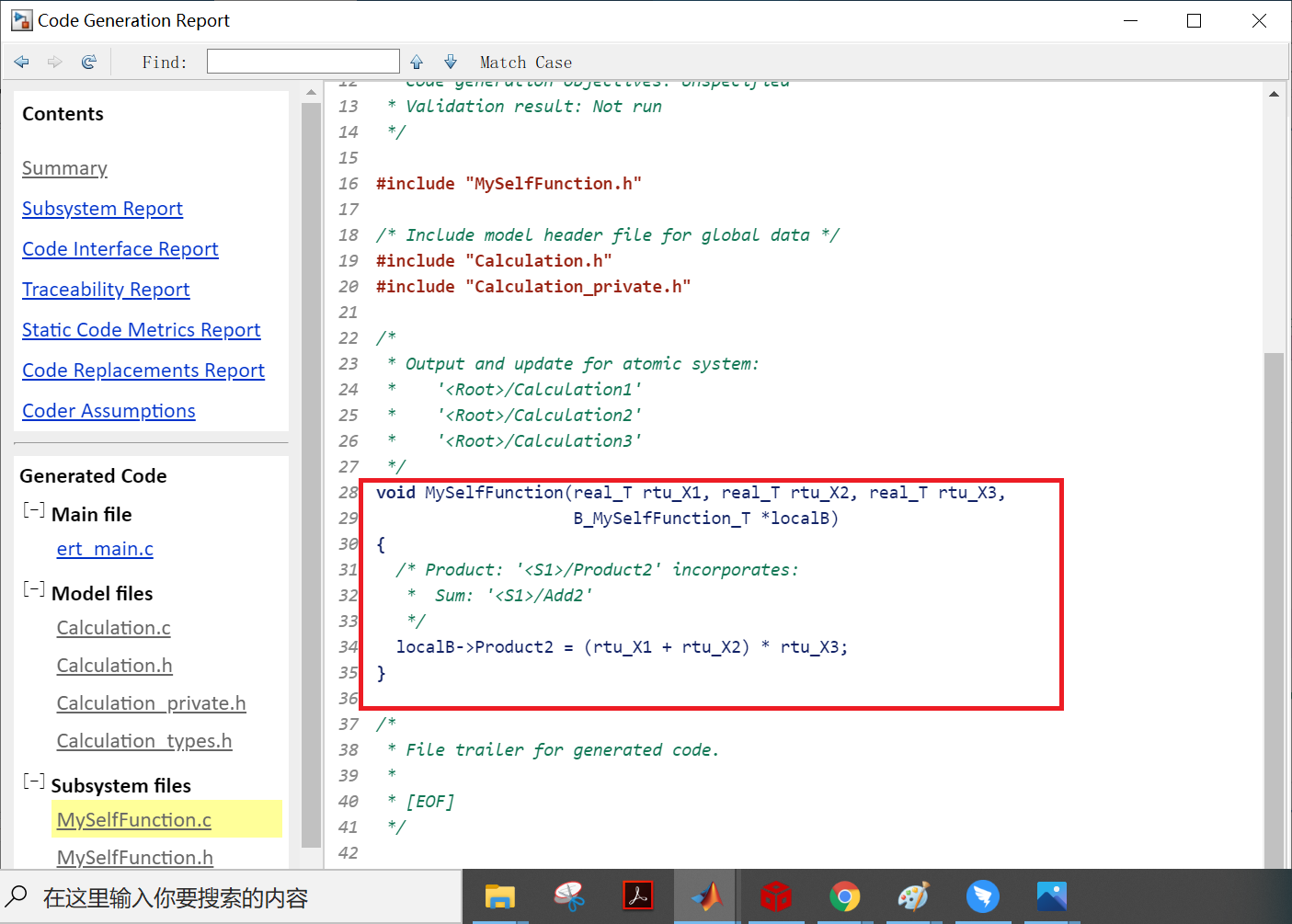

  生成的代码不再带有返回值，计算结果以指针的方式进行传递。

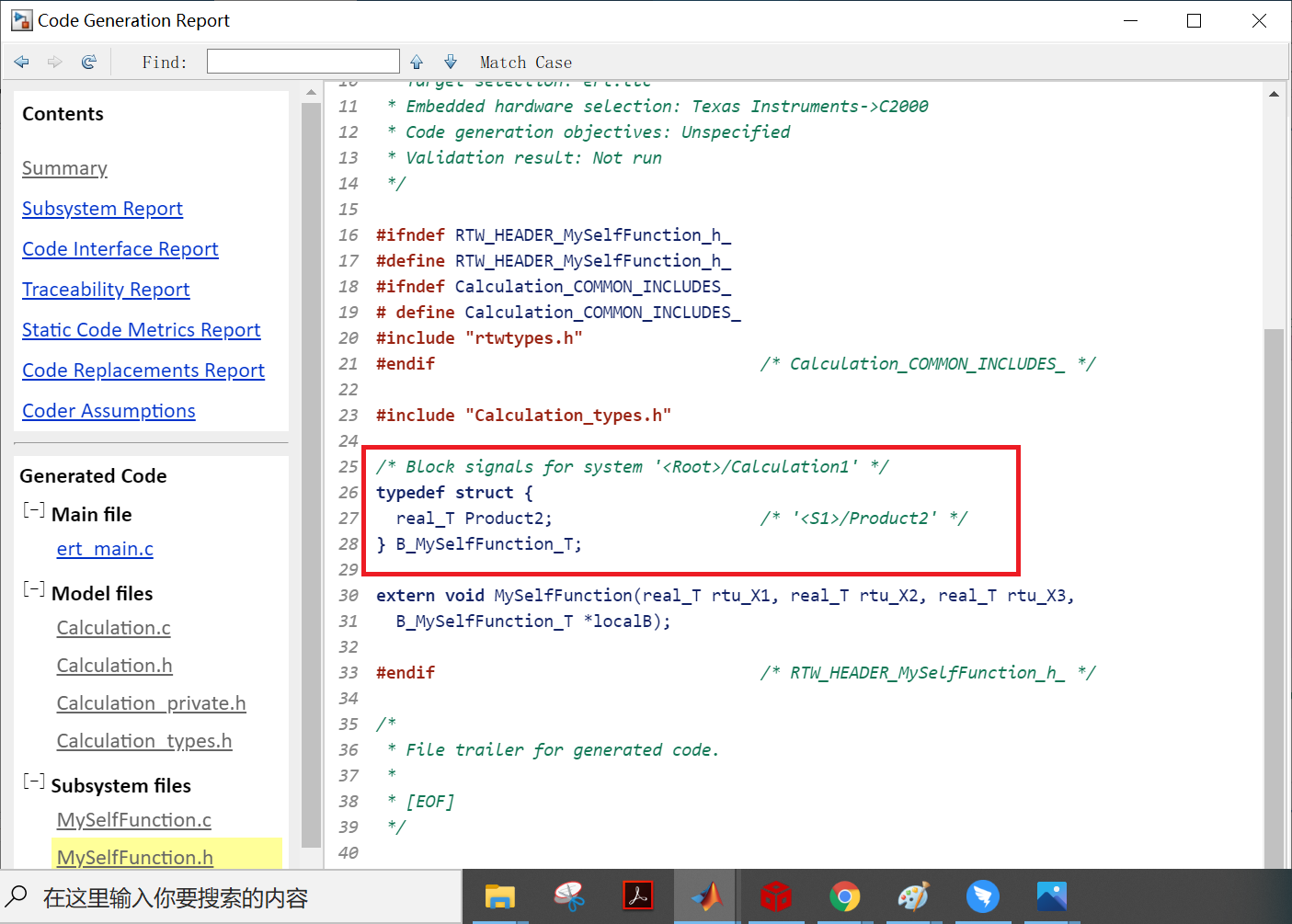

  在 MySelfFunction.h 头文件中定义了相关结构体，声明的函数也是不带有返回值的，而是通过指针进行传递。

  细心的读者可以自行查看二者在 Calculation.c 中的调用情况，也不难发现它们的区别，在此笔者就不进行介绍了。

1.3 Data Initialization

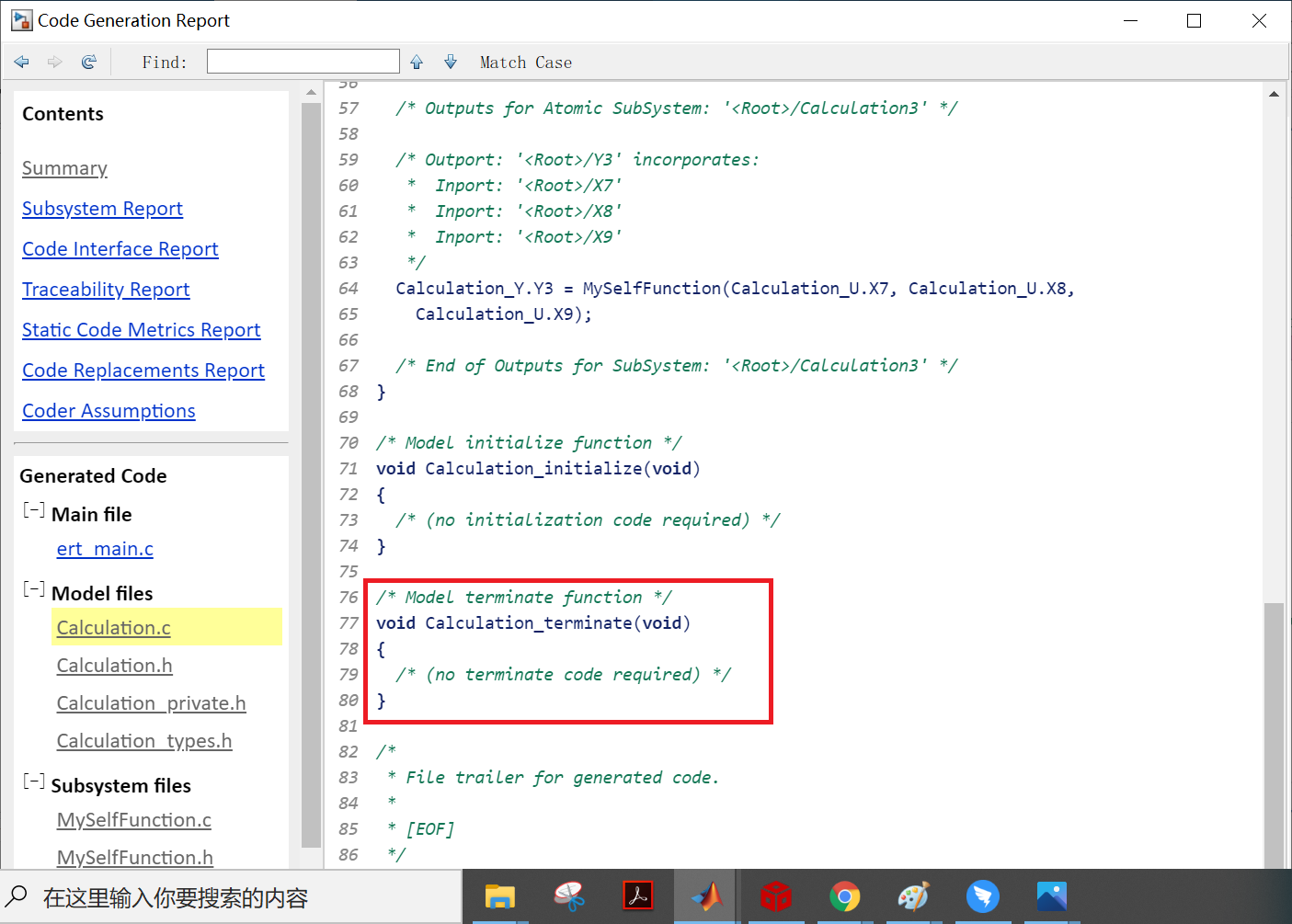

  在默认情况下 Data Initialization 的两个子选项都是勾选的，在勾选的情况下不对相关内容进行初始化，生成的代码如图所示。

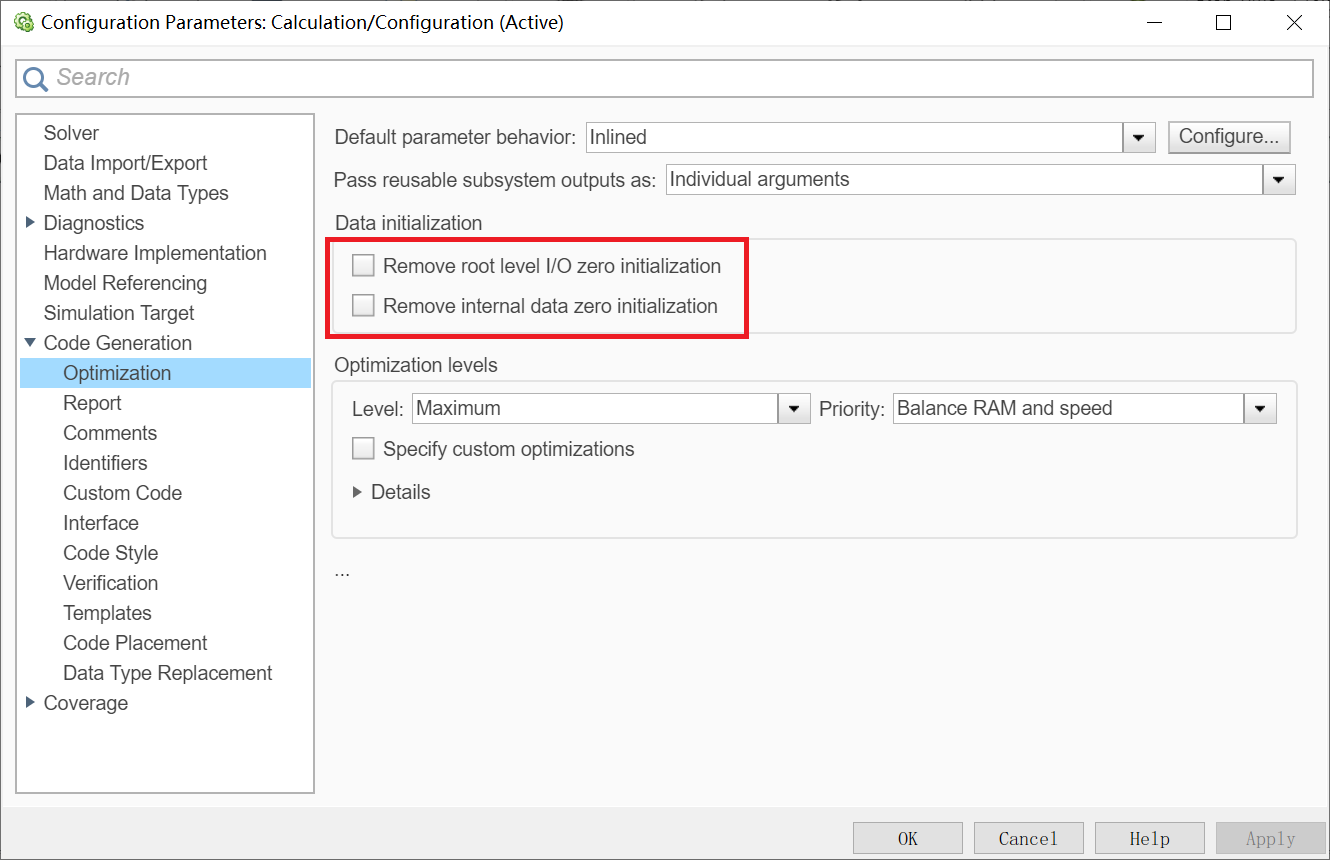

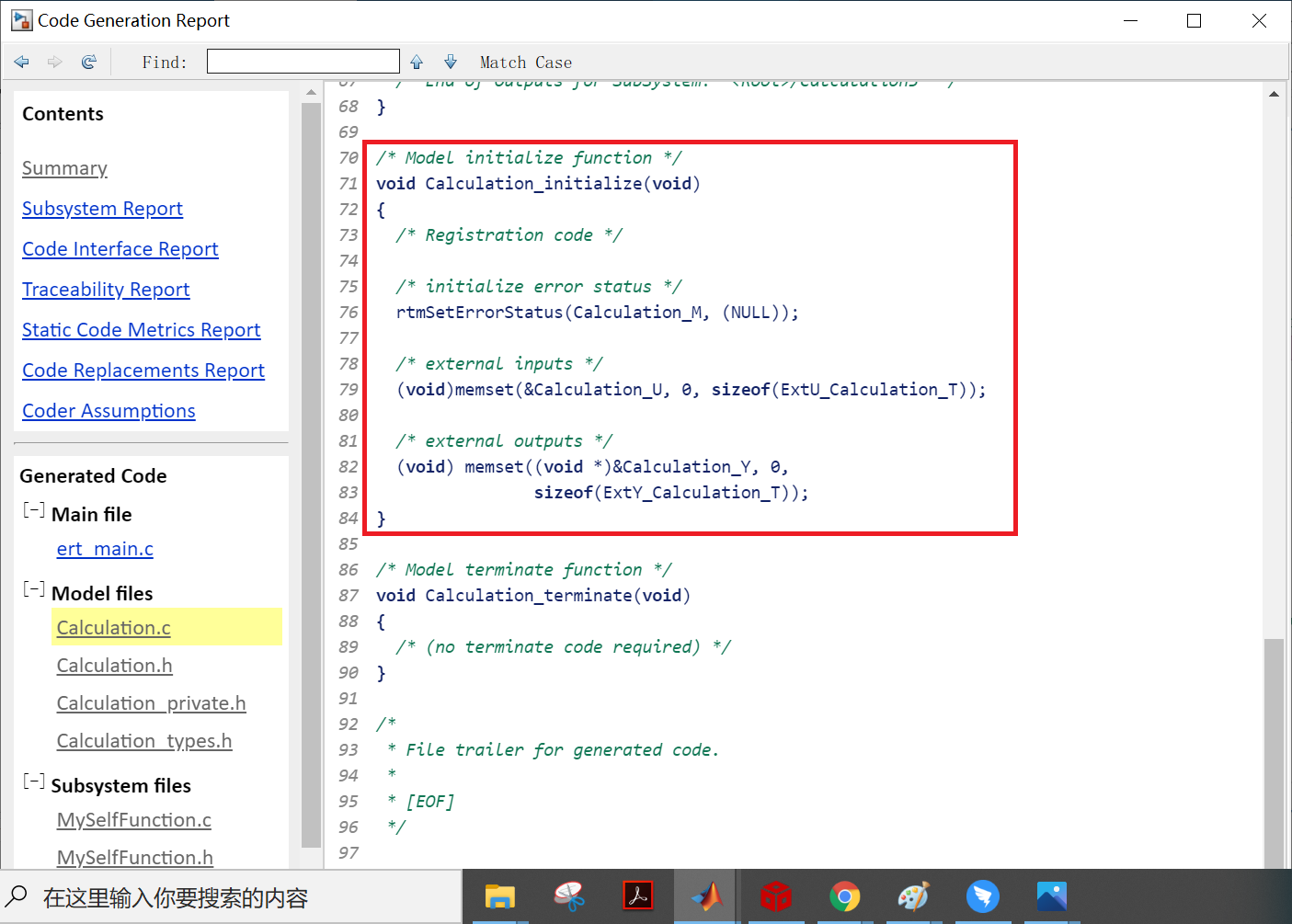

  在不对 Data Initialization 进行勾选时表示对相关内容进行初始化，生成的代码如图所示。

1.4 Optimization levels

  该项是对代码进行优化，可以选择执行速度优先，占用内存最小优先，或是平衡内存和速度等，该项根据项目需求进行选择，如果内存足够，那就可以追求执行速度，如果内存紧张就可以选择占用内存最小，选择并不固定。

二. Report

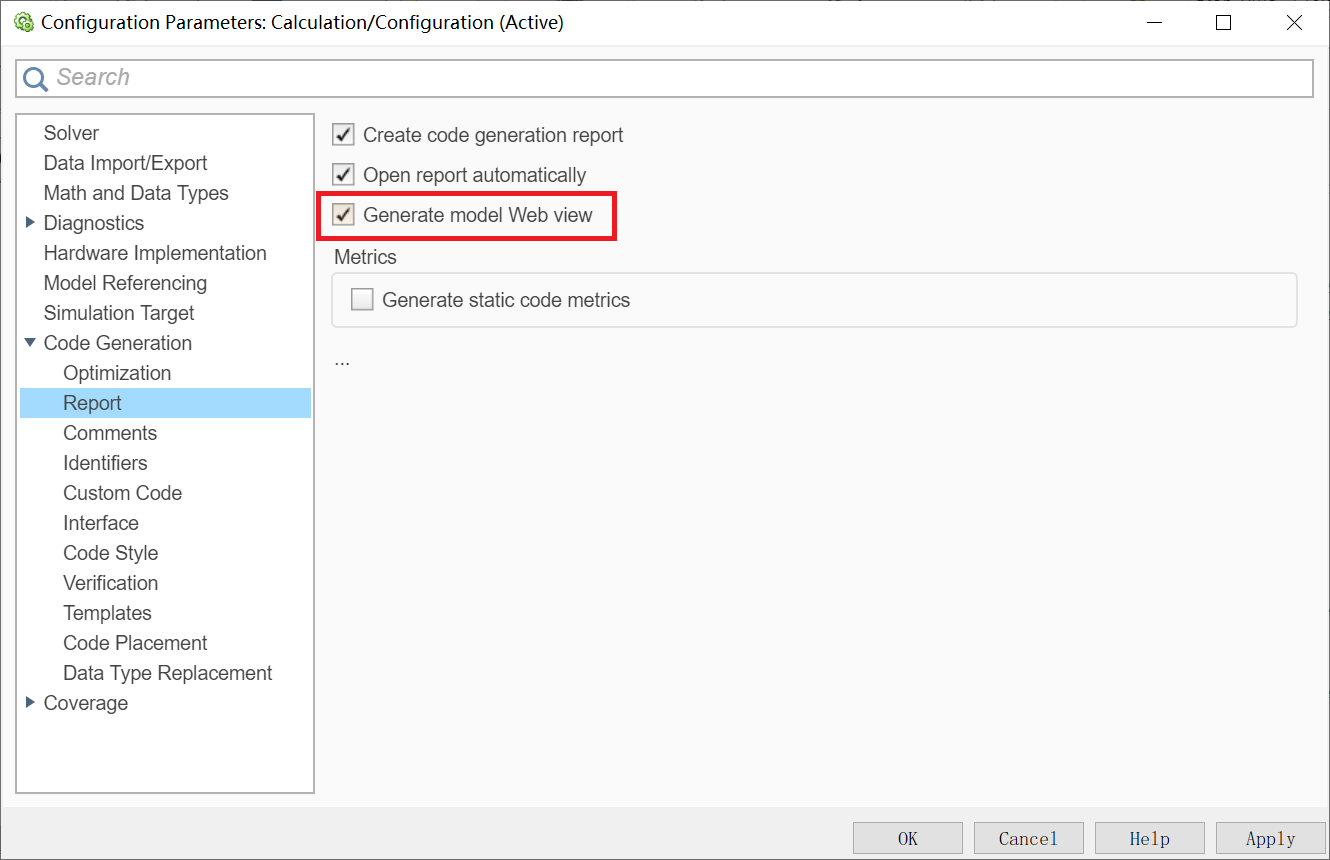

  此项决定是否生成代码报告，三个选项分别表示：（1）是否生成代码报告；（2）是否自动打开代码生成报告；（3）是否生成模型网页浏览。在全部勾选的情况下，在生成代码后会自动弹出代码报告。

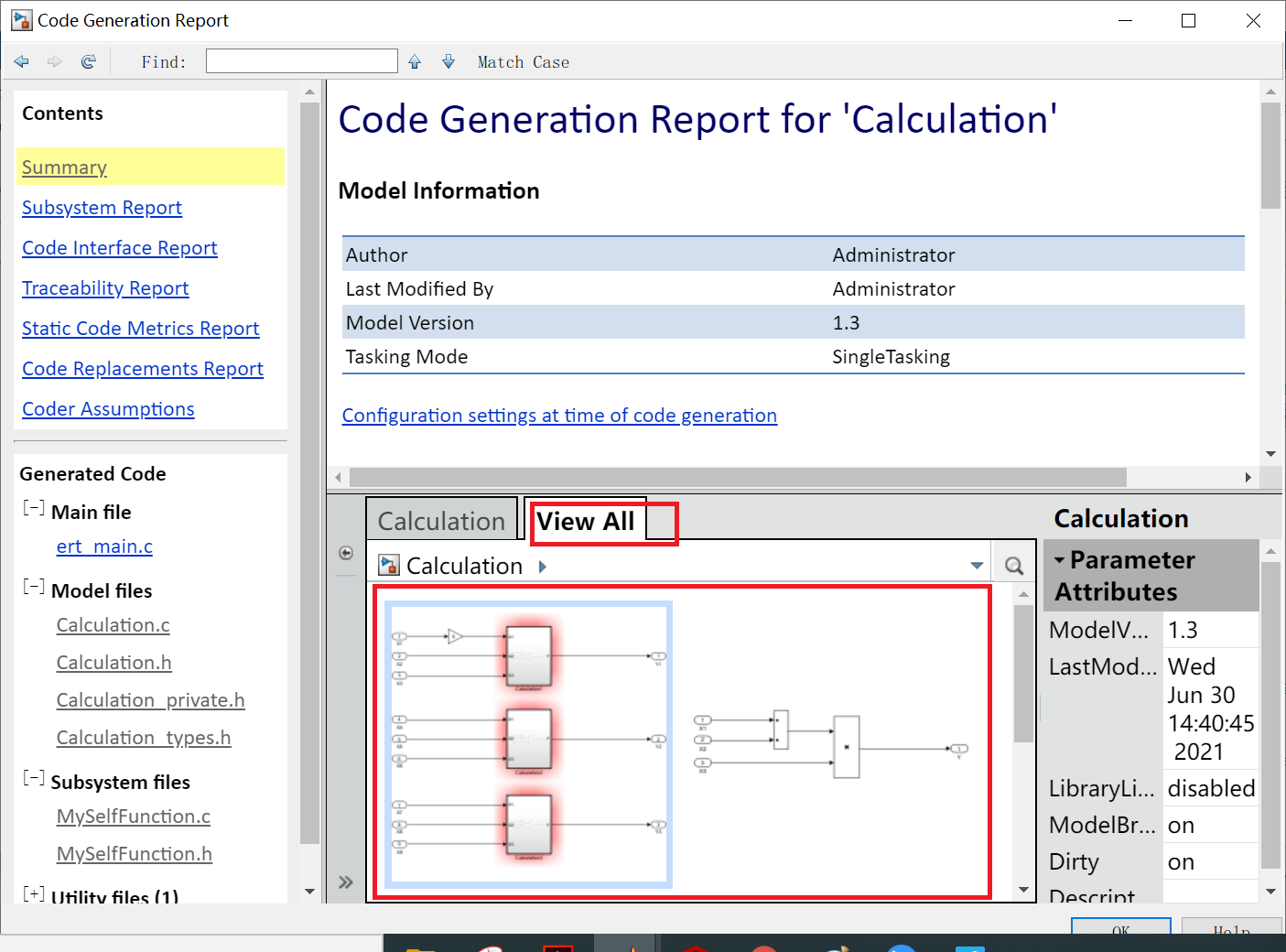

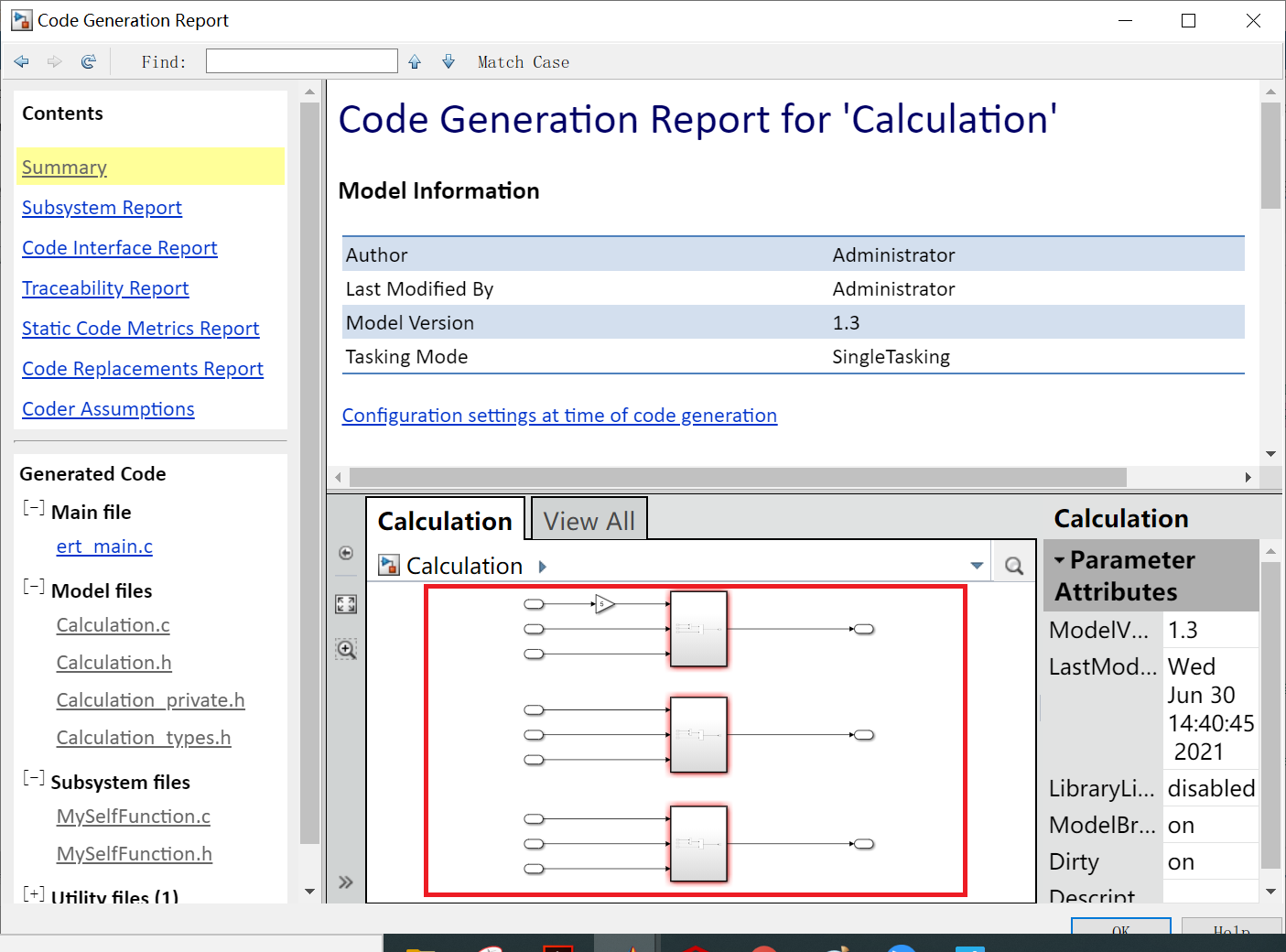

  代码报告如图所示，图中标红的部分就是模型的网页浏览，点击可以查看我们所搭建的模型，通常情况下我们不想让别人看到我们的模型，因此该选项都不进行勾选。

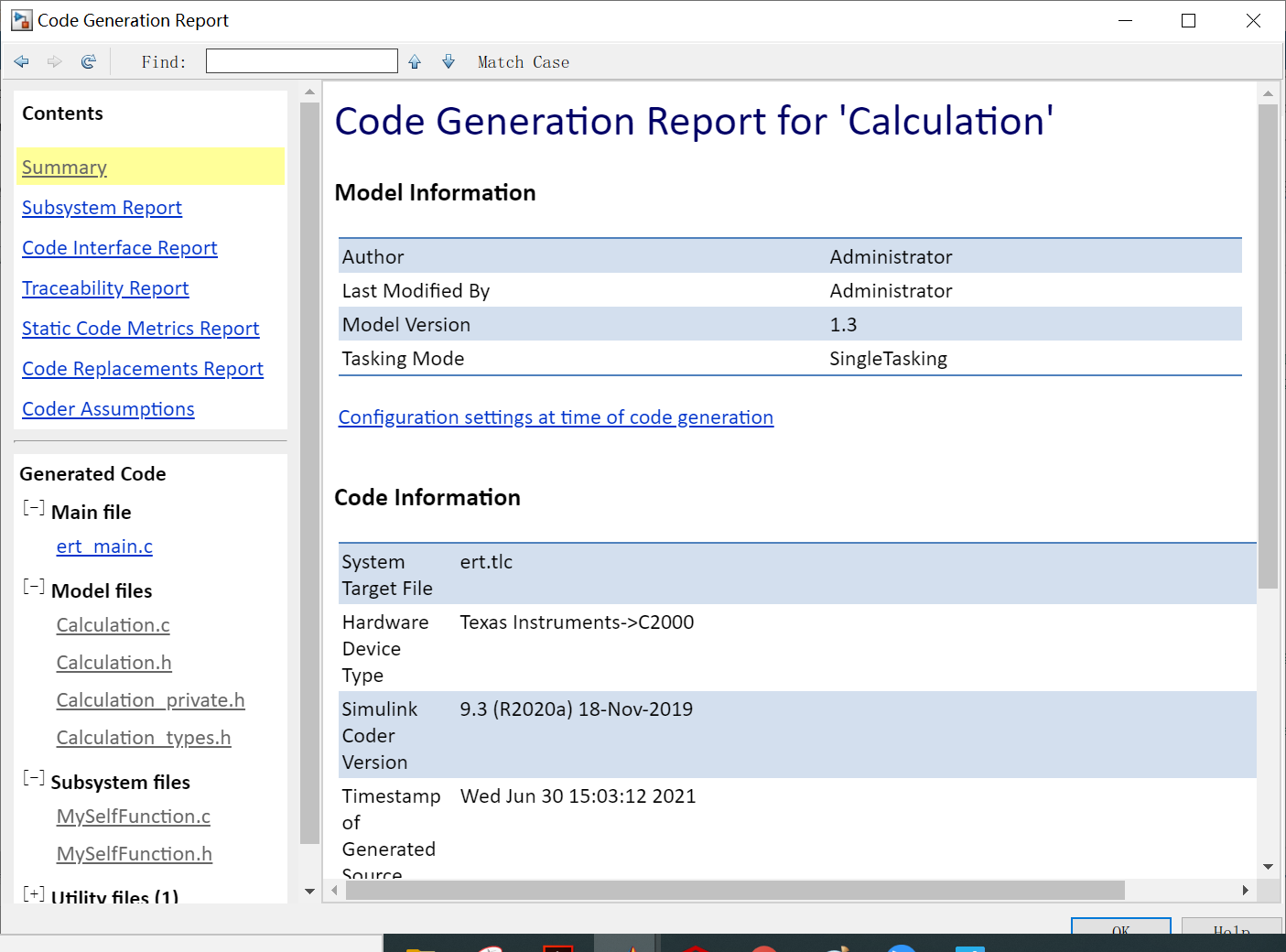

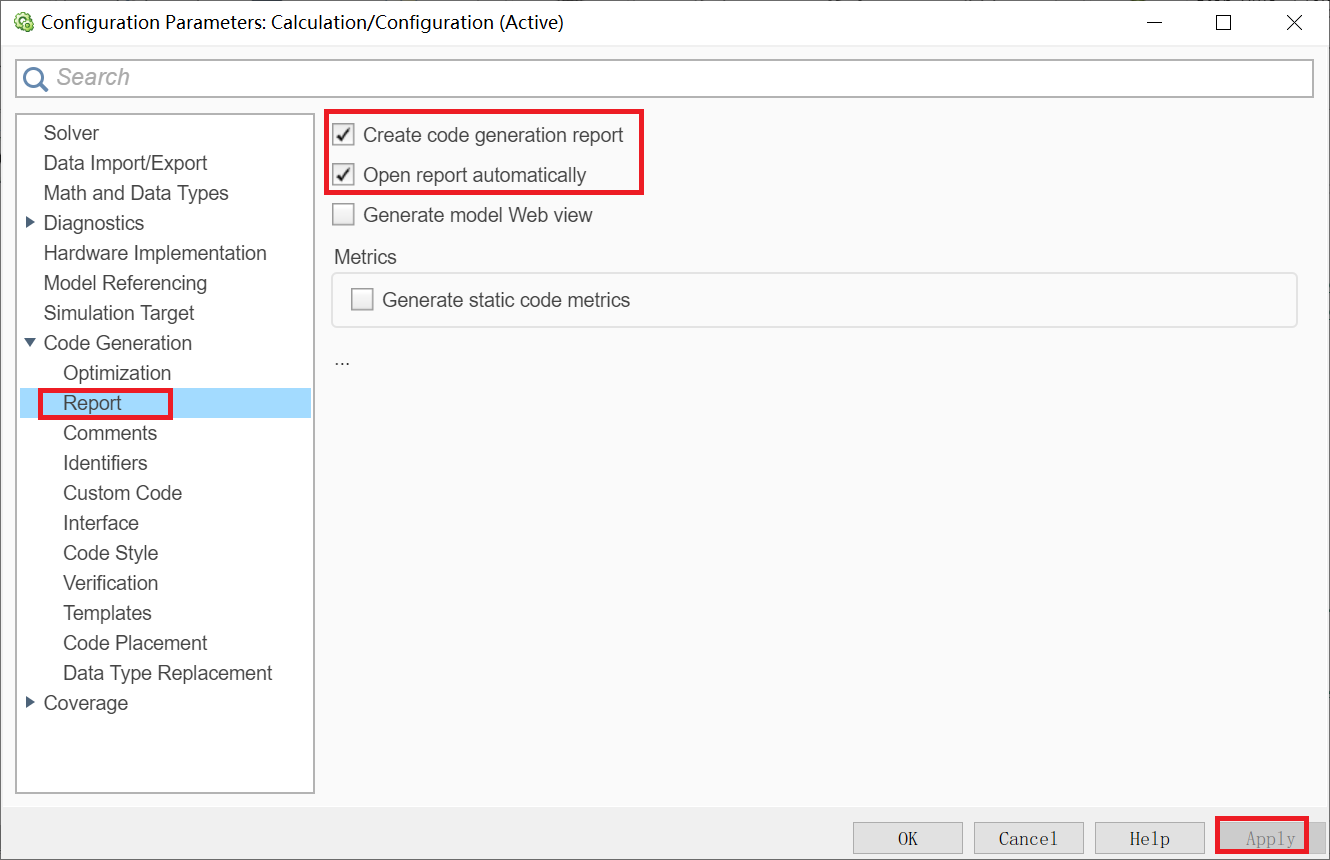

  在不勾选时生成 Generate model automatically 时，生成的报告如图所示。从图中可以看出，报告中不在显示模型内容。


  当其它两个选项也不勾选时，不在生成报告。

三. Comments

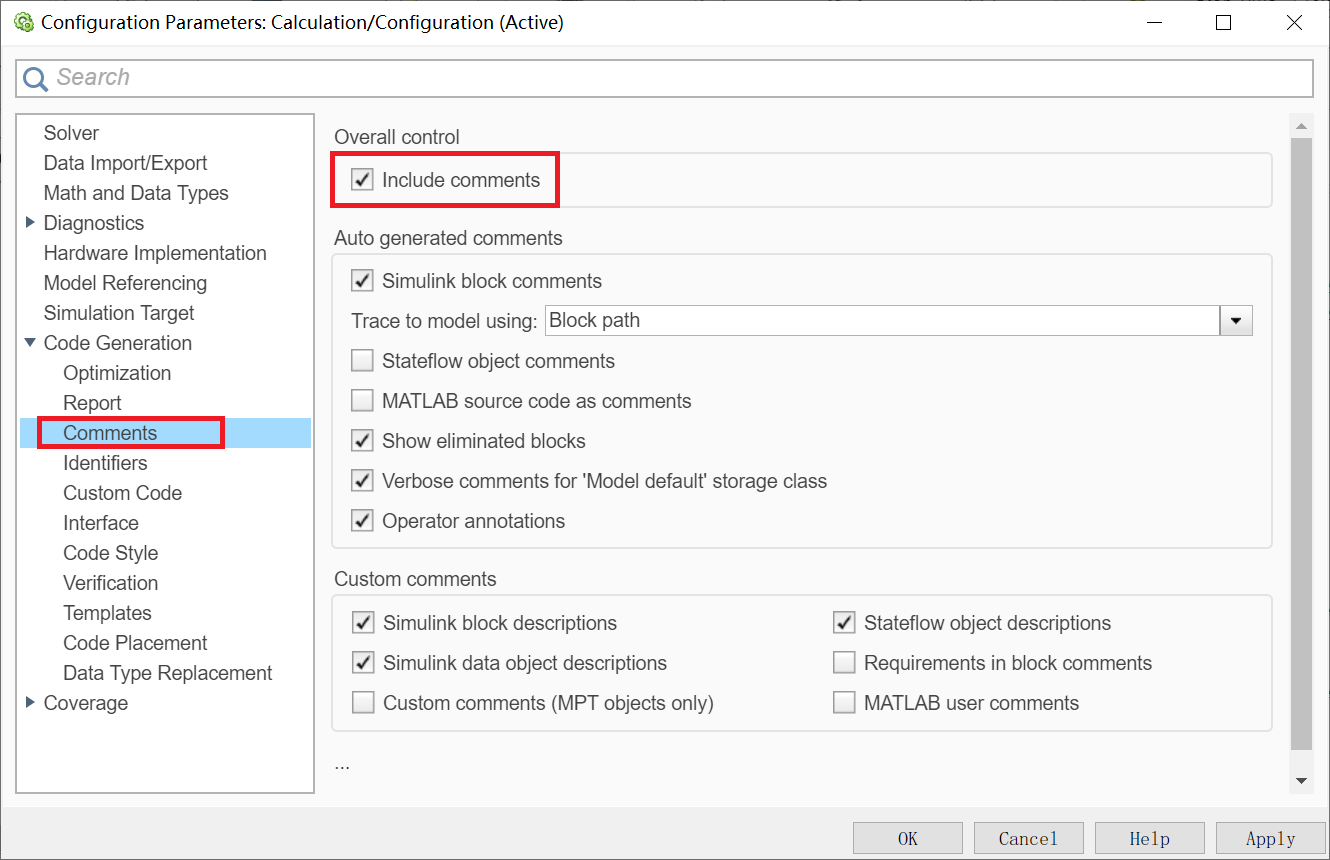

  默认情况下 Comments 选项的配置如下图所示。该选项决定模型是否生成注释。

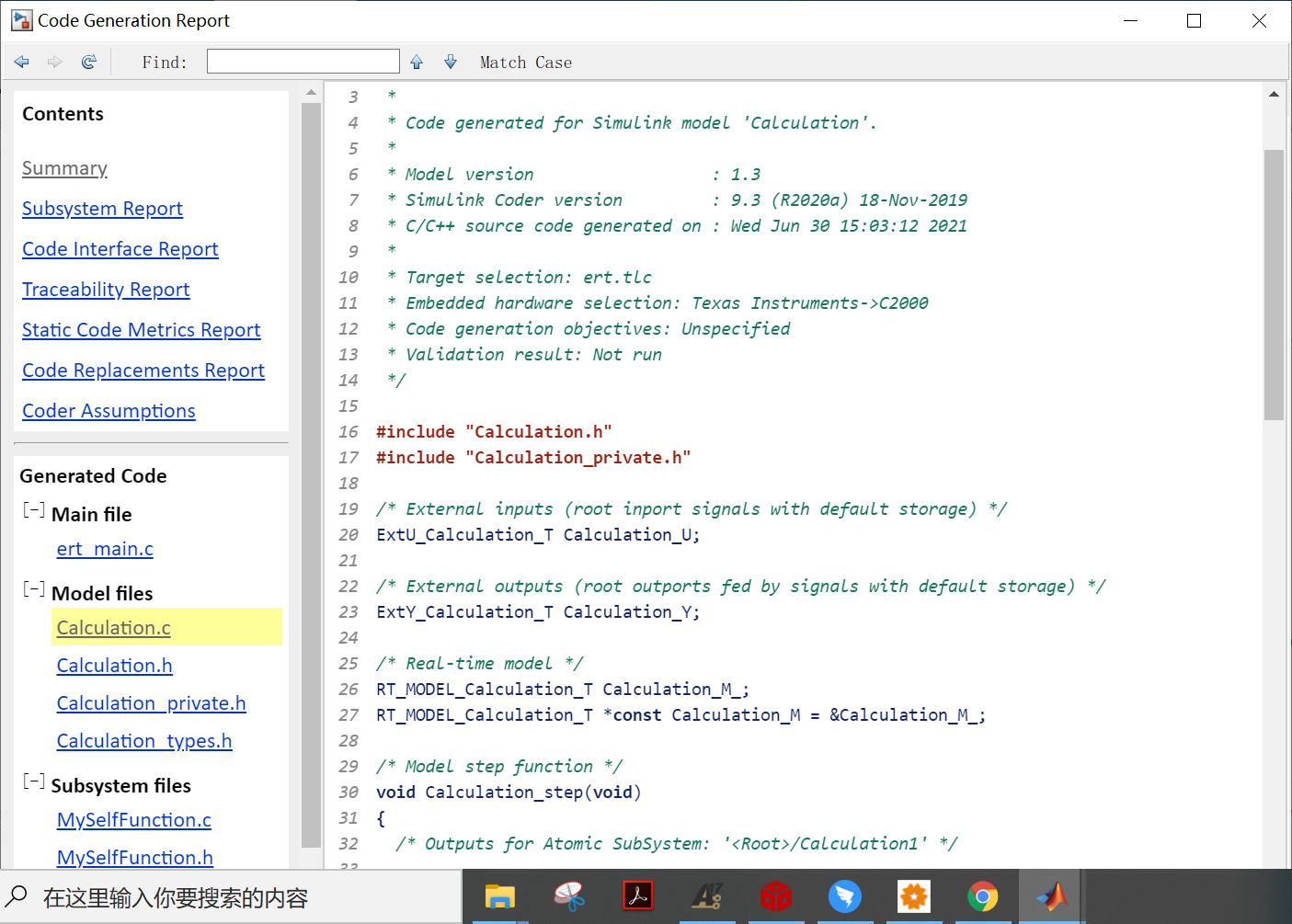

  在默认情况下，生成的代码包含各种注释，如图所示。

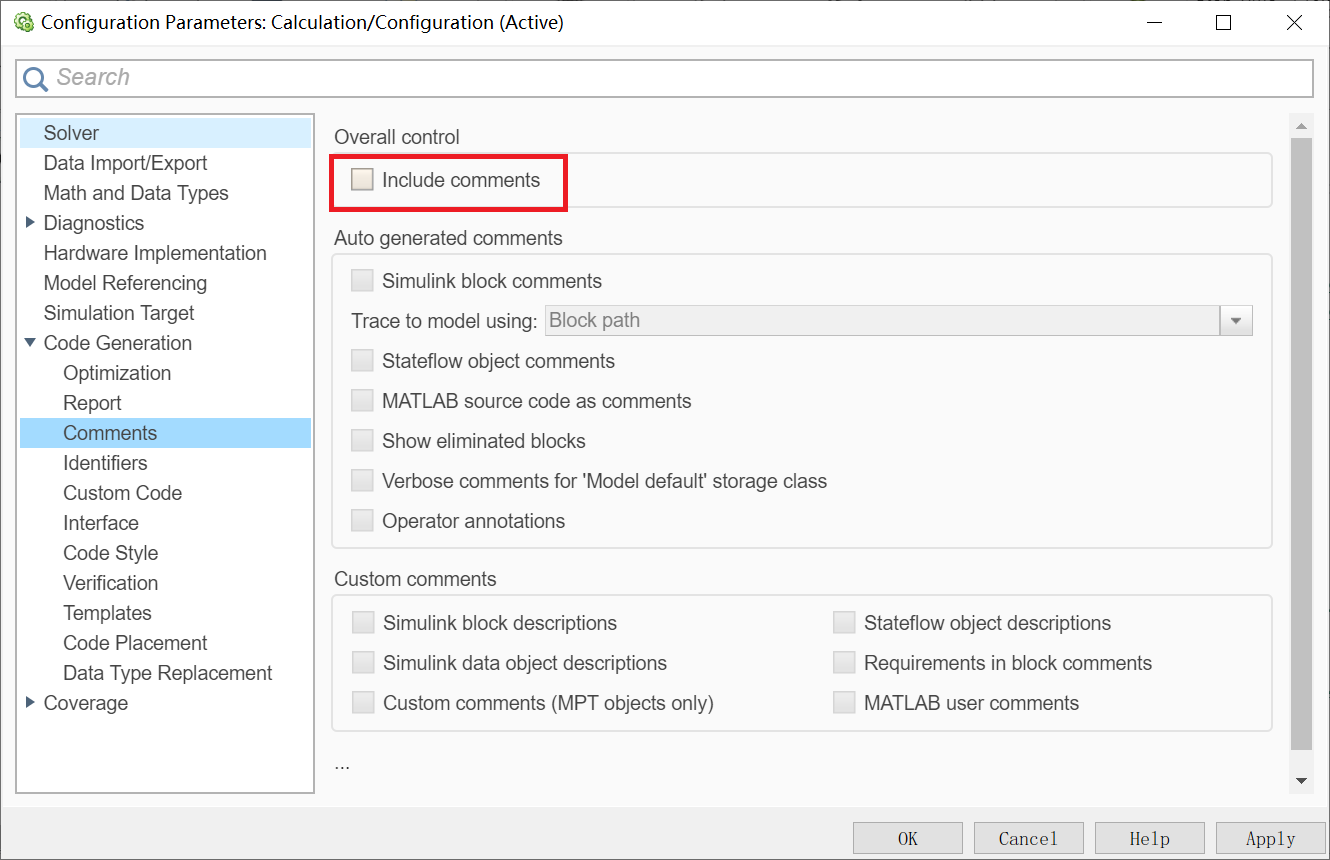

  在取消Include comments时，生成的代码不在包含任何注释。


  至于每条选项对应哪个注释，大家自行去研究吧。

四. 总结

  本节内容到此结束，其它配置下节继续讲解。
