1 前言

巴法云(Bemfa Cloud)是一个专注于轻量级物联网(I0T)开发的云平台，主要面向智能家居、远程控制、数据监测等场景，提供 MQTT协议支持，帮助开发者快速实现设备与云端的数据交互。

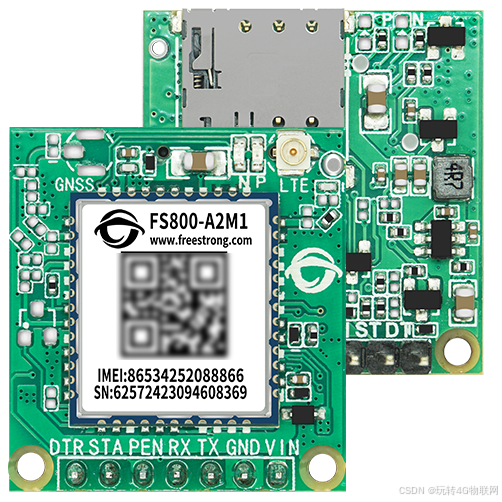

FS800DTU核心板是基于飞思创4G Cat.1模组设计的，上面集成了DC-DC、SIM卡、天线和串口电平转换电路，支持5-16V供电输入，我们不需要额外的设计，核心板串口可与单片机直连，再接上天线、SIM卡和供电就可以进行数据交互了。

FS800DTU支持4路Socket，支持TCP/UDP/HTTP/MQTT等通信协议，适配了阿里云、OneNET等物联网平台。不需要一条一条发AT指令配置，出厂自带YunDTU固件，通过飞思创提供的配置工具直接填写联网参数即可，连上服务器后数据直接透传，小白也能快速上手。

产品链接：点击跳转

2 环境搭建

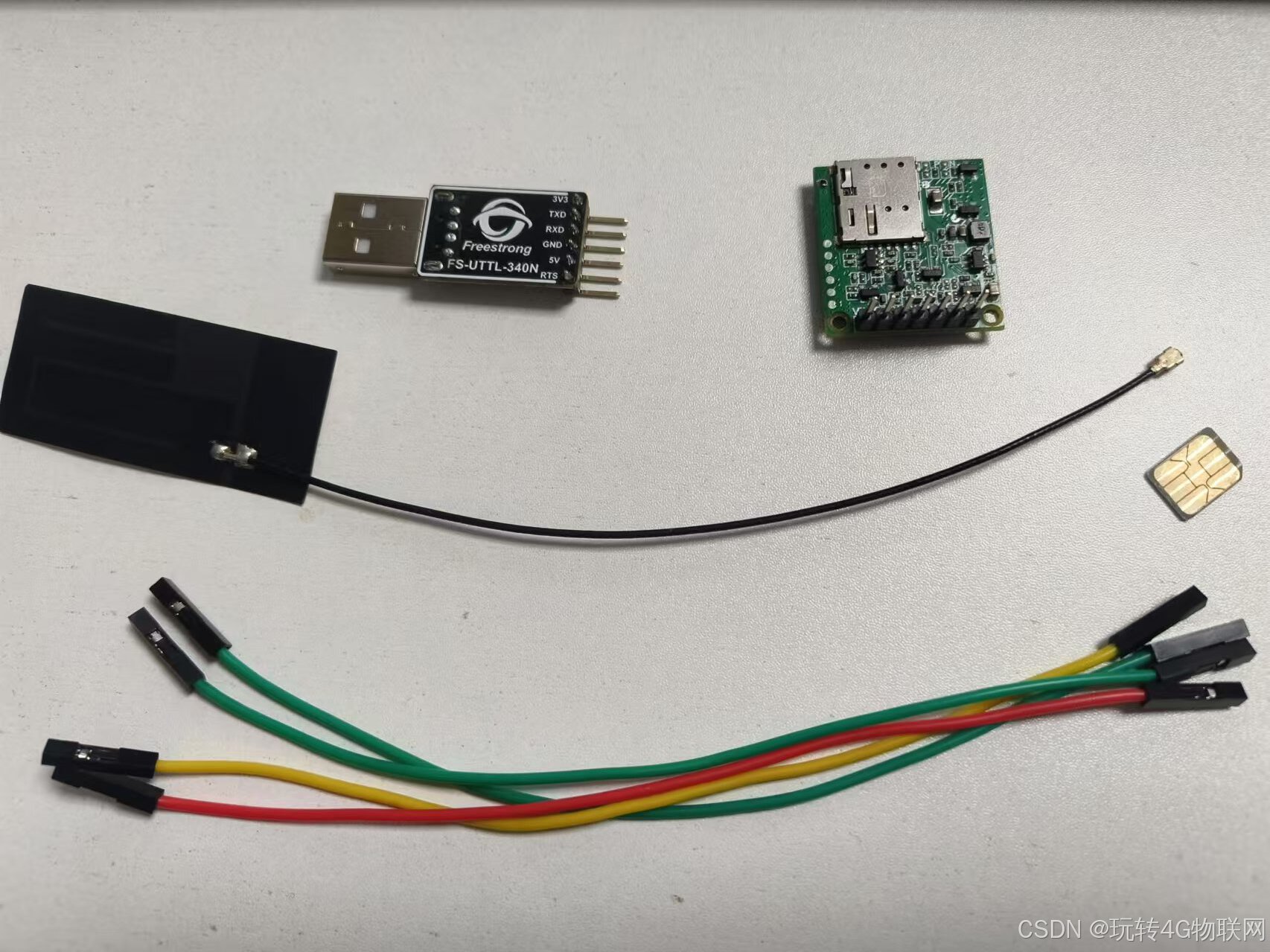

2.1 硬件准备

FS800DTU核心板（型号：FS-MCore-F8A2M1）。
4G物联卡一张，移动，联通，电信均可。
USB转TTL模块，包括4根杜邦线。
4G天线一根。

2.2 软件准备

SerialPort_To_Network_ConfigTools参数配置软件。

2.3 硬件连接

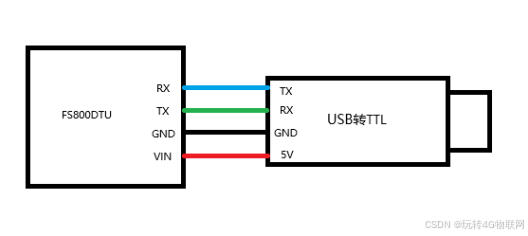

将天线，SIM卡装到4G模块上（按照模块上的插卡方向操作），按图示方式接好线，注意串口是交叉连接。

2.4 检查驱动

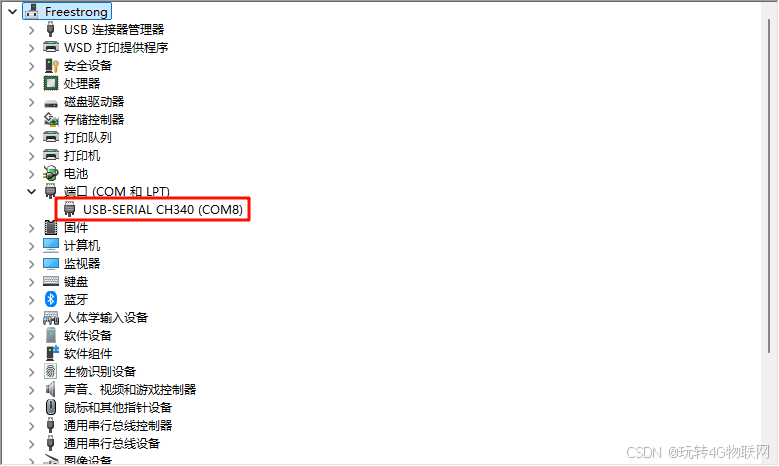

打开电脑的设备管理器，查看是否有CH340驱动，图中是已经装好驱动的，如果在端口处没有该设备，可以在产品资料包里找到该驱动并安装。

3 巴法云平台设备创建

3.1 创建账号

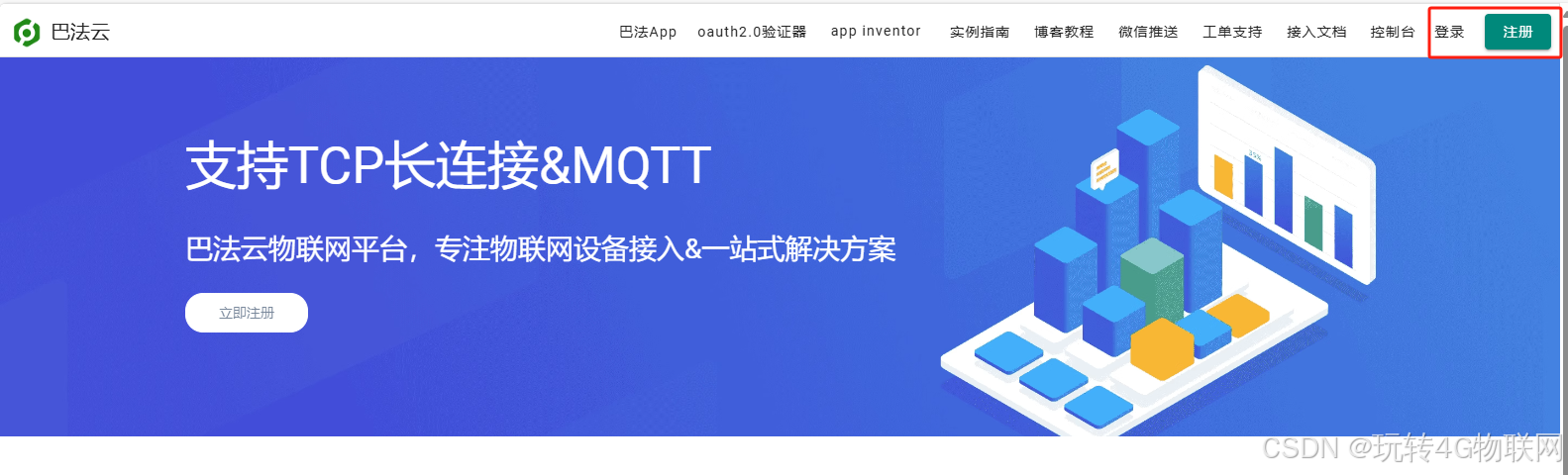

打开巴法云主页：巴法科技&巴法云-巴法设备云-巴法物联网云平台，登录巴法云平台，有账号的话直接点击登录，没有账号就注册后登录。

3.2 进入巴法云

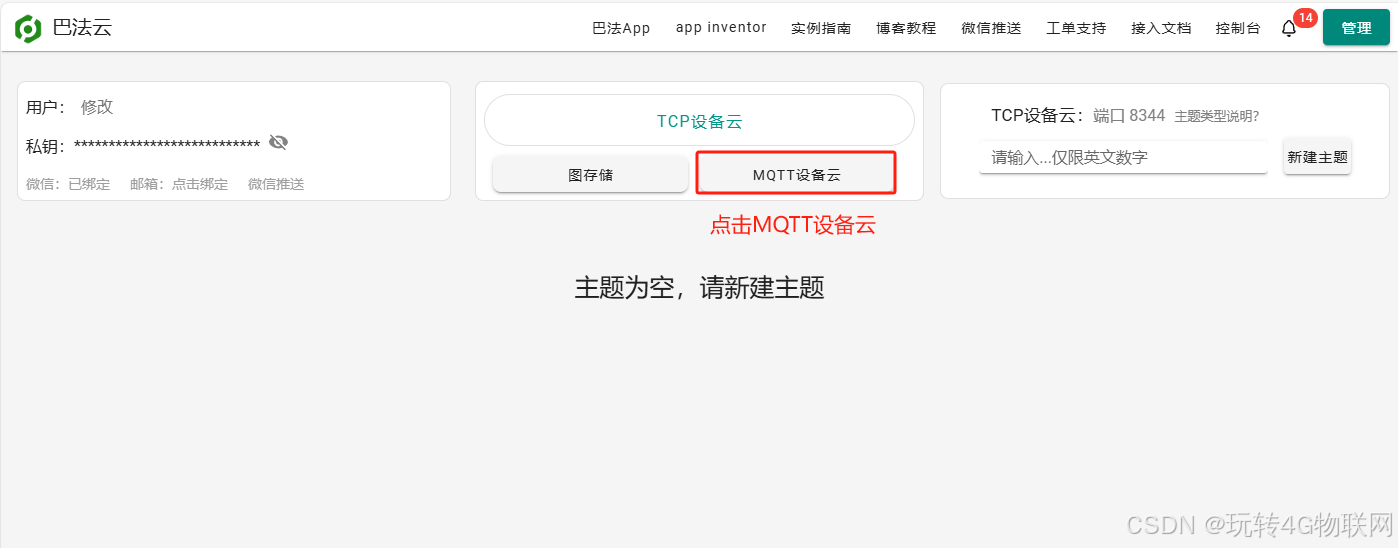

（1）选择MQTT设备云

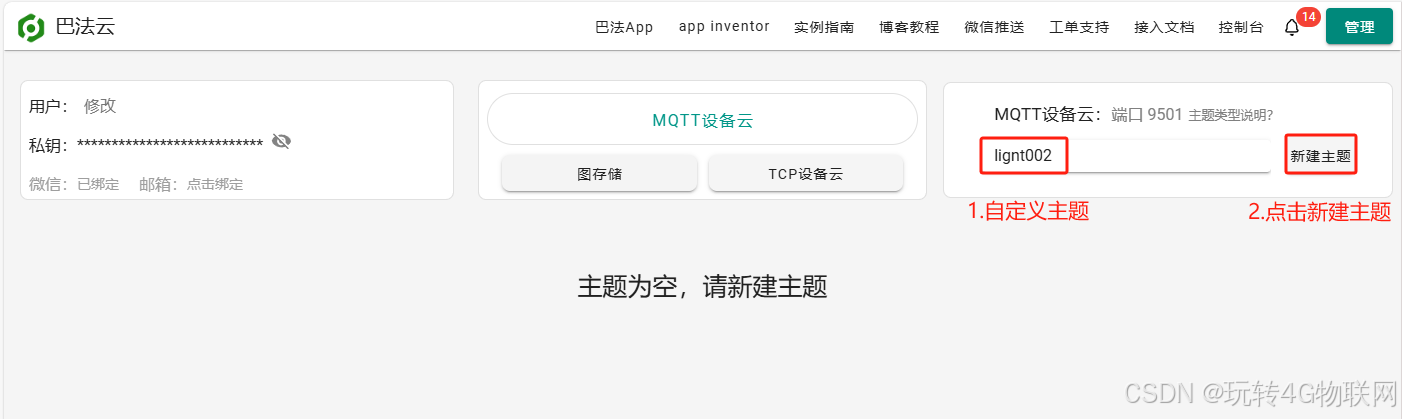

（2）创建主题

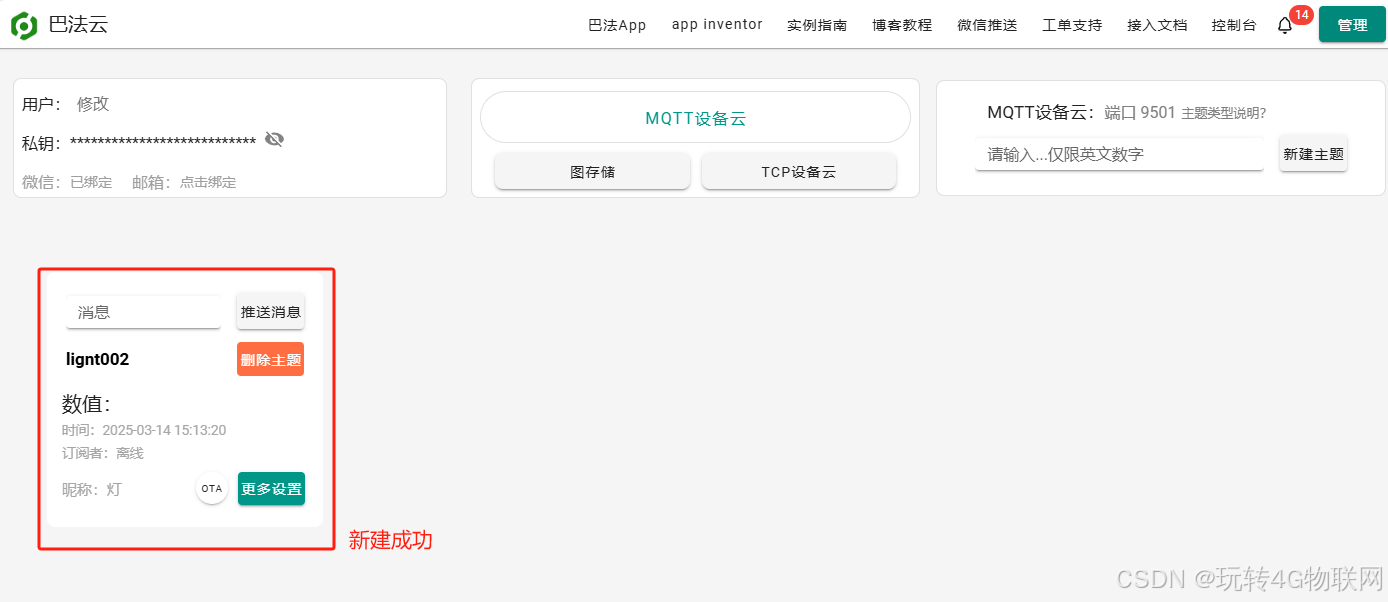

（3）新建成功

3.3 获取联网参数

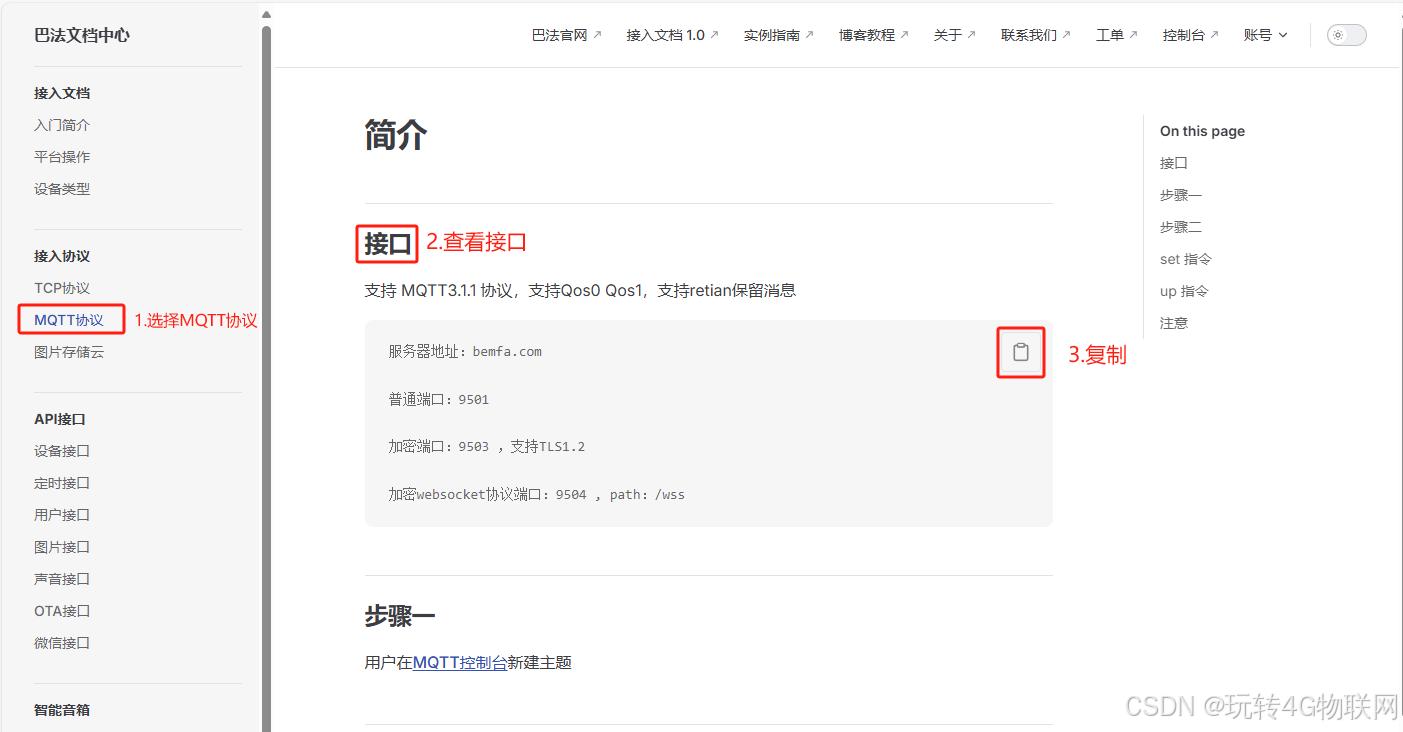

（1）打开巴法云文档中心简介 | 巴法文档中心，选择MQTT协议->查看接口。

地址：bemfa.com

普通端口：9501

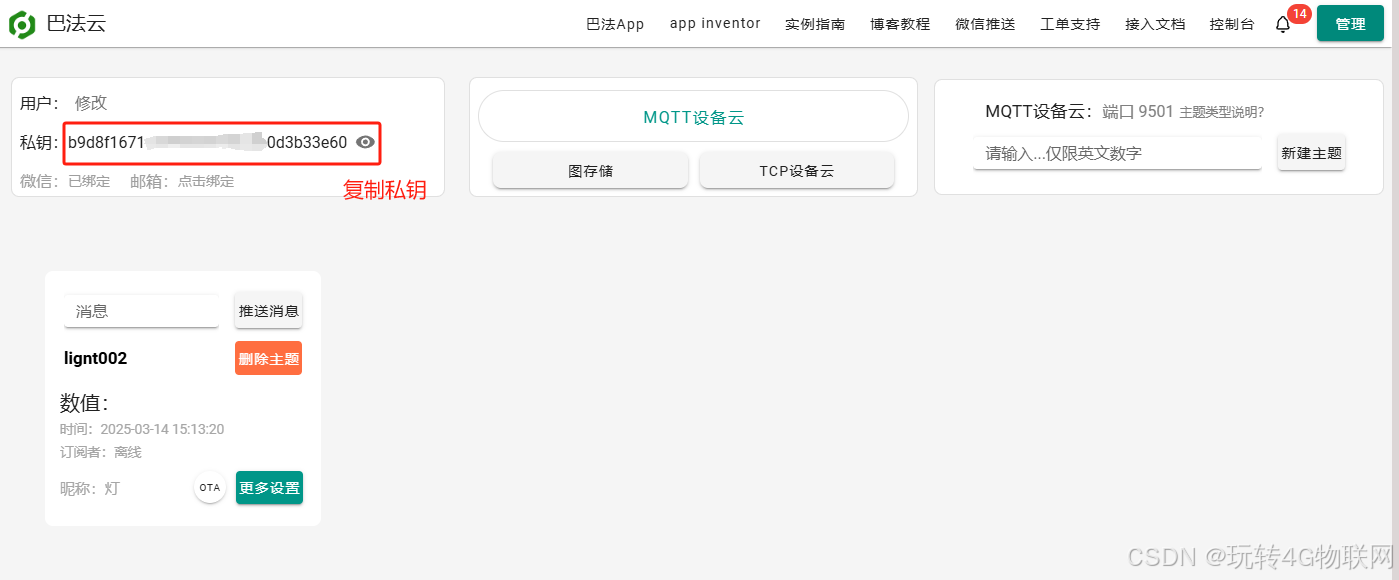

（2）获取私钥

连接MQTT云服务器有两种方式。这里我选择较为简单的一种：使用私钥作为客户端ID进行连接，连接时用户名和密码可以为空或随意填写，即设备连接无需账号和密码。另一种方式则是通过用户名和密码进行身份验证，具体可参考官方文档简介 | 巴法文档中心了解详情。

私钥：b9d8f1671xxxxxxxxe0d3b33e60。

4 连接巴法云

4.1 打开配置工具读取基本信息

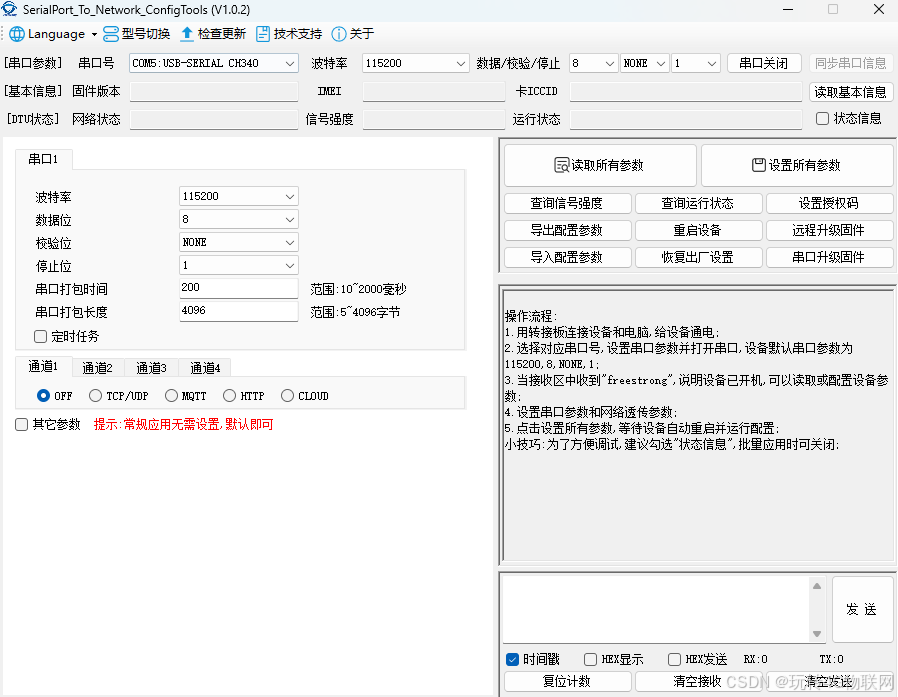

在资料包里双击打开SerialPort_To_Network_ConfigTools参数配置软件->选择设备对应的端口->点击同步产品信息。

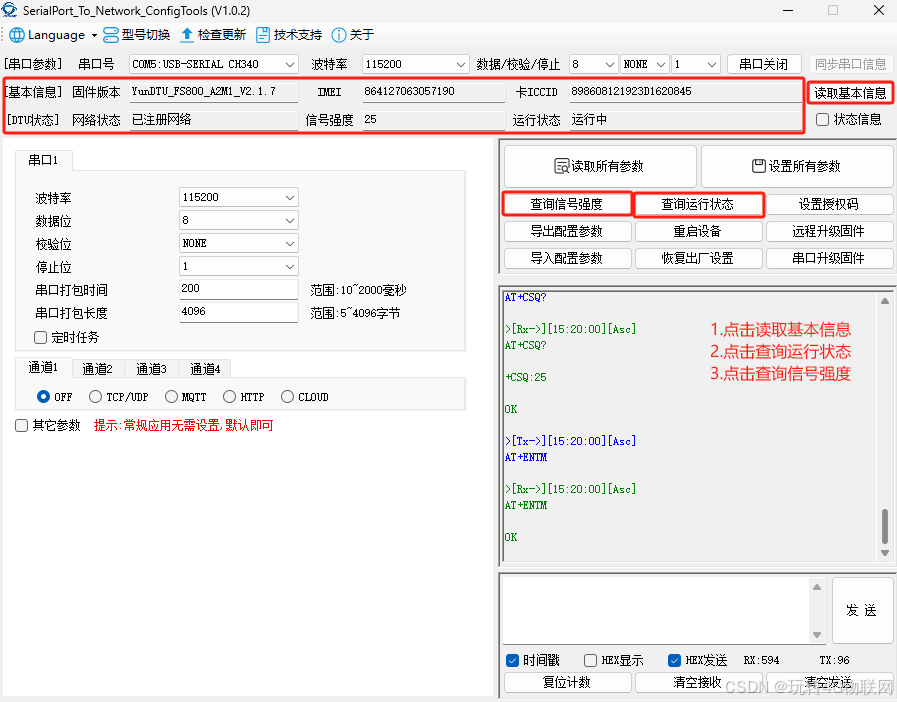

点击读取基本信息，查看基本信息是否如图完整->点击查询运行状态，查看是否注册上网络以及设备运行状态->点击查询信号强度，查看设备信号强度是否正常。（0-7很差，8-13能注上网，14-18较差，19-25正常，26-31优秀，99异常）。

4.2 设置连接参数进行数据交互

4.2.1 建立MQTT连接

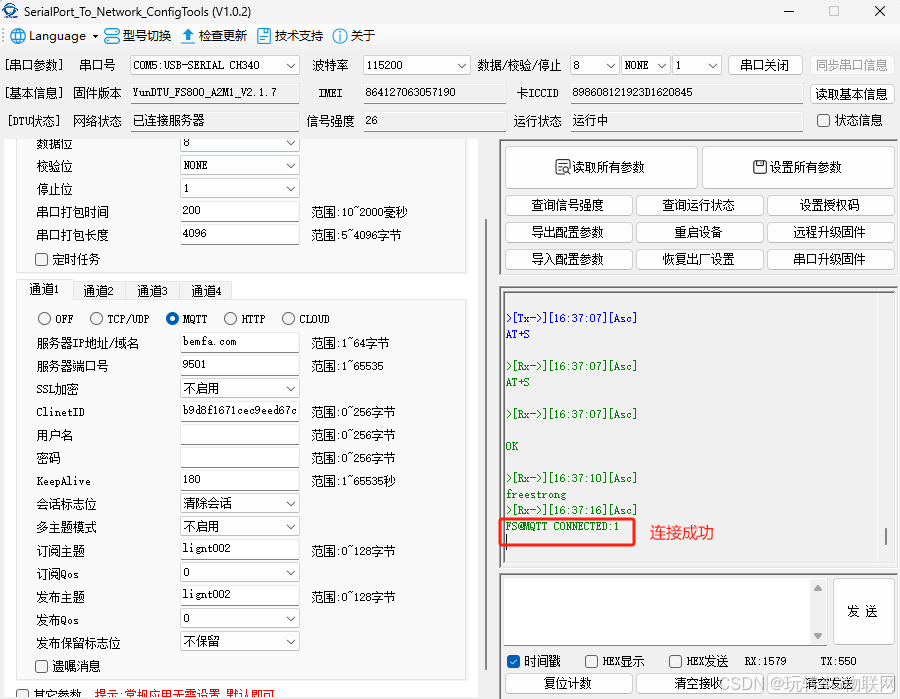

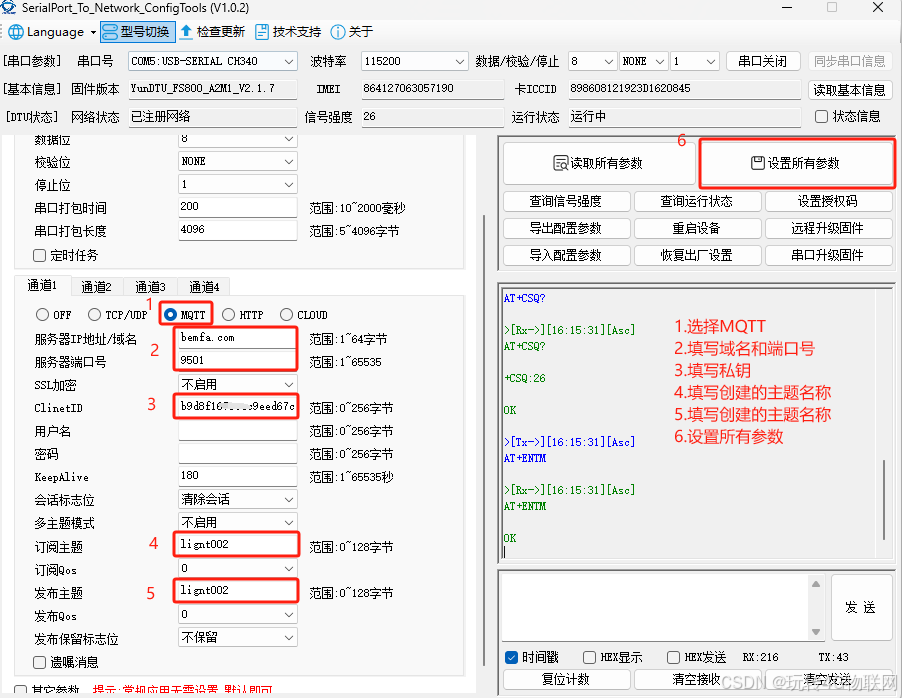

选择MQTT->填写第三章记录的连接参数->点击设置所有参数，下面等待连接就行了。

等待设备主动连接巴法云出现FS@MQTT CONNECTED:1表示连接成功，如果出现其他的返回值说明有问题，可以根据资料中的手册找到对应返回值代表的含义，或者联系飞思创工作人员协助解决。

4.2.2 发布信息

在文本框中输入“hello”，点击发送，就可以立即接收到订阅的消息。

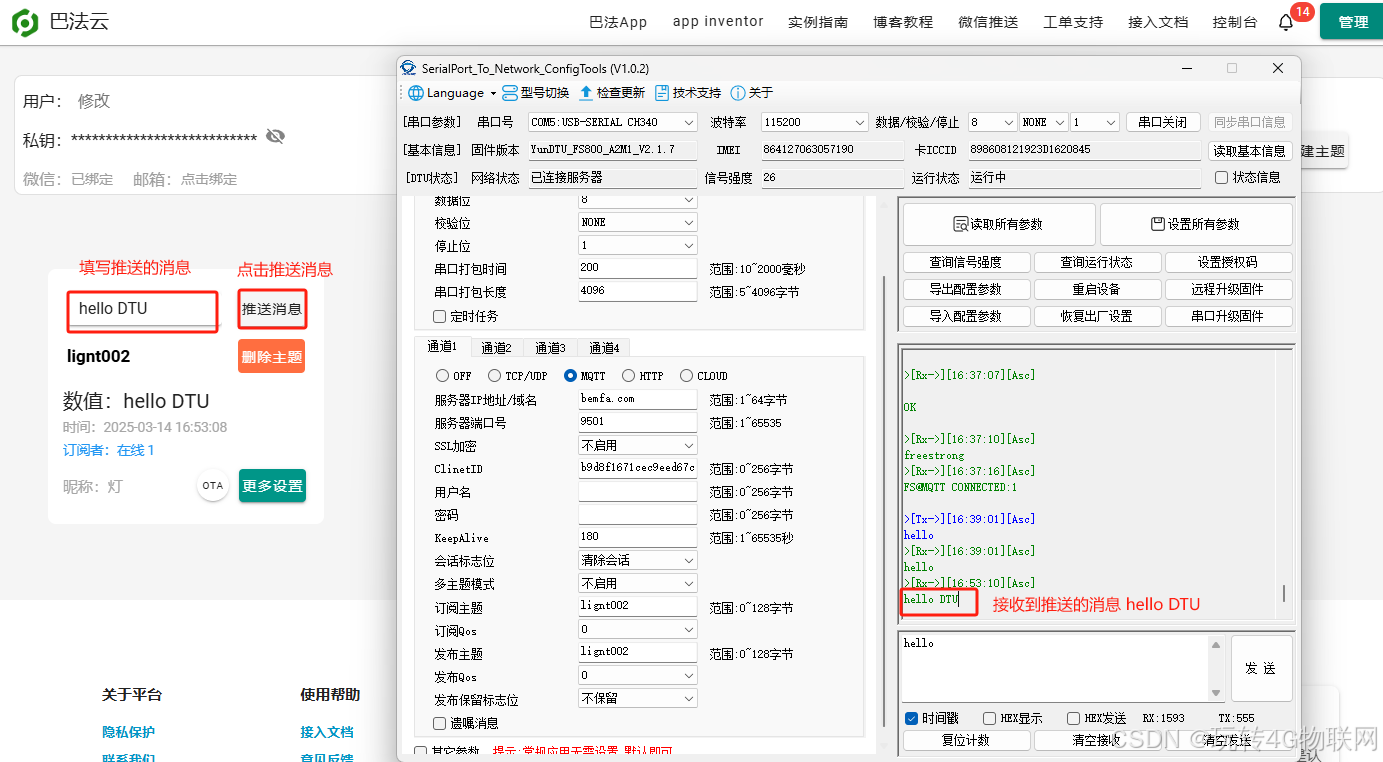

4.2.3 巴法云推送消息

在巴法云填写需要推送的信息，点击推送消息后，订阅了“lignt002”主题的设备即可收到该信息。

5 总结

本篇文章详细介绍了FS800DTU如何通过MQTT连接巴法云，并实现主题的订阅、消息的发布以及巴法云的消息推送功能。感谢大家的观看！如果您对本文有任何疑问，或者希望进一步了解该产品，请随时通过私信或评论区留言，我们将尽快回复您的消息！
