在追求快速交付的敏捷与 DevOps 时代，自动化测试已成为软件质量的基石。然而，传统脚本化的自动化测试面临着陡峭的学习曲线、维护成本高企、脚本复用困难等痛点，严重制约了测试效率。低代码测试平台的崛起，正通过“模型驱动”和“可视化”两大核心能力，重构自动化测试流程，开启了高效测试的新范式。

一、突破痛点：传统自动化测试的瓶颈

脚本开发门槛高： 测试工程师需掌握编程语言（如 Java, Python）、测试框架（如 Selenium, Appium, JUnit）及工具链，技能要求高且学习周期长。
开发与维护效率低： 手工编写脚本耗时费力，需求变更或 UI 调整往往导致大量脚本失效，维护成本惊人。
用例复用与共享难： 脚本通常高度耦合于具体实现细节，跨项目、跨团队复用难度大。
测试覆盖不充分： 有限的测试资源难以支撑业务快速发展下的高质量测试覆盖需求。
协作障碍： 业务人员与测试工程师之间因技术鸿沟导致沟通不畅，难以实现真正的高效协同。

低代码测试平台的出现，旨在将测试工程师从繁琐重复的编码工作中解放，赋能业务人员深度参与测试流程，彻底改写效率曲线。

二、新范式核心：低代码测试平台核心思想

可视化编排： 使用直观的拖拽式操作、流程图或自然语言来设计测试用例，替代手写代码。
模型驱动： 业务逻辑和测试流程通过模型进行定义和执行，平台将其转化为可执行的指令。
预置模块与组件： 提供丰富的、可复用的测试步骤（如登录、搜索、验证点）、断言库、数据驱动模块等。
降低技术门槛： 业务分析师等非技术角色可直接参与用例设计与执行，提升协作效率。
集中化管理： 统一管理测试资产（用例、数据、报告）、执行环境和调度策略。

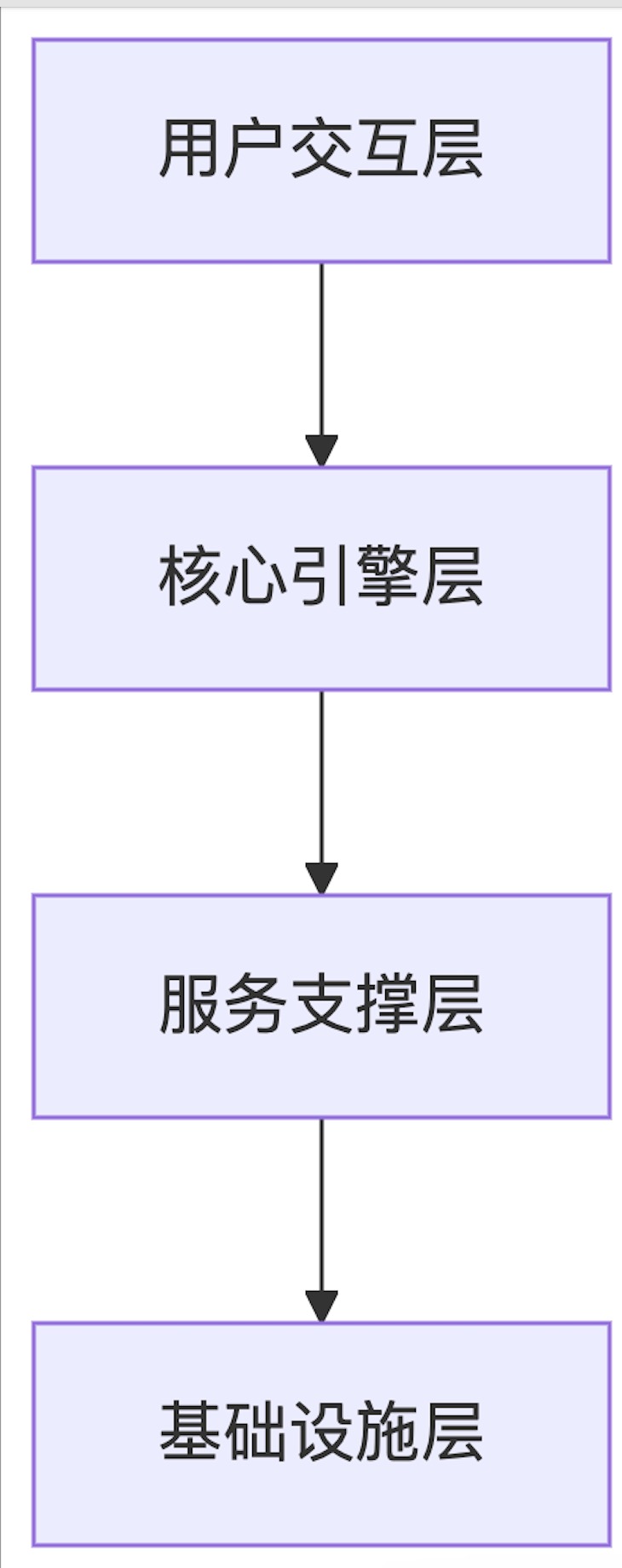

三、架构蓝图：低代码测试平台核心分层设计

一个健壮的低代码测试平台通常采用分层、可扩展的架构设计：

用户交互层 (Presentation Layer):

- 可视化用例设计器： 核心组件，提供拖拽界面、流程图编辑器，支持元素选择、参数配置等。
- 模型管理界面： 管理对象库（UI 元素、API 端点）、数据集、全局变量等模型。
- 执行控制台： 触发测试执行、查看实时日志和进度、管理执行环境。
- 报告与仪表盘： 可视化测试结果、历史趋势、覆盖率分析、问题统计等。

核心引擎层 (Core Engine Layer) - 平台大脑:

- 用例编排引擎： 解析用户设计的图形化/模型化流程，生成内部执行指令序列。这是平台核心“翻译”机制。
- 调度引擎： 管理测试任务的排队、并发执行、资源分配（如设备、浏览器池）。
- 执行引擎适配器： 调用下层具体的测试执行引擎（如 Selenium Grid、Appium Server、API 测试工具）。
- 自愈机制引擎 (可选)： 自动识别和处理常见失败（如元素定位失败），尝试自动恢复执行。
- 数据分析引擎 (AI/ML)： (可选但趋势) 基于历史数据识别失败模式、优化用例、预测风险、生成智能报告。

执行层 (Execution Layer):

- 适配器/驱动： 对接不同的测试工具和框架。如：

- - UI 测试适配器： Selenium WebDriver, Appium, WinAppDriver, Playwright, Cypress。
  - API 测试适配器： RestAssured, HttpClient, Postman Collections (导入/导出)。
  - 其他协议适配器： JDBC, MQTT, Socket 等。

- 设备/浏览器管理： 管理执行环境资源池（物理机、虚拟机、云设备、容器）。

数据层 (Data Layer):

- 用例仓库： 存储图形化/模型化的测试用例定义。
- 测试数据仓库： 集中管理测试数据集（DB、文件、键值对）、数据驱动配置。
- 对象仓库： 存储 UI 元素定位信息（支持多定位策略）和 API 接口元数据。
- 执行结果仓库： 存储详细的测试执行日志、截图、视频、报告数据。

集成层 (Integration Layer):

- CI/CD Pipeline： 与 Jenkins, GitLab CI, Azure DevOps 等集成，实现自动化触发测试。
- 缺陷跟踪系统： 自动或一键提交缺陷到 Jira, Bugzilla 等系统。
- 需求管理系统： 与 Jira, Azure Boards 等关联测试用例与需求。
- 版本控制： 集成 Git/SVN，对测试资产进行版本管理。
- 监控/告警： 与 Prometheus, Grafana, 邮件/Slack 等集成。

四、关键技术实现模块剖析

灵活的用例编排引擎：

- 支持多种模型：流程图、决策表、基于关键字（Keyword-Driven）、数据驱动（Data-Driven）、行为驱动（BDD）。
- 强大的参数化：支持变量、表达式、函数调用、条件判断、循环控制。
- 组件化设计：用例由原子步骤（关键字）组合而成，高内聚低耦合。

智能的元素对象管理：

- 统一对象库：集中存储和管理 UI 元素定位器（XPath, CSS Selector, Accessibility ID 等），支持多定位策略回退。
- 动态识别技术：结合图像识别或智能算法增强元素定位稳定性。
- 良好的版本管理与复用。

强大的执行引擎与适配：

- 提供抽象层，实现对多种底层工具的调用统一化。
- 管理复杂的执行环境（设备/浏览器矩阵）。
- 支持分布式执行，提高效率。

高效的自愈机制：

- 常见失败识别：如元素未找到、超时、状态不符。
- 恢复策略：智能重试、重定位元素、重启应用、跳过步骤（记录告警）。
- 需平衡智能度和稳定性，避免错误恢复。

数据驱动与场景组合：

- 解耦测试逻辑与数据。
- 支持多种数据源（Excel, CSV, DB, JSON）。
- 易于组合不同数据组合生成大量测试场景。

AI/ML 赋能的分析与优化：

- 失败聚类分析：自动识别常见失败模式。
- 故障根因推测：提供失败原因线索。
- 用例优化建议：识别冗余或高风险步骤。
- 智能测试生成 (高级)：基于模型或用户行为自动生成测试用例。

五、架构挑战与应对

灵活性 vs. 抽象度： 过度抽象可能导致复杂场景难以表达。应对： 提供“代码扩展”机制（如自定义脚本步骤/函数）、插件体系以满足高级用户需求。
模型到脚本的转化质量： 转换生成的底层脚本（如有）效率和稳定性需保障。应对： 精心设计的转换逻辑、持续优化适配器、强大的错误处理机制。
元素定位的稳定性： UI 自动化永恒痛点。应对： 强大的对象管理、智能定位策略（如 AI 辅助）、设计良好的自愈机制。
测试资产的可维护性： 用例和模型也会随应用演化。应对： 模块化设计、清晰的命名规范、版本控制集成、重构工具。
协作流程设计： 业务人员参与带来流程变化。应对： 平台内置评审流程、权限控制、版本差异对比。
自愈机制的风险： 过度或错误的自动恢复可能掩盖真正问题。应对： 谨慎选择恢复策略、清晰的报告日志、允许人工干预配置。

六、实践案例

下面是用Java实现的一个简化版低代码测试平台各分层代码，以资金平台用户提现为测试场景示例：


import java.util.*;
import java.util.stream.Collectors;

// ========== 用户交互层 ==========
class TestDesigner {
    public TestCase designWithdrawalTestCase() {
        TestCase testCase = new TestCase("用户提现测试");

        // 可视化设计的测试步骤（非技术人员可通过UI拖拽完成）
        List<TestStep> steps = new ArrayList<>();
        steps.add(new TestStep("打开网址", Map.of("url", "https://funds.example.com")));
        steps.add(new TestStep("输入文本", Map.of("element", "用户名输入框", "文本", "${用户名}")));
        steps.add(new TestStep("输入文本", Map.of("element", "密码输入框", "文本", "${密码}")));
        steps.add(new TestStep("点击元素", Map.of("element", "登录按钮")));
        steps.add(new TestStep("点击元素", Map.of("element", "提现菜单")));
        steps.add(new TestStep("输入文本", Map.of("element", "提现金额输入框", "文本", "${提现金额}")));
        steps.add(new TestStep("点击元素", Map.of("element", "提交按钮")));
        steps.add(new TestStep("等待出现", Map.of("element", "提现成功提示", "超时", "10")));
        steps.add(new TestStep("验证文本", Map.of("element", "账户余额", "期望值", "${预期余额}")));

        testCase.setSteps(steps);
        return testCase;
    }
}

// ========== 核心引擎层 ==========
class TestEngine {
    private final ObjectRepository objectRepo;
    private final TestDataManager dataManager;
    private final Map<String, Executor> executors = new HashMap<>();

    public TestEngine(ObjectRepository objectRepo, TestDataManager dataManager) {
        this.objectRepo = objectRepo;
        this.dataManager = dataManager;

        // 注册不同类型的执行器
        executors.put("打开网址", new OpenUrlExecutor());
        executors.put("输入文本", new InputTextExecutor());
        executors.put("点击元素", new ClickElementExecutor());
        executors.put("等待出现", new WaitForElementExecutor());
        executors.put("验证文本", new ValidateTextExecutor());
    }

    public TestResult executeTestCase(TestCase testCase) {
        TestResult result = new TestResult(testCase.getName());
        Map<String, String> variables = dataManager.getTestData(testCase.getName());

        try {
            for (TestStep step : testCase.getSteps()) {
                Executor executor = executors.get(step.getAction());
                if (executor != null) {
                    // 渲染参数中的变量（如${用户名}替换为实际值）
                    Map<String, String> resolvedParams = resolveVariables(step.getParams(), variables);

                    // 执行测试步骤
                    StepResult stepResult = executor.execute(objectRepo, resolvedParams);
                    result.addStepResult(stepResult);

                    // 如果有失败的步骤，则停止执行
                    if (stepResult.getStatus().equals("fail")) {
                        break;
                    }
                }
            }
        } catch (Exception e) {
            result.addStepResult(new StepResult("fail", "测试执行异常: " + e.getMessage()));
        }

        return result;
    }

    private Map<String, String> resolveVariables(Map<String, String> params, Map<String, String> variables) {
        return params.entrySet().stream()
            .collect(Collectors.toMap(
                Map.Entry::getKey,
                e -> {
                    String value = e.getValue();
                    // 简单实现变量替换
                    if (value.startsWith("${") && value.endsWith("}")) {
                        String key = value.substring(2, value.length() - 1);
                        return variables.getOrDefault(key, value);
                    }
                    return value;
                }
            ));
    }
}

// 执行器接口
interface Executor {
    StepResult execute(ObjectRepository objectRepo, Map<String, String> params);
}

// 具体执行器实现
class OpenUrlExecutor implements Executor {
    @Override
    public StepResult execute(ObjectRepository objectRepo, Map<String, String> params) {
        String url = params.get("url");
        System.out.println("打开网址: " + url);
        return new StepResult("success", "成功打开网址: " + url);
    }
}

class InputTextExecutor implements Executor {
    @Override
    public StepResult execute(ObjectRepository objectRepo, Map<String, String> params) {
        String elementName = params.get("element");
        String text = params.get("文本");
        Element element = objectRepo.getElement(elementName);
        System.out.println("输入文本: " + element + " <- " + text);
        return new StepResult("success", "在" + elementName + "输入: " + text);
    }
}

class ClickElementExecutor implements Executor {
    @Override
    public StepResult execute(ObjectRepository objectRepo, Map<String, String> params) {
        String elementName = params.get("element");
        Element element = objectRepo.getElement(elementName);
        System.out.println("点击元素: " + element);
        return new StepResult("success", "点击元素: " + elementName);
    }
}

// 其他执行器实现类似...

// ========== 执行层 ==========
class WebDriverAdapter {
    // 模拟实际的测试框架调用
    public void navigateTo(String url) {
        System.out.println("[浏览器] 导航到: " + url);
    }

    public void enterText(Element element, String text) {
        System.out.println("[浏览器] 在 " + element + " 输入: " + text);
    }

    public void click(Element element) {
        System.out.println("[浏览器] 点击 " + element);
    }

    // 其他测试操作...
}

// ========== 数据层 ==========
class Element {
    private String name;
    private Locator locator;

    public Element(String name, Locator locator) {
        this.name = name;
        this.locator = locator;
    }

    @Override
    public String toString() {
        return name + "(" + locator + ")";
    }
}

enum LocatorType { ID, CSS, XPATH, TEXT }

class Locator {
    private LocatorType type;
    private String value;

    public Locator(LocatorType type, String value) {
        this.type = type;
        this.value = value;
    }

    @Override
    public String toString() {
        return type + ": " + value;
    }
}

class ObjectRepository {
    private Map<String, Element> elements = new HashMap<>();

    public ObjectRepository() {
        // 实际应用中通常从文件或数据库加载
        elements.put("用户名输入框", new Element("用户名输入框", new Locator(LocatorType.ID, "username")));
        elements.put("密码输入框", new Element("密码输入框", new Locator(LocatorType.CSS, "#password")));
        elements.put("登录按钮", new Element("登录按钮", new Locator(LocatorType.XPATH, "//button[text()='登录']")));
        elements.put("提现菜单", new Element("提现菜单", new Locator(LocatorType.ID, "withdraw-menu")));
        elements.put("提现金额输入框", new Element("提现金额输入框", new Locator(LocatorType.ID, "amount")));
        elements.put("提交按钮", new Element("提交按钮", new Locator(LocatorType.CSS, ".submit-btn")));
        elements.put("提现成功提示", new Element("提现成功提示", new Locator(LocatorType.TEXT, "提现申请已提交")));
        elements.put("账户余额", new Element("账户余额", new Locator(LocatorType.ID, "balance-value")));
    }

    public Element getElement(String name) {
        return elements.get(name);
    }
}

class TestDataManager {
    private Map<String, Map<String, String>> testData = new HashMap<>();

    public TestDataManager() {
        // 实际应用中通常从文件或数据库加载
        Map<String, String> withdrawalData = new HashMap<>();
        withdrawalData.put("用户名", "test_user");
        withdrawalData.put("密码", "secure@123");
        withdrawalData.put("提现金额", "1000");
        withdrawalData.put("预期余额", "9000");

        testData.put("用户提现测试", withdrawalData);
    }

    public Map<String, String> getTestData(String testCaseName) {
        return testData.getOrDefault(testCaseName, new HashMap<>());
    }
}

// ========== 集成层 ==========
class CIIntegrator {
    public void triggerBuild(TestCase testCase) {
        System.out.println("触发CI构建: 执行测试用例 - " + testCase.getName());
        // 实际集成代码（Jenkins, GitLab CI等）
    }
}

class ReportGenerator {
    public void generateReport(TestResult result) {
        System.out.println("\n=== 测试报告 ===");
        System.out.println("测试名称: " + result.getTestName());
        System.out.println("状态: " + (result.getStatus().equals("success") ? "通过" : "失败"));

        System.out.println("\n步骤结果:");
        for (int i = 0; i < result.getStepResults().size(); i++) {
            StepResult step = result.getStepResults().get(i);
            System.out.printf("步骤%d: %s - %s\n", i+1, step.getStatus(), step.getMessage());
        }
    }
}

// ========== 公共数据结构 ==========
class TestCase {
    private String name;
    private List<TestStep> steps = new ArrayList<>();

    public TestCase(String name) {
        this.name = name;
    }

    // Getter和Setter
}

class TestStep {
    private String action;
    private Map<String, String> params;

    public TestStep(String action, Map<String, String> params) {
        this.action = action;
        this.params = params;
    }

    // Getter和Setter
}

class TestResult {
    private String testName;
    private List<StepResult> stepResults = new ArrayList<>();

    public TestResult(String testName) {
        this.testName = testName;
    }

    public void addStepResult(StepResult stepResult) {
        this.stepResults.add(stepResult);
    }

    public String getStatus() {
        // 如果有失败步骤则整个测试失败
        if (stepResults.stream().anyMatch(s -> s.getStatus().equals("fail"))) {
            return "fail";
        }
        return "success";
    }

    // Getter
}

class StepResult {
    private String status;
    private String message;

    public StepResult(String status, String message) {
        this.status = status;
        this.message = message;
    }

    // Getter
}

// ========== 主程序 ==========
public class LowCodeTestingPlatform {
    public static void main(String[] args) {
        // 1. 初始化各层组件
        ObjectRepository objectRepo = new ObjectRepository();
        TestDataManager dataManager = new TestDataManager();
        TestDesigner designer = new TestDesigner();
        TestEngine engine = new TestEngine(objectRepo, dataManager);
        ReportGenerator reporter = new ReportGenerator();
        CIIntegrator ci = new CIIntegrator();

        // 2. 设计测试用例（用户拖拽创建）
        TestCase withdrawalTestCase = designer.designWithdrawalTestCase();
        System.out.println("开始执行测试: " + withdrawalTestCase.getName());

        // 3. 执行测试
        TestResult result = engine.executeTestCase(withdrawalTestCase);

        // 4. 生成报告
        reporter.generateReport(result);

        // 5. CI集成
        ci.triggerBuild(withdrawalTestCase);
    }
}

用户提现测试场景执行输出示例


开始执行测试: 用户提现测试
打开网址: https://funds.example.com
输入文本: 用户名输入框(ID: username) <- test_user
输入文本: 密码输入框(CSS: #password) <- secure@123
点击元素: 登录按钮(XPATH: //button[text()='登录'])
点击元素: 提现菜单(ID: withdraw-menu)
输入文本: 提现金额输入框(ID: amount) <- 1000
点击元素: 提交按钮(CSS: .submit-btn)
等待出现: 提现成功提示(TEXT: 提现申请已提交)
验证文本: 账户余额(ID: balance-value) 期望值: 9000

=== 测试报告 ===
测试名称: 用户提现测试
状态: 通过

步骤结果:
步骤1: success - 成功打开网址: https://funds.example.com
步骤2: success - 在用户名输入框输入: test_user
步骤3: success - 在密码输入框输入: secure@123
步骤4: success - 点击元素: 登录按钮
步骤5: success - 点击元素: 提现菜单
步骤6: success - 在提现金额输入框输入: 1000
步骤7: success - 点击元素: 提交按钮
步骤8: success - 等待出现成功
步骤9: success - 验证文本匹配

触发CI构建: 执行测试用例 - 用户提现测试

架构特点说明

分层解耦设计：

- 用户交互层：提供可视化设计能力，技术人员和非技术人员均可创建测试用例
- 核心引擎层：职责清晰，执行器模式易于扩展新操作类型
- 执行层：通过适配器隔离具体测试框架实现
- 数据层：统一管理元素定位信息和测试数据
- 集成层：支持与CI/CD系统无缝对接

提现场景关键实现：

- 变量替换机制：${用户名}等占位符在运行时被替换为实际测试数据
- 步骤执行抽象：每个测试步骤对应具体执行器实现，解耦业务逻辑与技术实现
- 元素定位管理：通过对象仓库统一管理UI元素定位信息
- 数据驱动测试：测试数据与测试逻辑分离，支持多组数据执行

扩展性设计：

- 支持添加新的执行器扩展测试能力
- 可集成更多测试类型（API测试、数据库验证等）
- 报告系统可扩展添加截图、日志等更多详情

这个低代码测试平台的核心价值在于让金融测试人员无需编写代码即可构建完整的资金业务流程测试，同时保持技术实现的灵活性和可扩展性。在资金平台这样的关键系统中，这种架构可以大大提高测试覆盖率和效率，确保金融交易的安全性。

七、价值呈现：开启高效测试的新篇章

低代码测试平台通过架构革新，带来了显著价值：

极致降本增效： 加速用例设计/执行/维护速度，释放工程师资源聚焦更高价值活动（如探索性测试、质量内建）。
加速反馈循环： 更早、更频繁的执行自动化测试，缩短 CI/CD Pipeline，加速产品上市。
显著降低门槛： 赋能业务角色参与，弥合“质量孤岛”，形成更广泛的质量共建文化。
提升可维护性： 通过模型解耦、集中化管理和良好的复用性，显著降低脚本维护成本。
增强覆盖能力： 更快速地生成和执行更多测试用例，提升覆盖率。
质量数据驱动： 集中化的结果报告与分析，提供更准确的测试策略决策依据。

八、未来展望：智能化与一体化演进

低代码自动化测试平台将沿着两大方向深化发展：

深度 AI/ML 集成： 从智能定位、失败分析向智能测试生成、自我修复、风险预测演进，使平台更加“聪明”，测试效率进一步提升。
更紧密的 DevOps/Quality 生态融合： 与需求管理、开发环境、CI/CD、监控告警、缺陷跟踪等工具链无缝集成，实现覆盖软件全生命周期的“质量流水线”。

低代码测试平台的架构设计，远非简单的“去代码化”，其本质是通过模型驱动、可视化编排和智能引擎，重构了测试的生产力和协作方式。它有效解决了传统自动化测试的核心瓶颈，是企业构建敏捷、高效、高质量研发体系的关键技术支撑。拥抱低代码测试新范式，无疑是释放团队潜能、构筑软件质量堡垒的核心选择。
