玩转ansys——悬臂梁质量块的实体建模与仿真

---

前言

实验所用软件版本：ansys10.0

---

一、实验说明

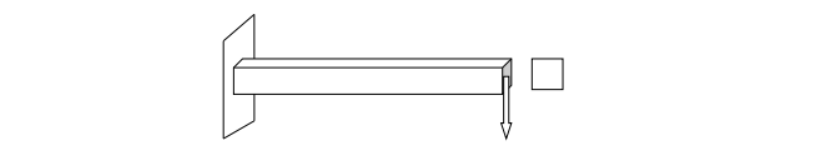

（一）实验模型图

（二）问题描述

悬臂梁受力模型如上图所示，一段长 100[mm]的梁，一端固定，另一段受到平行于梁截面的集中力 F 的作用，F=100[N]。梁的截面为正方形，边长为 10[mm]。梁所用的材料：弹性模量 E=2.0105[MPa]，泊松比 0.3。

---

二、计算步骤

以梁单元为主介绍。

（一）分析问题

分析该物理模型可知，截面边长/梁长度=0.1 是一个较小的值，我们可以用梁单元来分析这样的模型。当然，建立合适的壳单元模型和实体单元模型也是可以的。故拟采用这三种不同的方式建立模型。以下主要阐述采用梁单元的模型的计算步骤。

（二）建立有限元模型

初始化设置

1. 创建工作文件夹并添加标题；
   在个人的工作目录下创建一个文件夹，命名为 beam，用于保存分析过程中生成的各种文件。

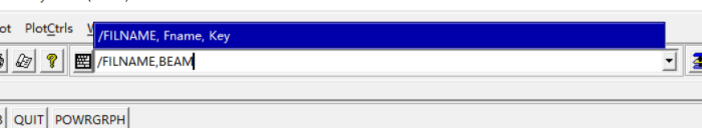

2. 启动 ANSYS 后，使用菜单“File”——“Change Directory…”将工作目录指向 beam 文件夹；使用/FILNAME,BEAM 命令将文件名改为 BEAM，这样分析过程中生成的文件均以BEAM 为前缀。



3. 偏好设定为结构分析，操作如下：
   GUI: Main Menu > Preferences > Structural



4. 选择单
