基于MATLAB/Simulink的Buck电源仿真设计：使用Control System Tool的sisotool模块进行控制环参数设计与验证

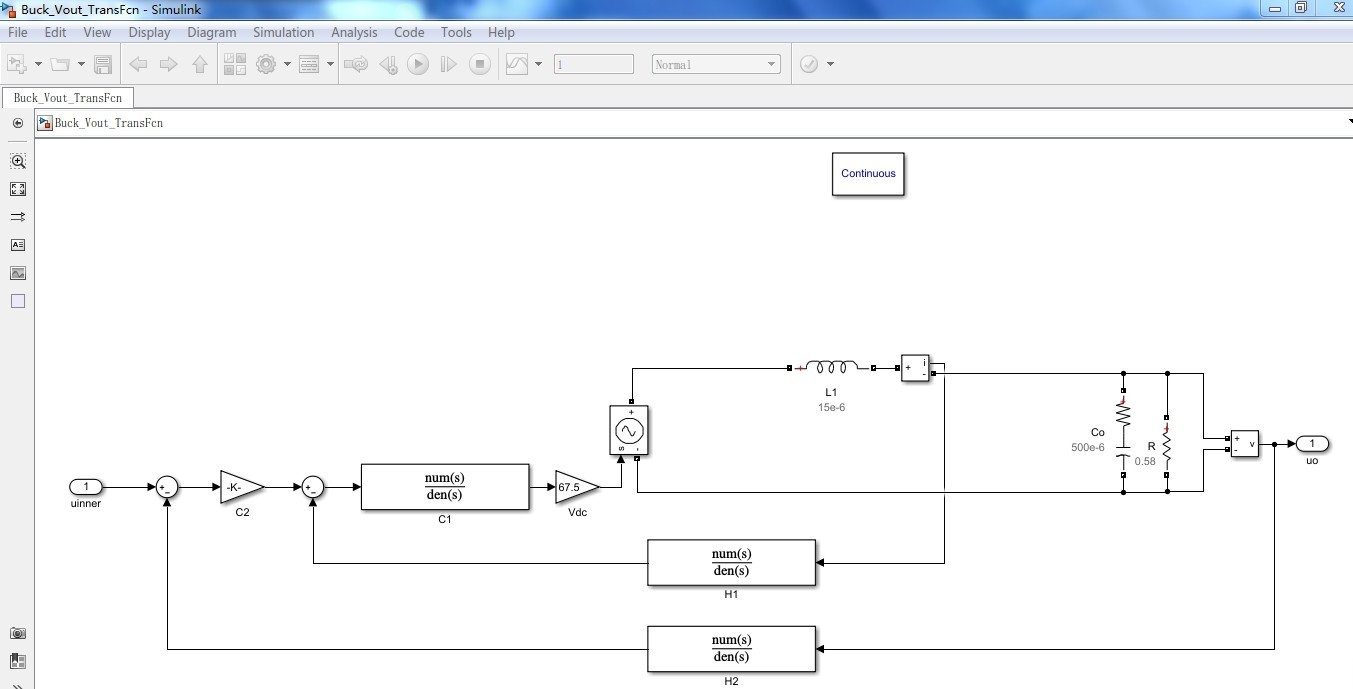

深入探讨Buck电源仿真设计——MATLAB/Simulink实践之路让我们深入到模拟与数字的世界中，探讨Buck电源的仿真设计。通过使用MATLAB/Simulink，我们可以建立一个精妙的模型来模拟和优化Buck电路的控制环参数。这不仅可以帮助我们更好地理解Buck电源的工作原理，还可以通过实际操作，优化参数设计，得到最佳的性能。一、模型建立：基于MATLAB/Simulink的Buck电源建模在MATLAB环境中，我们利用Simulink来建立Buck电源的模型。Simulink是MATLAB中强大的仿真工具，能够提供精确的电路模拟。通过详细地设置电路的各个组成部分，我们可以精确地模拟Buck电路的实际工作情况。二、控制环参数设计：sisotool模块的应用Control System Tool的sisotool模块是我们进行控制环参数设计的重要工具。该模块提供了丰富的功能，包括传递函数的生成，bode图的生成等。通过这些功能，我们可以方便地对Buck电路的控制环参数进行设计。

1. 传递函数的生成：sisotool模块可以一键生成传递函数，这使得我们能够快速地得到电路的数学模型。这对于后续的参数设计和性能分析非常重要。 2. bode图的生成：bode图是一种常用的系统频率响应分析工具。通过生成bode图，我们可以清晰地看到系统在不同频率下的响应情况，从而更好地了解系统的性能。

三、PI参数整定在参数设计过程中，我们可能会遇到PI参数的整定问题。PI参数是控制系统中的重要参数，对于系统的稳定性和响应速度有着重要的影响。通过sisotool模块，我们可以方便地进行PI参数的整定，找到最佳的参数组合。四、仿真模型验证模型建立和参数设计完成后，我们需要通过仿真来验证模型的正确性和参数的有效性。Simulink提供了强大的仿真功能，可以模拟各种实际工作情况下的Buck电路。通过对比仿真结果和实际电路的性能，我们可以验证模型的正确性和参数的有效性。五、建模和校正过程的讲解为了更好地帮助大家理解和掌握建模和校正的过程，我们准备了详细的word文档进行讲解。文档中详细介绍了建模的步骤和注意事项，以及校正的方法和技巧。通过阅读文档，大家可以更加深入地了解Buck电源的仿真设计过程。六、关于仿真模型使用的MATLAB 2017b版本我们使用的MATLAB版本是2017b，这是一个功能强大的版本，能够提供丰富的仿真和分析功能。通过使用这个版本，我们可以更加高效地进行Buck电源的仿真设计。总的来说，Buck电源的仿真设计是一个复杂而有趣的过程。通过使用MATLAB/Simulink和sisotool模块，我们可以方便地进行建模和参数设计，并通过仿真来验证模型的正确性和参数的有效性。这不仅可以帮助我们更好地理解Buck电源的工作原理，还可以帮助我们优化参数设计，得到最佳的性能。

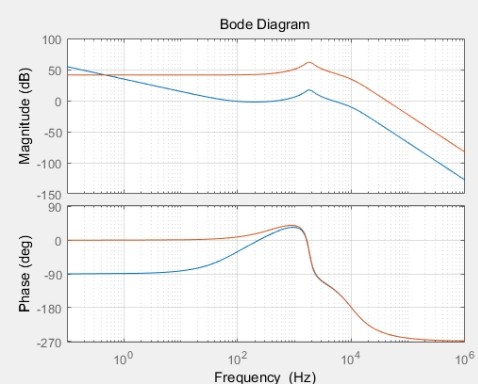

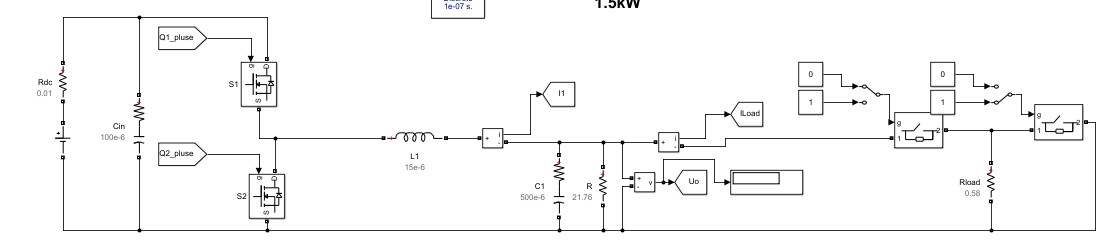

玩过Buck电源的都知道，控制环设计是个技术活。今天咱们用Matlab/Simulink 2017b搞点有意思的——直接在时域和频域之间反复横跳，看看怎么把PI参数调得既稳又飒。先扔个开环传递函数出来镇楼。在Simulink里搭好Buck主电路后，别急着跑仿真，先到sisotool里搞事情。这个黑匣子可以直接从电路模型里抽取传递函数，具体操作就是对着电路图右键选"Linearize This Model"，然后系统自动生成Gvd（输出电压对占空比的传递函数）。这里有个小技巧：记得把工作点设在连续导通模式，别让电感电流断流影响线性度。拿到传递函数后，sisotool的界面直接蹦出Bode图。这时候你会看到原始的幅频曲线像过山车一样往下冲，相位裕度估计连30度都悬。这时候就该上PI补偿器了，直接在工具里拖个PI模块进去，参数先随便填个Kp=0.01，Ki=100试试水。重点来了——调参不是玄学。先锁死积分系数Ki，慢慢往上撸比例系数Kp。这时候会看到幅频曲线像被打了鸡血似的往上窜，但要注意别让中频段增益冲得太高。当穿越频率接近开关频率的1/5时（假设开关频率100kHz，目标穿越频率20kHz左右），赶紧收手。接着微调Ki消除静态误差，这时候相位曲线会悄悄往上拱几度，给系统留出安全余量。调满意了直接点"Update Block"把参数导回Simulink模型。跑个动态负载测试看看效果，这里贴段仿真代码的核心逻辑：

sim('buck_model.slx');
figure;
subplot(2,1,1);
plot(output_voltage.time, output_voltage.data);
title('输出电压波形');
subplot(2,1,2);
plot(inductor_current.time, inductor_current.data);
title('电感电流');

跑出来的波形要是出现阻尼震荡，别慌，八成是相位裕度没吃够。回sisotool里把穿越频率往左挪挪，或者给补偿器加个零点。这里有个骚操作：在PI后面串个(1+s*Cz)的环节，相当于给系统开个后门让相位提前turn。最后验证环节得玩点狠的——突加负载从50%跳到100%。看输出电压跌落能不能在3个周期内拉回来，纹波幅度是否符合预期。这时候之前调的PI参数要是够硬气，波形应该像被按在桌面上一样稳。要是出现低频振荡，恭喜你，该回去重新怼相位裕度了。整个流程走下来，最大的体会就是：别迷信自动调参，手撸过几个项目后，对Bode图的理解会比任何算法都来得实在。仿真模型和调参记录已经打包成Word文档，需要的小伙伴可以留言区自取，这里就不放网盘链接了（手动狗头）。

Buck电源仿真设计，基于MATLAB/Simulink建模仿真。 使用Control System Tool的sisotool模块，对Buck电路的控制环参数进行设计，可以一键生成传递函数，生成bode图。 可以进行PI参数整定。 仿真模型验证。 包含word文档对建模和校正过程进行讲解。 仿真模型使用MATLAB 2017b搭建
