实验目的：

掌握VLAN的创建

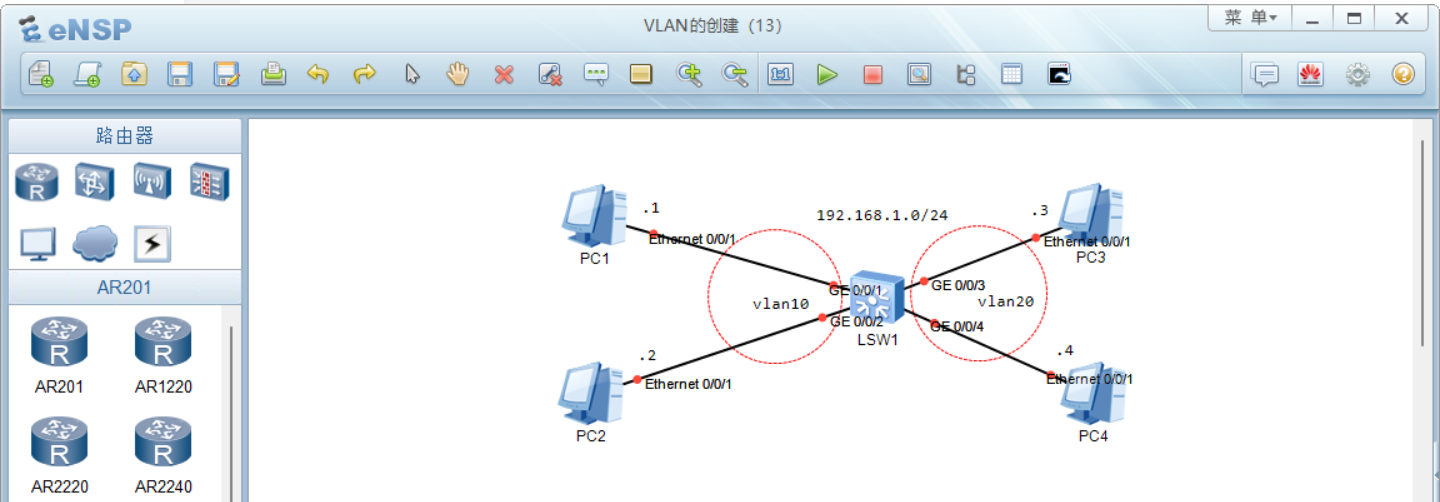

实验拓扑：

实验操作：

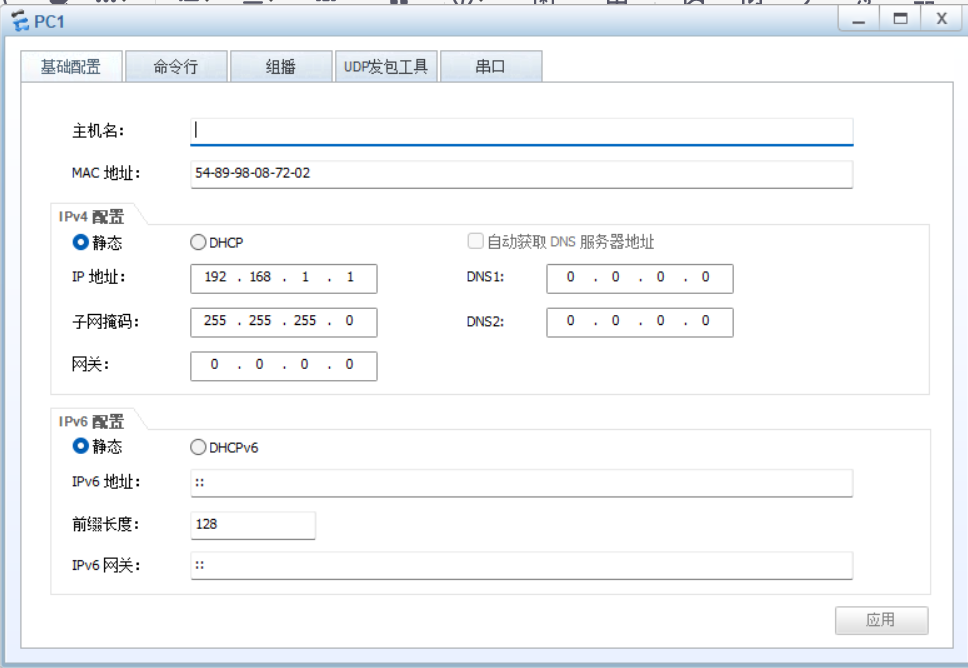

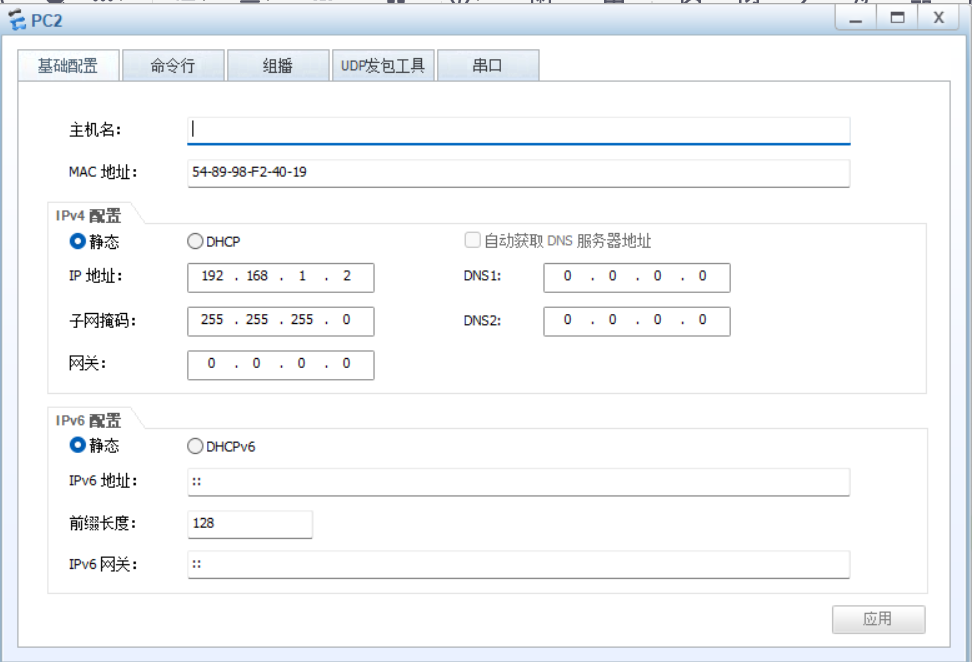

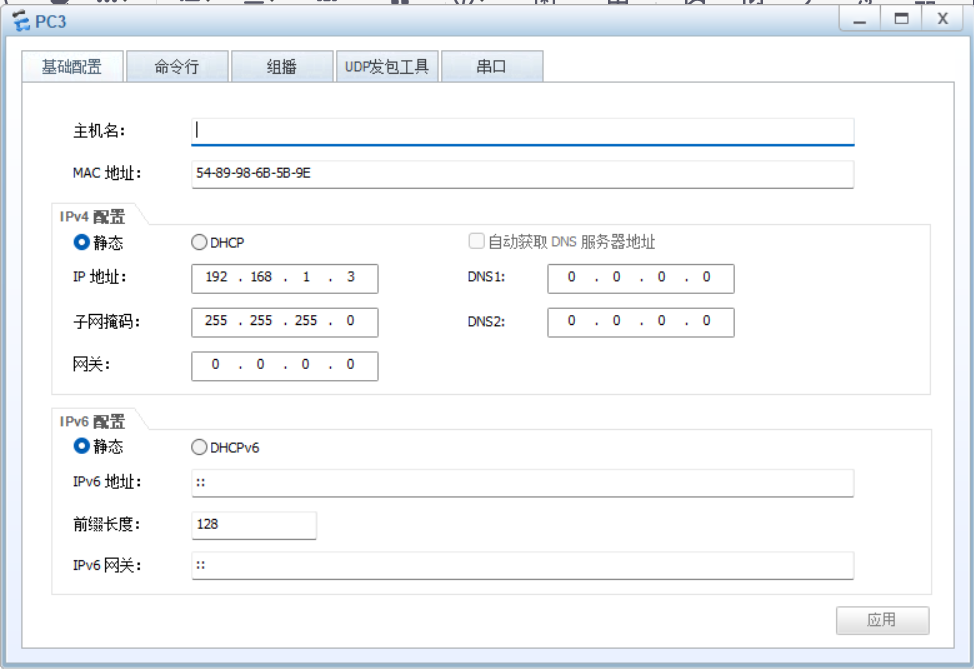

PC机：先把各个pc机的IP地址和子网掩码配置好，并应用

然后对交换机进行配置

LSW1：在系统视图下，使用vlan batch 10 20命令批量创建vlan 10和vlan 20，再使用interface<接口>进入接口，使用port link-type access命令将接口设置接口为接入模式，再使用port default <vlan>将接口加入vlan

<Huawei>system-view #进入系统视图
[Huawei]undo info-center enable #关闭交换机输出信息
[Huawei]sysname LSW1 #更改设备名称为LSW1
[LSW1]vlan batch 10 20 #批量创建VLAN
[LSW1]interface g0/0/1 #进入接口
[LSW1-GigabitEthernet0/0/1]port link-type access #设置接口为接入模式
[LSW1-GigabitEthernet0/0/1]port default vlan 10 #将接口加入VLAN 10
[LSW1-GigabitEthernet0/0/1]quit #退回到系统视图
[LSW1]interface g0/0/2        #进入接口
[LSW1-GigabitEthernet0/0/2]port link-type access        #设置接口为接入模式
[LSW1-GigabitEthernet0/0/2]port default vlan 10        #将接口加入VLAN 10
[LSW1-GigabitEthernet0/0/2]quit        #退回到系统视图
[LSW1]interface g0/0/3        #进入接口
[LSW1-GigabitEthernet0/0/3]port link-type access        #设置接口为接入模式
[LSW1-GigabitEthernet0/0/3]port default vlan 20        #将接口加入VLAN 10
[LSW1-GigabitEthernet0/0/3]quit        #退回到系统视图
[LSW1]interface g0/0/4        #进入接口
[LSW1-GigabitEthernet0/0/4]port link-type access        #设置接口为接入模式
[LSW1-GigabitEthernet0/0/4]port default vlan 20        #将接口加入VLAN 10
[LSW1-GigabitEthernet0/0/4]quit        #退回到系统视图

（注：如果对多个接口进行相同的VLAN配置，可以采用端口组批量配置，减少重复配置工作

如：

<Huawei>system-view        #进入系统视图
[Huawei]undo info-center enable        #关闭交接机输出信息
[Huawei]sysname LSW1        #更改设备名称为LSW1
[LSW1]vlan batch 10 20        #批量创建VLAN
[LSW1]port-group 1 #创建端口组1
[LSW1-port-group-1]group-member g0/0/1 to g0/0/2 #将g0/0/1和g0/0/2加入端口组1
[LSW1-port-group-1]port link-type access #设置g0/0/1和g0/0/2接口为接入模式
[LSW1-port-group-1]port default vlan 10        #将g0/0/1和g0/0/2接口加入VLAN 10
[LSW1-port-group-1]quit        #退回到系统视图
[LSW1]port-group 2        #创建端口组2
[LSW1-port-group-2]group-member g0/0/3 to g0/0/4        #将g0/0/3和g0/0/4加入端口组2
[LSW1-port-group-2]port link-type access        #设置g0/0/3和g0/0/4接口为接入模式
[LSW1-port-group-2]port default vlan 20        #将g0/0/3和g0/0/4接口加入VLAN 20
[LSW1-port-group-2]quit        #退回到系统视图

）

实验调试：

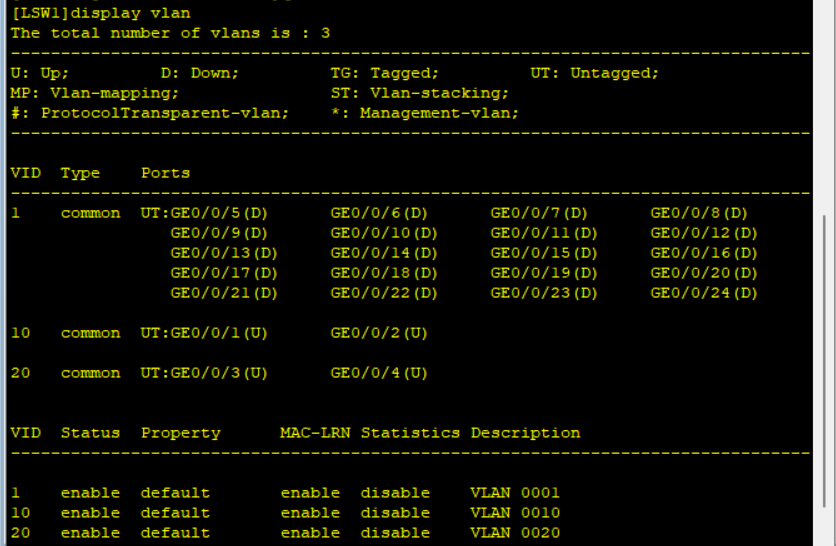

LSW1:在系统视图下，使用display vlan查看所有VLAN及端口归属

[LSW1]display vlan #查看所有VLAN及端口归属

‌可以看到未配置的接口都属于VLAN1，g0/0/1和g0/0/2属于VLAN10，g0/0/3和g0/0/4属于VLAN20，也就是说，上面的实验配置vlan已经成功

PC机：在PC1上对其他PC机使用ping命令

（注：添加了灰色背景色的为系统提示信息）

PC>ping 192.168.1.2 #使用ping命令测试192.168.1.2的连通性

Ping 192.168.1.2: 32 data bytes, Press Ctrl_C to break
From 192.168.1.2: bytes=32 seq=1 ttl=128 time=47 ms
From 192.168.1.2: bytes=32 seq=2 ttl=128 time=62 ms
From 192.168.1.2: bytes=32 seq=3 ttl=128 time=31 ms
From 192.168.1.2: bytes=32 seq=4 ttl=128 time=62 ms
From 192.168.1.2: bytes=32 seq=5 ttl=128 time=63 ms

--- 192.168.1.2 ping statistics ---
5 packet(s) transmitted #发送了5个包
5 packet(s) received #接收到5个包
0.00% packet loss #丢包率为0
round-trip min/avg/max = 31/53/63 ms #来回延迟分别为最小31ms、最大63ms、平均53ms

PC>ping 192.168.1.3 #使用ping命令测试192.168.1.3的连通性

Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable

--- 192.168.1.3 ping statistics ---
5 packet(s) transmitted #发送了5个包
0 packet(s) received #接收到0个包
100.00% packet loss #丢包率为100%

PC>ping 192.168.1.4 #使用ping命令测试192.168.1.4的连通性

Ping 192.168.1.4: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable

--- 192.168.1.4 ping statistics ---
5 packet(s) transmitted #发送了5个包
0 packet(s) received #接收到0个包
100.00% packet loss #丢包率为100%

通过PC1ping其他PC机，我们可以看到相同的VLAN可以相互访问，而不同的VLAN不能相互访问
