Cisco Nexus Leaf上线注册到APIC，并配置带外管理IP操作方法

现场2台Nexus93108交换机需要注册到APIC上，成为Leaf交换机。
在ACI的架构中，所有Leaf节点交换机要连接到SPINE交换机上，我们的spine交换机型号为Nexus 9364

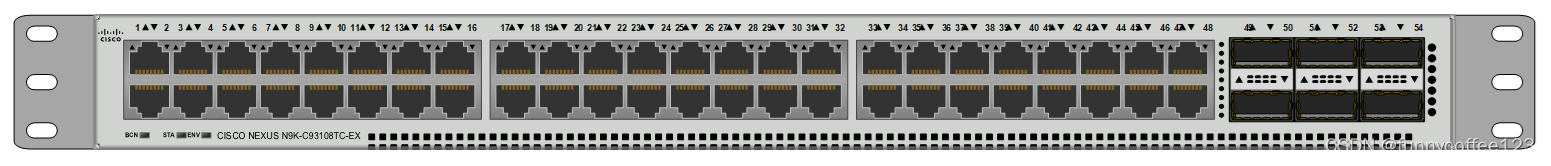

Leaf N93108TC-EX长这样,
前面是48个万兆电口，后面6个端口支持40G或100G

Spine N9364长下面这样
64-port 40/100G QSFP28 ports and 2-port 1/10G SFP+ ports
对，你没看错，左下角还有2个SFP+的万兆接口。接口编号为E1/65, E1/66
那上面64个接口的最后16个标的 绿色是啥意思？
答案： 标绿的这16个接口表示支持线速的Macsec加密。

另外，N9364的所有接口是不支持Breakout拆分的

刚才上面提到的 N9364左下角还有2个SFP+的万兆接口。接口编号为E1/65, E1/66
我们看一下命令输出

Nexus-9364# show int E1/65 capabilities
Ethernet1/65
  Model:                 N9K-C9364C
  Type (SFP capable):    40g       //这里显示的40g没用,难道是个显示BUG ?
  Speed:                 1000/10000   //这里可以看到支持的速率为千兆或万兆
  Duplex:                full
  Trunk encap. type:     802.1Q
  FabricPath capable:    no
  Channel:               yes
  Broadcast suppression: no

再找个其他的100G接口看下

Nexus-9364# show int e1/5 capabilities
Ethernet1/5
  Model:                 N9K-C9364C
  Type (SFP capable):    QSFP-40G-SR-BD
  Speed:                 1000/10000/100000/40000        //支持1G, 10G, 100G, 40G
  Duplex:                full
  Trunk encap. type:     802.1Q
  FabricPath capable:    no
  Channel:               yes
  Broadcast suppression: no

但最后的16个绿色接口, 只支持10G， 100G， 40G

Nexus-9364# show int e1/49 capabilities
Ethernet1/49
  Model:                 N9K-C9364C
  Type (SFP capable):    40g
  Speed:                 10000/100000/40000    //支持10G， 100G， 40G
  Duplex:                full
  Trunk encap. type:     802.1Q
  FabricPath capable:    no
  Channel:               yes
  Broadcast suppression: no

1 怎么连线？

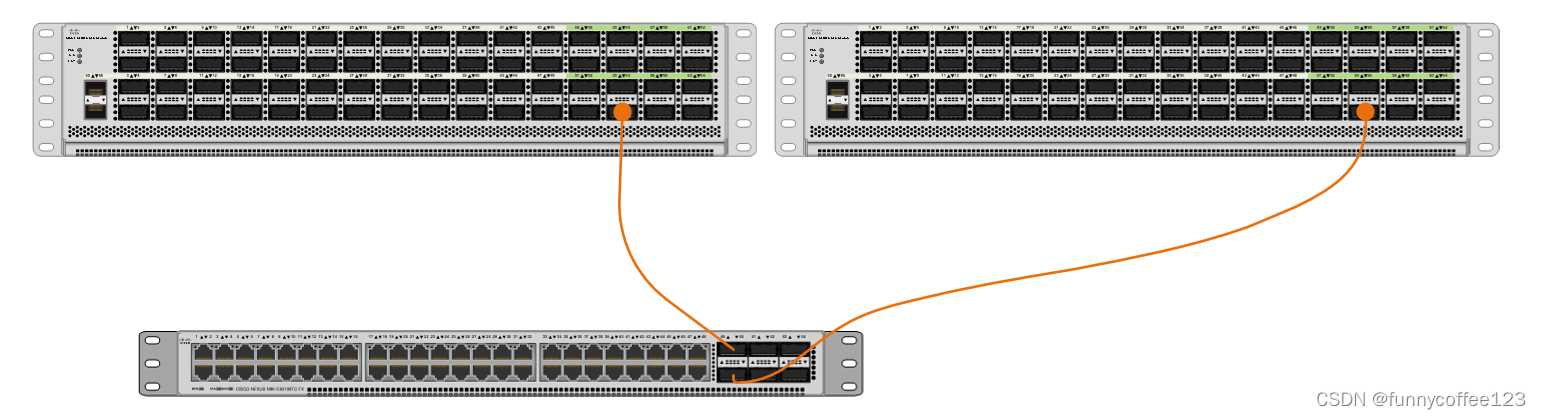

N93108做为Leaf，是需要连接到SPINE交换机上的，我们的spine型号是2台N9364
本次我们使用40G多模光模块互联
N93108的E1/49 , E1/50分别连接到2台spine 9364的E1/56

2 连线后下一步做啥？

首先要确保N93108上面加载的镜像是 ACI模式的镜像，如果是Nxos镜像，则需要先转换为ACI镜像。
关于NXOS转换为ACI模式的操作方法，参考这个链接

Cisco Nexus 9000交换机Convert Image from NXOS to ACI Image

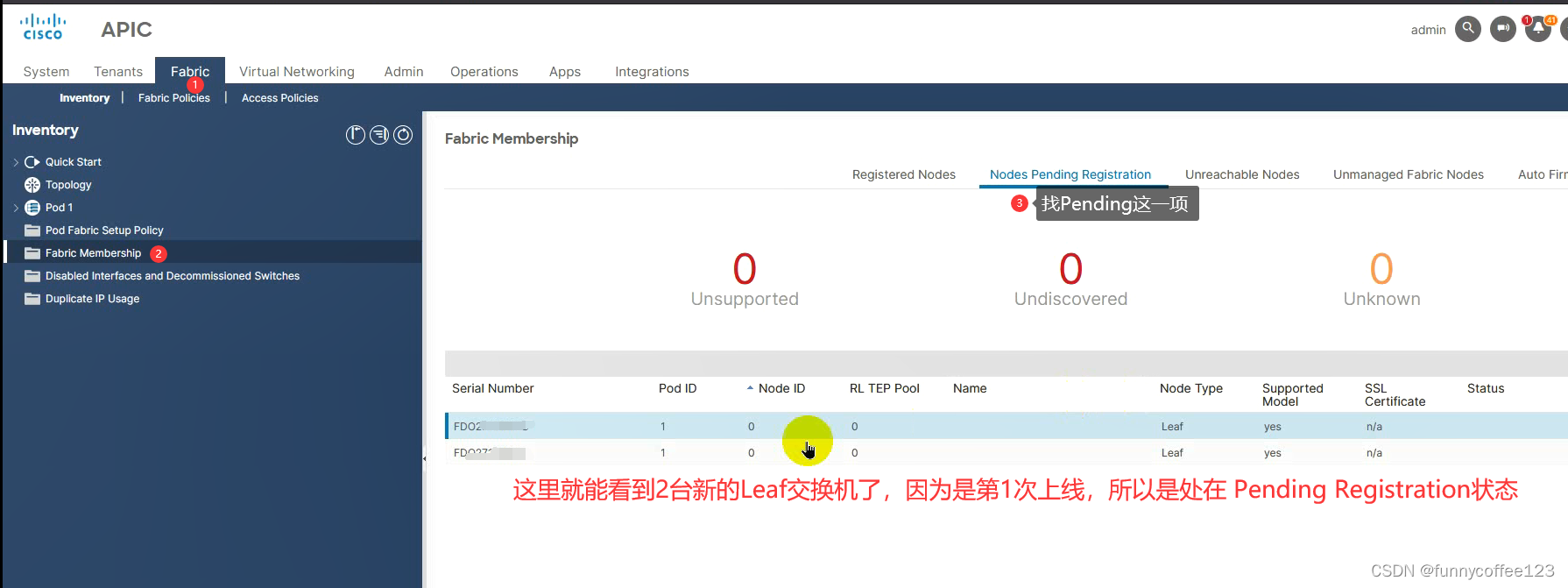

设备加电启动后，登录APIC上查看上线状态。

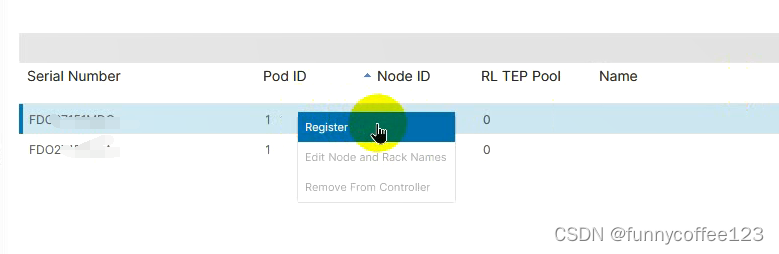

在设备上鼠标右键—>Register

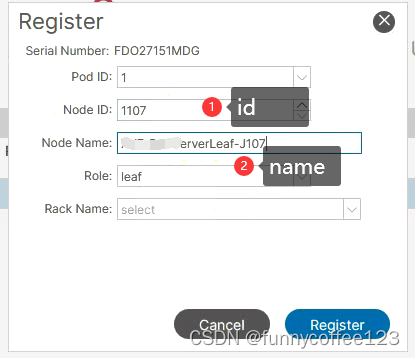

指定NODE ID和node name----> Register

第2台也同样操作，指定不同的ID和name

此时可以SSH登录到APIC上，看到这2台Leaf已经上线
命令为show switch
或使用命令 acidiag fnvread

APIC-1# acidiag fnvread
      ID   Pod ID                 Name    Serial Number         IP Address    Role        State   LastUpdMsgId
--------------------------------------------------------------------------------------------------------------
    1107        1 ServerLeaf-J107      FDO12345678      10.1.32.65/32    leaf         active   0
    1108        1 ServerLeaf-J108      FDO87654321      10.1.32.66/32    leaf         active   0

上线完成，但此时这2台Leaf还没有配置带外管理IP。

3 给Leaf交换机配置带外管理IP

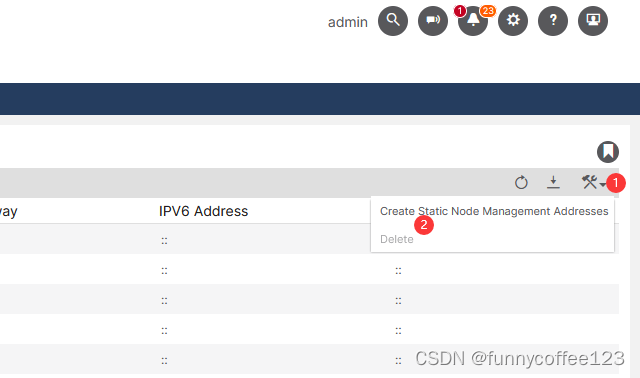

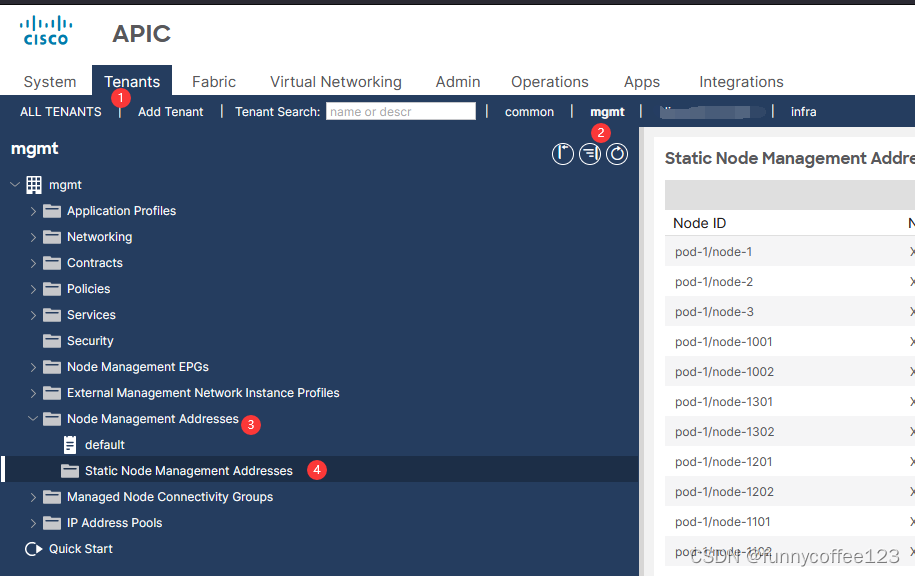

右上角–>创建静态管理Ip

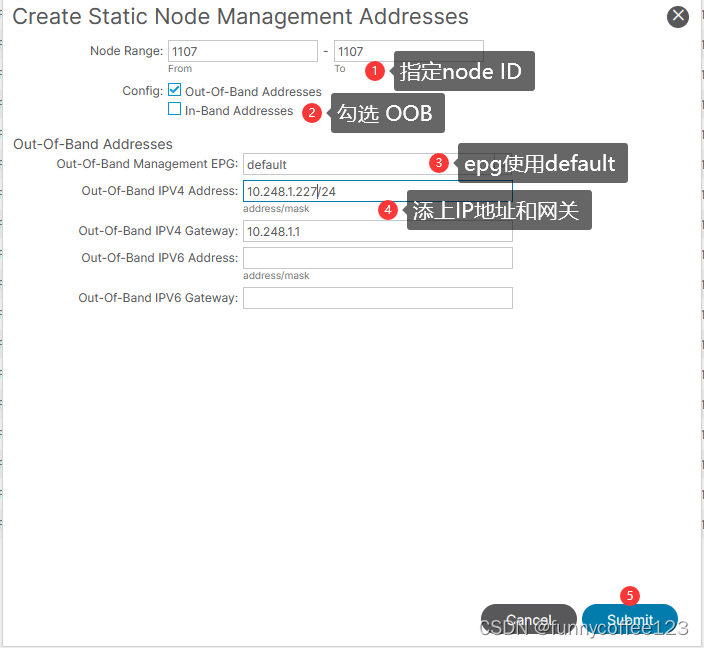

指定NODE ID，勾选 OOB，配置 IP，网关
