Cisco ACI环境给Leaf配置OOB带外管理IP方法

可以通过GUI 或CLI进行配置
通过CLI更简单，和配置传统交换机差不多，

ACI中共有3大组件
APIC =控制器
SPINE =核心
LEAF =接入

下面我们将3种角色的带外IP配置方法都列出来

1 APIC配置带外IP

conf t
 controller 1
    interface mgmt0
      ip address 10.249.254.1/24 gateway 10.249.254.254
      oob-mgmt epg default
      exit
    exit
  controller 2
    interface mgmt0
      ip address 10.249.254.2/24 gateway 10.249.254.254
      oob-mgmt epg default
      exit
    exit
    controller 3
    interface mgmt0
      ip address 10.249.254.3/24 gateway 10.249.254.254
      oob-mgmt epg default
      exit
    exit

上面说的啥意思呢？就是给APIC配置Ip， APIC不是有3台吗，所以给每1台配置了带外IP

2 如何设置vty白名单

需求：限制能登录ACI的source IP及端口
只允许 192.0.20.0/24这个网段的主机来访问 APIC,并且只能访问22和443
这个就和思科传统交换机的line vty下面那个access-class是一样的。

apic1(config)# tenant mgmt
apic1(config-tenant)# external-l3 epg default oob-mgmt
apic1(config-tenant-l3ext-epg)# match ip 192.0.20.0/24
apic1(config-tenant-l3ext-epg)# exit
apic1(config-tenant)# access-list oob-default
apic1(config-tenant-acl)# match tcp dest 443
apic1(config-tenant-acl)# match tcp dest 22

2 Leaf交换机配置带外IP

进入config模式，
指定相应的node ID，
配置Ip和网关，和传统的Nexus类似

apic1# configure
apic1(config)# switch 1110
apic1(config-switch)# interface mgmt0
apic1(config-switch-if)# ip address 10.248.1.51/24 gateway 10.248.1.1

配置完成后，可以通过以下命令查看mgmt0的IP

APIC# fabric 1110 show interface mgmt 0
----------------------------------------------------------------
 Node 1110 (Leaf-1110)
----------------------------------------------------------------
mgmt0 is up
admin state is up,
  Hardware: GigabitEthernet, address: 0008.314f.aaaa(bia 0008.314f.aaaa)
  Internet Address is 10.248.1.51/24
  MTU 1500 bytes, BW 1000000 Kbit, DLY 10 usec
  reliability 255/255, txload 1/255, rxload 1/255
  Encapsulation ARPA, medium is broadcast

或者以下命令

APIC# show switch detail id  1110
ID                 : 1110
Role               : leaf
Name               :Leaf-1110
Pod Id             : 1
Address            : 10.1.11.75
In-Band V4 Address : 0.0.0.0
In-Band V6 Address : ::
OOB V4 Address     : 10.248.1.51
OOB V6 Address     : ::
Serial Number      : FDOABCDEFGH
Version            : n9000-15.1(3g)
Up Time            : 00:19:58:05.000
Fabric State       : YES
State              : in-service
Valid Certificate  : yes
Validity Start     : 2024-06-08T10:55:13.000+08:00
Validity End       : 2029-05-15T04:25:42.000+08:00

** 那spine交换机的带外Ip怎么配置？**
和上面Leaf的一样配置，只要指定spine的 Node ID就可以，示例：

apic1# configure
apic1(config)# switch 101
apic1(config-switch)# interface mgmt0
apic1(config-switch-if)# ip address 172.23.48.51/21 gateway 172.23.48.1

GUI配置方式

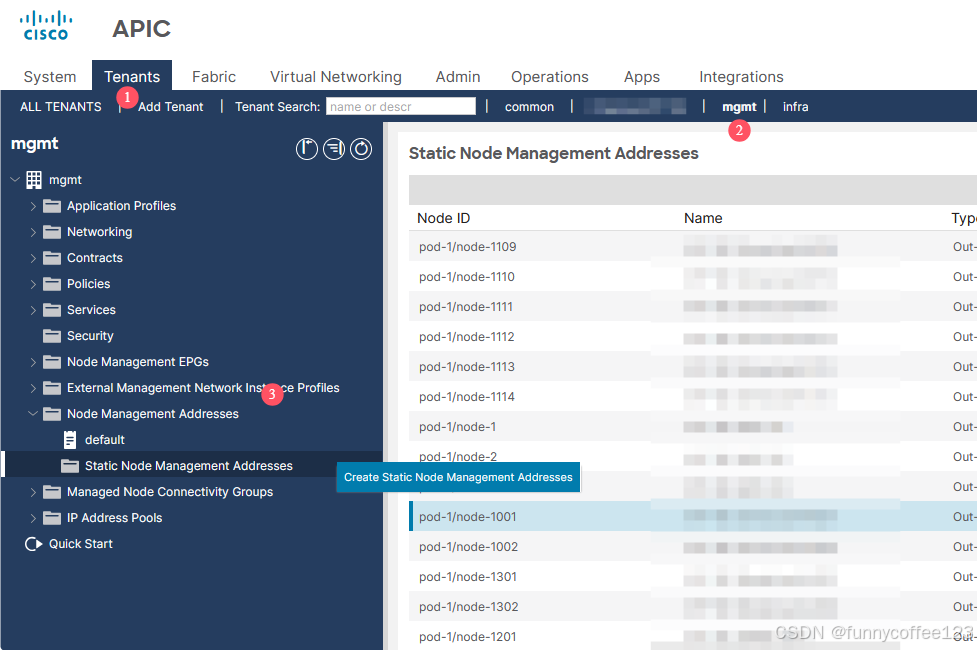

Tenants -->mgmt —>Node Mangement Addresses -->Static Node Mangement Addresses
这上面鼠标右键---->Create Static Node Management Addresses

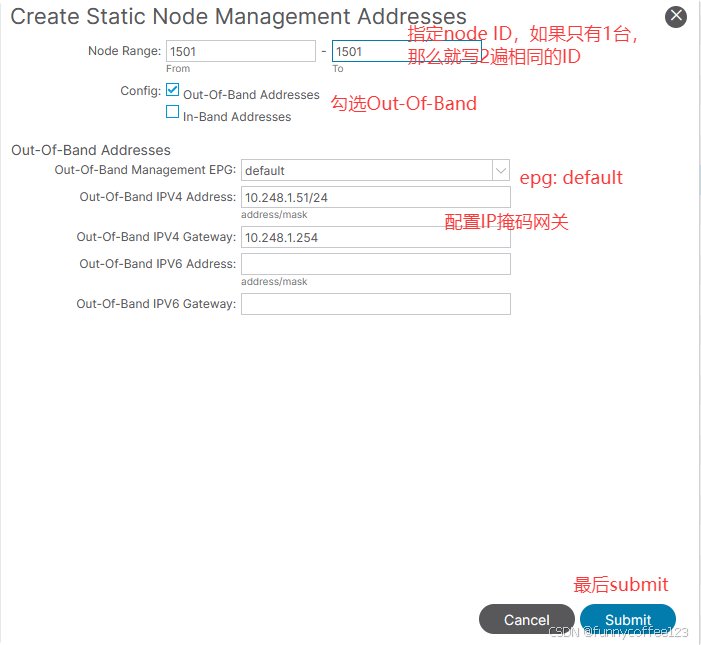

# 配置选项如下：
