布线与卡线塑造“超模”

Part1前言

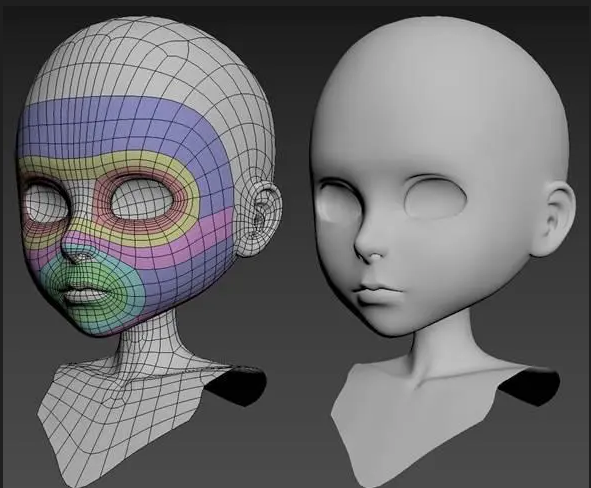

模型布线指的是模型的拓扑结构，常用于场景道具、动画、硬表面等领域，尤其是角色动画，对模型布线的要求很高，对五星点的多少也是有很高的要求，所以优化布线是制作高模的必修课。

优化布线就是在模型上改变原有线段的布局，从而达到我们想要的一个效果的方法

？

Part2不合理布线

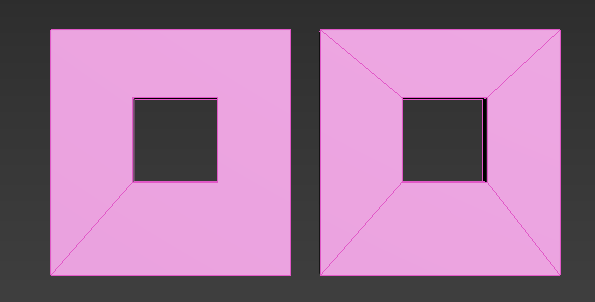

在制作场景道具的时候，最好不要有多边面，尽量都是四边面和三边面，虽然在Max里对边边面的要求不是很高，但是模型导入到其他软件的时候，多边面很容易出现模型破损，法线等问题。

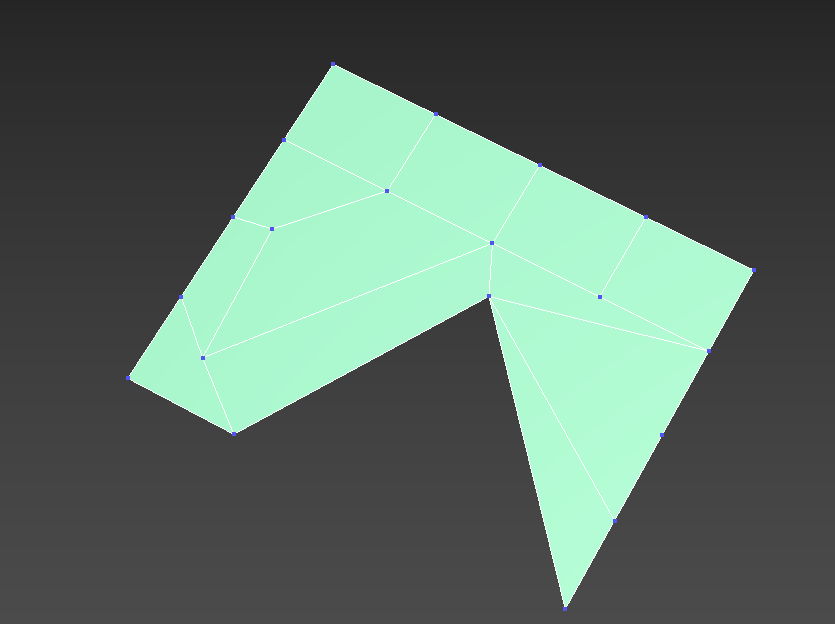

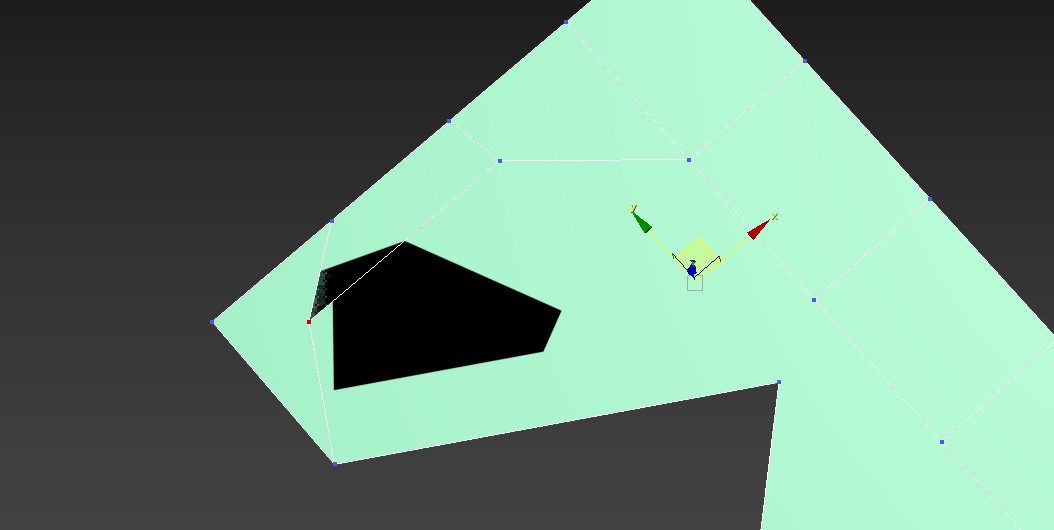

在制作模型的时候，需要挖洞的，max的布尔命令是很好用的工具，但是，每次布尔完之后模型的布线都会乱掉，这时就需要重新布线，继续制作模型。

Part3模型布线拓扑

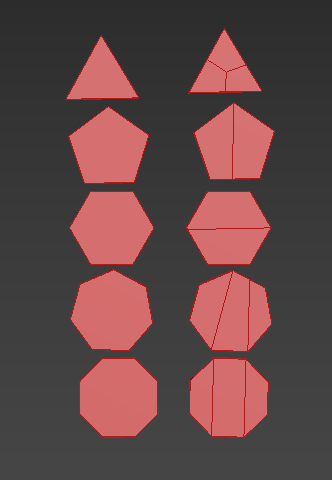

在制作模型时，总会遇到有三角面或者多边面导致出现许多五星点的问题，下面列举了从3、5、6、7、8边面变成4边面的一些解决方法。
总结就是单数边的时候需要增加个点变成双数，双数的时候只需要连接点即可

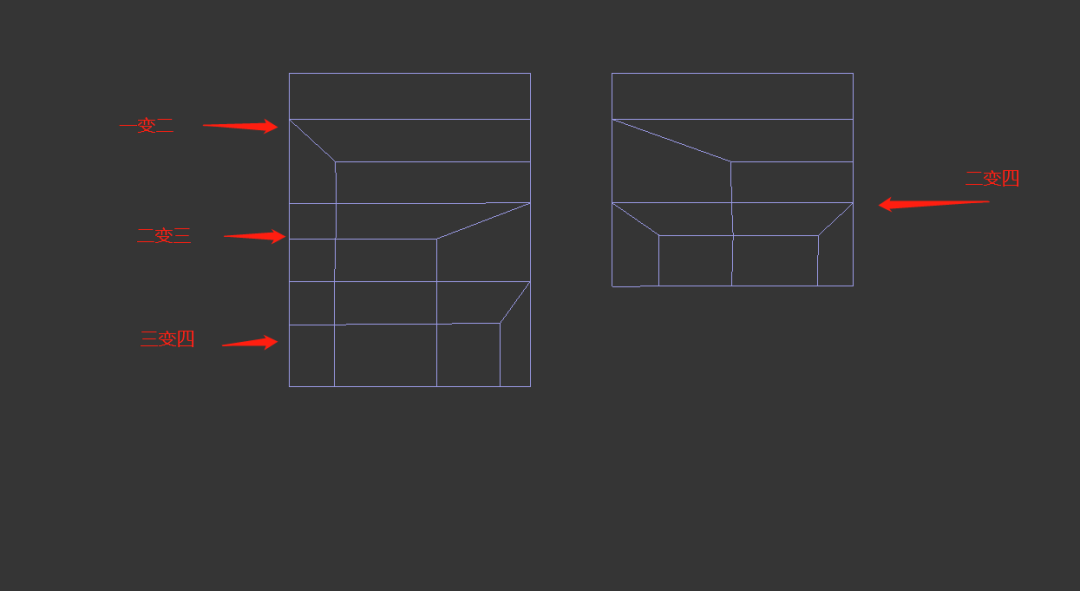

在制作模型的过程中，肯定会有线不够用或者多余线的时候，下面我们可以通过重新布线来解决这个问题

Part4卡线

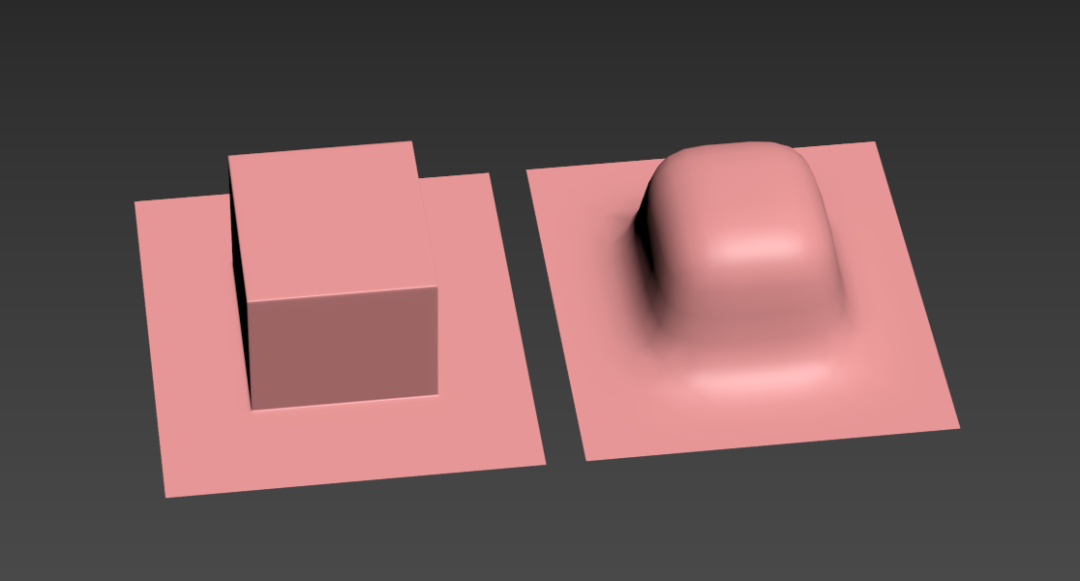

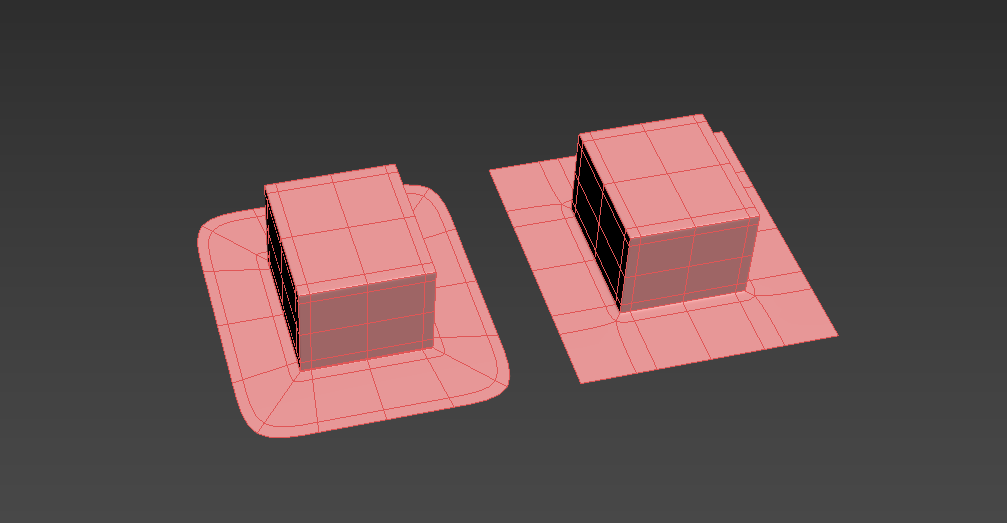

跟随着高模布线，还有一个东西是相辅相成的，那就是卡线。可以突出模型结构，不让模型细分之后出现变形的。因此也有很多人说"卡结构线"。

怎么用

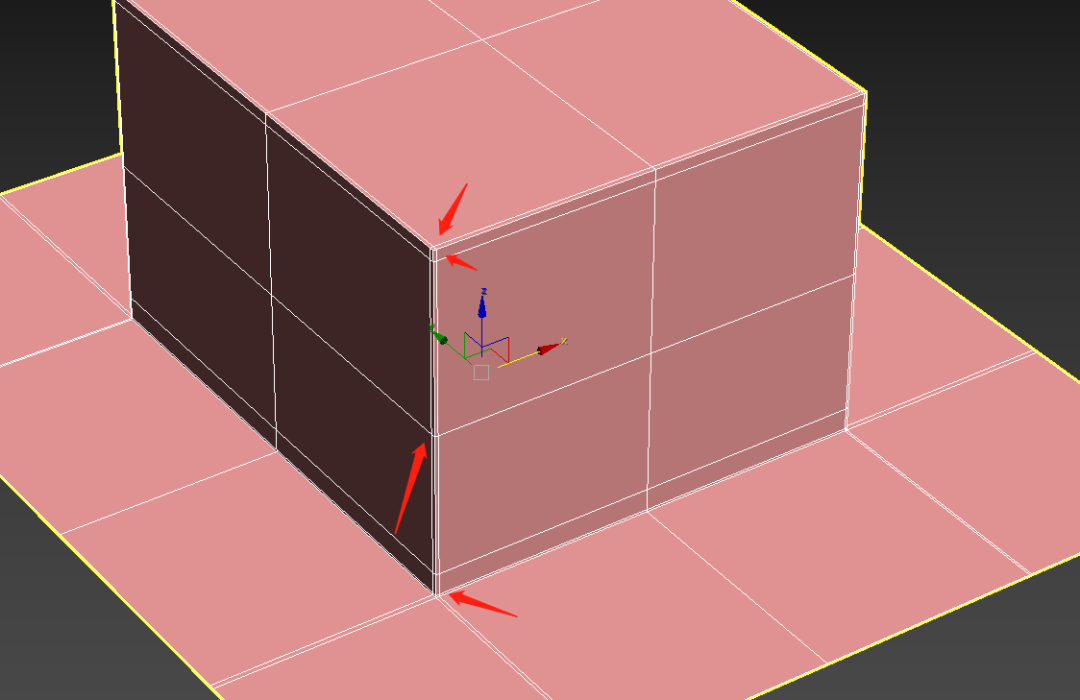

在模型需要转折的地方加线，必须是靠近转折的地方，一定得是一条完整的循环边即可

Part5示例

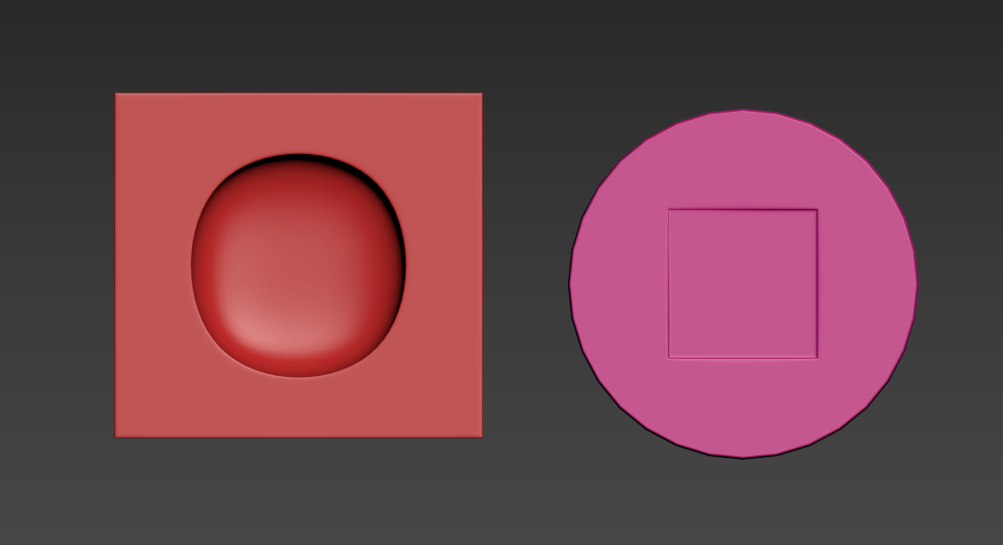

在了解完布线拓扑和卡线之后，我们可以将两者联系在一起，制作一些经典模型案例圆中带方、方中带圆。

具体是如何操作的的呢？
我们一起来看一下！

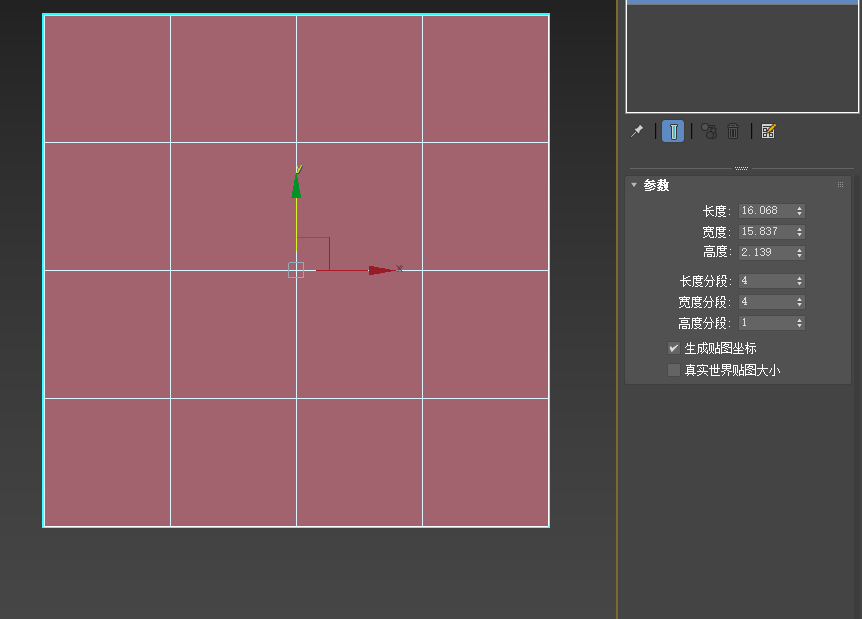

新建一个长方体，长宽个给4

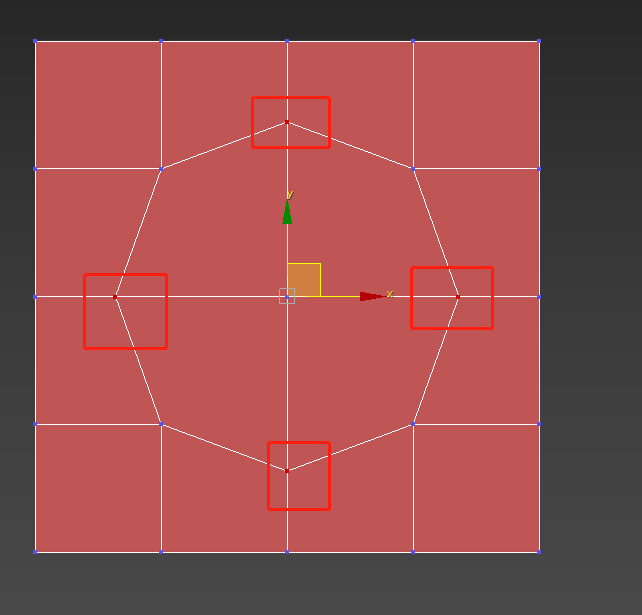

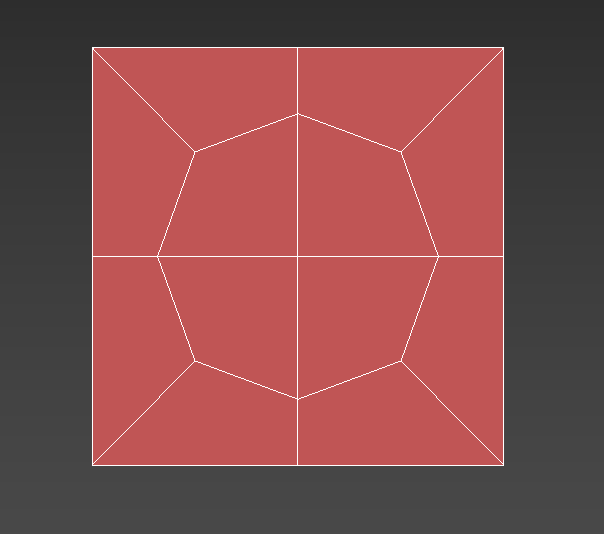

转换为可编辑多边形，进入点模式，将图中的点向外移动成圆形

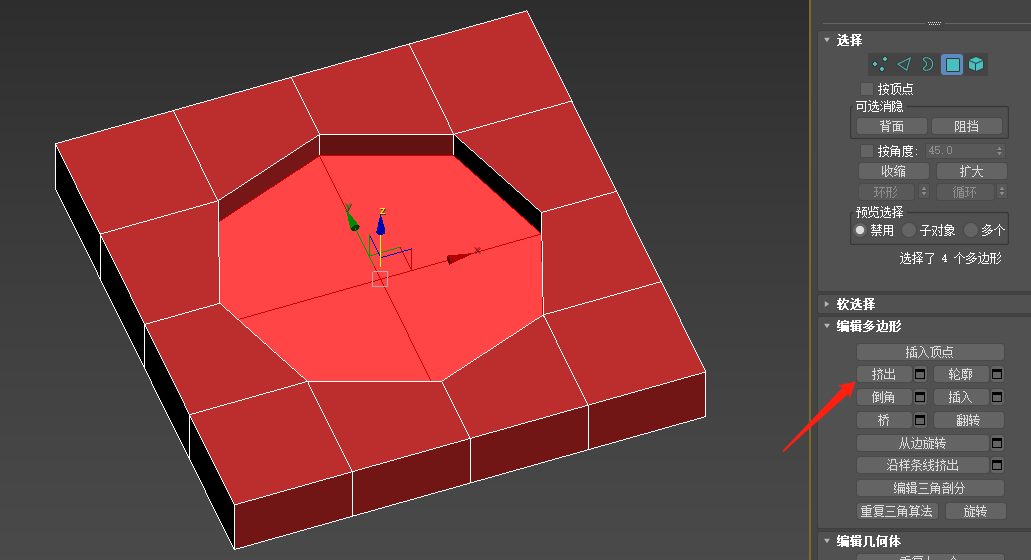

然后切换成面模式，选中圆圈里面的面，用挤出命令将参数调整为负数（向内挤出）

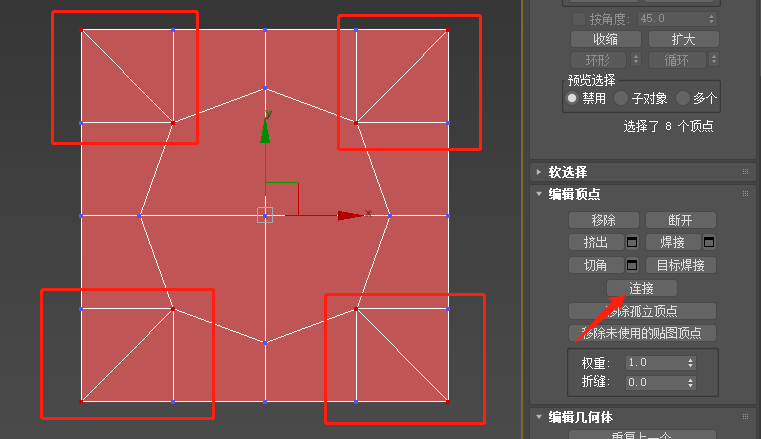

切换为点模型，使用连接命令将图中选中的点连接起来

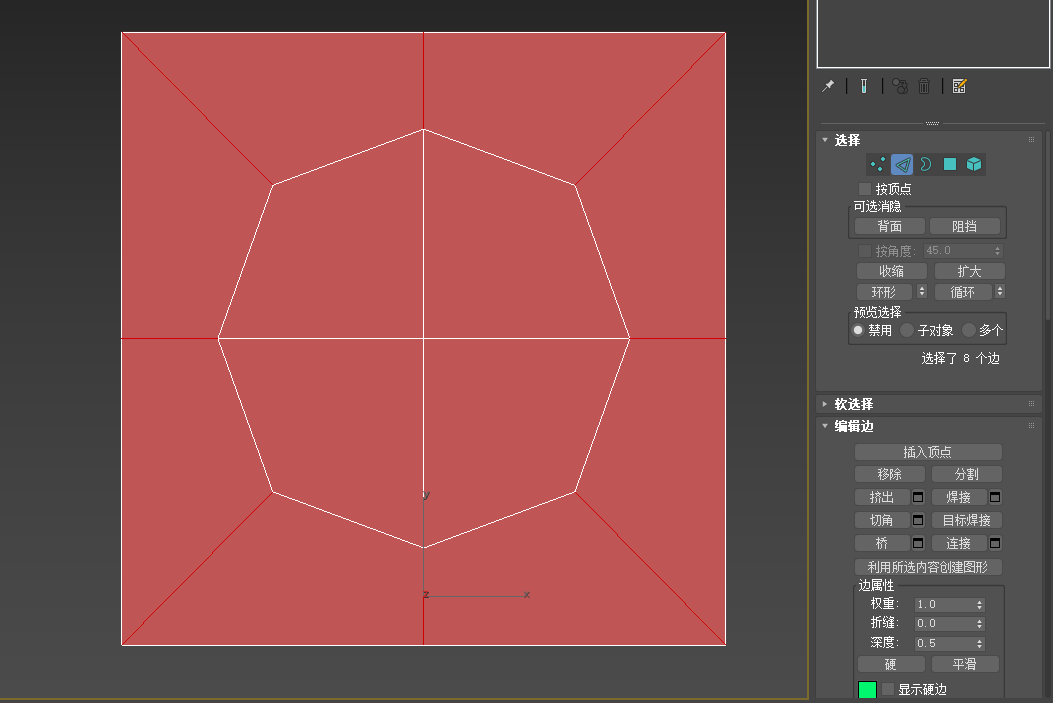

再切换为线模式，将多余的线段全部去掉，我们就得到了一个干净的布线

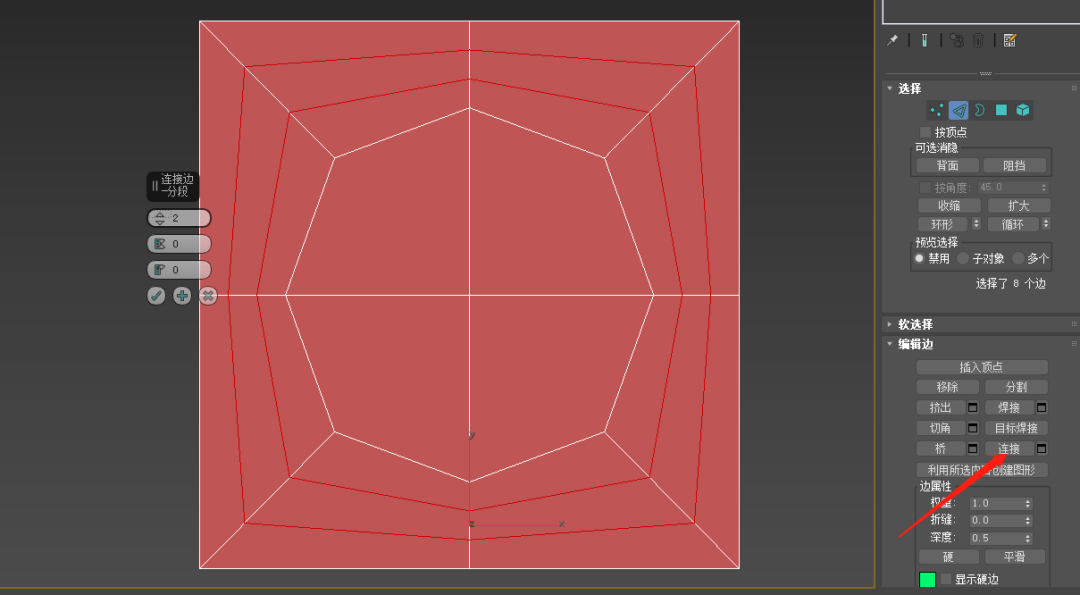

选中图中线，用连接命令加上两圈循环线

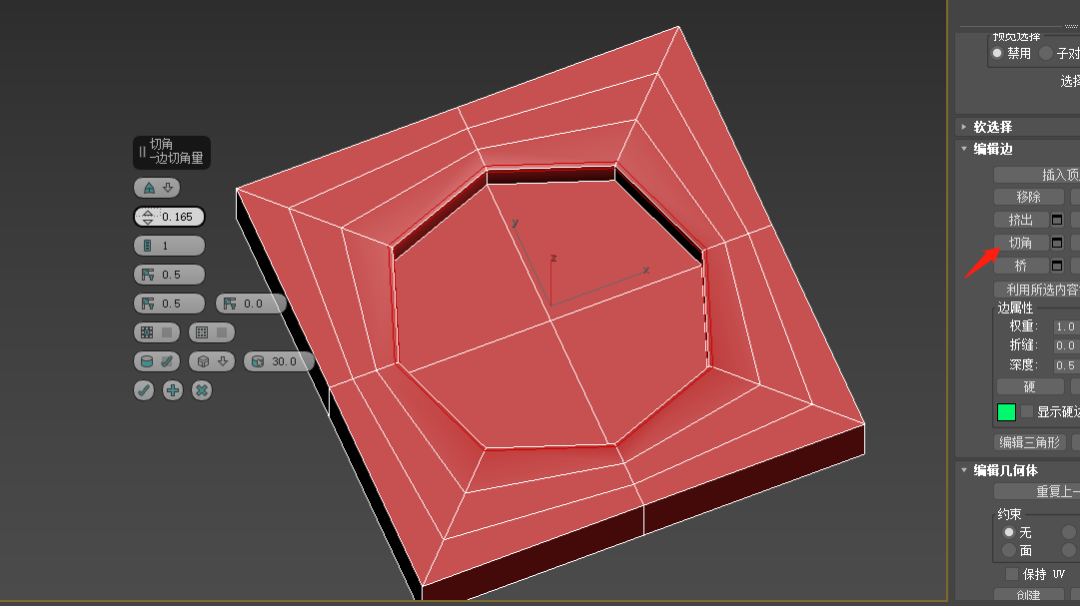

选中圆圈最上层的线，切角（数值合适即可）

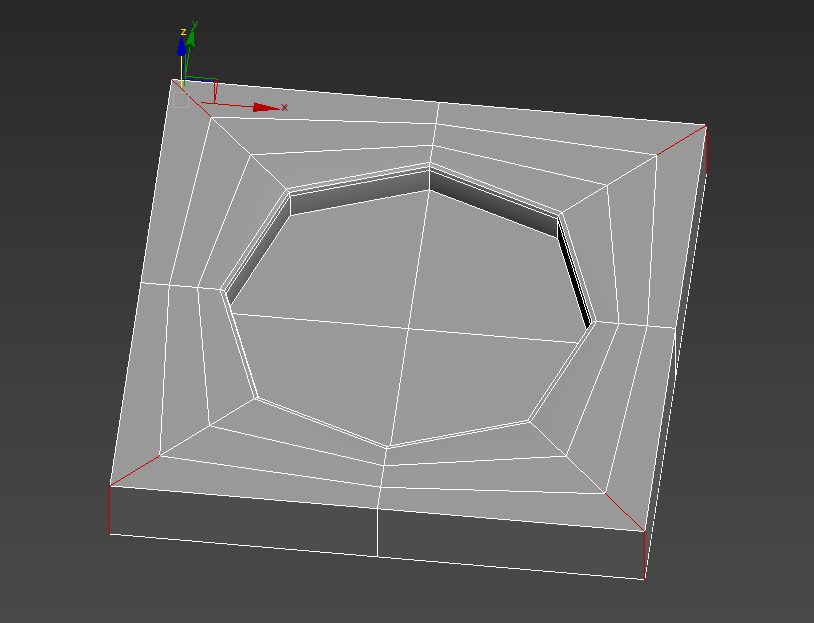

选中四周边上的线，切角（数值合适即可）

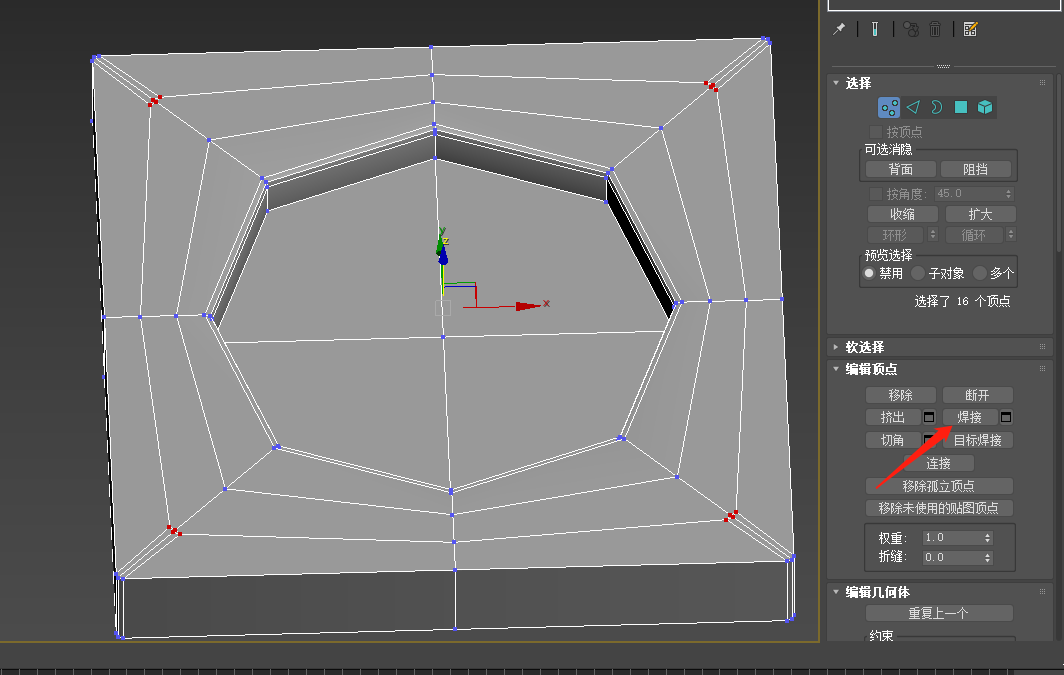

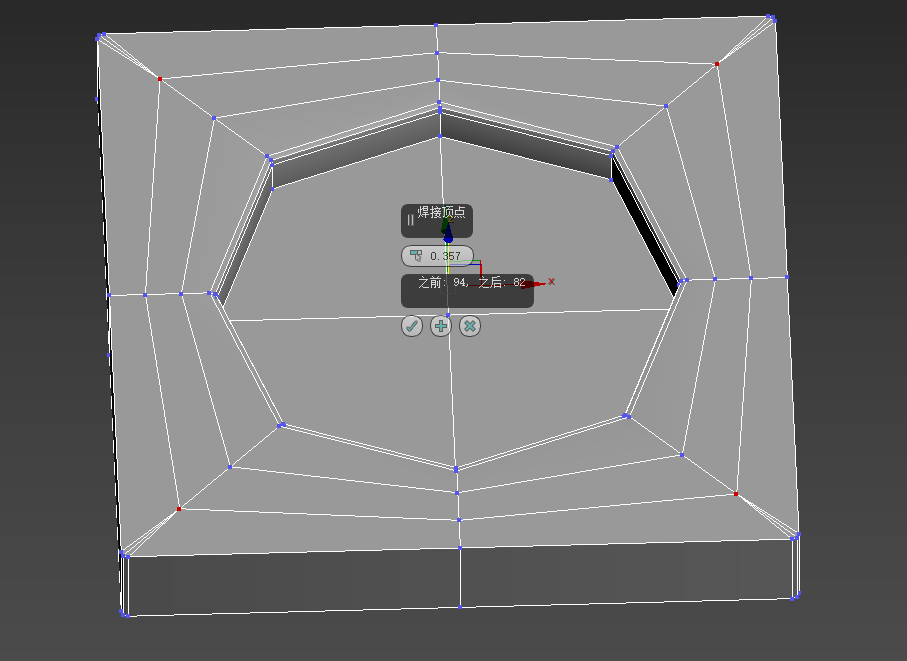

再进入点层级，使用焊接命令，合并图中所选择的点

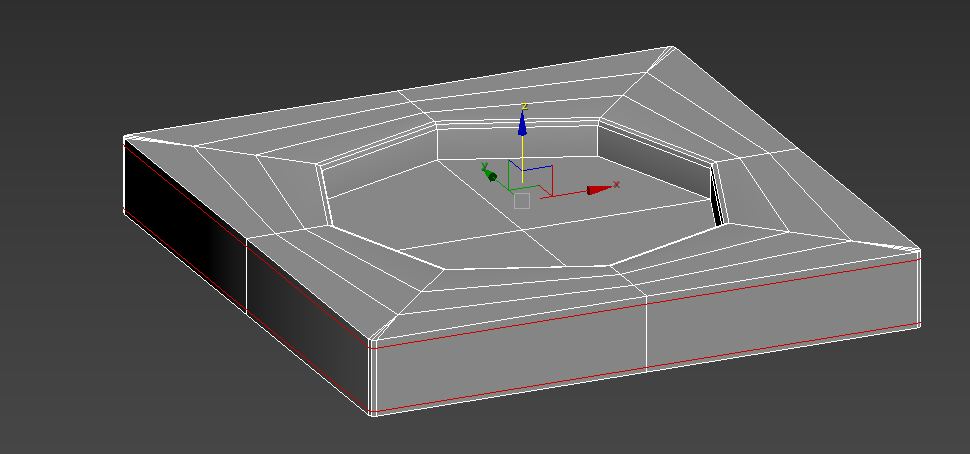

再用连接命令去卡一下其他方向的线，就可以了

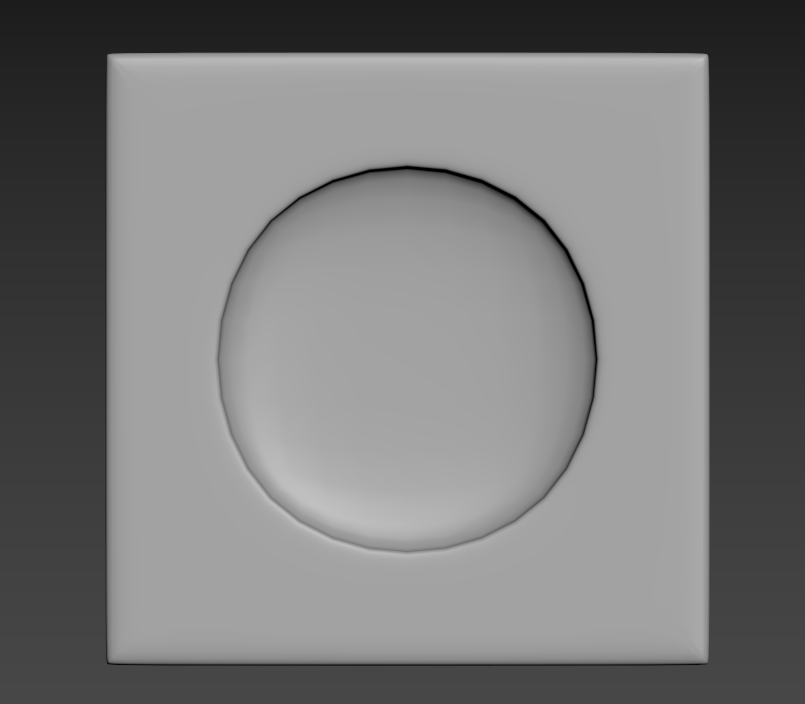

添加涡轮平滑之后的效果

这就是方中带圆模型制作的全部过程了，圆中带方模型的制作过程是跟这个是类似的。

Part6总结

建模布线和卡线主要可以应用在精细度要求比较高的建模需求中。本文主要介绍了布线和卡线的相关概念和应用示例。
