【系统架构设计师】二十三、通信系统架构设计理论与实践①

        通常由一台核心二层或三层交换设备充当网络的核心设备，通过若干台接入交换设备将用户设备(如用户计算机、智能设备等)连接到网络中。
                ● 优点：结构简单，设备投资节约，接入方便。
                ● 缺点：地理范围受限，核心单点故障，扩展能力有限，接入设备较多时核心端口密度要求高。

1.1.2 双核心架构

        通常是指核心交换设备通常采用三层及以上交换机。
                ● 优点：网络拓扑结构可靠性高，接入较为方便。
                ● 缺点：投资较单核心高，核心端口密度要求较高。

1.1.3 环型架构

由多台核心交换设备连接成双RPR(Resilient Packet Ring)动态弹性分组环，构建网络的核心。核心交换设备通常采用三层或以上交换机提供业务转发功能。
● 优点：RPR 具备自愈保护，节省光纤资源，提供多等级、可靠的 QoS 服务，有效利用带宽资源。
● 缺点：投资较高，路由冗余设计实施难度较高且易形成环路，多环智能通过业务接口互通无法直通。

1.1.4 层次型架构

        层次局域网(或多层局域网)由核心层交换设备、汇聚层交换设备和接入层交换设备，以及用户设备等组成。
        （1）核心层：负责高速数据转发。
        （2）汇聚层：提供充足接口，与接入层间实现互访控制。
        （3）接入层：用户设备接入。

层次型架构的优点：易扩展，分级排查网络故障便于维护。

1.2 广域网网络架构

广域网属于多级网络，通常由骨干网、分布网、接入网组成。在网络规模较小时，可仅由骨干网和接入网组成。通常，在大型网络构建中，通过广域网将分布在各地域的局域网互连起来，形成一个大的网络。

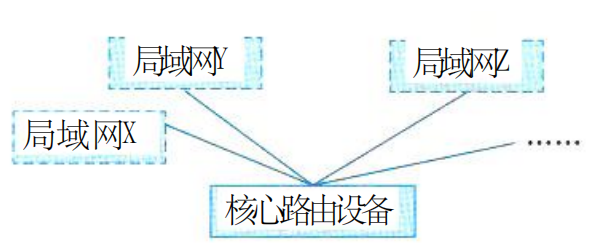

1.2.1 单核心广域网

        通常由一台核心路由设备和各局域网组成。核心路由设备采用三层及以上交换机。网络内各局域网之间访问需要通过核心路由设备。
                ● 优点：结构简单，设备投资节约，局域网互访效率高，新局域网接入方便。
                ● 缺点：核心单点故障，扩展能力欠佳，核心设备端口密度要求较高。

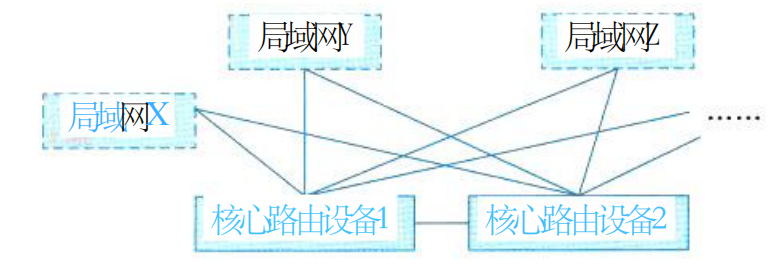

1.2.2 双核心广域网

        通常由两台核心路由设备和各局域网组成。其主要特征是核心路由设备通常采用三层及以上交换机。核心路由设备之间实现网关保护或负载均衡。各局域网访问核心局域网，以及它们相互访问可有多条路径选择，可靠性更高，路由层面可实现热切换，提供业务连续性访问能力。
                ● 优点：网络拓扑结构可靠，路由可热切换，可靠性高，局域网接入较为方便。
                ● 缺点：投资较单核心高，路由冗余设计实施难度较高，核心端口密度要求较高。

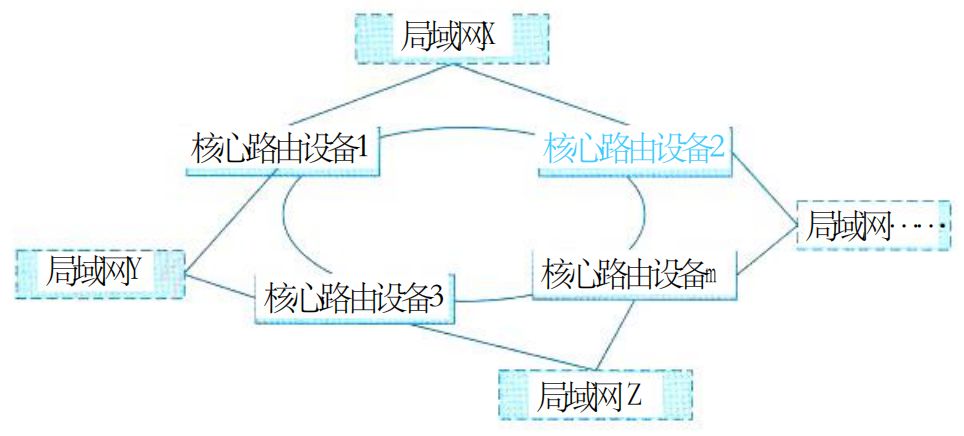

1.2.3 环型广域网

通常是采用三台以上核心路由器设备构成路由环路，用以连接各局域网，实现广域网业务互访。核心路由设备之间具备网关保护或负载均衡机制，同时具备环路控制功能。各局域网访问核心局域网，或互相访问，有多条路径可选择，可靠性更高，路由层面可实现无缝热切换，保证业务访问连续性。
● 优点：接入方便。
● 缺点：投资较高，路由冗余设计实施难度较高且易形成环路，核心端口密度要求较高。

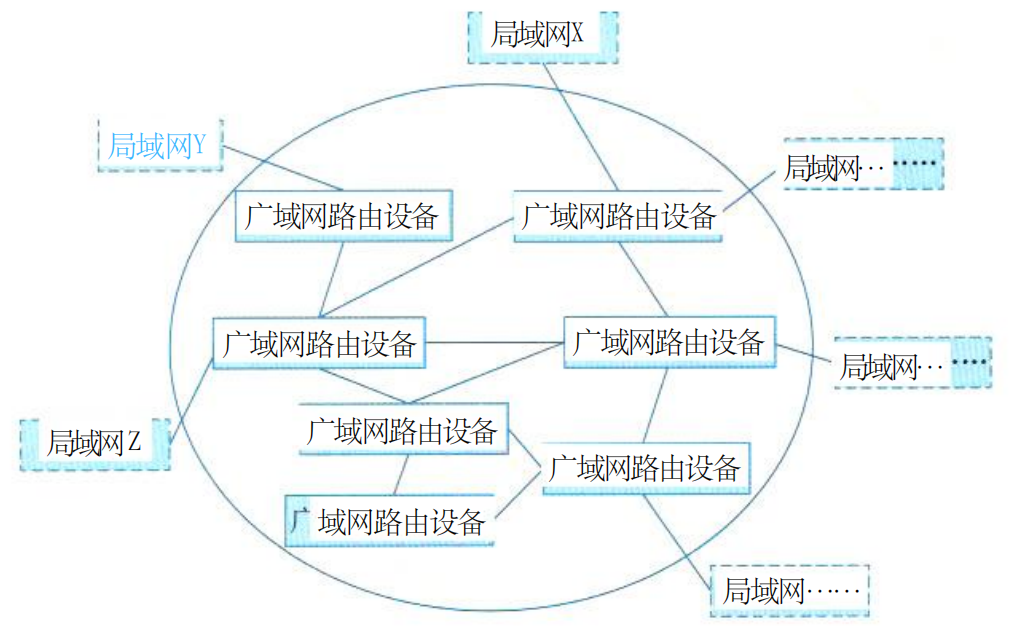

1.2.4 半冗余广域网

由多台核心路由设备连接各局域网而形成的。其中，任意核心路由设备至少存在两条以上连接至其他路由设备的链路。如果任何两个核心路由设备之间均存在链接，则属于半冗余广域网特例，即全冗余广域网。
● 优点：结构灵活，路由灵活，方便扩展，可靠性高。
● 缺点：结构零散，不便管理，不便排障。

1.2.5 对等子域广域网

        通过将广域网的路由设备划分成两个独立的子域，每个子域路由设备采用半冗余方式互连。两个子域之间通过一条或多条链路互连，对等子域中任何路由设备都可接入局域网络。
                ● 优点：路由控制灵活。
                ● 缺点：子域间冗余设计实施难度较高，易形成环路或存在非法路由风险，子域互连设备性能要
求高。

1.2.6 层次子域架构

        半冗余核心划为多个独立子域，子域间存在层次关系，高层次子域连接多个低层次子域。
                ● 优点：扩展性较好，路由控制灵活。
                ● 缺点：子域路由冗余设计实施难度较高，易形成环路或存在非法路由风险，子域互设备性能要求高。

1.3 移动通信网网络架构

移动通信网为移动互联网提供了强有力的支持，尤其是5G 网络为个人用户、垂直行业等
提供了多样化的服务。

1.3.1 5GS与D N 互连

5GS(5G System)在为移动终端用户 (User Equipment,UE)提供服务时通常需要DN(Data Network)网络。各式各样的上网、语音、 AR/VR、工业控制和无人驾驶等5G S 中UPF 网元作为DN 的接入点。5GS 和 DN 之间是一种路由关系。下图给出了5G 网络与 DN 网络连接关系图。

此外，从UE 通过5GS 接入DN 的方式来说，存在两种模式，即透明模式和非透明模式。

1.3.2 透明模式

在透明模式下，5GS 通过UPF 的N 6接口直接连至运营商特定的IP 网络，然后通过防火墙(Firewall)或代理服务器连至 DN (即外部IP网络)，如Internet等。
在此模式下，5GS 至少为U E 提供一个基本ISP服务。对于5GS而言，它只须提供基本的
隧道 QoS 流服务即可。 UE 访问某个 Intranet网络时， UE 级别的配置仅在 UE 和 Intranet网络之间独立完成，这对 5GS 而言是透明的。下图给出了UE 透明接入 5G 网络的示意图。

1.3.3 非透明模式

在非透明模式下，5GS 可直接接入Intranet/ISP,或通过其他 IP 网络(如Internet)接入Intranet/ISP。如 5GS 通过Internet方式接入Intranet/ISP,通常需要在UPF 和 Intranet/ISP之间建
立专用隧道来转发U E 访问Intranet/ISP的业务。 U E 被指派属于Intranet/ISP地址空间的I P地
址。此地址用于U E 业务在UPF、Intranet/ISP中转发。下图17-13 (a)和 (b)分别给出了UE 通
过 5GS 非透明接入 DN 和 UE 的原理图。
