基于MMC变换器的PSCAD仿真研究与应用探索——以张北柔直实际工程为例

mmc四端配电网pscad 张北柔直实际工程pscad仿真
PSCAD直流电网，基于MMC变换器的柔性直流输电PSCAD仿真
500kV/4端/200子模块，有环流抑制控制，子模块均压控制
还有500kV高压混合型直流断路器模型（DCCB）
PSCAD/EMTDC柔性直流输电学习必备

ID:5770693510024697

MATLAB课程报告

PSCAD直流电网，基于MMC变换器的柔性直流输电PSCAD仿真

摘要：本文以PSCAD EMTDC软件为平台，模拟了基于MMC变换器的柔性直流输电系统。该系统采用500kV 4端200子模块的配置，具备环流抑制控制和子模块均压控制功能。此外，本文还引入了500kV高压混合型直流断路器模型（DCCB），来增强系统的稳定性和可靠性。通过该仿真模型，可以辅助工程师们学习柔性直流输电技术，从而提高设计和运行的效率。

关键词：PSCAD EMTDC；柔性直流输电；MMC变换器；环流抑制控制；子模块均压控制；高压混合型直流断路器

一、引言
柔性直流输电技术是一种在电力系统中广泛应用的先进输电方式。它通过直流电路和柔性变换器实现了高容量、长距离的电能传输。然而，柔性直流输电系统的设计和运行涉及到多个复杂的技术问题，需要借助仿真软件进行模拟和验证。本文针对PSCAD EMTDC软件，通过建立基于MMC变换器的柔性直流输电系统仿真模型，进行技术性分析和研究。

二、PSCAD EMTDC软件简介
PSCAD EMTDC（电力系统计算与模拟）是一款被广泛应用于电力系统仿真的软件工具。它采用了模块化的建模方法，可以方便地构建和调试电力系统的各个部分。在本文的研究中，PSCAD EMTDC被用作建立柔性直流输电系统的仿真平台。

三、柔性直流输电系统的概述

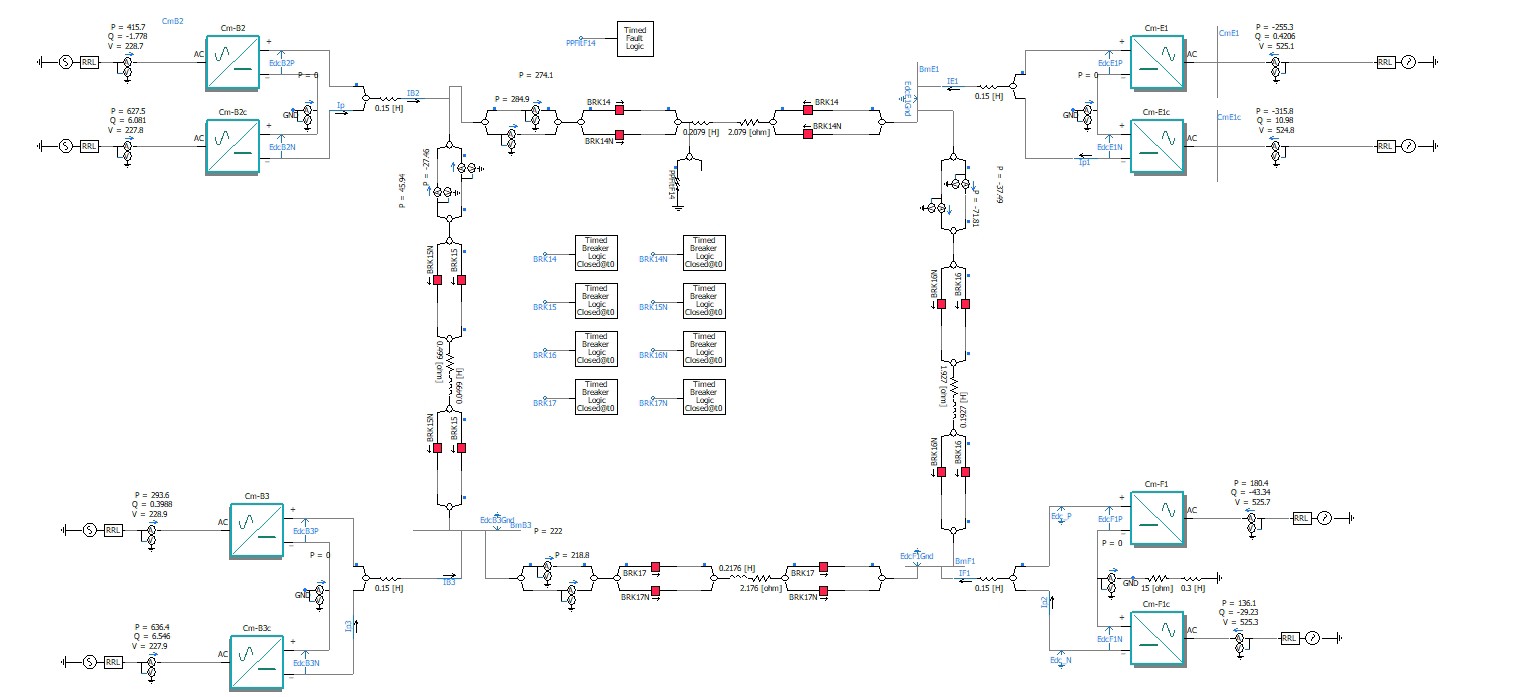

本文所研究的柔性直流输电系统采用了MMC（模块化多电平换流器）变换器。MMC变换器是一种高效率的直流交流转换器，具备较低的电压变化损耗和较高的功率密度。该系统的电压等级为500kV 4端，拥有总共200个子模块。为了保证系统的稳定性，我们引入了环流抑制控制和子模块均压控制功能。

四、MMC变换器的建模与模拟

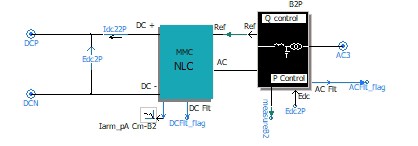

在PSCAD EMTDC中建立MMC变换器的模型是本文的关键步骤之一。MMC变换器的模型包括了多个电容器、电阻器和半桥逆变器。根据设计要求，我们将电容器的电容值设置为合适的数值，电阻器的阻值根据实际情况进行调整，半桥逆变器的PWM调制方式选择合适的方式。通过模拟运行，我们可以观察到MMC变换器的输出电压和电流波形，以及其对电力系统的功率传输特性的影响。

五、环流抑制控制方法
为了消除MMC变换器中可能出现的环流问题，本文采用了环流抑制控制方法。该方法通过调节MMC变换器内部的电流分配，使得各个子模块的电流维持在合理范围内。在PSCAD EMTDC软件中，我们可以设置相应的控制算法，并通过仿真验证其有效性。通过环流抑制控制，我们可以避免系统中发生不必要的电流波动，提高系统的稳定性。

六、子模块均压控制方法
除了环流抑制控制，本文还引入了子模块均压控制方法来提高系统的电压稳定性。子模块均压控制方法通过调节MMC变换器中各个子模块的电容电压，使得它们维持在相近的数值范围内。在PSCAD EMTDC软件中，我们可以设置相应的电压控制策略，并进行仿真测试。子模块均压控制方法能够有效减小子模块之间的电压差异，提高系统的运行效率和可靠性。

七、高压混合型直流断路器模型
为了增强柔性直流输电系统的故障处理能力，本文引入了高压混合型直流断路器模型（DCCB）。DCCB主要用于断开故障部分的电路，以保护整个系统的安全运行。在PSCAD EMTDC软件中，我们可以设置DCCB的工作参数，并通过仿真验证其性能。高压混合型直流断路器模型对于系统的故障隔离和恢复具有重要的作用。

八、结论
本文基于PSCAD EMTDC软件，通过建立基于MMC变换器的柔性直流输电系统仿真模型，深入研究了环流抑制控制和
