一、概述

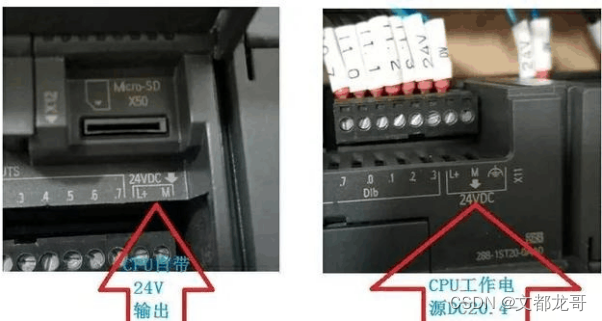

对于刚接触PLC或电⽓相关⼯作的⼩伙伴来说,有时对⼀些接线图没办法看懂,今天我们针对SMART系列的PLC接线做⼀个说明!⼀、电源接线电源接线针对不同型号的PLC电压等级也是不同的,主要看具体型号及PLC外壳的电源标识;如下图是ST20的PLC,⾃带24V输出和⼯作电源不能搞混淆。

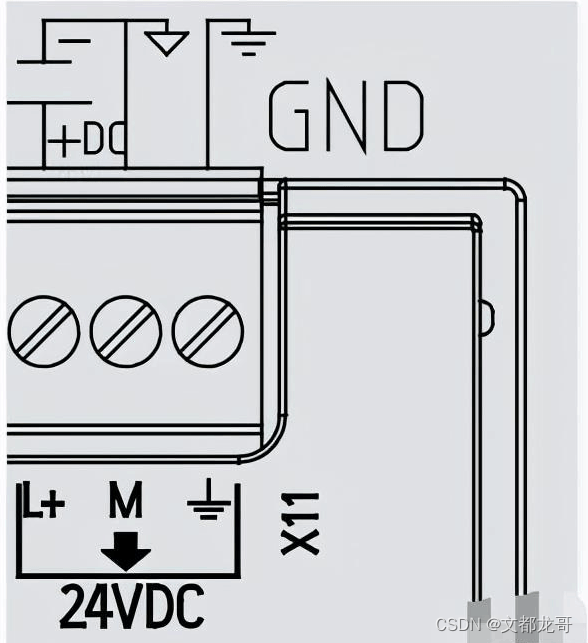

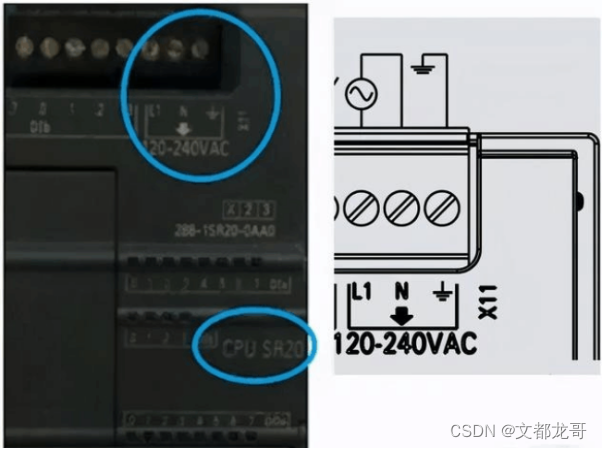

如上图所⽰ L+与DC24V正极接⼀起,M端和DC24V负极接⼀起,这样CPU的供电就完成了。那对于继电器型的PLC来说,供电电源和晶体管型的就不⼀样了,继电器型的PLC供电电源是AC85-264V及47-63HZ的交流电。
对于电源接线来说,也是⽐较简单的,但不能交流接直流;直流接交流
⼆、输⼊接线

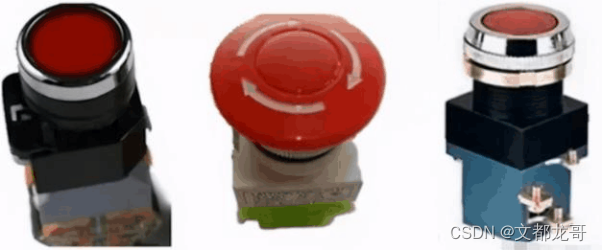

输⼊接线分为有源信号输⼊和⽆源信号的输⼊;⽆源输⼊:表⽰只需要⼯作电源,不需要控制电源(如按钮,⾏程开关等)如下图所⽰为⽆源输⼊种类。
有源信号的输⼊:除了控制电源以外还需要单独提供⼯作电源(如接近开关、光电开关等)如下图所⽰为有源信号的种类。
S7-200SMART的输⼊接线分为源型和漏型两种;1M为公共端,即可以接正极也可以接负极,所以有了源型和漏型之说。
在S7-200SMART系列PLC中,当1M 接电源正极时,信号从公共端1M流⼊则是源型接法(也称为共阳极接法)当1M 接电源负极时,信号从公共端1M流出则是漏型接法(也称为共阴极接法)如下图所⽰
接近开关等有源信号的种类按输出类型分为PNP和NPN两种,对于PLC来说,选择PNP和NPN型的传感器在接⼊到PLC时的接线⽅式是不⼀样的,这⼀块对于学习PLC的电⽓⼈员来说是必须要掌握的⼀点。
常⽤的接PNP或NPN型传感器为三线制的居多(如下图所⽰)棕⾊和蓝⾊分别表⽰24V的正负极,⿊⾊表⽰信号的输出;从图中可看出,NPN型在导通时,⿊⾊和蓝⾊类似于连接在⼀起,输出⿊⾊线接PLC输⼊点时为0V,所以信号输出为低电平,也称之为源型输⼊(共阳极输⼊)⽽对于PNP型来说导通时,⿊⾊和棕⾊类似于连接在⼀起,输出⿊⾊线接PLC输⼊点时为24V,所以信号输出为⾼电平,也称之为漏型输⼊(共阴极)
三、输出接线
如上图所⽰为输出接线的元器件种类输出分为两种,分别是继电器输出型和晶体管输出型。
继电器型的输出特点:
1、CPU供电电源需要使⽤AC220V供电。
2、不同的公共点可接不同的交直流负载,并且电压等级可以不同。
3、负载能⼒强,每个输出点可达2安培;同时抗⼲扰能⼒强。
4、但是响应速度慢,不适合⾼频率动作的负载。晶体管型的输出特点:
1、CPU供电电源只需要使⽤DC24V供电。
2、只能⽀持DC24V的负载。
3、每个输出点的负载能⼒为0.5安培。
4、响应速度快,适合⾼频率动作的负载。
5、能实现⾼速脉冲输出,控制伺服或步进电机实现精准定位控制。
如上图所⽰继电器输出是⼀组共⽤⼀个⼲节点,可接交流也可接直流,但是同⼀组只能接同⼀个类型的电压等级;对于直流电流来说,公共端可接正也可接负。⽽对于晶体管型的输出只能接源型,不能接漏型,即输出为24V;所以它类似于PNP型传感器,1L+和1M相当于传感器的棕⾊和蓝⾊线,⽽输出Q点相当于传感器的⿊⾊输出线;为此1L+和1M连接24V正负极。
四、数字量扩展模块接线
EM AQ02
EM AQ04
EM DR32
EM DT32
五、信号板接线
六、模拟量接线
EM AE04
