西门子S7-200 SMART PLC学习笔记（二）用现场案例图纸学会SMARTPLC选型及硬件接线

选型

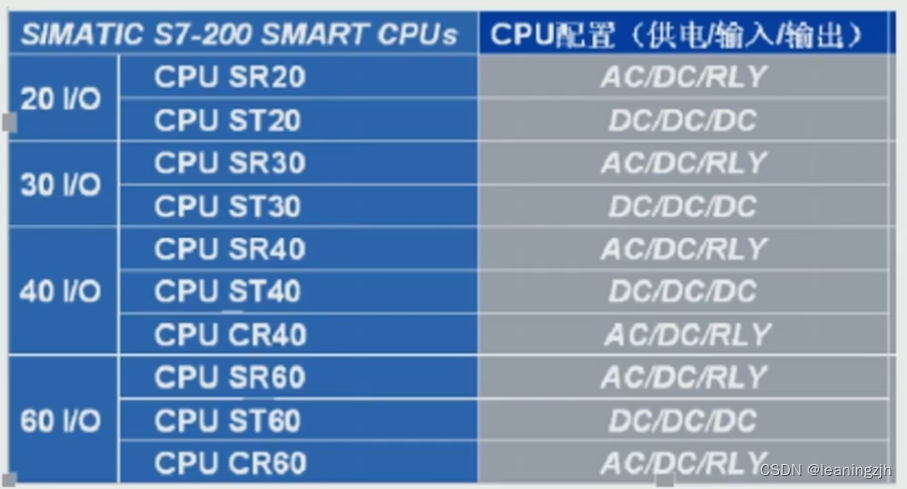

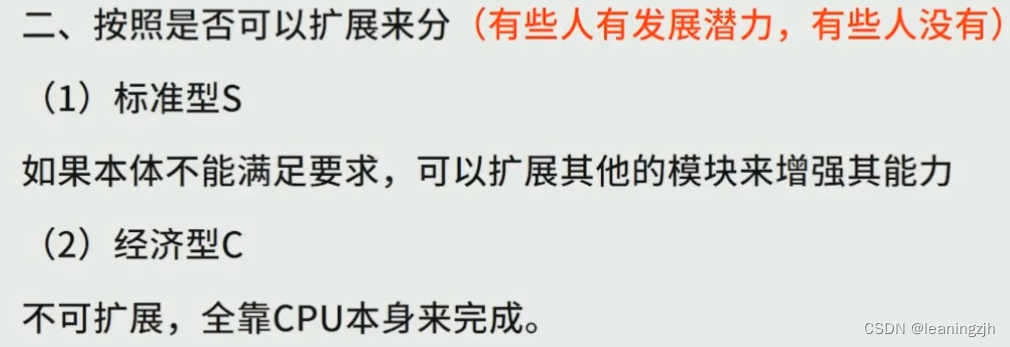

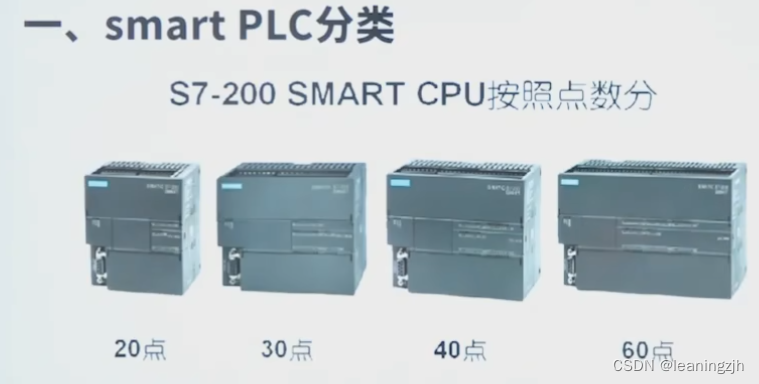

SMART PLC型号有哪些

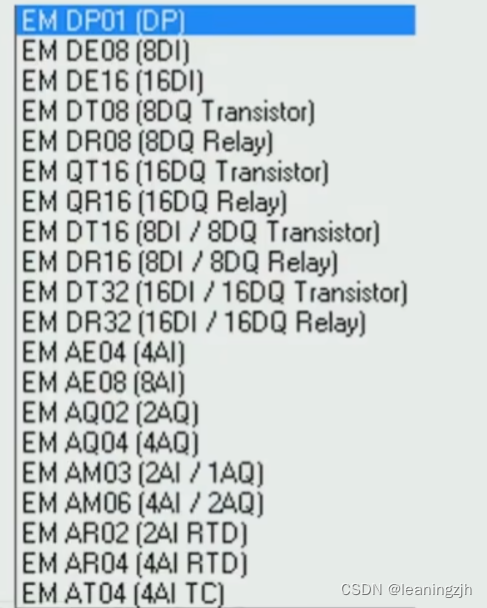

SMART PLC的扩展模块分类

需要已知的信息
1、PLC不能独立完成所有事情，只能是核心部件
2、最多可以扩展多少个模块?
3、最多可以带动多少路模拟量?

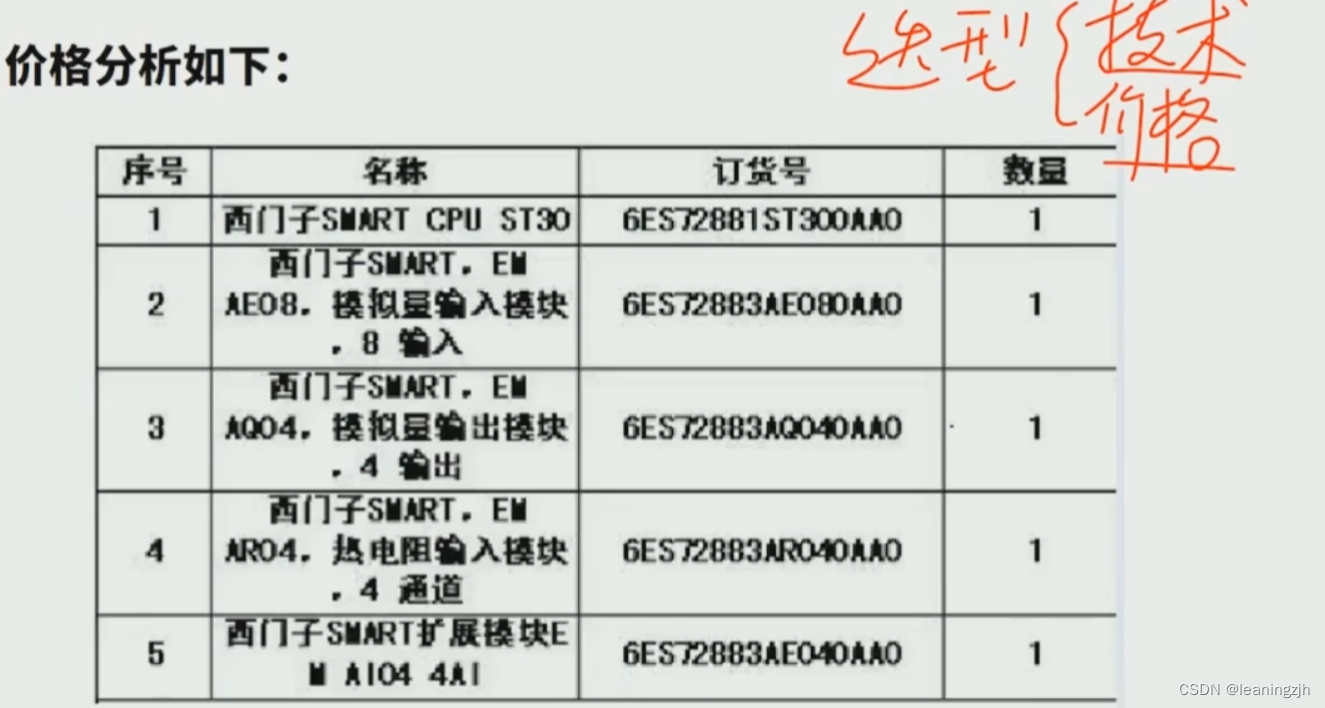

4、不同模块的价格如何?
5、如果需要定位、通信、模拟量，我们应该怎么选型?

分两大类

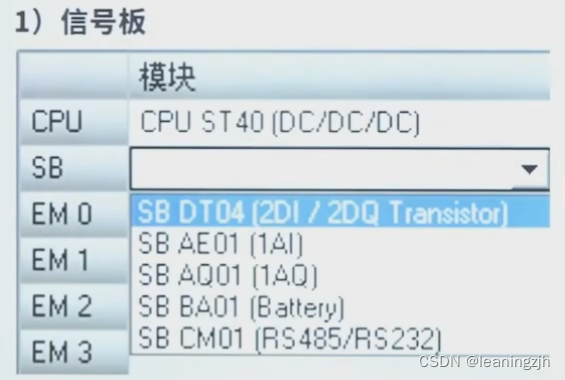

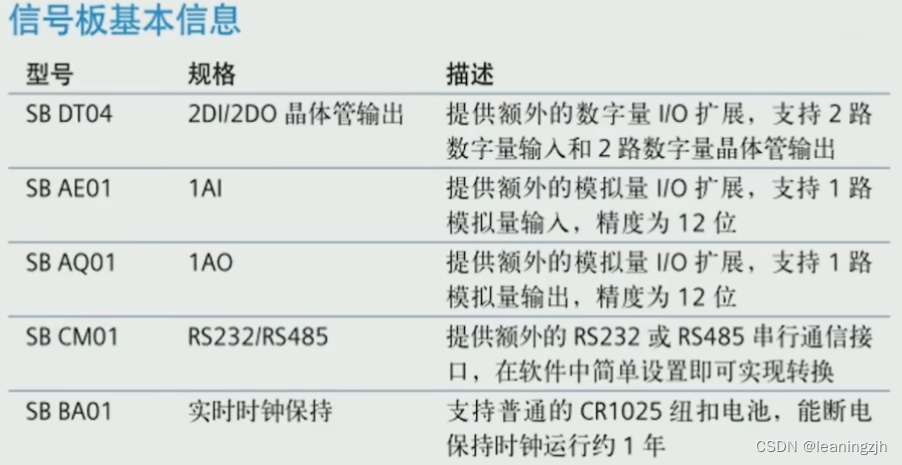

1、信号板

2、扩展模块

DP:通讯
DI:输入

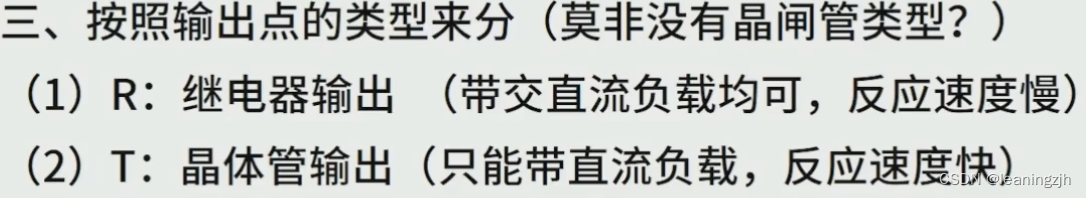

DQ:输出 T:晶体管 R:继电器
A:模拟量 RTD、TC:测温

最多可以扩展多少个模块呢?
SB信号板1个+6个模块，6+1下
以模拟量为例，最多是49路模拟量输入，最多25路模拟量输出。

 ​​​​定位的时候，需要选什么样的PLC?

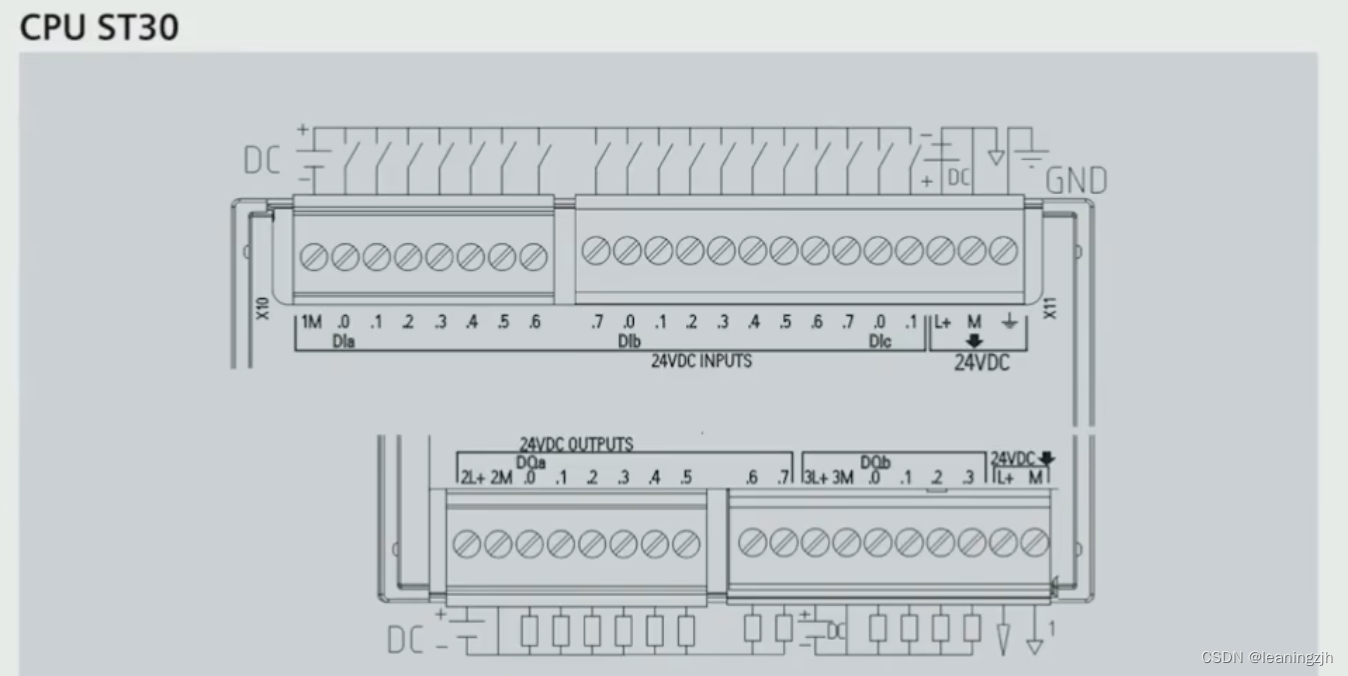

答:选择晶体管类型的，比如ST30，支持3轴100KHZ的高速脉冲输出。

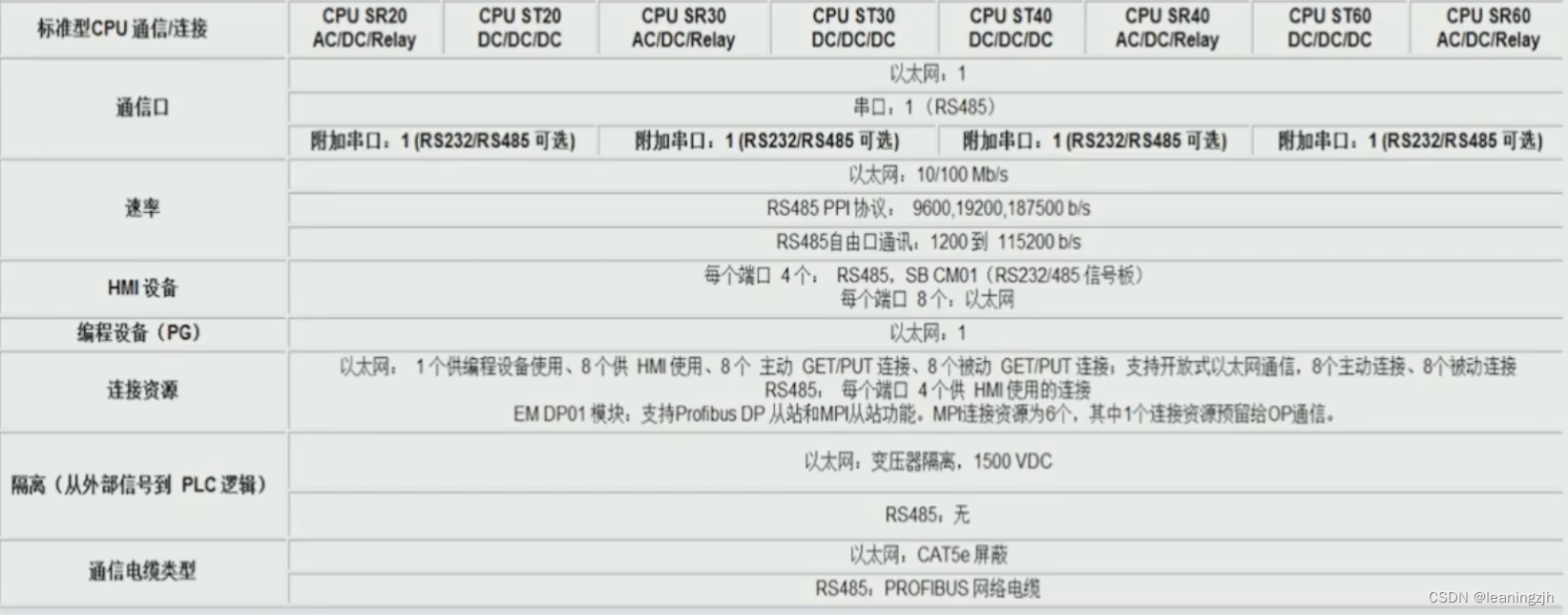

总结:
1个串口(485或者232)最多连接4个HMI(485头的3对3,8对8，并到一起)
以太网口最多连接8个HMI(通过交换机)
EMDP01模块连接资源为6个

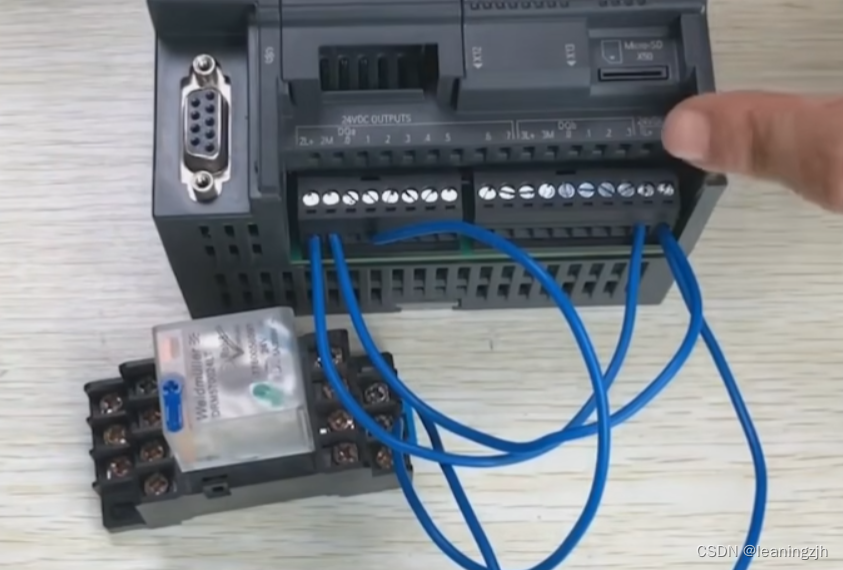

输出点接线方式汇总

总结:
1、继电器类型的接交流、直流负载都可以，电源可以不分正负极。但是，一般要求L接正或者火线。同一组的负载电源要求一致，组与组之间可以不一致。
2、晶体管类型的只能接直流负载，正负极是确定的

练习:画出电机正反转控制的PLC接线图
作业:画出星三角转换的PLC接线图

输入点接线方式汇总

 需要解决的问题:
1、普通按钮怎么接到PLC上?

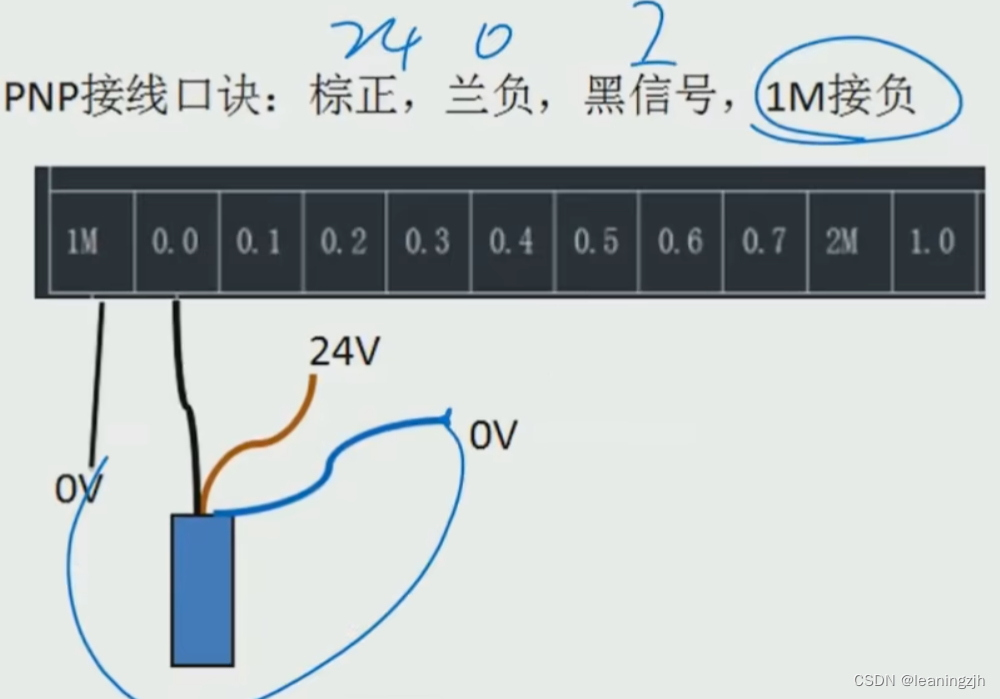

2、NPN和PNP传感器怎么接到PLC上?

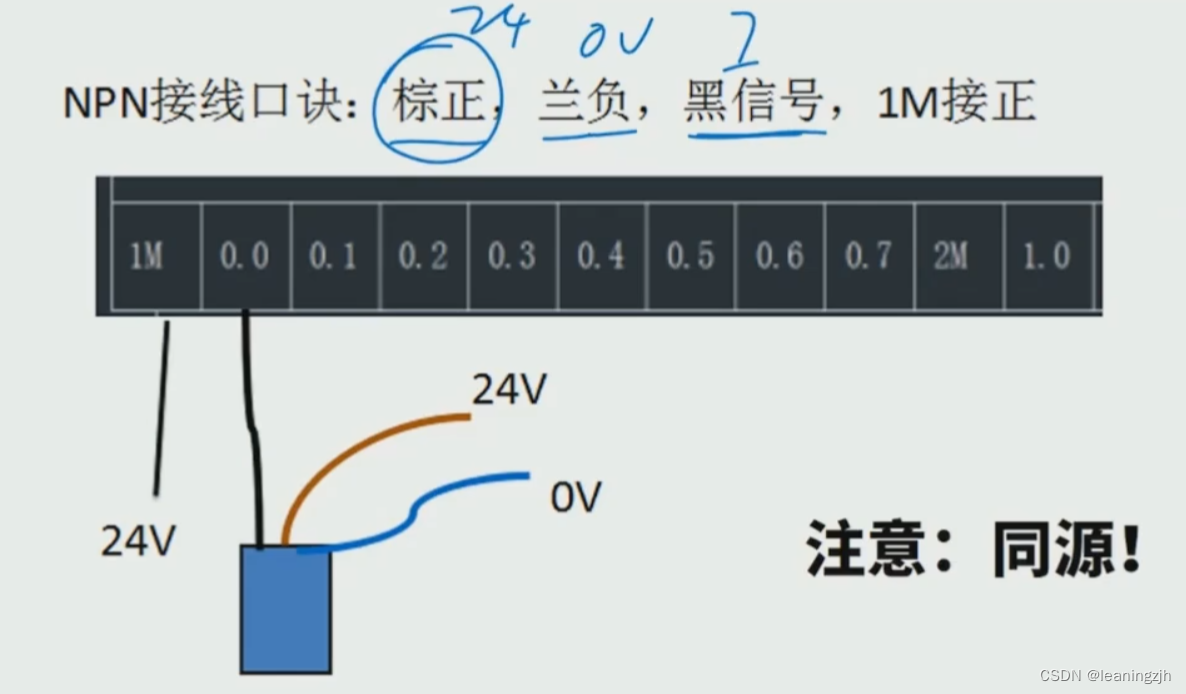

关于NPN和PNP高低电平的说明:
(1)NPN:有信号的时候，输出低电平。用万用表的黑表笔接负，红表笔接黑线(即信号线)，如果没有信号，即I点不通，则此时万用表显示24V，如果有信号，则显示0V，因此输出低电平，所以1M公共端接24V。
(2)PNP刚好相反

模拟量输入输出模块接线

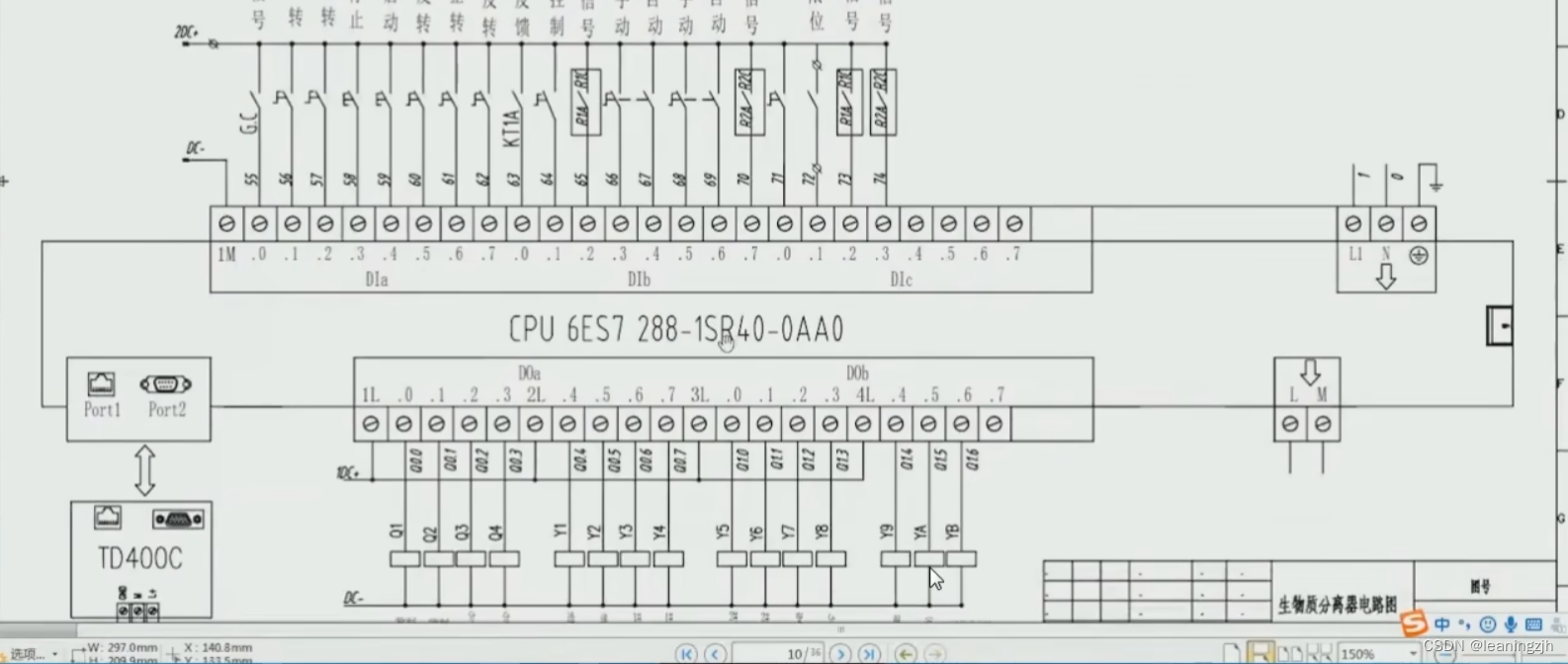

生物分离器图纸PLC接线讲解

学习目的

1、smartPLc怎么选型、不同型号价格如何
2、除了CPU本身，我们还应该会用哪些模块
3、一个按钮和传感器怎么接到PLC上
4、让阀门打开或者电机转动，如何在PLC上实现
5、源型漏型、高电平输出、低电平输出需要掌握吗?
6、现场的压力传感器或其他传感器怎么把信号给PLC?
