如何使用Visio画UML图（用例图、类图、包图）

如何使用Visio画UML图（用例图、类图、包图）

一 下载安装Visio

为了不覆盖原本的账户，并且节省时间，某宝6块钱还是很值得，本博客使用得是2021版

接下来让我们开始画UML图

一 用例图

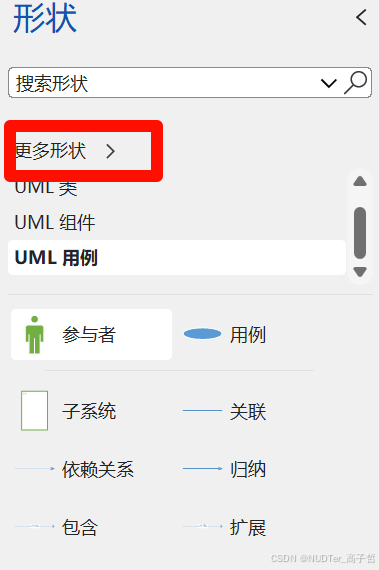

在Visio中点击更多形状，有丰富的形状可供使用

用例：用例表示系统的功能，一个用例是系统功能的一个通用描述，系统的用例构成了系统的所有使用功能。可以将用例应用到整个系统，也可以将用例应用到系统的一部分，如子系统等。一个系统通常需要多个用例来描述系统需求。用例表示为一个椭圆。

参与者：参与者是用例的启动者，处于用例的外部并且能够初始化一个用例，是系统外部的参与者，可以是用户、外部硬件、其他系统。

关系类型	说明	表示符号
关联	参与者与用例之间的关系
泛化	参与者之间或者用例之间的关系
包含	用例之间的关系
拓展	用例之间的关系

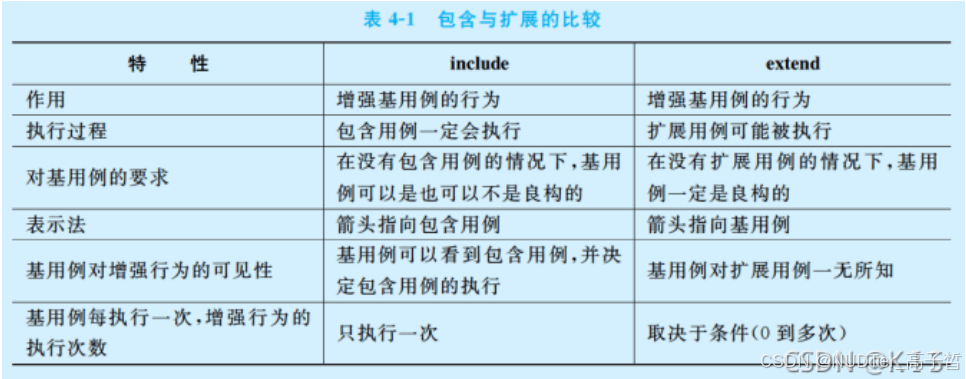

包含和拓展的比较

用例图举例

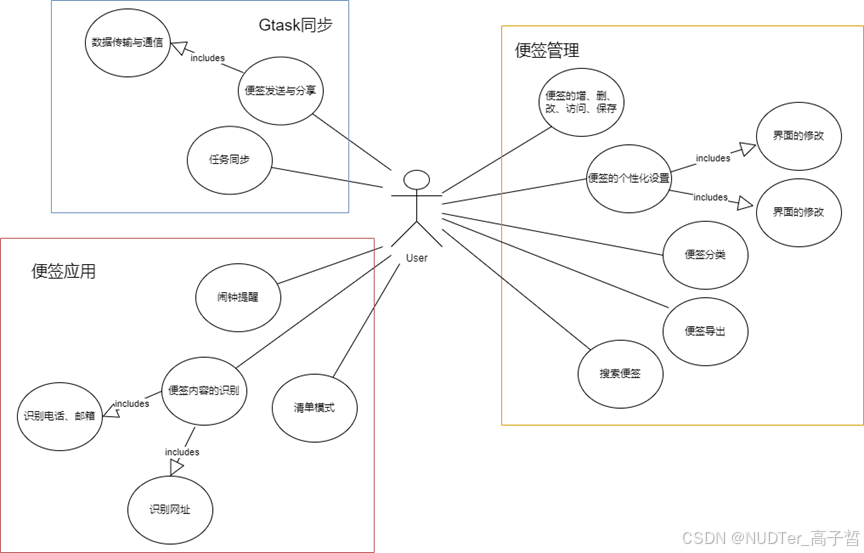

“小米便签”开源软件的用例图

三 类图

创建一个类图

类

类图之间的关系
注意箭头指向

关系类型	说明	图例
继承	箭头指向父类
接口实现
关联
直接关联
聚合	成员可以脱离整体而存在
依赖	箭头指向被依赖方
复合（组合）	整体不存在，部分也不存在

类图举例

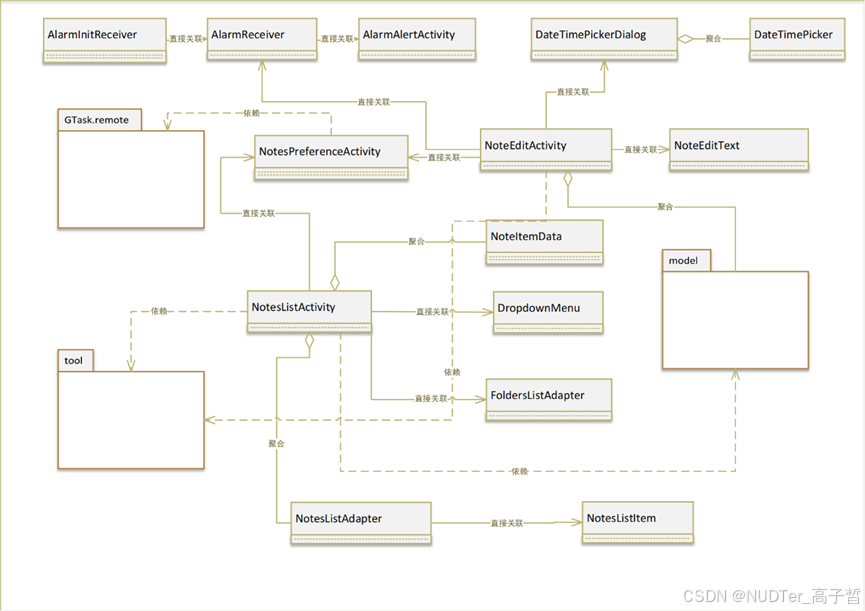

“小米便签”开源软件的UI包类关系图

四 包图

包图： 包图是在 UML 中用类似于文件夹的符号表示的模型元素的组合。系统中的每个元素都只能为一个包所有，一个包可嵌套在另一个包中。使用包图可以将相关元素归入一个系统。一个包中可包含附属包、图表或单个元素。

包类关系图举例

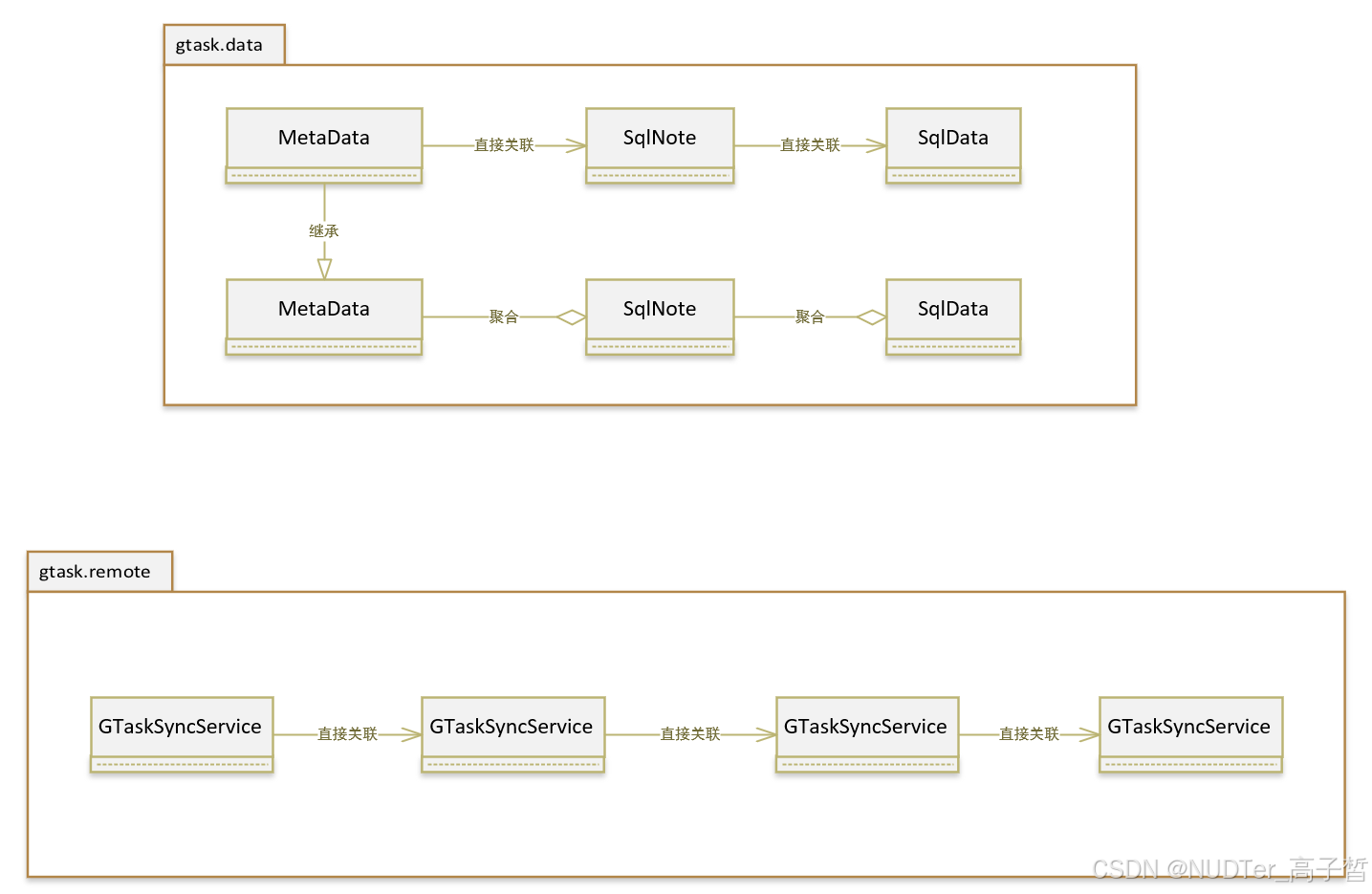

“小米便签”开源软件的部分包类关系图
