lvs概述

LVS概述

lvs（linux virtual server）为解决高并发场景下服务器负载瓶颈的一种负载均衡手段。基于四层的负载均衡，可以达到400多万的并发量，远高于haproxy及nginx。

1.nat模式

nat模式特点：
1.调度器必须有两块网卡，DIP和RIP必须在同一网段中，RS的网关地址必须指向DR的内网卡IP地址
2.调度器在接收客户端的请求的时候，修改的是目标IP，在给客户端返回数据的时候，修改的是源IP
3.支持端口映射
4.请求和响应报文都经由调度器转发：高负载场景中，dircetor可能成为瓶颈

实验步骤：

前提：real server 安装httpd 服务并配置index.html区分node1和node2

1.安装ipvsadm

	yum install -y ipvsadm

2.分别为调度器和Rserver配置vip dip rip 并将rip的网关设置为dip

3.开启路由转发，将vip的数据包经由内核转发到dip上（从input直接丢到output链）：

	echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
	sysctl -p             # 加载,使得配置文件立即生效

4.配置ipvsadm 规则

添加集群：
		ipvsadm -A -t 192.168.220.128:80 -s rr     # 使用80端口，调度模式为轮询
添加后端服务器
		ipvsadm -a -t 192.168.220.128:80 -r 172.16.2.101 -m # 添加101real server 模式为nat
		ipvsadm -a -t 192.168.220.128:80 -r 172.16.2.101 -m # 添加102real server

5.保存配置

	ipvsadm -S -n> /etc/sysconfig/ipvsadm

6.测试

访问：http://192.168.220.128

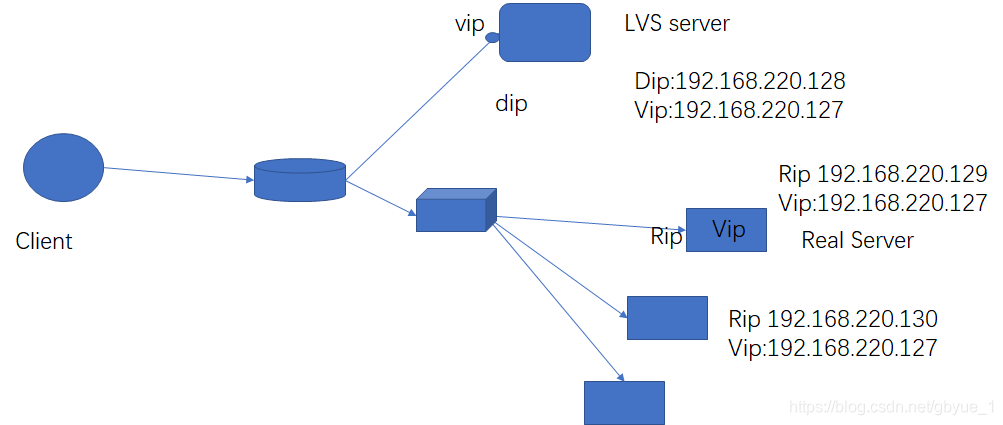

2.dr模式

dr模式特点：
1.real server和调度器都需要配置vip节点，其中 real server 中的vip不能宣告arp请求，确保vip报文通过调度器发往realserver，其中调度器将报文直接发送到挑选的real server 上并不更改tcp/ip 头部。
2.real server 接收到请求后 报文的源地址为cip 目的地址为vip ，因为服务器在lo接口上配置了vip，因此可以对报文进行 处理，经过内核转发到lo接口上进行处理，处理完毕后必须从lo接口出去，做IP转发到本地网卡，后进行路由到客户端。

arp_ignore参数的作用是控制系统在收到外部的arp请求时，是否要返回arp响应。
　　arp_ignore参数的作用是控制系统在收到外部的arp请求时，是否要返回arp响应。
　　arp_ignore参数常用的取值主要有0，1，2，3~8较少用到：
0：响应任意网卡上接收到的对本机IP地址的arp请求（包括环回网卡上的地址），而不管该目的IP是否在接收网卡上。
1：只响应目的IP地址为接收网卡上的本地地址的arp请求。
2：只响应目的IP地址为接收网卡上的本地地址的arp请求，并且arp请求的源IP必须和接收网卡同网段。
3：如果ARP请求数据包所请求的IP地址对应的本地地址其作用域（scope）为主机（host），则不回应ARP响应数据包，如果作用域为全局（global）或链路（link），则回应ARP响应数据包。
4~7：保留未使用
8：不回应所有的arp请求
　　sysctl.conf中包含all和eth/lo（具体网卡）的arp_ignore参数，取其中较大的值生效。
　　　　arp_announce的作用是控制系统在对外发送arp请求时，如何选择arp请求数据包的源IP地址。（比如系统准备通过网卡发送一个数据包a，这时数据包a的源IP和目的IP一般都是知道的，而根据目的IP查询路由表，发送网卡也是确定的，故源MAC地址也是知道的，这时就差确定目的MAC地址了。而想要获取目的IP对应的目的MAC地址，就需要发送arp请求。arp请求的目的IP自然就是想要获取其MAC地址的IP，而arp请求的源IP是什么呢？ 可能第一反应会以为肯定是数据包a的源IP地址，但是这个也不是一定的，arp请求的源IP是可以选择的，控制这个地址如何选择就是arp_announce的作用）
　　　　arp_announce参数常用的取值有0，1，2。
0：允许使用任意网卡上的IP地址作为arp请求的源IP，通常就是使用数据包a的源IP。
1：尽量避免使用不属于该发送网卡子网的本地地址作为发送arp请求的源IP地址。
2：忽略IP数据包的源IP地址，选择该发送网卡上最合适的本地地址作为arp请求的源IP地址。
　　sysctl.conf中包含all和eth/lo（具体网卡）的arp_ignore参数，取其中较大的值生效。

实验步骤：

前提：real server 安装httpd 服务并配置index.html区分node1和node2

1.安装ipvsadm

	yum install -y ipvsadm

2.在配置vip及rip之前，需要将real server中的arp_ignore和arp_announce配置进行修改，以防争抢vip

	#arp_ignore=1 只响应目的地址为本机网卡的arp请求
	#arp_announce=2 响应从lo接口接收，从lo接口发送出 进行路由
	echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
	echo 1 > /proc/sys/net/ipv4/conf/ens33/arp_ignore
	echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
	echo 2 > /proc/sys/net/ipv4/conf/ens33/arp_announce

3.分别为调度器和Rserver配置vip dip rip 并将rip的网关设置为dip

4.开启路由转发，将vip的数据包经由内核转发到dip上（从input直接丢到output链）：

	echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
	sysctl -p             # 加载,使得配置文件立即生效

5.配置ipvsadm 规则

添加集群：
		ipvsadm -A -t 192.168.220.127:80 -s rr     # 使用80端口，调度模式为轮询
添加后端服务器
		ipvsadm -a -t 192.168.220.127:80 -r 192.168.220.129 -g # 添加101real server 模式为dr
		ipvsadm -a -t 192.168.220.127:80 -r 192.168.220.130 -g # 添加102real server

6.保存配置

	ipvsadm -S -n> /etc/sysconfig/ipvsadm

7.测试

访问：http://192.168.220.127
