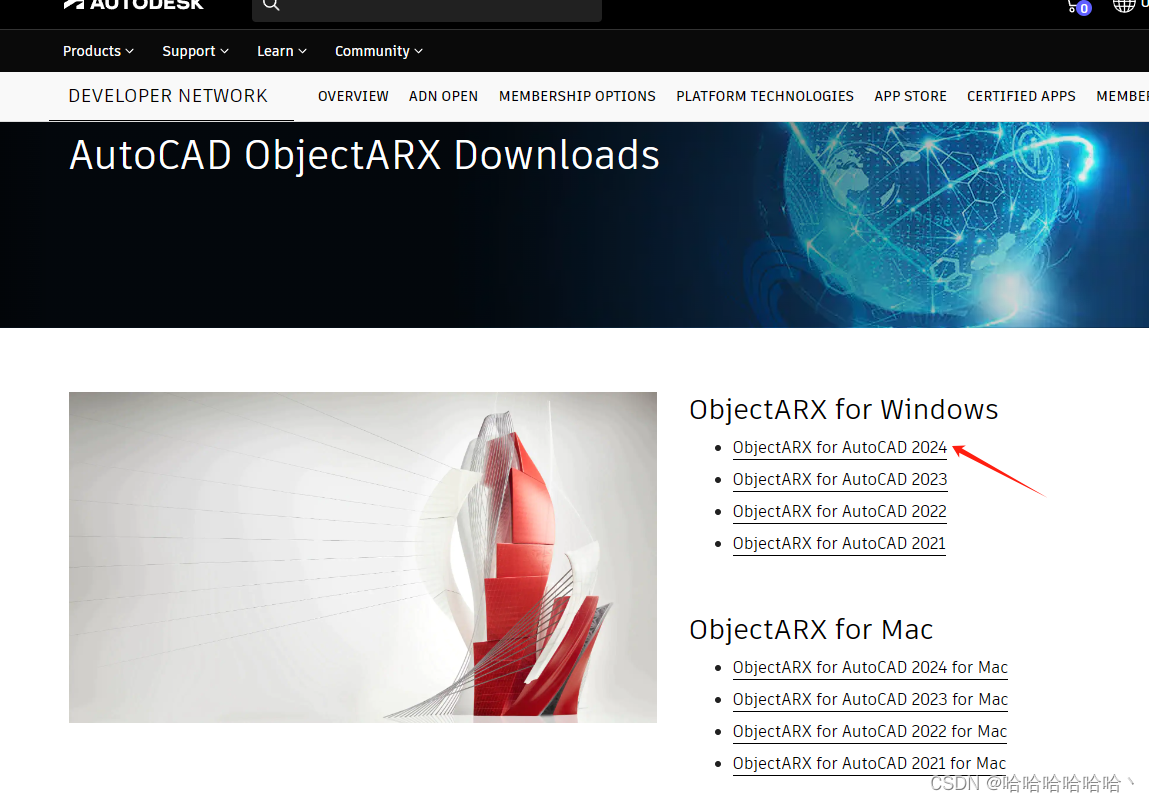

一、下载SDK

下载地址：

AutoCAD DXF Archive | Autodesk Developer Network

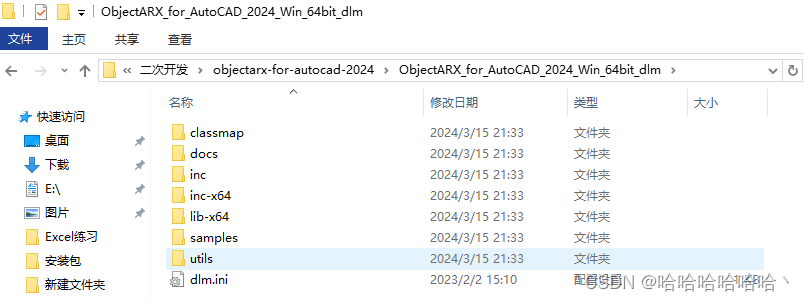

安装SDK

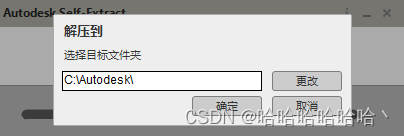

选择解压的文件路径

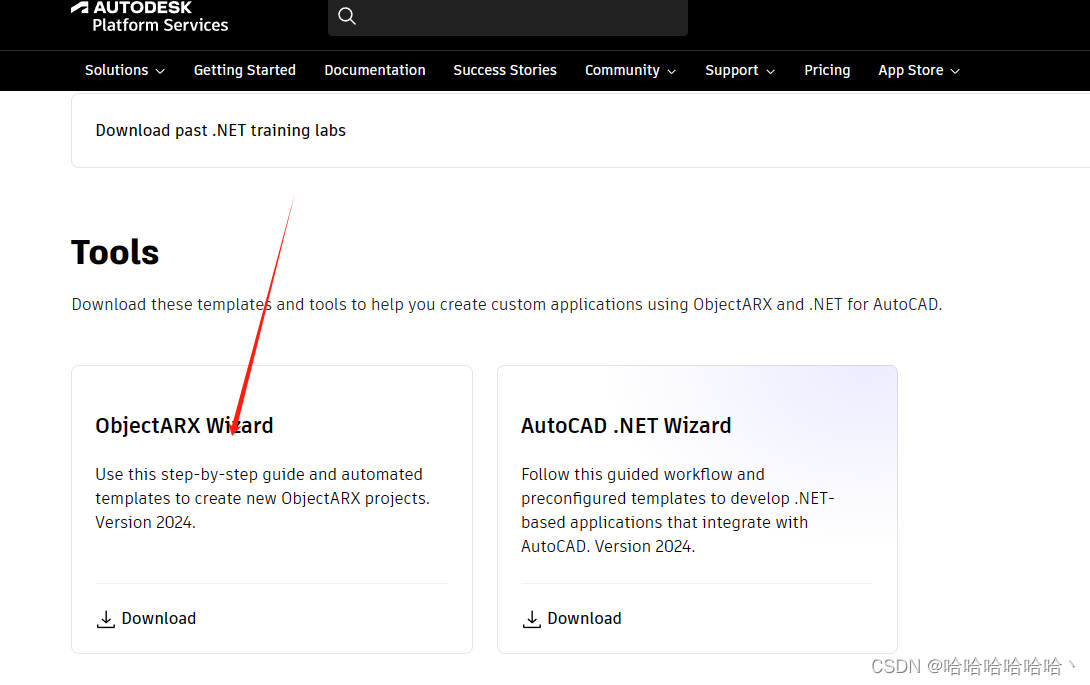

二、下载ObjectARX Wizard

下载地址：AutoCAD API | Autodesk Platform Services (APS)

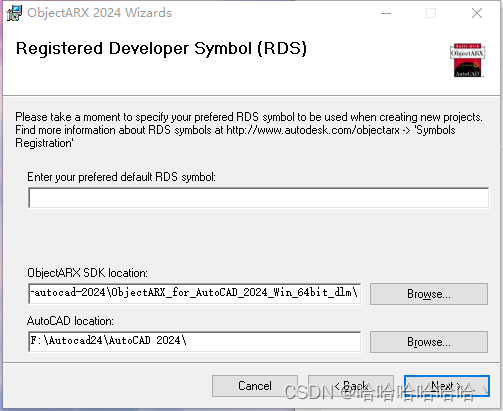

安装Wizard

三、修改文件

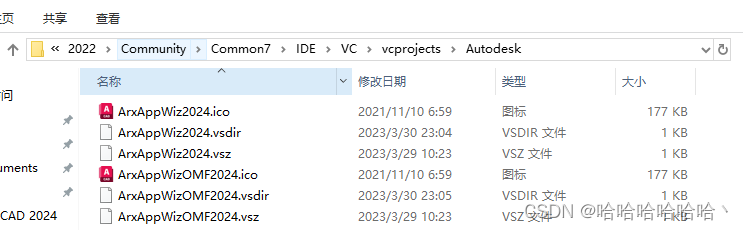

　有两个vsz结尾的文件（ArxAppWiz20xx.vsz和ArxAppWizOMF20xx.vsz），在你VS安装目录中的Common7\IDE\VC\vcprojects\Autodesk文件夹中

用编辑器打开这两个文件

1.ArxAppWiz20xx.vsz中的ABSOLUTE_PATH，修改为ObjectARXWizards的安装路径中的ArxAppWiz文件夹

2.ArxAppWizOMF20xx.vsz中的ABSOLUTE_PATH，修改为ObjectARXWizards的安装路径中的ArxAppWiz182文件夹

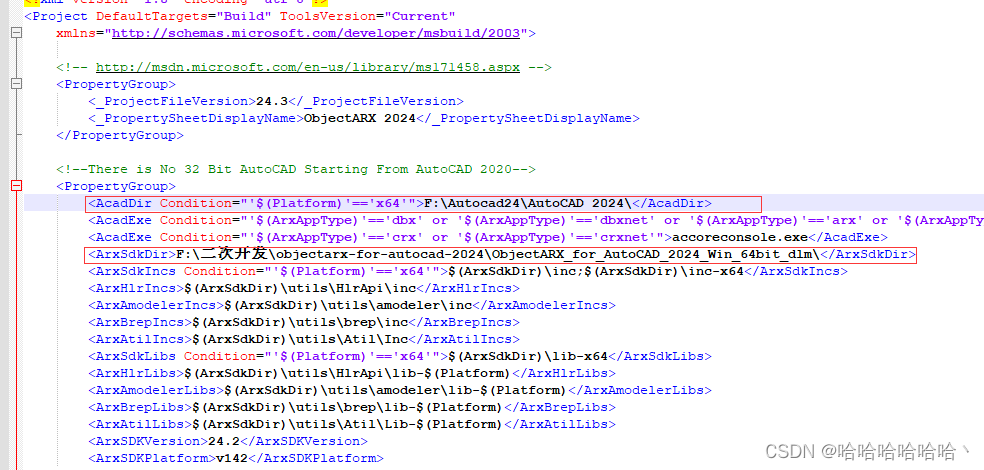

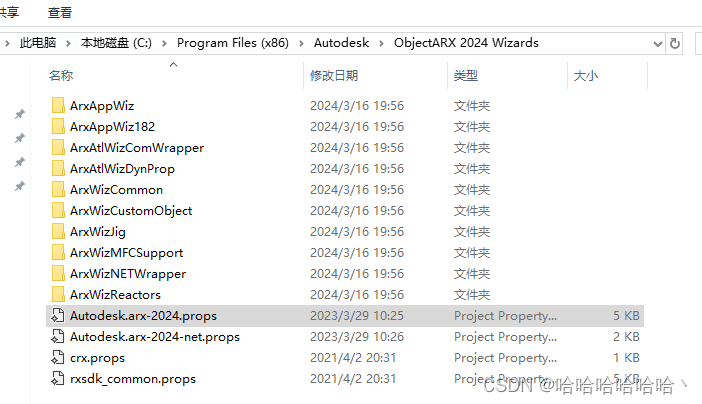

第3个是AutoDesk.arx-20xx.props文件，在ObjectARXWizards的安装路径中

把红线的这两个改成AutoCad的安装路径以及ObjectARX的安装路径（别忘记最后地址的斜杠）

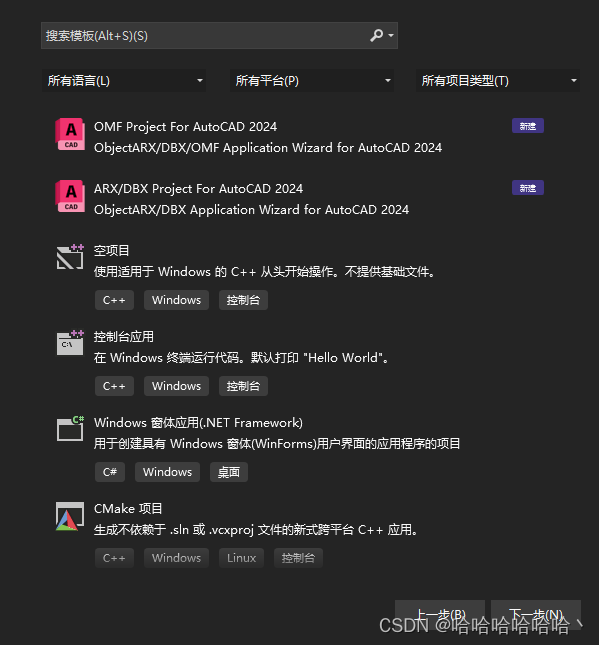

新建工程
