引言

CAD 技术将建筑师、工程师们从手工绘图推向计算机辅助制图，实现了工程设计领域的第一次信息革命。从 CAD 技术普及以来，设计成果一般都是 CAD 图纸形式表达。但是近些年来，随着建筑的复杂程度日益增加，专业间的配合更加紧密。传统的平面图式的专业配合已经无法满足日益繁复的设计任务要求。为了解决传统 CAD 技术存在的瓶颈与问题，BIM 技术应运而生，BIM 技术的诞生和使用被誉为建筑行业的第二次技术革命，它将多专业分别分步的绘图方式转换为共同绘图，把传统的二维空间模式转换为三维空间，更加具有立体感。BIM 设计相对于 CAD 二维设计，具有无可比拟优势，具体表现在: 可视化设计，便于业主决策，减少项目返工; 各专业协同设计，大幅度减少设计错误，提高设计质量; 可解决机电管道打架老大难问题。通过引入 BIM 技术，可大幅降低项目建造成本， 已成为建筑行业发展方向。

采用 BIM 的首要任务是建立 BIM 模型，BIM 建模目前有两条技术路线:
（1）BIM 正向设计
项目从草图设计阶段至交付阶段全部过程都是由 BIM 三维模型完成，设计图纸是三维模型投影得到的衍生品。目前，限于 BIM 技术发展的现状和设计人员掌握 BIM 技术的程度，BIM 正向设计的全面推行将是一个漫长的过程，在这个过渡过程中，BIM 正向设计和 BIM翻模两种技术路线将长期并存。
（2） BIM 翻模
先完成施工图，然后根据施工图再建立三维模型。BIM 翻模主要应用在设计阶段还是采用传统的 CAD 图纸，在施工、运维阶段想应用 BIM 做深化设计与管理，或者是存量建筑的 BIM 化，CIM ( City Information Modeling) 的数据快速积累等场景。现阶段多数设计人员进行 BIM 翻模还处于手工阶段，存在大量的繁重的重复性工作。BIM 建模效率低下成为其推广使用最大障碍之一，如何提高 BIM 建模效率是当前急需解决问题之一。现在市面上众多 BIM 软件中，其中要数 Aulodesk Ｒevit 系列软件可扩展性最好，应用程序接口较为完善。基于 Ｒevit 平台二次开发，实现从 CAD 图纸到 Revit 快速翻模。

开发环境 VS2022 + AutoCAD2024 + ObjectARX环境搭建

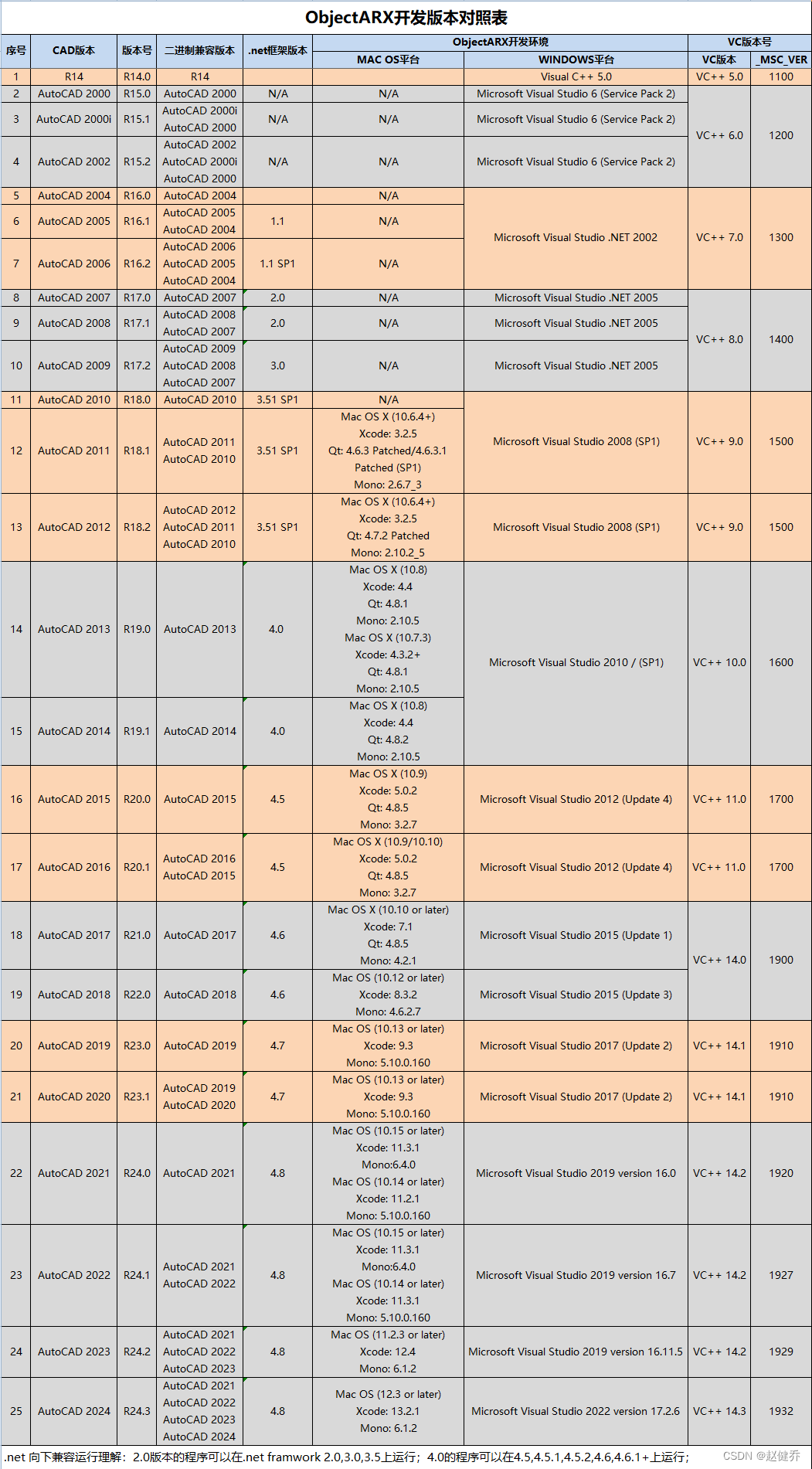

CAD 二次开发包 ObjectARX SDK

ObjectARX是AutoDesk公司针对AutoCAD平台上的二次开发而推出的一个开发软件包，它提供了以C++为基础的面向对象的开发环境及应用程序接口，能真正快速的访问AutoCAD图形数据库。 ObjectARX应用程序是一个DLL（动态链接库），共享AutoCAD的地址空间，对AutoCAD进行直接函数调用。所以，使用ARX编程的函数的执行速度得以大大提高。ARX 类库采用了标准的C++类库的封装形式，这也大大提高了程序员编程的可靠度和效率。

安装ObjectARX SDK

SDK Download：https://www.autodesk.com/developer-network/platform-technologies/autocad/objectarx-download

安装时解压缩至指定路径即可。

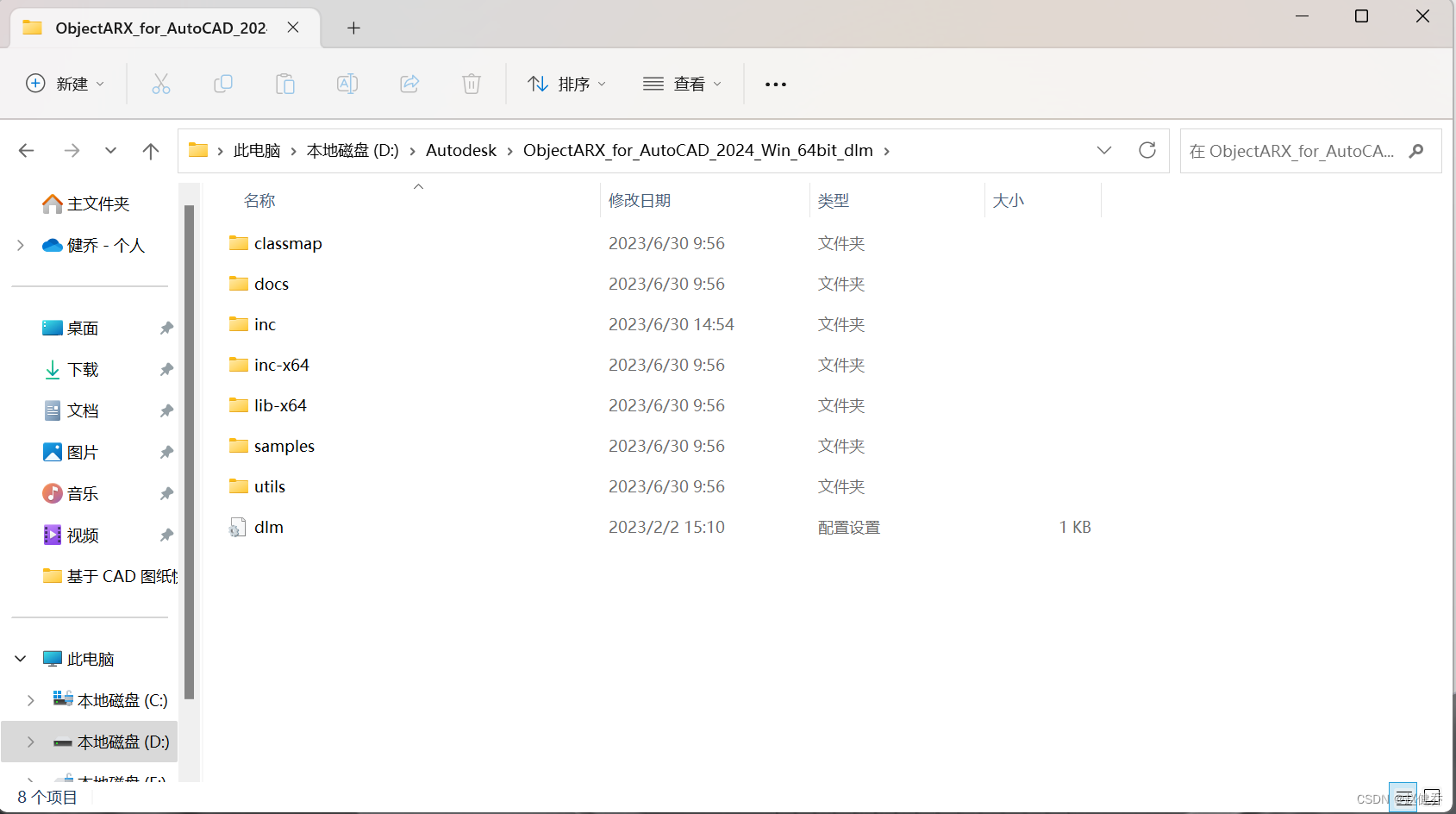

目录简介

文件夹名	功能
classmap	object2024的类图（dwg格式）
docs	开发文本指南，其中setup.exe会将帮助文档集成到VS中，运行并记住安装路径
inc	头文件
inc-x64	面向64位PC开发的头文件
lib-x64	面向64位PC开发的库函数
samples	样例的文件夹
utils	专用程序（影像、三维实体等）

ObjectARXWizard Download：https://raw.githubusercontent.com/ADN-DevTech/ObjectARX-Wizards/ForAutoCAD2024/ObjectARXWizardsInstaller/ObjectARXWizard2024.zip

安装时需要把路径分别指向AutoCAD与ObjectArx的安装路径

Docment：https://www.autodesk.com/developer-network/platform-technologies/autocad

手动修改路径指向

VS projectItem （VS支持的项目类型）指向ObjectARXWizard2024，ObjectARXWizard2024指向ObjectARX，ObjectARXWizard2024起连接的作用。

1、修改ObjectARXWizard的路径管理

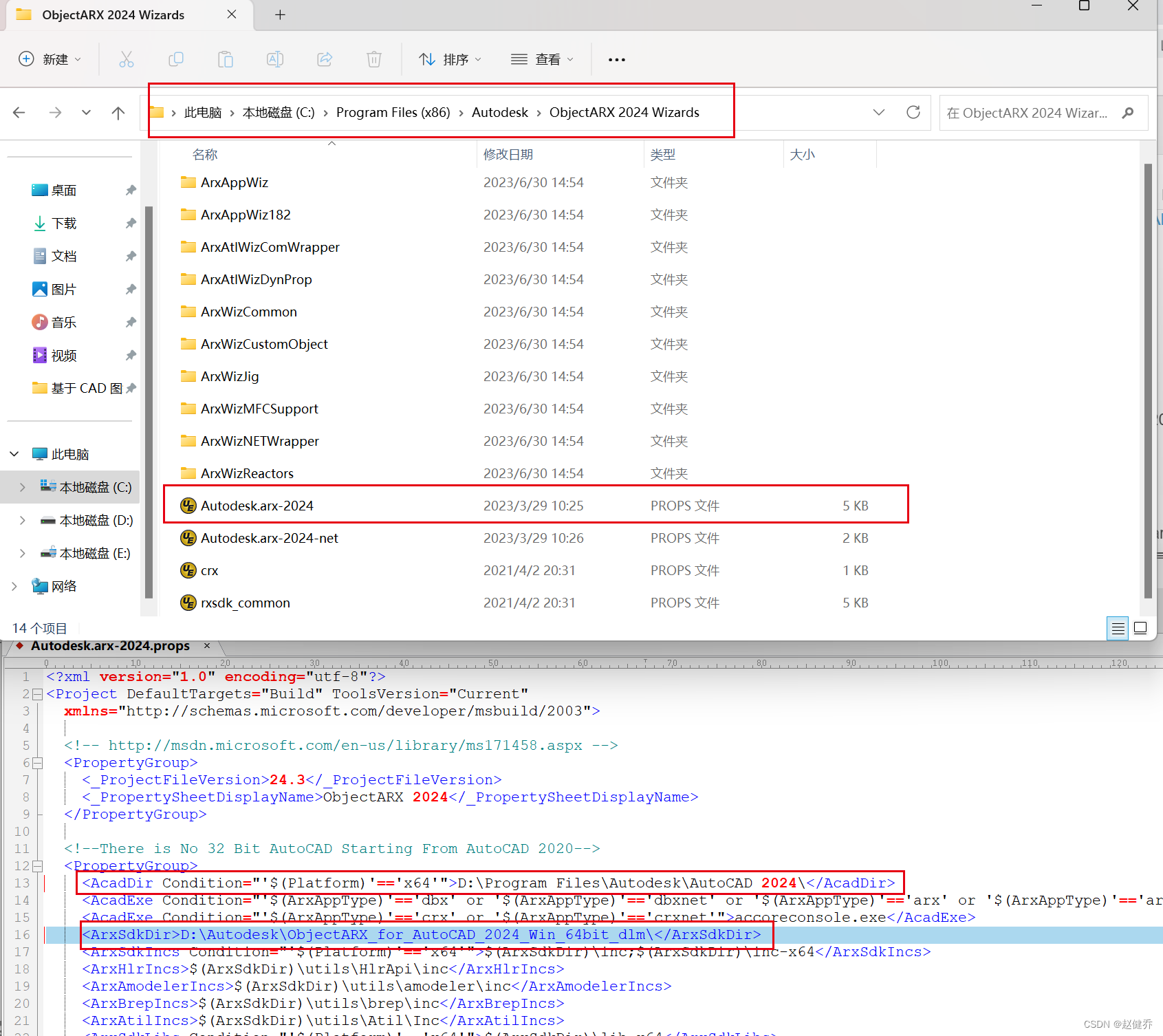

修改C:\Program Files (x86)\Autodesk\ObjectARX 2024 Wizards路径下的Autodesk.arx-2021.props文件：

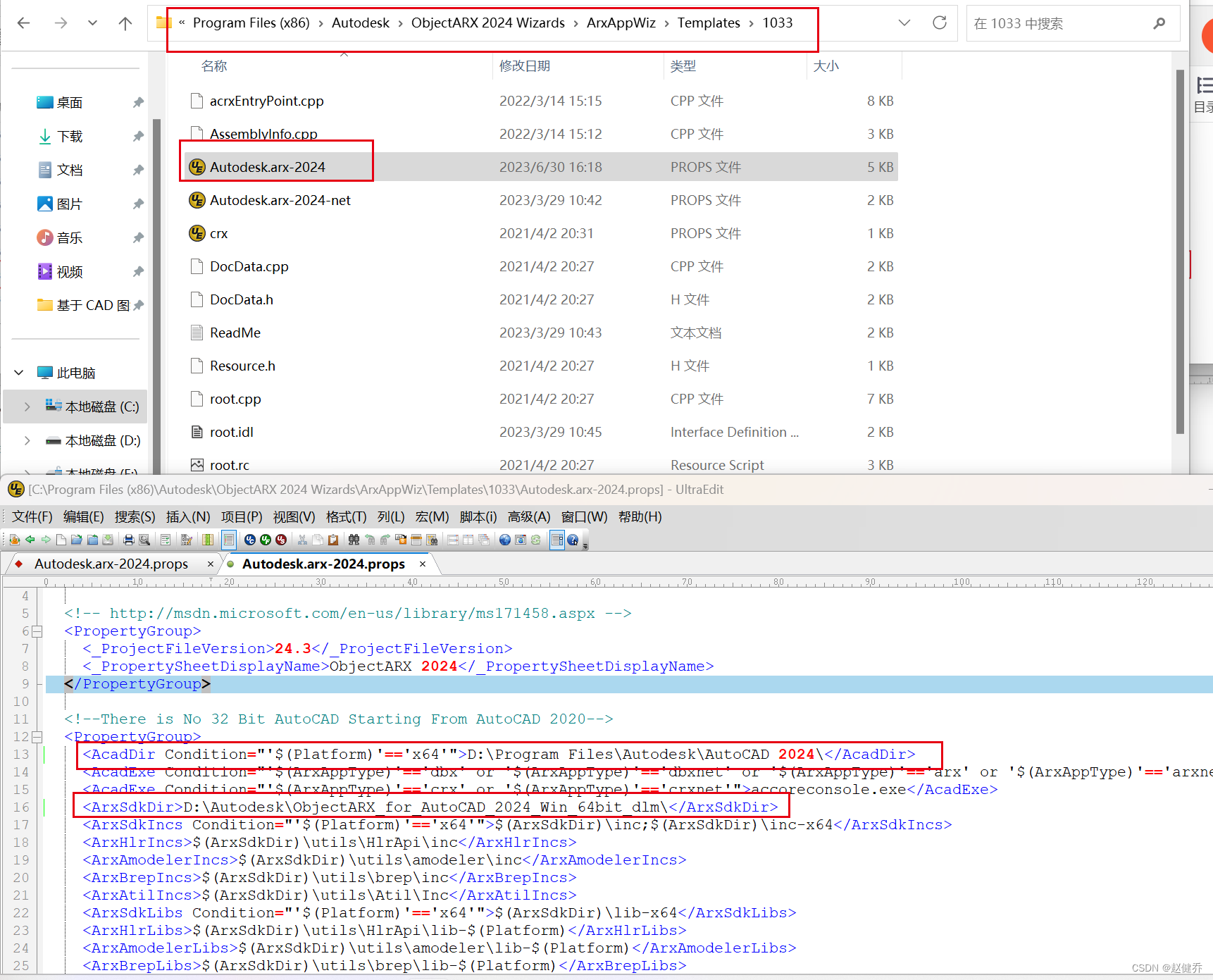

修改C:\Program Files (x86)\Autodesk\ObjectARX 2024 Wizards\ArxAppWiz\Templates\1033\Autodesk.arx-2024.props文件：

2、修改VS project下的路径管理

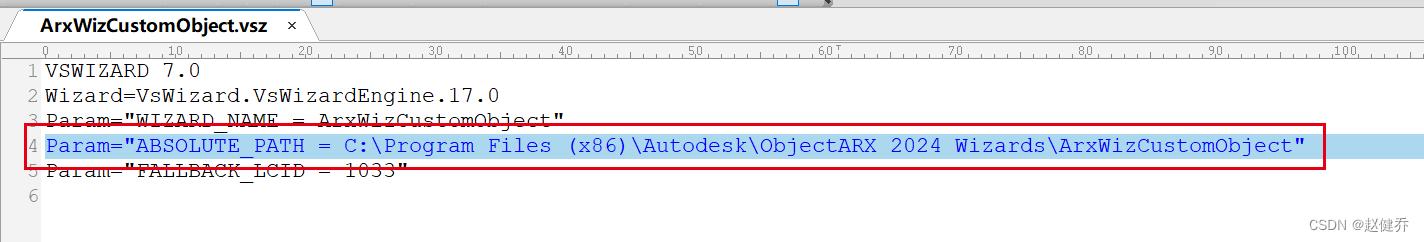

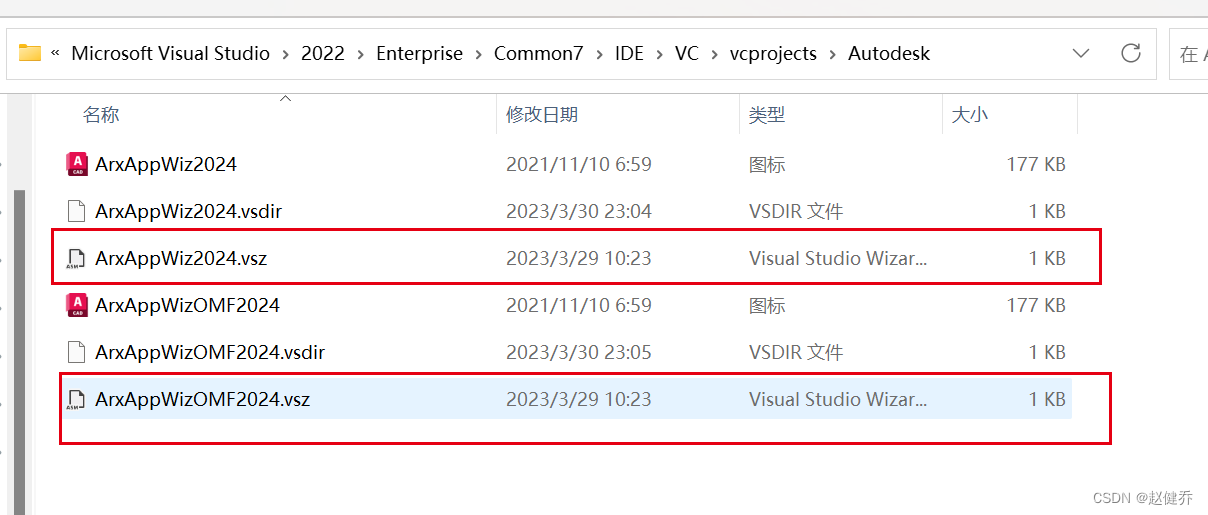

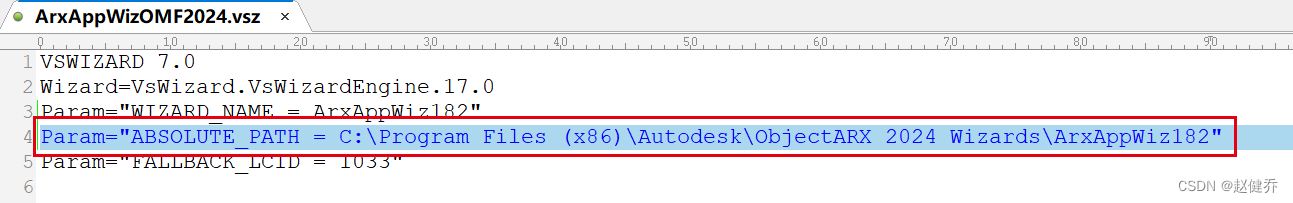

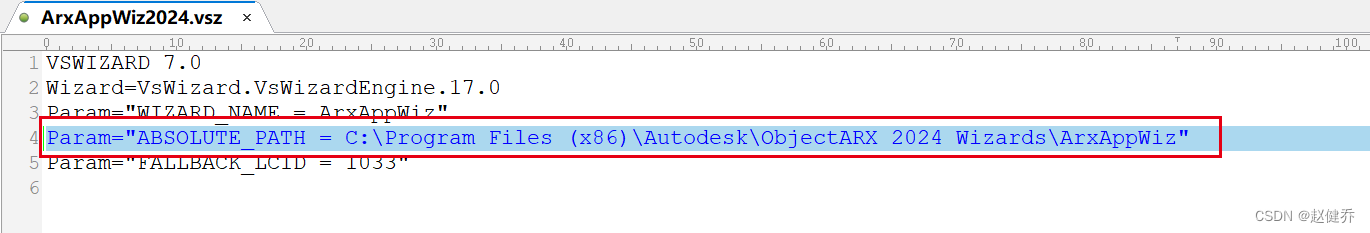

修改D:\Program Files\Microsoft Visual Studio\2022\Enterprise\Common7\IDE\VC\vcprojects\Autodesk路径下的两个.vcz文件

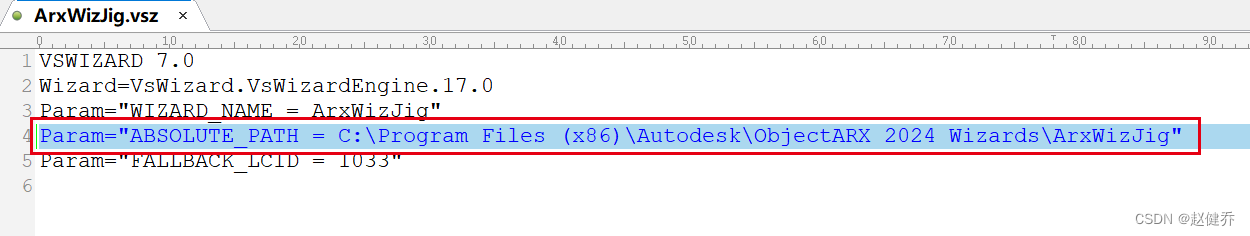

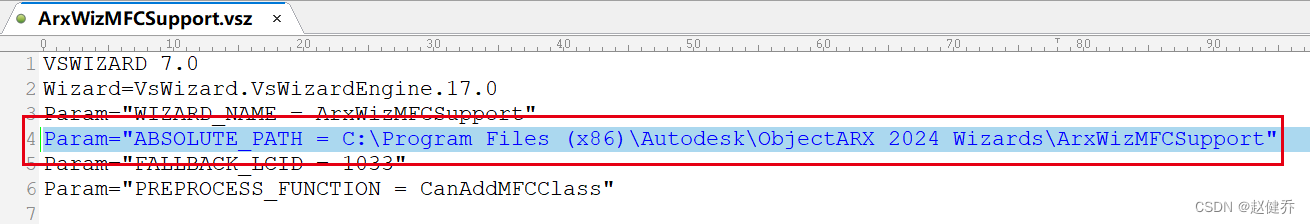

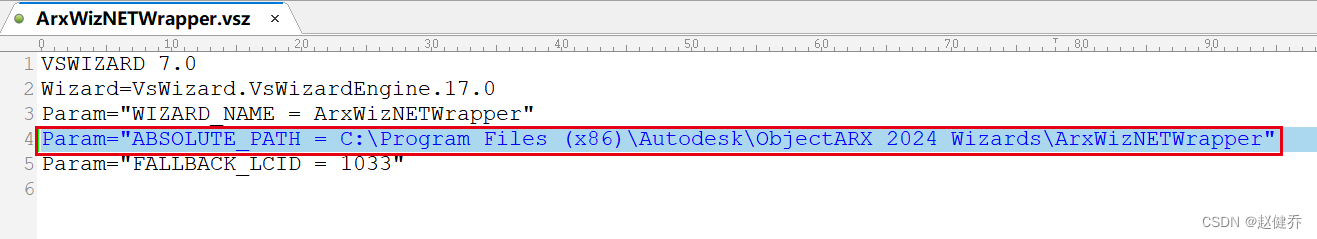

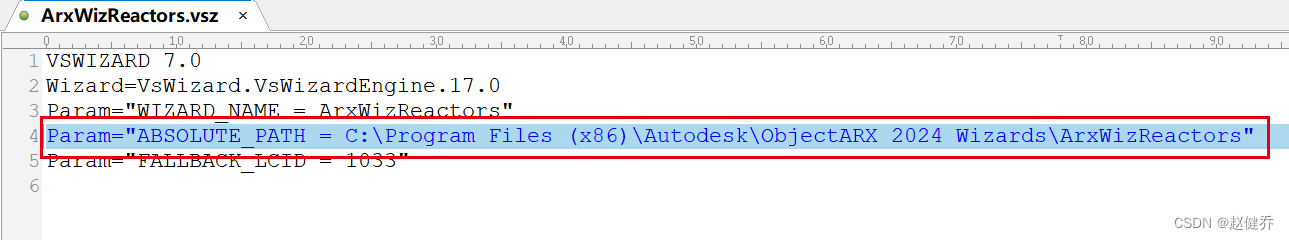

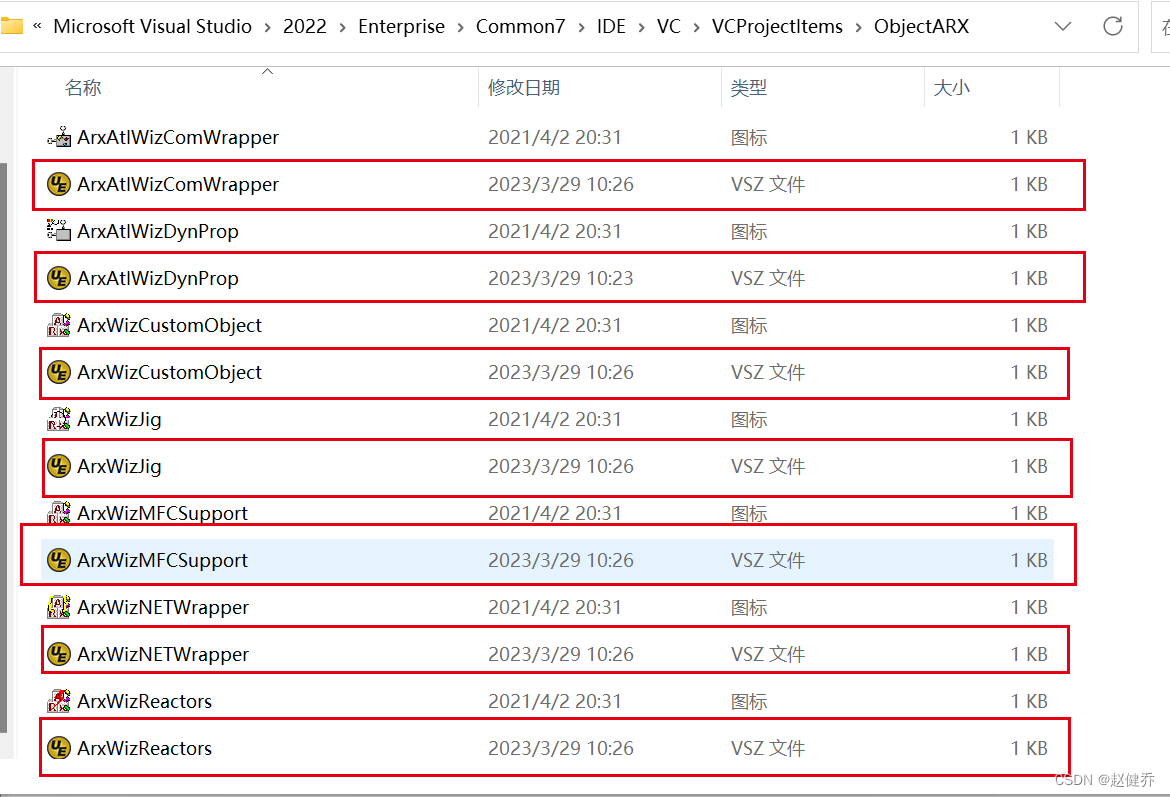

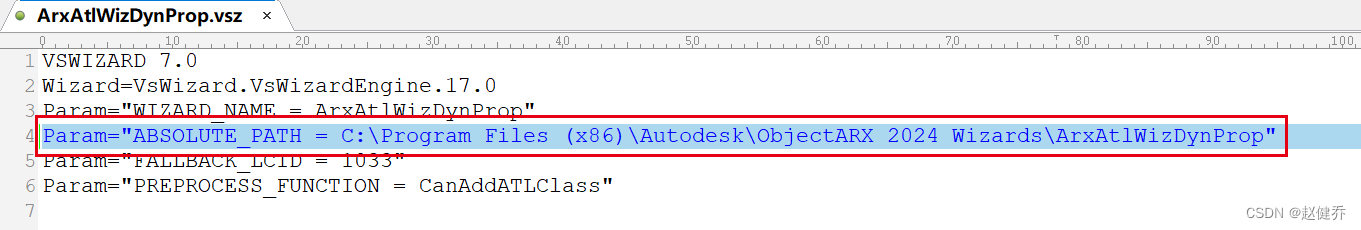

修改D:\Program Files\Microsoft Visual Studio\2022\Enterprise\Common7\IDE\VC\VCProjectItems\ObjectARX路径下7个.vcz文件

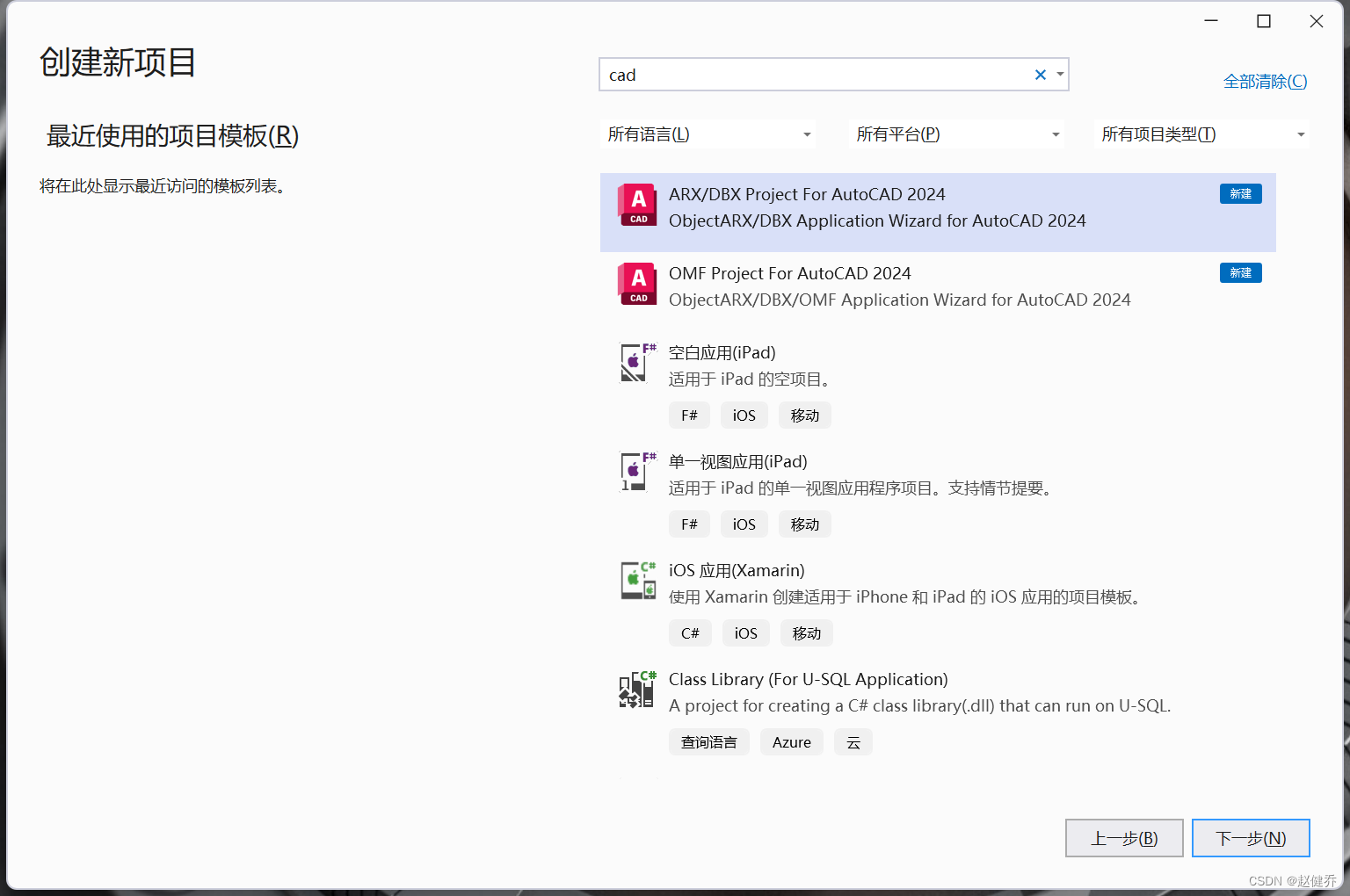

打开VS 2022，新建项目搜索cad或者arx可见

如果搜索不到，可以先重启电脑，或者检查vsz的格式修改后是否还是UTF-8。

运行第一个ARX项目

创建ARX项目

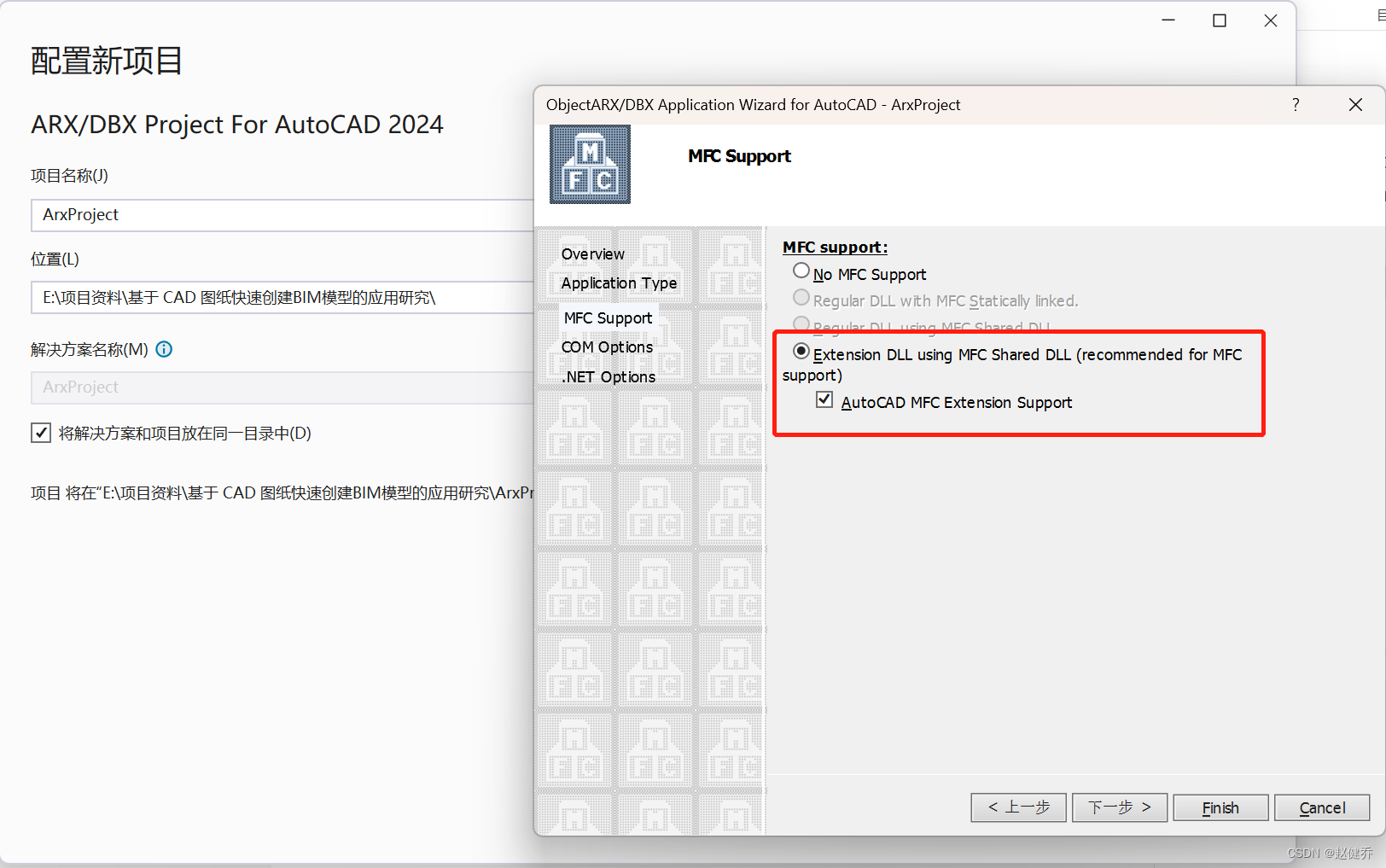

选择MFC支持。

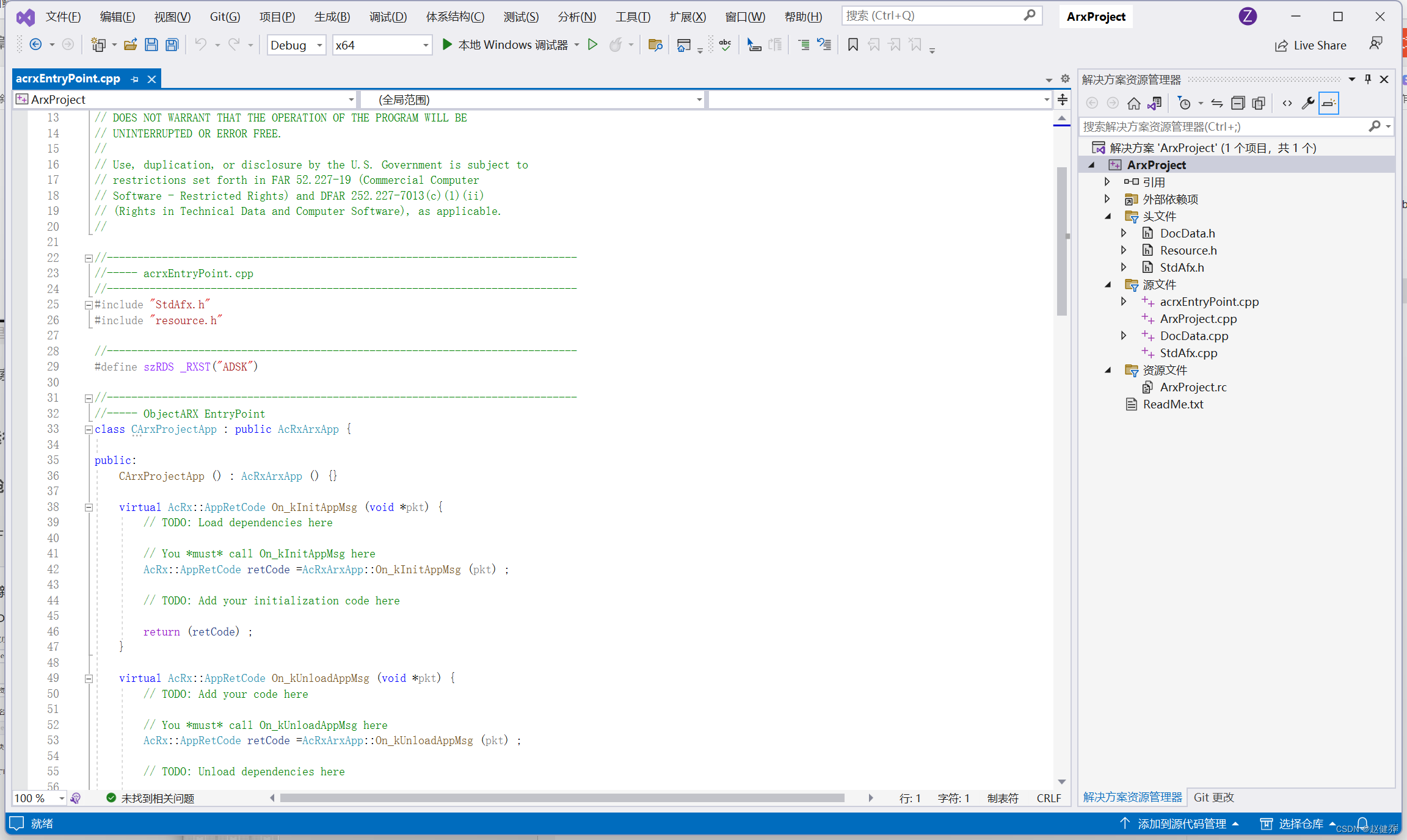

生成项目结构如下

配置-C/C+±代码生成

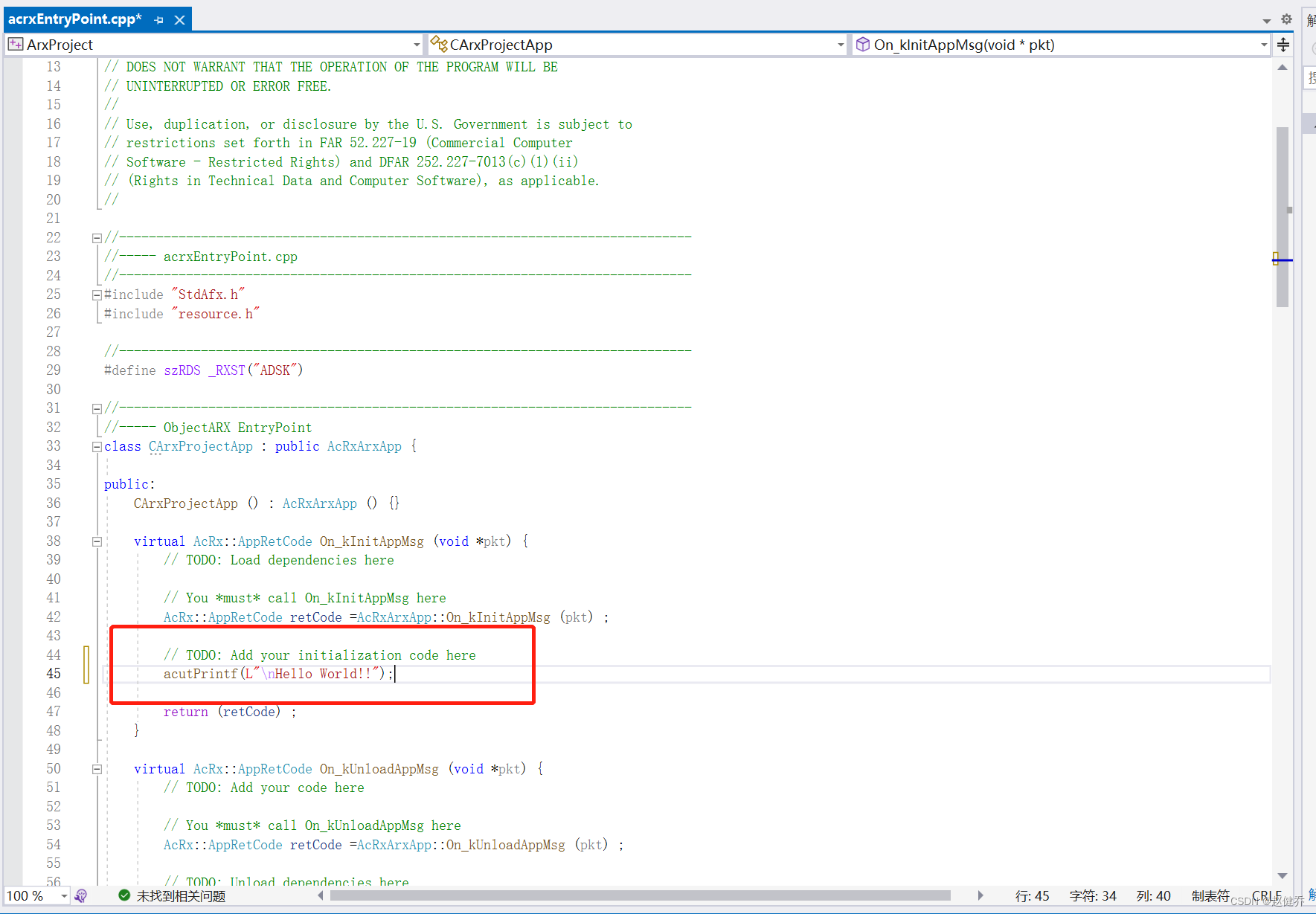

添加打印hello world

acutPrintf(L"\nHello World!!");

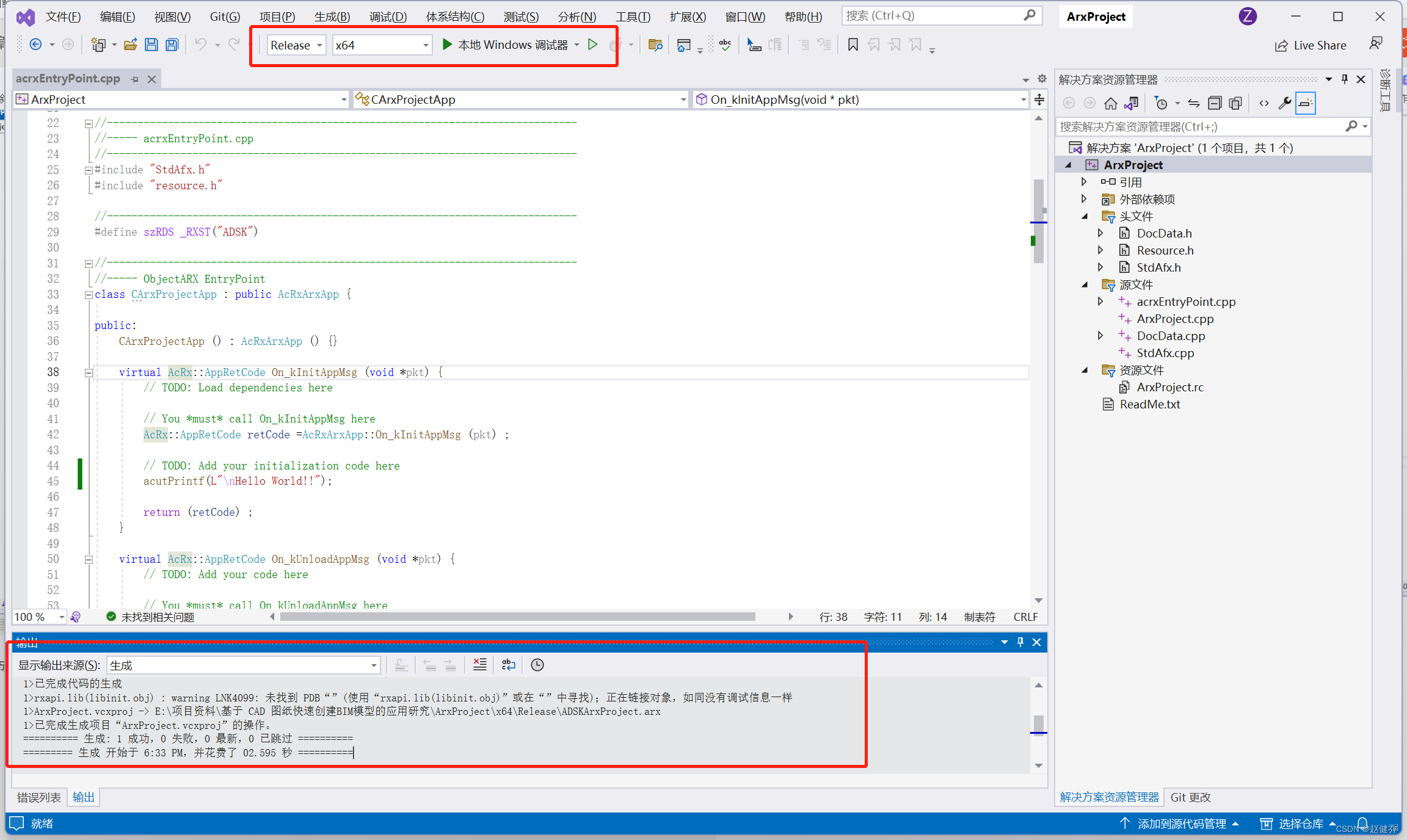

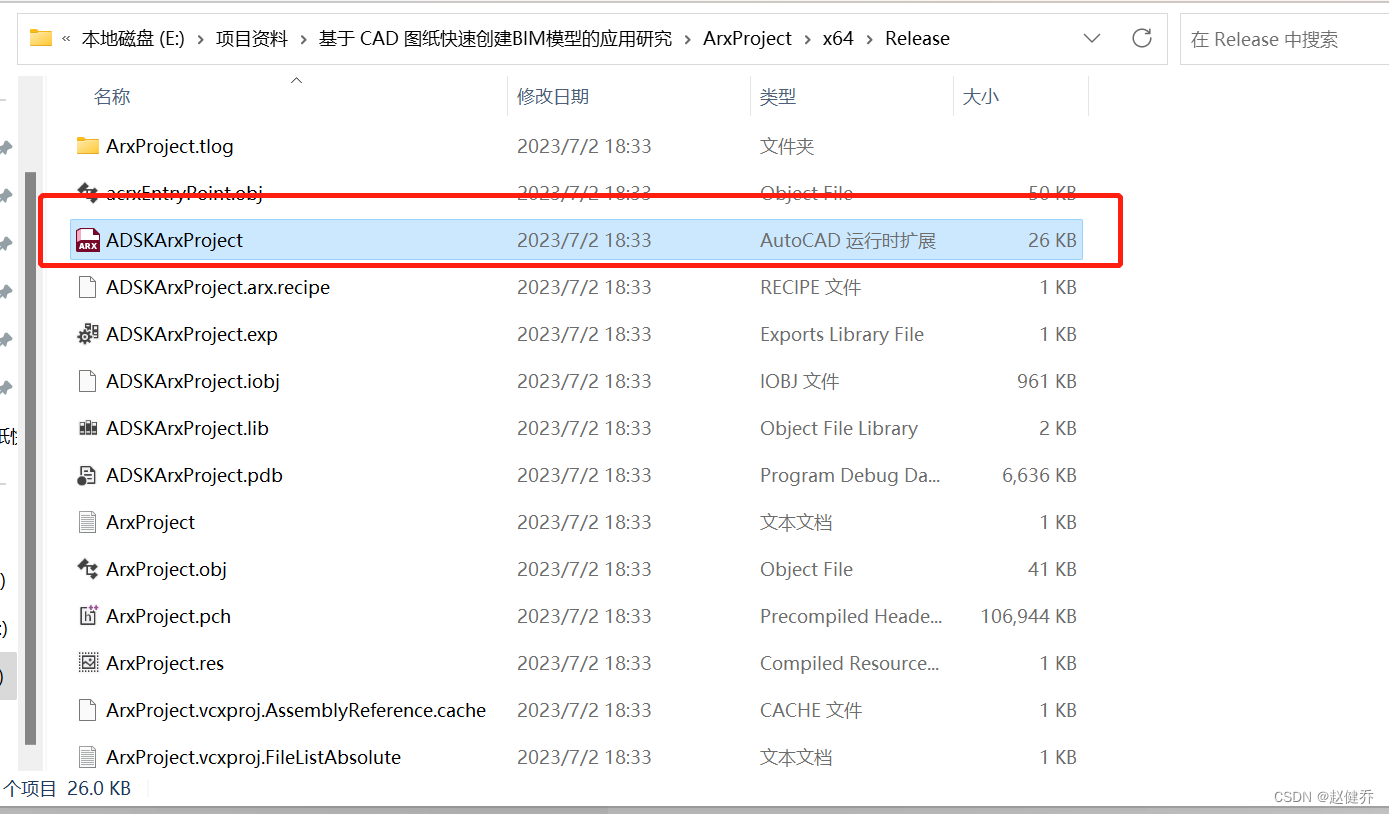

编译生成对应的.arx文件

在CAD中引用

打开AutoCAD2024，管理 -> 加载应用程序，选中对应的arx文件

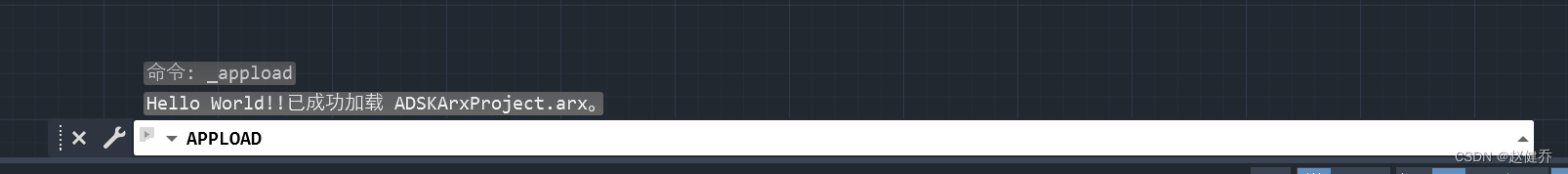

命令行区域显示打印成功。
