本文详细介绍了一种基于74HC14、74HC165和74HC164芯片的流水灯电路设计。通过调节限流电阻改变脉冲频率，利用按键和拨码开关控制脉冲产生方式及LED状态，展示了从手动到自动的脉冲产生过程。电路通过串行到并行再到串行的转换，实现了LED流水效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

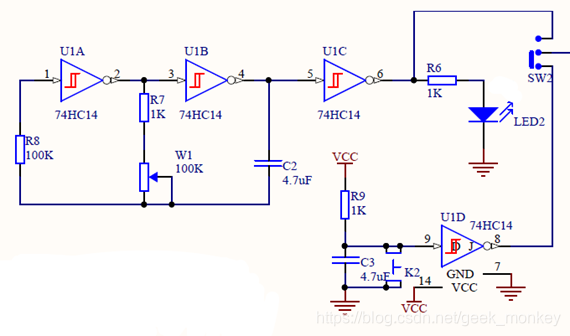

产生脉冲的环节中，限流电阻设置为阻值可调的电位器，可以大幅度改变脉冲的频率。按键K2可以产生手动的脉冲，拨动开关SW2可以选择是自动产生脉冲，还是手动产生脉冲。LED2可以作为产生脉冲的指示灯，每个脉冲周期内LED2都会闪烁一次。74HC14的C部分用于提升脉冲的带负载能力，B部分的输出端既要为电容充电，又要为LED2供电，可能会影响脉冲周期的稳定性。而D部分进行的逻辑反转，其实可以不要，只是因为74HC14有6路，不用就浪费了，至少还有滤波功能。
在这里插入图片描述

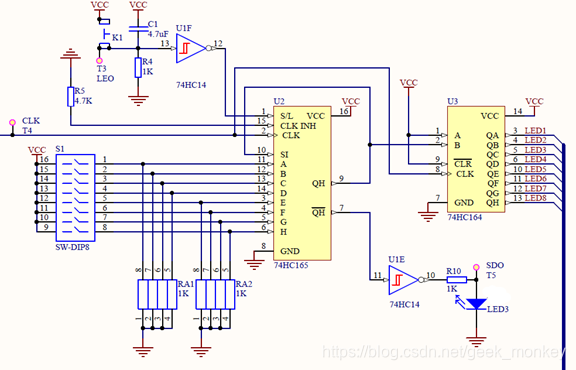

74HC165的1引脚接按键，默认情况下为高电平，装载串行数据；按下时变为低电平，装载并行数据，也就是读取拨码开关的状态，因此这个按键的功能就是“更新设定”。由于串行输入的数据也是自身串行输出的数据，所以默认状态下，按照之前显示的内容周期循环；如果按下了按键，会根据当前拨码开关配置的状态，更新下一个周期的状态。拨码开关默认为低电平，拨动后变为高电平。拨码开关的8个下拉电阻阻值完全一样，故可以使用排阻，简化设计。

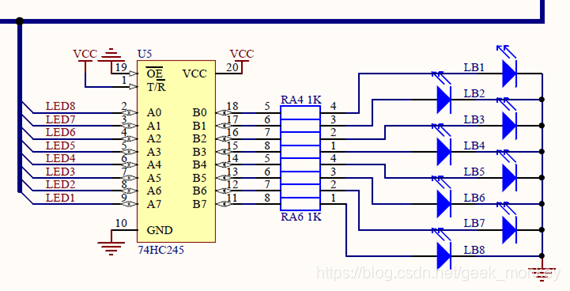

74HC165的串行输出接74HC164的串行输入，所以74HC165输入的并行数据，其实也就是74HC164的并行输出数据，逻辑上是“串行→并行→串行”，好像没有变化。但没有这个环节，拨码开关与LED一一对应，就没办法显示“流水”的效果了。
在这里插入图片描述
