强电电源控制器远程控制的系统化解决方案

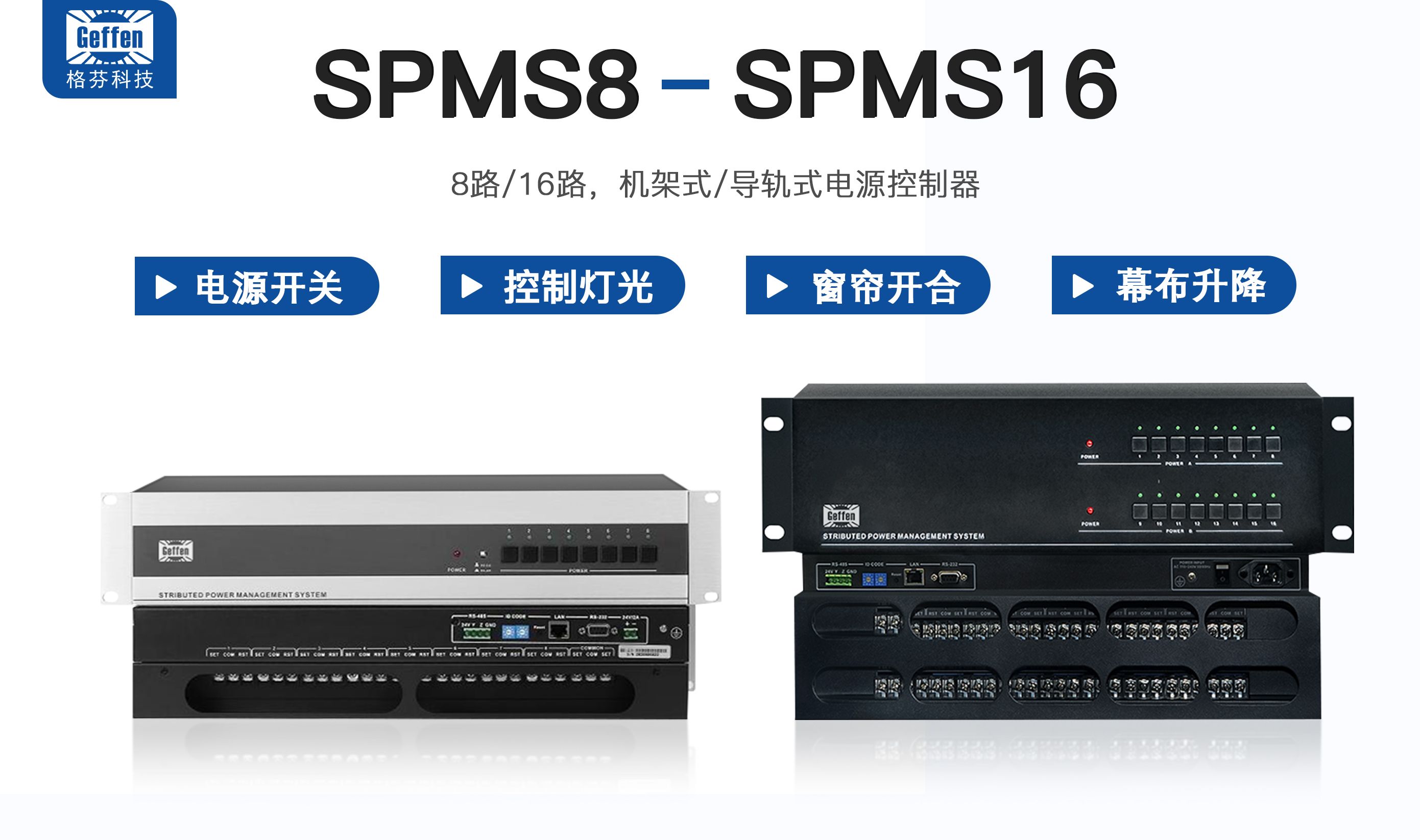

强电电源控制器GF-SPMS8无法远程控制的系统化解决方案

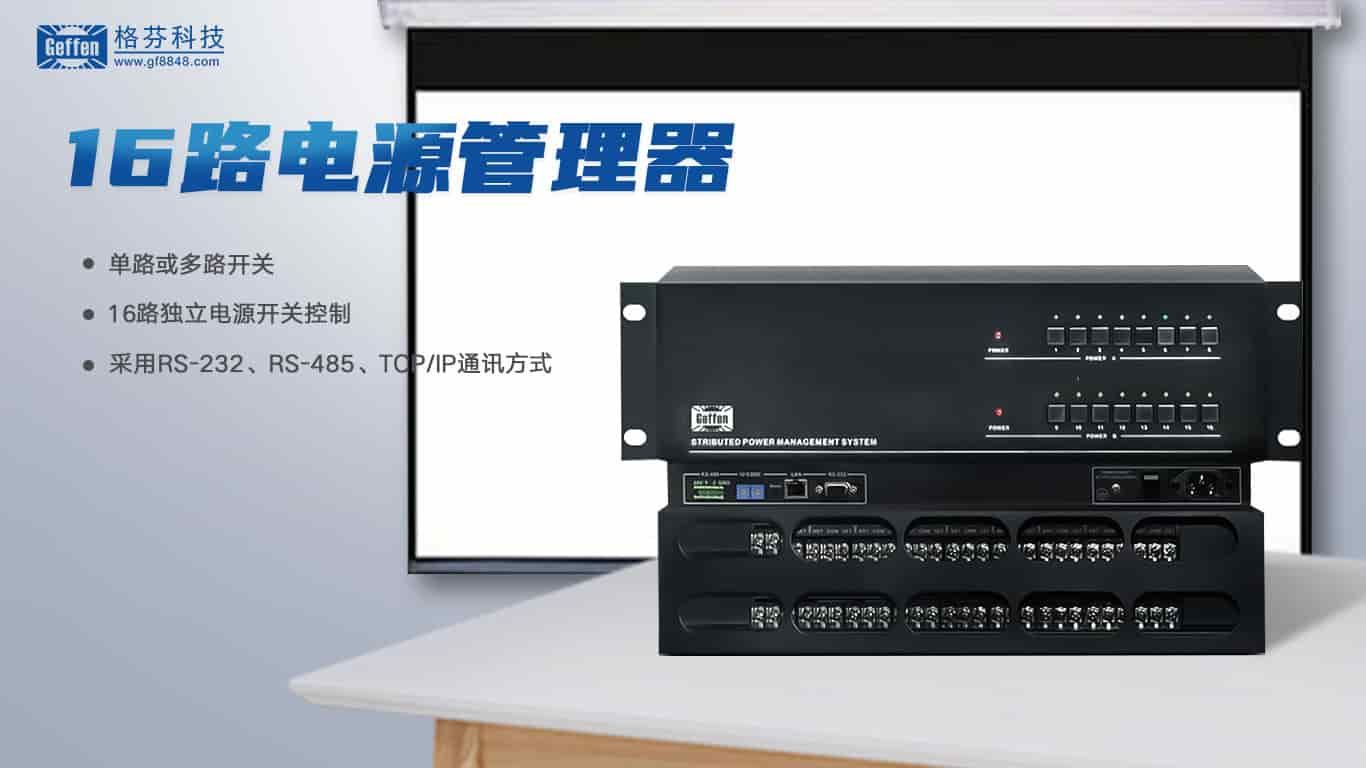

一、通信链路排查

1. 物理连接检查
   • 线缆检测：确认RS-485/RS-232/TCP线缆无破损、接触不良，使用万用表测量导线通断（如A/B线间电阻应≥120Ω）。
   • 接口匹配：检查控制器与中控主机接口类型（如DB9公头/母头），必要时使用转接头（如RS-232转RS-485转换器）。
   • 终端电阻：在RS-485总线末端（如最后一个设备）加装120Ω终端电阻，减少信号反射。
2. 协议与参数验证
   • 波特率/校验位：通过控制软件（如

     GF-SPMS8

     Manager）核对波特率（常用9600/19200）、数据位（8位）、停止位（1位）、校验位（None/Even/Odd）。
   • 协议兼容性：确认控制器支持Modbus RTU/ASCII或自定义协议，并与中控主机协议库匹配。
   • 地址设置：检查设备地址（如Modbus从机地址1-247），避免与网络中其他设备冲突。

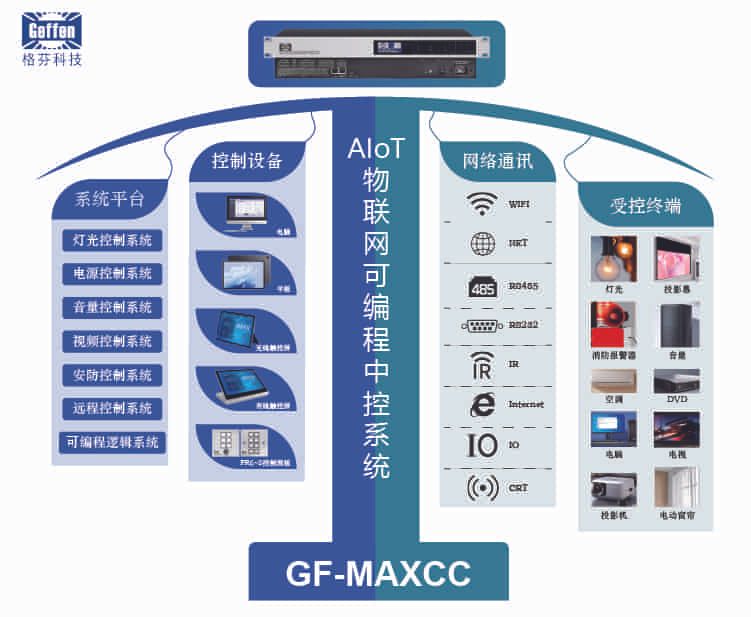

二、网络与权限配置

1. TCP/IP连接调试
   • IP地址分配：为控制器分配静态IP（如192.168.1.100），确保与中控主机在同一子网。
   • 端口开放：在路由器/防火墙中放行控制端口（如502为Modbus TCP默认端口）。
   • Ping测试：通过ping 192.168.1.100验证网络连通性，丢包率应≤1%。
2. 用户权限与安全策略
   • 账户权限：使用管理员账号登录控制软件，避免因权限不足导致操作被拒。
   • 防火墙设置：临时关闭主机防火墙，或添加例外规则允许控制程序通过。
   • SSL/TLS加密：若启用加密通信，确认证书有效且版本兼容（如TLS 1.2）。

三、软件与固件诊断

1. 控制软件配置
   • 设备添加：在软件中手动添加控制器，选择正确型号（如GF-PWR8）并输入IP/端口。
   • 命令测试：使用软件内置的“测试命令”功能（如发送Modbus功能码05/06控制继电器通断）。
   • 日志分析：启用调试日志，查看具体错误代码（如Err07表示超时未响应）。
2. 固件升级
   • 版本检查：访问官网下载最新固件（如V3.2.1），对比当前版本（通过Web界面或软件查询）。
   • 升级步骤：通过U盘本地升级或TFTP网络升级，升级过程中勿断电。
   • 回滚策略：若升级后异常，需在30秒内按复位键进入Bootloader模式回滚。

四、硬件与电源故障排除

1. 电源稳定性测试
   • 输入电压：使用万用表测量控制器输入电压（如AC220V±15%），波动范围应≤10%。
   • 电源模块：检查开关电源指示灯，若闪烁可能为过载或短路保护。
   • 备用电源：为关键控制器配备UPS，避免电压骤降导致通信中断。
2. 继电器与电路检测
   • 继电器触点：测量常开/常闭触点电阻（正常应≤0.1Ω），若粘连需更换继电器。
   • 过载保护：检查负载电流是否超过继电器额定值（如10A），必要时增加接触器分流。
   • 隔离变压器：在强电与弱电回路间加装隔离变压器，减少干扰。

五、高级排查工具

1. 协议分析仪
   • 数据抓包：使用USB转RS-485抓包工具（如USB-485M）捕获Modbus报文，分析请求/响应是否匹配。
   • 时序分析：检查帧间隔（应≥3.5字符时间），避免因时序错误导致丢包。
2. 示波器测试
   • 信号质量：测量RS-485差分信号幅值（正常为±2V~±6V），抖动应≤50ns。
   • 噪声抑制：在信号线并联TVS二极管（如P6KE6.8CA），抑制瞬态干扰。

六、典型案例与解决方案

• 案例1：某工厂电源控制器间歇性失控，经查为RS-485总线未加终端电阻，加装后通信稳定。
• 案例2：办公楼控制器无法通过云平台控制，发现防火墙屏蔽了出站端口502，放行后恢复。
• 案例3：数据中心控制器频繁重启，检测为电源模块电容鼓包，更换后长期运行正常。

通过以上步骤，可系统性定位并解决强电电源控制器远程控制失效问题。若仍无法解决，建议联系厂商技术支持，并提供设备日志、协议报文等关键信息以便深入分析。
