低功耗设计

概念

功耗的构成：三个主要的功耗源：浪涌、静态功耗和动态功耗
**浪涌电流：**指器件上电时产生的最大瞬时输入电流，称为启动电流；浪涌电流与设备相关；
浪涌功耗不是我们需要关注的地方，因此这里只是说明这个功耗存在。
静态功耗：也称待机功耗，静态功耗主要由晶体管的漏电流所导致的功耗。
动态功耗：包括开关功耗或者成为翻转功耗、短路功耗或者称为内部功耗；
动态功耗影响因素：门寄生电容、时钟翻转翻转、时钟频率、供电电压；

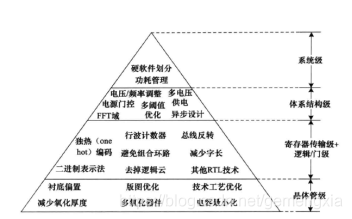

降低功耗：应当在所有涉及层次上进行，即系统级、逻辑级和物理即，层次越高对功耗降低越有效；在系统和体系结构可以达到最大的降低效果。

低功耗技术

1. 系统级降低功耗技术：
片上系统方法
硬件/软件划分：对系统性能进行仿真建模，决定哪一部分使用硬件来实现，哪一部分使用软件来实现，从而达到性能和功耗最佳平衡
使用低功耗软件
选择合适的处理器
2. 体系结构级降低功耗技术
多电压设计技术（Multi-VDD）
包括电压控制单元
电平转换器（level shifter）：把高（低）电压区域的信号转换到低（高）电压区域。信号通常包括数据、时钟、扫描链数据等、电平转换器的示意图如下所示：

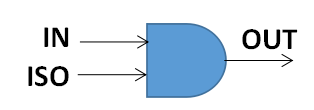

电源隔离单元（power isolation cell）：主要用于模块的输入、输出。他可以关掉电源时，将信号保持为常数，从而避免单元的输入悬空。电源隔离单元如下图所示：

保持寄存器（retention register）：在不工作的情况下，将寄存器的状态保留下来。
高级门控时钟Clock Gating：使用时序门控时钟
动态电压频率调节（DVFS技术）：降低时钟速率和供电电压
基于缓存的系统体系结构：使用小范围的缓存
对数FFT体系结构：基于对数实现FFT
异步（无时钟）设计：移除时钟
电源门控Power Gating：（静态功耗）指芯片中某个区域的供电电源被关掉，即该区域的逻辑电路的供电电源断开（在模块不使用时将其关闭），为了最小化漏电流，门控电源晶体常使用高阈值电压单元；
高阈值电压HVT：提高阈值电压，可以减小漏电流
存储器电源门控：在不适用存储器时将其关闭（静态功耗）

3. RTL级降低功耗
并行与流水：采用并行处理，可以降低系统工作频率，从而可能降低功耗.
状态机编码和解码：格雷码最适合低功耗设计，格雷码比用二进制码翻转更少，可以降低开关活动，功耗更低。
门控时钟：

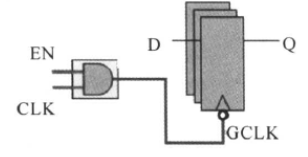

上述电路图中，将控制信号(EN)直接与时钟信号(CLK)进行与操作，以完成门控。门控后的时钟信号GCLK送到寄存器中，当EN为0时，该时钟被关掉。

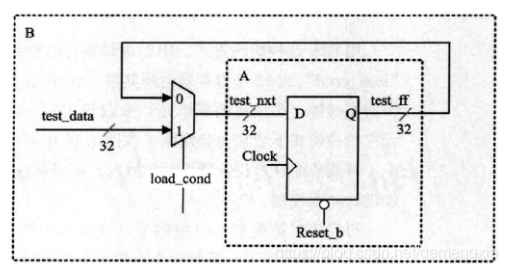

不使用门控时钟：

always@（posedege clock or negedge reset_b）
  if(!reset_b)
    test_ff<=32’b0;
  else
    test_ff<=test_nxt;
assign test_nxt=load_cond?Test_data:test_ff;

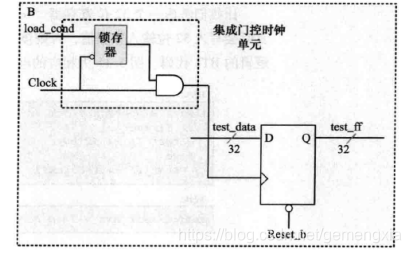

使用门控时钟：

lways@（posedege clock or negedge reset_b）
  if(!reset_b)
    test_ff<=32’b0;
  else if(load_cond)
    test_ff<=test_data;

独热码多路器：独热编码方式比二进制编码方式，输出更快更稳定，可以在初期将未选中总线掩藏掉，实现低功耗效果；
MUX选择的二进制编码：

case (SEL)
  2’b00:OUT=a;
  2’b01:OUT=b;
  2’b10:OUT=c;
  2’b11:OUT=d;
endcase

MUX选择的独热编码：

case (SEL)
  4’b0001:OUT=a;
  4’b0010:OUT=b;
  4’b0100:OUT=c;
  4’b1000:OUT=d;
  default：OUT=‘X’；
endcase

除掉多余的转换
资源共享：资源共享降低功耗，有同样的操作在多处使用，可以避免相同的运算逻辑在多个位置重复出现。
使用行波计数器来降低功耗（可减小漏电流并降低功耗，但使用必须非常小心）
总线翻转编码技术：在当前数据和下一个数据之间的汉明距离大于N/2（N是总线宽度），就将下一个数据反向后输出，以减少总线上的转换次数；对于减少大容量总线上的转换次数很有效；
高活跃度网络：将活跃度较高的网络和活跃度较低的网络区分开，然后置于逻辑云中尽可能深的位置；
启用和禁用逻辑云

4. 物理级低功耗技术
技术水平：通过先进的硅处理技术，可额外降低功耗；
版图优化：优化布线，长布线会增加功耗
衬底偏压：也称反偏压，能减小漏电功耗
减少氧化层厚度
多氧化层厚度
设计减小电容

对于设计中翻转活动很频繁的节点，采用低电容的金属层进行布线;
使高翻转率的节点尽可能地短;
对于高负载的节点与总线，采用低电容的金属层;
对于特别宽的器件，采用特殊的版图技术，以得到更小的漏极结电容。
在有些布局布线工具中，可以将功耗作为优化目标来生成时钟树。

【某笔试题】
1.下列功耗措施哪个可以降低峰值功耗
A 静态模块级Clock Gating
B Memory Shut Down
C Power Gating
D 大幅度提高HVT比例
解析：首先峰值功耗是属于动态功耗中的短路功耗，即NMOS和PMOS同时导通所引起的峰值电流，最终带来的功耗。这个功耗和电源电压，时钟翻转率，以及峰值电流有关。
A选项静态门控时钟，所以A选项不正确。
B选项存储关闭。即不被访问的时候，关闭存储器，因而也是降低静态功耗。
C选项电源门控技术，即模块不工作的时候，关闭电源，模块睡眠，工作时候再启动电源，是降低静态功耗。
D选项即采用高阈值电压的晶体管，阈值电压增加的效果在于降低亚阈值漏电电流，并且短 路 功 耗 公 式 为 ：Pshort = τAshortVdd = τAβ(Vdd-Vth)3 ， 只 跟 Vth 有 关 ， 而 D 选 项 中 大 幅 提 高 HVT （ High Voltage
Value）带入短路功耗公式中会使短路功耗变小，从而降低动态功耗中的峰值功耗。所以D选项正确。

2.逻辑电路低功耗设计中，无效的方法是
A 采用慢速设计
B 减少信号翻转
C 采用较慢速的时钟
D 提高阈值电压
解析：A选项说采用慢速设计并不一定会降低功耗，所以A选项不正确。
B选项减少信号翻转可以降低动态功耗。
C选项采用较慢速时钟也相对的降低了信号的翻转，所以也是降低动态功耗。
D选项即采用高阈值电压的晶体管，阈值电压增加的效果在于降低亚阈值漏电电流，因而降低静态功耗。

3.在RTL设计阶段，降低功耗的常用设计方法是
A 门级电路的功耗优化
B 门控时钟
C 降低电路漏电流
D 多阈值电压
解析：这四个选项都是可以降低功耗的常用设计方法，但是有个前提，那就是在RTL设计阶段，也就是我们编写代码时可以控制的阶段，可以在代码中加入门控时钟，所以B选项正确。

4.某个状态下，不关心某个寄存器的输出值，那么将其设计为输出0，可以降低功耗（错误）
解析：比起设计为输出0，降低功耗更好的做法是保持寄存器原值。因为功耗来自于信号toggle，如果在上一状态寄存器输出为1，下一状态下输出为0，即便0不使用，也产生了0到1的跳变，同样会有功耗，既然不关心，还不如保持输出为1。

5.isolation cell是下面哪种低功耗技术必须的
A.Clk gating
B.Multi VDD
C.power gating
D.Multi VT
解析：如上介绍

6.以下哪个不是影响芯片功耗的基本要素：
电压 温度 工艺 湿度
