1. MSK信号产生原理
1.1 MSK信号时域特征
二进制最小频移键控(Minimum Shift Keying,MSK)信号的标识可写为:
S
M
S
K
=
c
o
s
(
ω
c
t
+
π
a
k
2
T
b
t
+
φ
k
)
S_{MSK}=cos\left ( \omega _{c}t+\frac{\pi a_{k}}{2T_{b}}t+\varphi _{k} \right )
SMSK=cos(ωct+2Tbπakt+φk)
其中,
k
T
b
⩽
t
⩽
(
k
+
1
)
T
b
kT_{b}\leqslant t\leqslant (k+1)T_{b}
kTb⩽t⩽(k+1)Tb,
ω
c
\omega _{c}
ωc是载波角频率,
T
b
T_{b}
Tb是码元宽度,
a
k
a_{k}
ak是第k个码元中的数据(取值为
±
1
\pm1
±1),
φ
k
\varphi _{k}
φk是第k个码元中的相位常数,它在
k
T
b
⩽
t
⩽
(
k
+
1
)
T
b
kT_{b}\leqslant t\leqslant (k+1)T_{b}
kTb⩽t⩽(k+1)Tb中保持不变。
上式中,当
a
k
=
1
a_{k}=1
ak=1时,信号的频率
f
2
=
1
2
π
(
ω
c
+
π
2
T
b
)
f_{2}=\frac{1}{2\pi }\left ( \omega _{c}+\frac{\pi }{2T_{b}} \right )
f2=2π1(ωc+2Tbπ);当
a
k
=
−
1
a_{k}=-1
ak=−1时,信号的频率
f
2
=
1
2
π
(
ω
c
−
π
2
T
b
)
f_{2}=\frac{1}{2\pi }\left ( \omega _{c}-\frac{\pi }{2T_{b}} \right )
f2=2π1(ωc−2Tbπ);由此可得频率间隔
△
f
=
f
2
−
f
1
=
1
2
T
b
\bigtriangleup f=f_{2}-f_{1}=\frac{1}{2T_{b}}
△f=f2−f1=2Tb1,调制指数
h
=
△
f
T
b
=
0.5
h=\bigtriangleup fT_{b}=0.5
h=△fTb=0.5。
MSK信号和普通的2FSK信号的差别只是选择两个传信频率
f
1
f_{1}
f1和
f
2
f_{2}
f2,使这两个频率的信号,在一个码元期间的相位积累严格地相差180°。一般频移键控的两个信号波形具有以下的相关系数:
ρ
=
s
i
n
(
ω
2
−
ω
1
)
T
b
(
ω
2
−
ω
1
)
T
b
+
s
i
n
(
ω
2
+
ω
1
)
T
b
(
ω
2
+
ω
1
)
T
b
=
s
i
n
(
ω
2
−
ω
1
)
T
b
(
ω
2
−
ω
1
)
T
b
+
s
i
n
2
ω
c
T
b
2
ω
c
T
b
\rho=\frac{sin(\omega _{2}-\omega _{1})T_{b}}{(\omega _{2}-\omega _{1})T_{b}}+\frac{sin(\omega _{2}+\omega _{1})T_{b}}{(\omega _{2}+\omega _{1})T_{b}}=\frac{sin(\omega _{2}-\omega _{1})T_{b}}{(\omega _{2}-\omega _{1})T_{b}}+\frac{sin2\omega _{c}T_{b}}{2\omega _{c}T_{b}}
ρ=(ω2−ω1)Tbsin(ω2−ω1)Tb+(ω2+ω1)Tbsin(ω2+ω1)Tb=(ω2−ω1)Tbsin(ω2−ω1)Tb+2ωcTbsin2ωcTb
MSK是一种正交调制,其信号波形的相关系数等于零,因此,对MSK信号来说,这个公式等号后面的两项都必须等于零。第一项等于零的条件是
(
ω
2
−
ω
1
)
T
b
=
2
π
(
f
2
−
f
1
)
T
b
=
K
π
(
K
=
1
,
2
,
3
,
⋯
)
(\omega _{2}-\omega _{1})T_{b}=2\pi (f_{2}-f_{1})T_{b}=K\pi (K=1,2,3,\cdots )
(ω2−ω1)Tb=2π(f2−f1)Tb=Kπ(K=1,2,3,⋯),令K等于其最小值1,则
f
2
−
f
1
=
1
2
T
b
f_{2}-f_{1}=\frac{1}{2T_{b}}
f2−f1=2Tb1,这正是MSK信号所要求的频率间隔。第二项等于零的条件是
2
ω
c
T
b
=
4
π
f
c
T
b
=
n
π
(
n
=
1
,
2
,
3
,
⋯
)
2\omega _{c}T_{b}=4\pi f_{c}T_{b}=n\pi (n=1,2,3,\cdots )
2ωcTb=4πfcTb=nπ(n=1,2,3,⋯),即
T
b
=
n
4
1
f
c
T_{b}=\frac{n}{4}\frac{1}{f_{c}}
Tb=4nfc1
它说明MSK信号在每一个码元周期内,必须包含四分之一载波频率周期的整数倍。
相位常数
φ
k
\varphi _{k}
φk的选择应保证信号相位在码元转换时刻是连续的。根据这一要求,可以导出以下的相位递归条件(也称相位约束条件)。
φ
k
=
φ
k
−
1
+
(
a
k
−
1
−
a
k
)
π
k
2
=
{
φ
k
−
1
,
a
k
=
a
k
−
1
φ
k
−
1
+
k
π
,
a
k
≠
a
k
−
1
\varphi _{k}=\varphi _{k-1}+(a_{k-1}-a_{k})\frac{\pi k}{2}=\left\{\begin{matrix} \varphi _{k-1},& a_{k}=a_{k}-1\\ \varphi _{k-1}+k\pi ,& a_{k}\neq a_{k}-1 \end{matrix}\right.
φk=φk−1+(ak−1−ak)2πk={φk−1,φk−1+kπ,ak=ak−1ak=ak−1
上式说明,MSK信号在第k个码元的相位常数不仅与当前
a
k
a_{k}
ak有关,而且与前面的
a
k
−
1
a_{k-1}
ak−1及其相位常数
φ
k
−
1
\varphi _{k-1}
φk−1有关。或者说,前后码元之间存在着相关性,对于相干解调来说,
φ
k
\varphi _{k}
φk的起始参考值可以假定为零而不失一般性。因此可以得到
φ
k
=
0
或
π
(
模
2
π
)
\varphi _{k}=0或\pi(模2\pi)
φk=0或π(模2π)
1.2 MSK信号频谱特性
MSK信号的功率谱密度表示为:
W
(
f
)
=
16
A
2
T
b
π
2
[
c
o
s
[
2
π
(
f
−
f
c
)
T
b
]
1
−
[
4
(
f
−
f
c
)
T
b
]
2
]
2
W(f)=\frac{16A^{2}T_{b}}{\pi ^{2}}\left [ \frac{cos[2\pi (f-f_{c})T_{b}]}{1-[4(f-f_{c})T_{b}]^{2}} \right ]^{2}
W(f)=π216A2Tb[1−[4(f−fc)Tb]2cos[2π(f−fc)Tb]]2
式中,A为信号的振幅。为便于比较,下面直接给出4PSK信号的功率谱密度公式:
W
(
f
)
=
2
A
2
T
b
[
s
i
n
[
2
π
(
f
−
f
c
)
T
b
]
2
π
(
f
−
f
c
)
T
b
]
2
W(f)=2A^{2}T_{b}\left [ \frac{sin[2\pi (f-f_{c})T_{b}]}{2\pi (f-f_{c})T_{b}} \right ]^{2}
W(f)=2A2Tb[2π(f−fc)Tbsin[2π(f−fc)Tb]]2

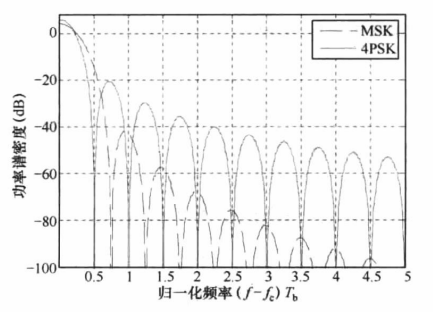

上图是MSK信号和4PSK信号的功率谱密度曲线。从图中可见,与4PSK信号相比,MSK信号的功率谱密度有较宽的主瓣,前者第一个零点出现于
(
f
−
f
c
)
T
b
=
0.5
(f-f_{c})T_{b}=0.5
(f−fc)Tb=0.5处,后者第一个零点出现于
(
f
−
f
c
)
T
b
=
0.75
(f-f_{c})T_{b}=0.75
(f−fc)Tb=0.75处。但是,在主瓣意外,MSK信号的功率谱密度曲线却比4PSK衰减得快。这一点,不难从它们的功率谱密度表示式中看出来,因为当
(
f
−
f
c
)
T
b
≫
1
(f-f_{c})T_{b}\gg 1
(f−fc)Tb≫1以后,4PSK信号的功率谱随
(
f
−
f
c
)
(f-f_{c})
(f−fc)的平方而下降,而MSK信号的功率谱却随
(
f
−
f
c
)
(f-f_{c})
(f−fc)的四次方而下降。以-3dB电平计算时,MSK信号带宽大于4PSK,以-50dB电平计算和以包含99%的信号功率计算时,MSK信号带宽明显小于4PSK信号。
1.3 MSK信号的产生方法
根据MSK的时域表达式,运用三角函数运算公式,
c
o
s
[
ω
c
t
+
θ
(
t
)
]
=
c
o
s
θ
(
t
)
c
o
s
ω
c
t
−
s
i
n
θ
(
t
)
s
i
n
ω
c
t
cos[\omega _{c}t+\theta (t)]=cos\theta (t)cos\omega _{c}t-sin\theta (t)sin\omega _{c}t
cos[ωct+θ(t)]=cosθ(t)cosωct−sinθ(t)sinωct,所以MSK信号也可以看成由两个彼此正交的载波
c
o
s
ω
c
t
cos\omega _{c}t
cosωct与
s
i
n
ω
c
t
sin\omega _{c}t
sinωct分别被函数
c
o
s
θ
(
t
)
cos\theta (t)
cosθ(t)和
s
i
n
θ
(
t
)
sin\theta (t)
sinθ(t)进行振幅调制而合成的。已知
θ
(
t
)
=
π
a
k
2
T
b
t
+
φ
k
,
a
k
=
±
1
,
φ
k
=
0
或
π
(
模
2
π
)
\theta (t)=\frac{\pi a_{k}}{2T_{b}}t+\varphi _{k},a_{k}=\pm 1,\varphi _{k}=0或\pi(模2\pi)
θ(t)=2Tbπakt+φk,ak=±1,φk=0或π(模2π),因而
c
o
s
θ
(
t
)
=
c
o
s
(
π
t
2
T
b
)
c
o
s
φ
k
,
s
i
n
θ
(
t
)
=
a
k
t
s
i
n
(
π
t
2
T
b
)
c
o
s
φ
k
cos\theta (t)=cos(\frac{\pi t}{2T_{b}})cos\varphi _{k},sin\theta (t)=a_{k}tsin(\frac{\pi t}{2T_{b}})cos\varphi _{k}
cosθ(t)=cos(2Tbπt)cosφk,sinθ(t)=aktsin(2Tbπt)cosφk
令
c
o
s
φ
k
=
I
k
,
a
k
c
o
s
φ
k
=
Q
k
cos\varphi _{k}=I_{k},a_{k}cos\varphi _{k}=Q_{k}
cosφk=Ik,akcosφk=Qk,得到
S
M
S
K
(
t
)
=
I
k
c
o
s
(
π
t
2
T
b
)
c
o
s
ω
c
t
−
Q
k
s
i
n
(
π
t
2
T
b
)
s
i
n
ω
c
t
S_{MSK}(t)=I_{k}cos(\frac{\pi t}{2T_{b}})cos\omega _{c}t-Q_{k}sin(\frac{\pi t}{2T_{b}})sin\omega _{c}t
SMSK(t)=Ikcos(2Tbπt)cosωct−Qksin(2Tbπt)sinωct
通过前面的分析,我们知道,只要找到
I
k
、
Q
k
I_{k}、Q_{k}
Ik、Qk与原始数据
a
k
a_{k}
ak的转换方法,就不难构建产生MSK信号的方法。显然,
I
k
、
Q
k
I_{k}、Q_{k}
Ik、Qk的取值只能是1或者-1。
下面给出MSK信号产生的步骤:
(1)对输入数据序列进行差分编码。
(2)把差分编码器的输出数据用串/并转换器分成两路,并且相互交错一个码元宽度
T
b
T_{b}
Tb。
(3)用加权函数
c
o
s
(
π
t
2
T
b
)
cos(\frac{\pi t}{2T_{b}})
cos(2Tbπt)和
s
i
n
(
π
t
2
T
b
)
sin(\frac{\pi t}{2T_{b}})
sin(2Tbπt)分别对两路数据进行加权。
(4)用两路加权后的数据分别对正交载波
c
o
s
ω
c
t
cos\omega _{c}t
cosωct和
s
i
n
ω
c
t
sin\omega _{c}t
sinωct进行调制
(5)将两路输出信号进行叠加。

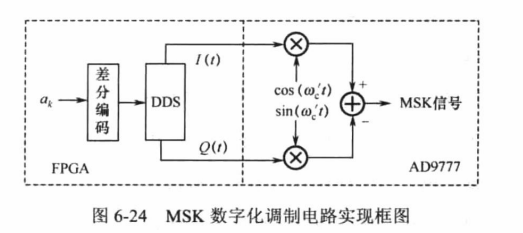

图中左侧虚线由DDS完成MSK数字化调制,具体实现由FPGA完成,右侧为正交调制器AD9977完成正交上变频功能。要求整个调制器输出中频频率为70MHz,如果完全采用FPGA来实现70MHz中频MSK信号的产生,则DDS核必须工作在200MHz以上才能保证调制器输出信号的质量。因此,为了减少FPGA功耗,将MSK分成两个阶段来完成:首先在FPGA中控制DDS完成中心频率为6MHz的MSK调制,输出速率为32MHz的两路正交信号I(t)、Q(t),然后这两路信号与AD9977里的数字本振64MHz相混频,即完成数字正交调制过程,将中心频率变至70MHz。
2. MSK调制信号的FPGA实现
条件:符号速率Rb=1Mbps,载波信号频率fc=6MHz,采样频率fs=32Rb,输出数据位宽Bout=15。
源码
module MskMod (
rst,clk,din,
it,qt);
input rst; //复位信号,高电平有效
input clk; //数据采样时钟:32MHz
input din; //调制原始数据,Rb=1 MHz
//输出的CPFSK信号:fc=6 MHz,h=0.5,f1=5.75 MHz,f2=6.25 MHz
output signed [14:0] it;
output signed [14:0] qt;
wire cod;
//实例化NCO核
Code u1 (
.rst (rst),
.clk (clk),
.din (din),
.dout (cod));
//实例化频率调制模块核
FskMod u2 (
.rst (rst),
.clk (clk),
.din (cod),
.it (it),
.qt (qt));
endmodule
module Code (
rst,clk,din,
dout);
input rst; //复位信号,高电平有效
input clk; //系统时钟信号,与采样频率相同,fs=32 MHz
input din; //差分编码前的调制数据:1 MHz
output dout; //差分编码后的调制数据:1 MHz
reg data;
reg [4:0] count;
always @(posedge clk or posedge rst)
if (rst)
begin
data <= 1'b0;
count <= 5'd0;
end
else
begin
count <= count + 5'd1;
if (count==5'd31)
if (din)
data <= ~data;
end
assign dout = data;
endmodule
module FskMod (
rst,clk,din,
it,qt);
input rst; //复位信号,高电平有效
input clk; //数据采样时钟:32MHz
input din; //调制原始数据,Rb=1 MHz
//输出的CPFSK信号:fc=6 MHz,h=0.5,f1=5.75 MHz,f2=6.25 MHz
output signed [14:0] it;
output signed [14:0] qt;
//实例化NCO核所需的接口信号
wire reset_n,out_valid,clken;
wire [24:0] carrier;
wire signed [24:0] frequency_df;
assign reset_n = !rst;
assign clken = 1'b1;
assign carrier=25'd6291456;//6MHz
//实例化NCO核
dds u0 (
.phi_inc_i (carrier),
.clk (clk),
.reset_n (reset_n),
.clken (clken),
.freq_mod_i (frequency_df),
.fsin_o (it),
.fcos_o (qt),
.out_valid (out_valid));
//Rb=1MHz,h=0.5,df1=-0.25MHz df2=0.25MHz
//根据输入数据的高电低平,设置不同的频率偏移量
assign frequency_df = (din)?25'd262144:-25'd262144;
endmodule
3. MSK解调原理
3.1 延迟差分解调
一比特延迟差分解调
假设中频滤波器输出信号为:
S
I
F
(
t
)
=
R
(
t
)
c
o
s
[
ω
c
t
+
φ
(
t
)
]
+
n
(
t
)
S_{IF}(t)=R(t)cos[\omega _{c}t+\varphi (t)]+n(t)
SIF(t)=R(t)cos[ωct+φ(t)]+n(t)
式中,R(t)为信号的实时包络,n(t)是噪声或干扰。
中频信号和经过延时
T
b
T_{b}
Tb并移相
π
/
2
\pi/2
π/2的中频信号相乘后,得到
S
m
u
l
t
(
t
)
=
R
(
t
)
c
o
s
[
ω
c
t
+
φ
(
t
)
]
R
(
t
−
T
b
)
c
o
s
[
ω
c
(
t
−
T
b
)
+
φ
(
t
−
T
b
)
]
S_{mult}(t)=R(t)cos[\omega _{c}t+\varphi (t)]R(t-T_{b})cos[\omega _{c}(t-T_{b})+\varphi (t-T_{b})]
Smult(t)=R(t)cos[ωct+φ(t)]R(t−Tb)cos[ωc(t−Tb)+φ(t−Tb)]
经过低通滤波器后,此信号变成
y
(
t
)
=
1
2
R
(
t
)
R
(
t
−
T
b
)
s
i
n
[
ω
c
T
b
+
Δ
φ
(
T
b
)
]
y(t)=\frac{1}{2}R(t)R(t-T_{b})sin[\omega _{c}T_{b}+\Delta \varphi (T_{b})]
y(t)=21R(t)R(t−Tb)sin[ωcTb+Δφ(Tb)]
式中,
Δ
φ
(
T
b
)
=
φ
(
t
)
−
φ
(
t
−
T
b
)
\Delta \varphi (T_{b})=\varphi (t)-\varphi (t-T_{b})
Δφ(Tb)=φ(t)−φ(t−Tb)
根据MSK信号特征,设
ω
c
T
b
=
k
(
2
π
)
\omega _{c}T_{b}=k(2\pi)
ωcTb=k(2π)(k为整数),则
y
(
t
)
=
1
2
R
(
t
)
R
(
t
−
T
b
)
s
i
n
Δ
φ
(
T
b
)
y(t)=\frac{1}{2}R(t)R(t-T_{b})sin\Delta \varphi (T_{b})
y(t)=21R(t)R(t−Tb)sinΔφ(Tb)
二比特延迟差分解调
由图可知,经过相乘器与低通滤波器的信号为
y
(
t
)
=
1
2
R
(
t
)
R
(
t
−
2
T
b
)
c
o
s
[
2
ω
c
T
b
+
Δ
φ
(
2
T
b
)
]
y(t)=\frac{1}{2}R(t)R(t-2T_{b})cos[2\omega _{c}T_{b}+\Delta \varphi (2T_{b})]
y(t)=21R(t)R(t−2Tb)cos[2ωcTb+Δφ(2Tb)]
式中,
Δ
φ
(
2
T
b
)
=
φ
(
t
)
−
φ
(
t
−
2
T
b
)
\Delta \varphi (2T_{b})=\varphi (t)-\varphi (t-2T_{b})
Δφ(2Tb)=φ(t)−φ(t−2Tb)
同样,当
2
ω
c
T
b
=
k
(
2
π
)
2\omega _{c}T_{b}=k(2\pi)
2ωcTb=k(2π),有
y
(
t
)
=
1
2
R
(
t
)
R
(
t
−
2
T
b
)
c
o
s
[
φ
(
t
)
−
φ
(
t
−
T
b
)
]
c
o
s
[
φ
(
t
−
T
b
)
−
φ
(
t
−
2
T
b
)
]
−
s
i
n
[
φ
(
t
)
−
φ
(
t
−
T
b
)
]
s
i
n
[
φ
(
t
−
T
b
)
−
φ
(
t
−
2
T
b
)
]
y(t)=\frac{1}{2}R(t)R(t-2T_{b}){cos[\varphi (t)-\varphi (t-T_{b})]cos[\varphi (t-T_{b})-\varphi (t-2T_{b})]-sin[\varphi (t)-\varphi (t-T_{b})]sin[\varphi (t-T_{b})-\varphi (t-2T_{b})]}
y(t)=21R(t)R(t−2Tb)cos[φ(t)−φ(t−Tb)]cos[φ(t−Tb)−φ(t−2Tb)]−sin[φ(t)−φ(t−Tb)]sin[φ(t−Tb)−φ(t−2Tb)]

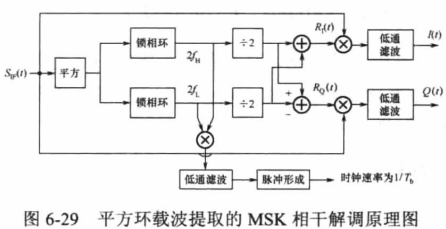

3.2 平方环相干解调
由于MSK信号的调制指数h=0.5,经过平方处理后,调制指数实际上变为1。调制指数为1的CPFSK信号,其功率谱中存在着离散分量,即二倍传信号频率
2
f
H
2f_{H}
2fH和二倍空号频率
2
f
L
2f_{L}
2fL。因此,可以用两个锁相环电路分别提取出这两个频率。因此可以得到载波频率
f
c
f_{c}
fc和时钟频率
f
R
f_{R}
fR之间的关系为:
f
c
=
f
H
+
f
L
2
,
f
R
=
2
f
H
−
2
f
L
f_{c}=\frac{f_{H}+f_{L}}{2},f_{R}=2f_{H}-2f_{L}
fc=2fH+fL,fR=2fH−2fL
为了得到
f
c
f_{c}
fc和
f
R
f_{R}
fR,在电路中将两个锁相环锁定的
2
f
H
2f_{H}
2fH和
2
f
L
2f_{L}
2fL两个信号相乘,并经过低通滤波,就可以得到时钟频率
f
R
f_{R}
fR信号,它经脉冲形成后得到所需的时钟脉冲,再由此产生各种定时信号;将除以2后得到
f
H
f_{H}
fH和
f
L
f_{L}
fL相乘,并讲过低通滤波可获得
f
R
/
2
f_{R}/2
fR/2,其速率与正交两路数据的速率相同,可用于正交两路数据的判决定时。
2
f
H
2f_{H}
2fH和
2
f
L
2f_{L}
2fL除以2后得到的信号为:
S
1
(
t
)
=
c
o
s
(
2
π
f
H
t
)
=
c
o
s
(
2
π
f
c
t
+
π
t
2
T
b
)
S_{1}(t)=cos(2\pi f_{H}t)=cos\left (2\pi f_{c}t +\frac{\pi t}{2T_{b}} \right )
S1(t)=cos(2πfHt)=cos(2πfct+2Tbπt)
S
2
(
t
)
=
c
o
s
(
2
π
f
L
t
)
=
c
o
s
(
2
π
f
c
t
−
π
t
2
T
b
)
S_{2}(t)=cos(2\pi f_{L}t)=cos\left (2\pi f_{c}t -\frac{\pi t}{2T_{b}} \right )
S2(t)=cos(2πfLt)=cos(2πfct−2Tbπt)
将上式相加/相减得到
S
1
(
t
)
+
S
2
(
t
)
=
2
c
o
s
π
t
2
T
b
c
o
s
(
2
π
f
c
t
)
S_{1}(t)+S_{2}(t)=2cos\frac{\pi t}{2T_{b}}cos(2\pi f_{c}t)
S1(t)+S2(t)=2cos2Tbπtcos(2πfct)
S
1
(
t
)
−
S
2
(
t
)
=
−
2
s
i
n
π
t
2
T
b
s
i
n
(
2
π
f
c
t
)
S_{1}(t)-S_{2}(t)=-2sin\frac{\pi t}{2T_{b}}sin(2\pi f_{c}t)
S1(t)−S2(t)=−2sin2Tbπtsin(2πfct)
为便于对比,我们将MSK信号的时域表达式重写如下
S
M
S
K
(
t
)
=
I
k
c
o
s
(
π
t
2
T
b
)
c
o
s
ω
c
t
−
Q
k
s
i
n
(
π
t
2
T
b
)
s
i
n
ω
c
t
S_{MSK}(t)=I_{k}cos\left ( \frac{\pi t}{2T_{b}} \right )cos\omega _{c}t-Q_{k}sin\left ( \frac{\pi t}{2T_{b}} \right )sin\omega _{c}t
SMSK(t)=Ikcos(2Tbπt)cosωct−Qksin(2Tbπt)sinωct
容易看出,将相干载波信号分别与接收到的中频信号相乘,并滤除相干载波的2倍频信号,经过正确的抽样判决后,即可获得两路正交的调制数据。
4. MSK解调的MATLAB仿真
条件:符号速率Rb=1Mbps,载波信号频率fc=3MHz,采样频率fs=16Rb。
由于锁相环的设计比较复杂,本程序不适用锁相环电路仿真,直接用产生调制信号的载波进行相干解调。
源码
ps=1*10^6; %码速率为1MHz
Fs=16*10^6; %采样速率为16MHz
fc=3*10^6; %载波频率为3MHz
N=100; %数据码元个数
Len=N*Fs/ps; %仿真数据的长度
x = randint(N,1,2)'; % 产生随机数据做为数据码元
%x=ones(1,N);
dx=ones(1,N);
for i=1:N
if x(i)==0
x(i)=-1;
end
end
%求原码的相对码dx
for i=2:N
if x(i)==1
dx(i)=-dx(i-1);
else
dx(i)=dx(i-1);
end
end
%将相对码按奇偶序号分成两路数据,形成Ik\Qk
di=ones(1,N);
dq=ones(1,N);
%取dx的偶数位,并列两位为di
for i=2:2:N
di(i:i+1)=dx(i);
end
%取dx的奇数位,并列两位为dq
for i=1:2:N-1
dq(i:i+1)=dx(i);
end
%对原始BIT数据进行Fs/ps倍重采样
udi=ones(1,N*Fs/ps);
udq=ones(1,N*Fs/ps);
for i=1:N
udi(Fs/ps*(i-1)+1:Fs/ps*i)=di(i);
udq(Fs/ps*(i-1)+1:Fs/ps*i)=dq(i);
end
% udi=rectpulse(di,Fs/ps);
% udq=rectpulse(dq,Fs/ps);
%产生MSK信号所需的载波信号
t=0:1/Fs:(Len-1)/Fs;
cf0c=cos(2*pi*fc.*t);
sf0c=sin(2*pi*fc.*t);
cfps=cos(pi*ps/2.*t);
sfps=sin(pi*ps/2.*t);
%正交调制法产生msk信号
msk=udi.*cfps.*cf0c-udq.*sfps.*sf0c;
%MSK 解调
%第一种相干解调,需要同时获取fc,fb的载波频率
% demod_i=msk.*cf0c.*cfps;
% demod_q=msk.*sf0c.*sfps;
%平方环相干解调,只需获取fL、fH的载波频率
fL=cos(2*pi*fc.*t-2*pi*ps/4.*t);%cos(2*pi*ps/4.*t)
fH=cos(2*pi*fc.*t+2*pi*ps/4.*t);
demod_i=msk.*(fH+fL);
demod_q=msk.*(fH-fL);
%低通滤波后,获取I、Q支路基带波形
b=fir1(30,0.5*ps*2/Fs);%设计低通滤波器
f_i=filter(b,1,demod_i);
f_q=filter(b,1,demod_q);
%求Tb/2的时钟信号波形
% fL2=cos(4*pi*fc.*t-4*pi*ps/4.*t);%cos(2*pi*ps/4.*t)
% fH2=cos(4*pi*fc.*t+4*pi*ps/4.*t);
% b2=fir1(30,1*ps*2/Fs);%设计低通滤波器
% fb=fL2.*fH2;
% rb=filter(b2,1,fb);
fb=fL.*fH;
% tb=filter(b,1,fb);
rb=filter(b,1,fb);
%
% for i=1:length(rb)-1
% rb(i)=tb(i+1)-tb(i);
% end
% rb=rb>=0;
%绘制解后的I、Q支路基带波形及时钟信号波形
figure(1);
num=800;
x_t=0:1/Fs:(num-1)/Fs;
x_t=x_t*10^6;
subplot(411);plot(x_t,udi(1:num));axis([0 25 -1.2 1.2]);
legend('I支路原始数据时域波形');
xlabel('时间(us)');ylabel('幅度(V)');
subplot(412);plot(x_t,f_i(1:num),'-',x_t,rb(1:num),'--');
legend('I支路解调数据','时钟信号');
xlabel('时间(us)');ylabel('幅度(V)');
subplot(413);plot(x_t,udq(1:num));axis([0 25 -1.2 1.2]);
legend('Q支路原始数据时域波形');
xlabel('时间(us)');ylabel('幅度(V)');
subplot(414);plot(x_t,f_q(1:num),'-',x_t,rb(1:num),'--');
legend('Q支路解调数据','时钟信号');
xlabel('时间(us)');ylabel('幅度(V)');
%绘制MSK信号的频谱及时域波形
figure(2);
%求MSK信号的FFT变换
m_msk=20*log10(abs(fft(msk,2048)));
m_msk=m_msk-max(m_msk);
%设置幅频响应的横坐标单位为MHz
x_f=1:length(m_msk);
x_f=x_f*Fs/length(m_msk)/10^6;
%绘制MSK信号的频谱
subplot(211);
plot(x_f,m_msk);axis([0 Fs/2/10^6 -80 0]);
legend('MSK信号频谱');
xlabel('频率(MHz)');ylabel('幅度(dB)');grid on;
%绘制MSK信号的时域波形
subplot(212);
%设置横坐标单位为us
LT=100;
x_t=0:1/Fs:(LT-1)/Fs;
x_t=x_t*10^6;
plot(x_t,msk(100:100+LT-1))
legend('MSK信号时域波形');
xlabel('时间(us)');ylabel('幅度(V)');
运行结果图如下。从图中可以看出,对于I支路数据而言,1/2倍码速率时钟信号与解调后的I路数据完全同步,最佳判决时刻为时钟波形的波峰出;对于Q支路数据而言,1/2倍码速率时钟信号与解调后的I路数据完全正交,最佳判决时刻为时钟波形的波谷出。
