SolidWorks导致厚度为0的几何体

最新推荐文章于 2025-05-01 21:07:25 发布
最新推荐文章于 2025-05-01 21:07:25 发布
阅读量4.1k 收藏
点赞数 3
文章标签： 硬件架构
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/givemeamagiccode/article/details/138049331
版权

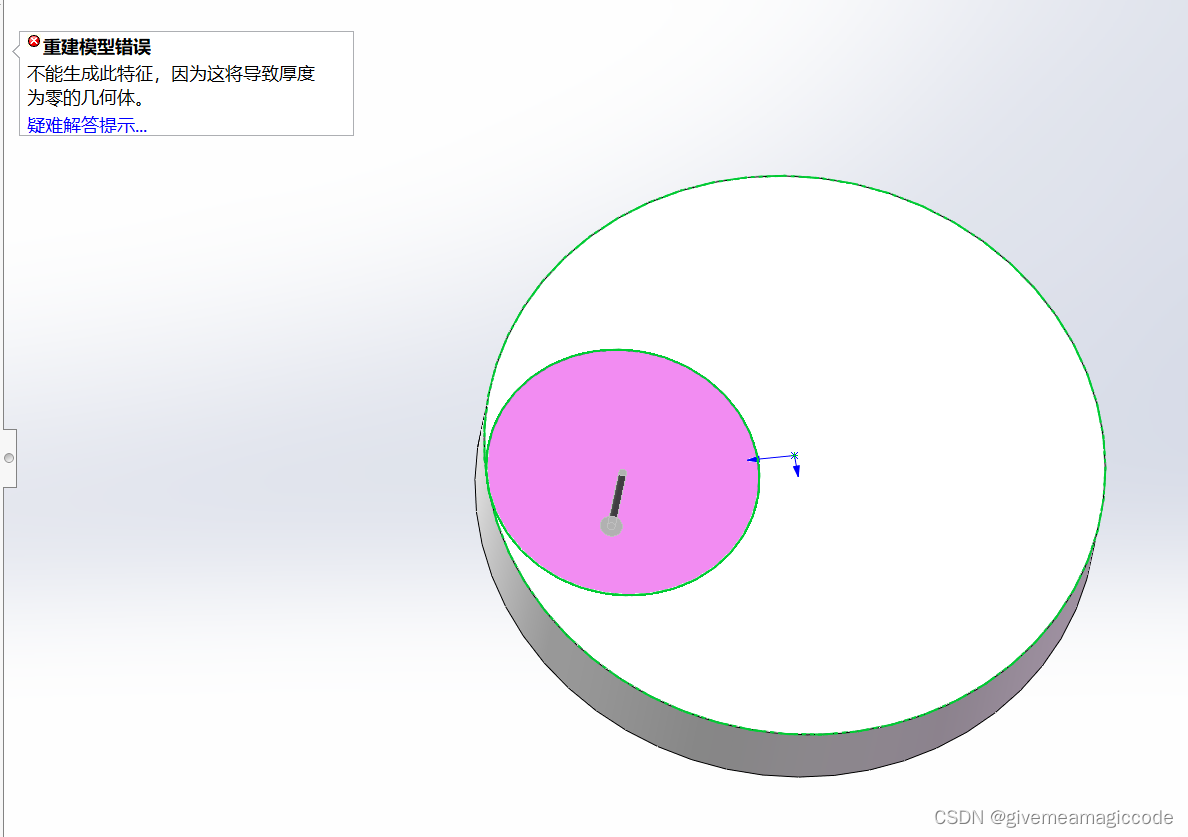

当我们画图时可能会遇到问题”导致厚度为0的几何体“

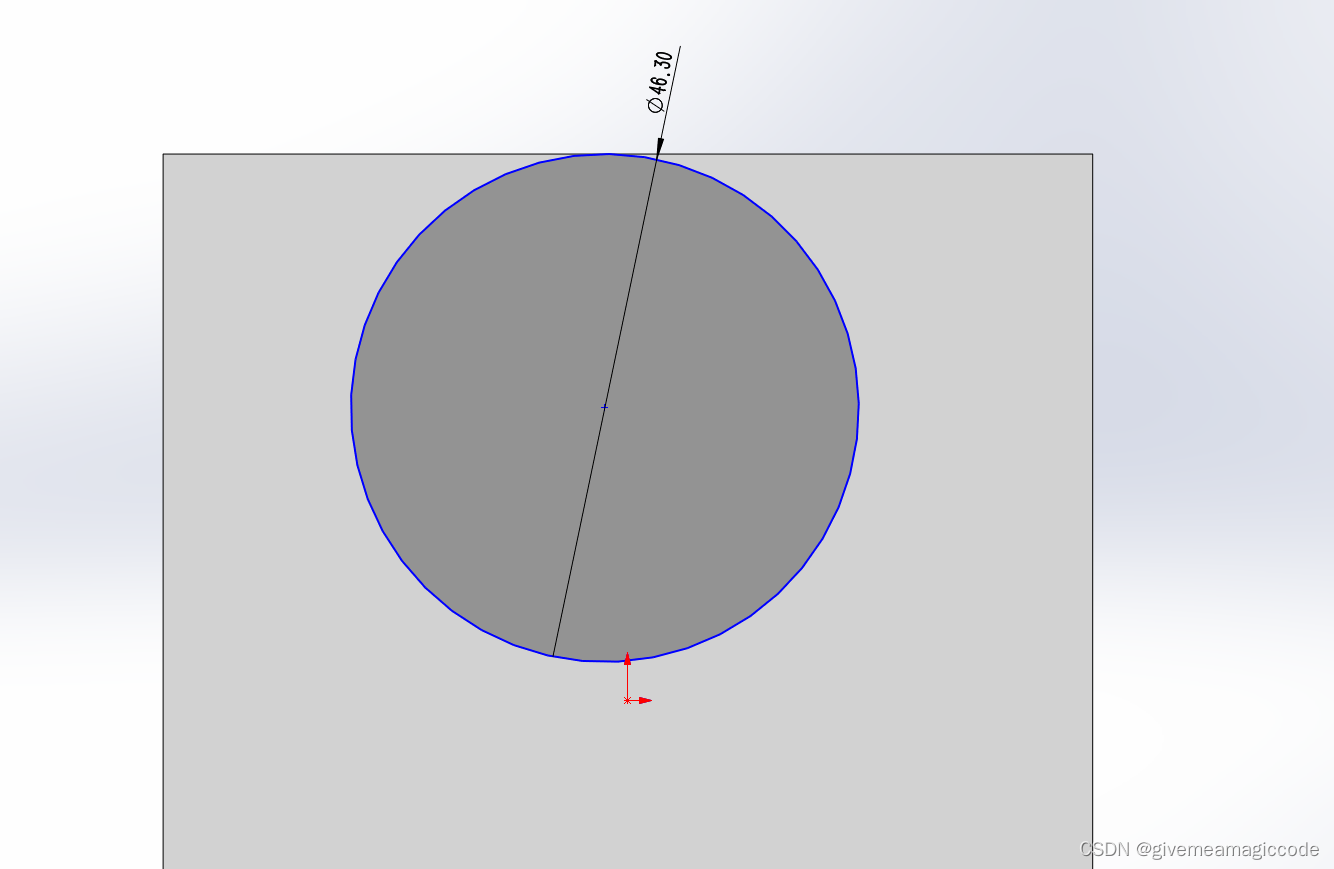

很可能问题出在切除的实体边界和某个面相切造成的，例如：

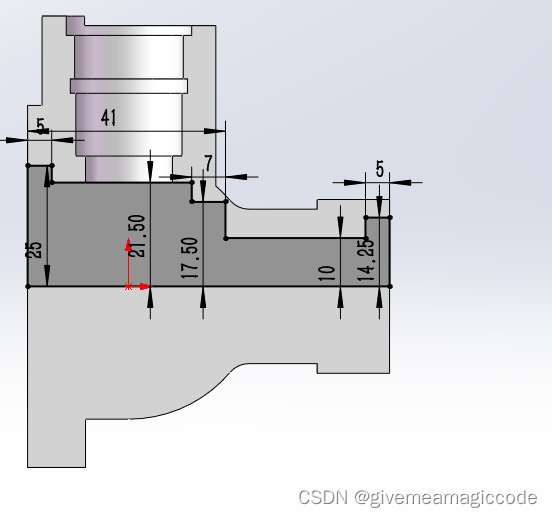

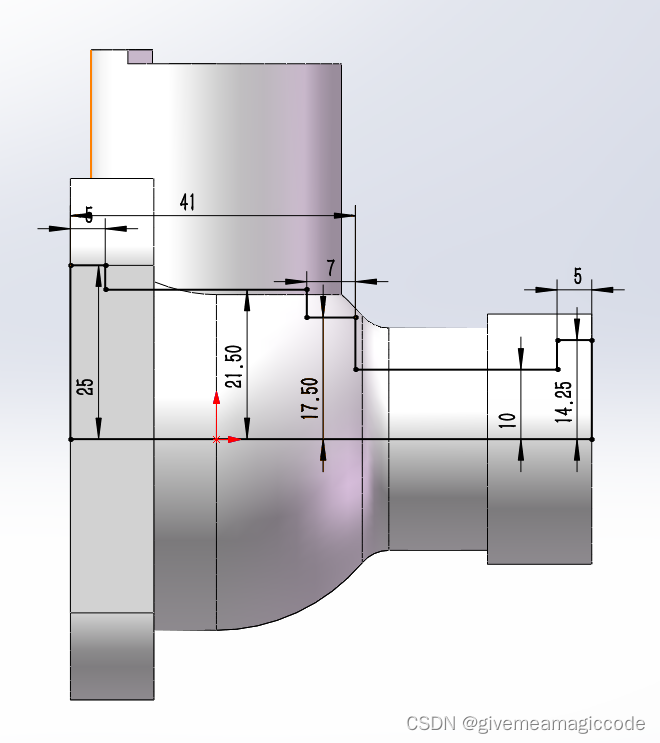

不清楚，有时这种问题很难发现，例如在下面这幅图中我想对该草图进行旋转切除，但是系统显示导致厚度为0的几何体，思考半天通过剖面图一看才发现，我想要旋转切除的实体跟我原来实体的边界相切导致的！
