AD20修改后导入出现Unknown Pin或Fail等解决

最新推荐文章于 2024-12-04 23:01:14 发布
最新推荐文章于 2024-12-04 23:01:14 发布
阅读量1.4w 收藏 59
点赞数 12
分类专栏： AD设计 文章标签： pcb工艺 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/gjsyyl/article/details/124359911
版权
当修改原理图后导入PCB遇到'UnknownPin'或'Fail...'提示，需要清除网络并重新布线。具体步骤包括：清除网络，确认，重新导入时取消'AddRooms'选项，执行变更，选择自动处理，最后确认操作。如果一次未成功，重复第三步。此方法有助于解决电子设计自动化（EDA）软件中的导入问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

修改原理图后，导入PCB时提示“Unknown Pin”，或“Fail...”,必须清除网络线路，重新布线。

步骤如下：

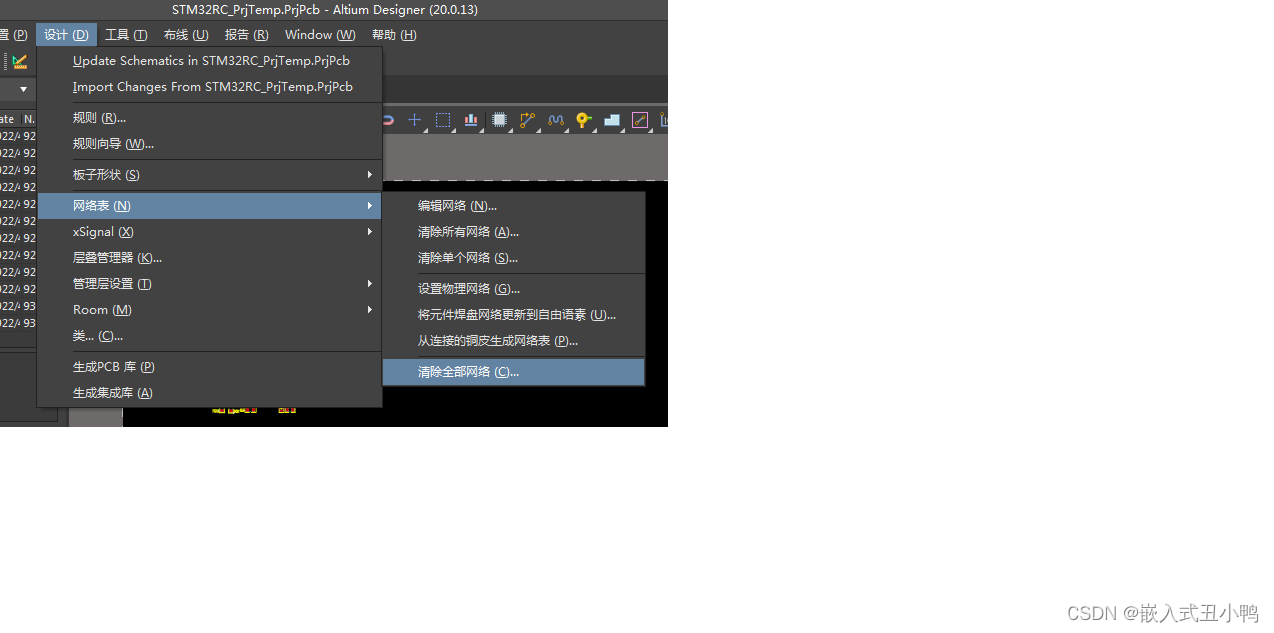

一、清除网络

二、确认。

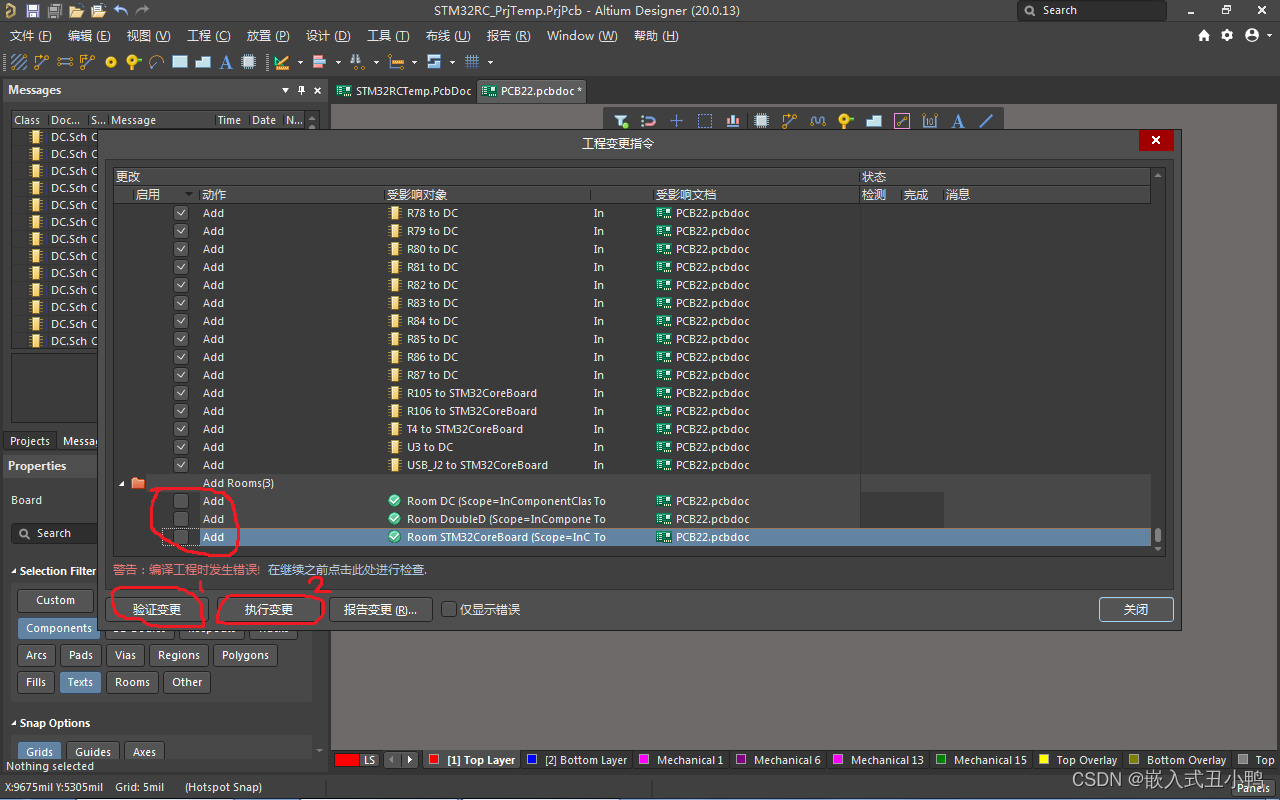

三、重新导入，导时去掉“Add Rooms”前的对钩，再点“验证变更”，再点“执行变更”

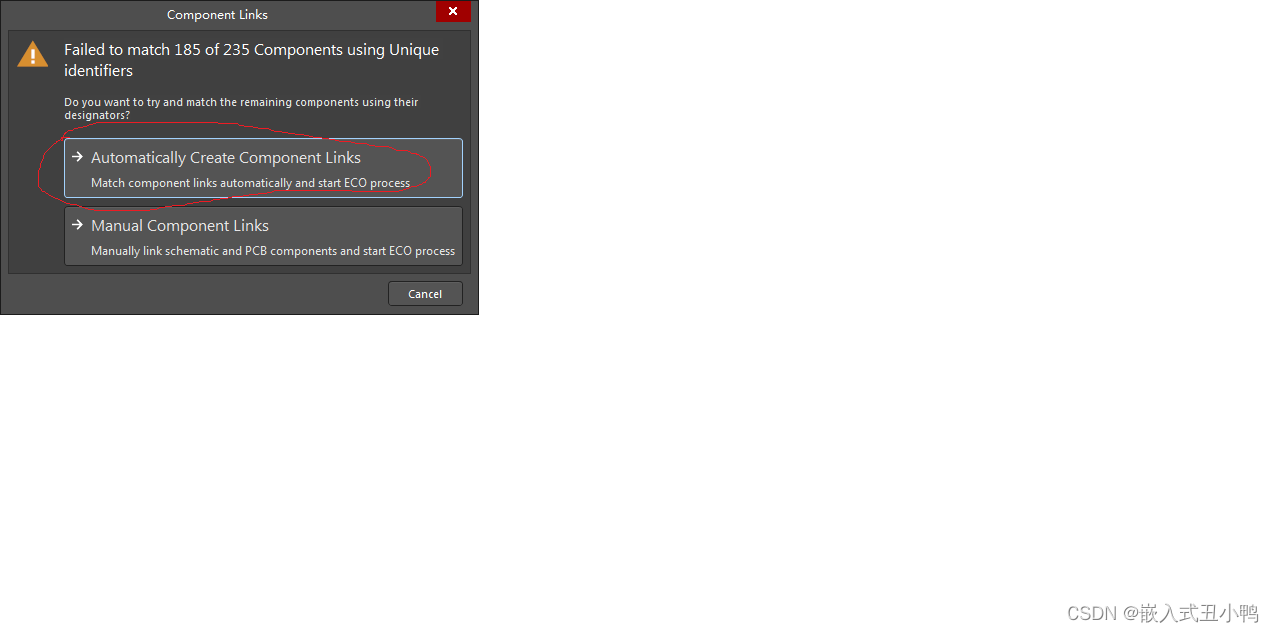

 四、出现提示，选第一项Auto...

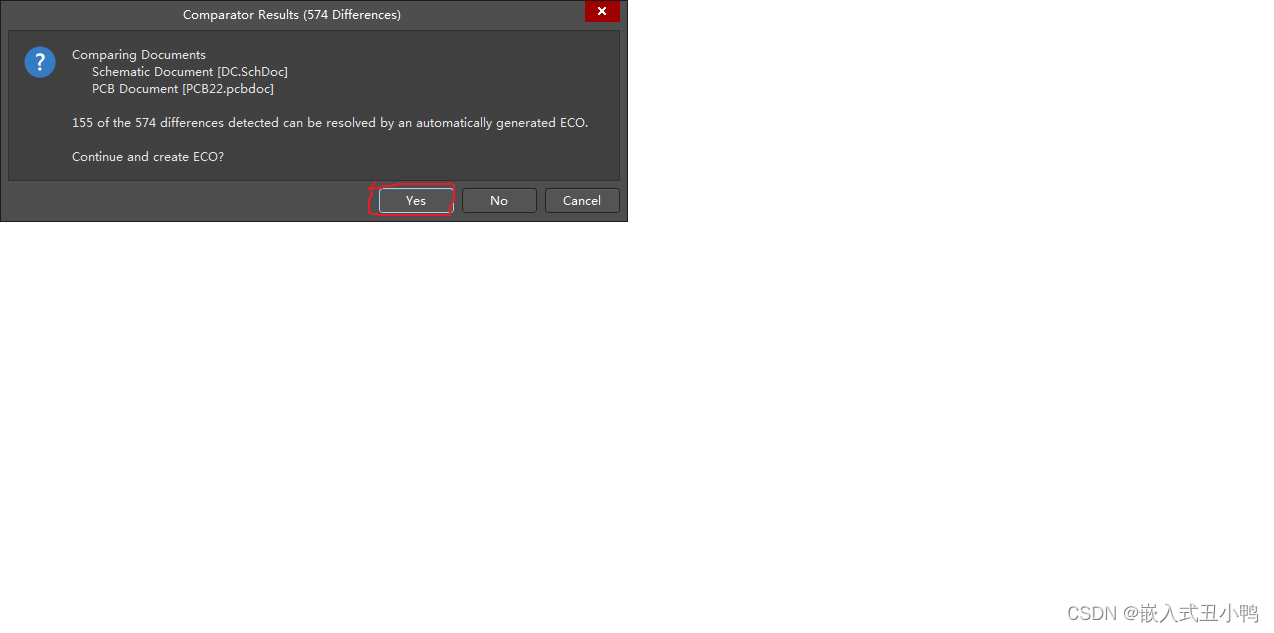

五、确认

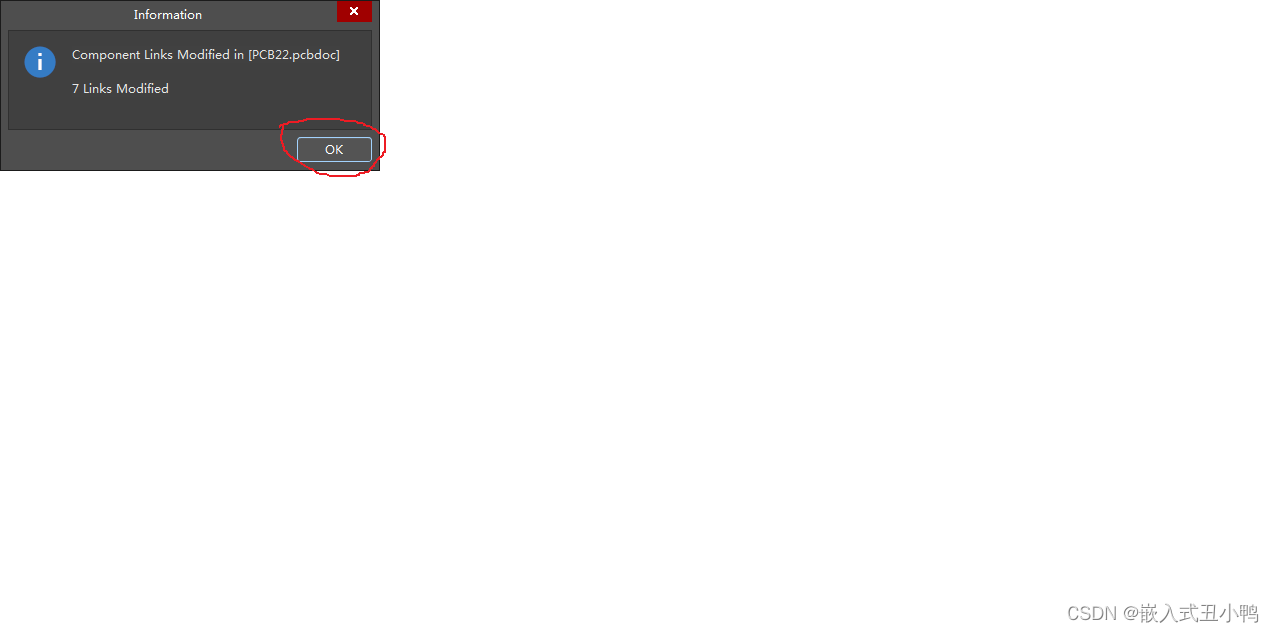

六、确认

如果第一次没导成，再次执行第三步，重新导入。
