AD设置尺寸

一、在PCB界面,点“设置->尺寸->线性尺寸”

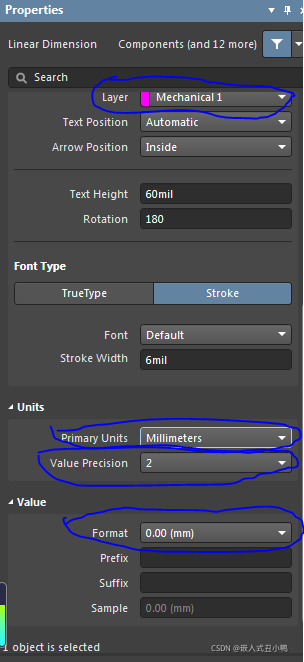

二、点键盘上的“Tab”快捷键,调出“属性”界面,见下图:

1、先设置所在层“Mechanical1”机械层1;

2、设单位Millimeters,毫米 ;

3、设格式Format,保留2为小数。

  • 3
    点赞
  • 14
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
在Altium Designer 20中设置PCB板子尺寸的方法如下: 首先,进行板框大小评估。在工具栏中选择"器件摆放",然后在矩形区域摆放工具中选择"在矩形区域摆放"。通过鼠标框选矩形区域,元件会自动按照框选的范围进行摆放。这个操作可以重复多次,最后大致得出需要的板框尺寸。确定好后右键点击。 接下来,进行板框绘制。选择"重新定义板子形状",Altium Designer会自动生成一块黑色区域,还有一个在禁止布线层的方框,还有两段标注板子大小的线。你可以通过更改黑色区域的大小来调整板子尺寸,使其为长宽都为整数。 然后,重新放置原点是很重要的。选择"编辑",然后选择"原点",再选择"设置"。将原点吸附在板框的左下角。确保坐标原点设置在左下角,以使元件的x、y坐标都为正数。这样做还可以避免导出Gerber后的坐标图出错。 最后,放置尺寸标注。选择"放置",然后选择"尺寸",再选择"线性尺寸"。或者直接使用快捷工具栏中的线性尺寸工具。将尺寸标注吸附到想要标注的位置端点,例如板框的端点。对属性进行设置,可以更改显示单位、小数点后的位数、显示样式等。 通过以上步骤,你可以在Altium Designer 20中设置PCB板子的尺寸。 #### 引用[.reference_title] - *1* *3* [Altium AD20的PCB板框绘制、定义板子形状、重新设置原点、放置尺寸标注](https://blog.csdn.net/Mark_md/article/details/116445961)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^control_2,239^v3^insert_chatgpt"}} ] [.reference_item] - *2* [如何用AD更改PCB板子尺寸](https://blog.csdn.net/weixin_32465003/article/details/113353416)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^control_2,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]
