方波上升沿与振铃的频谱分析

一.参考文献以及尝试解释的问题

1.参考文献

TI的一篇关于DCDC变换器的EMI分析；

文章名：Reduce buck-converter EMI and voltage stress by minimizing inductive parasitics；

链接：https://www.ti.com/lit/an/slyt682/slyt682.pdf?ts=1702224928932

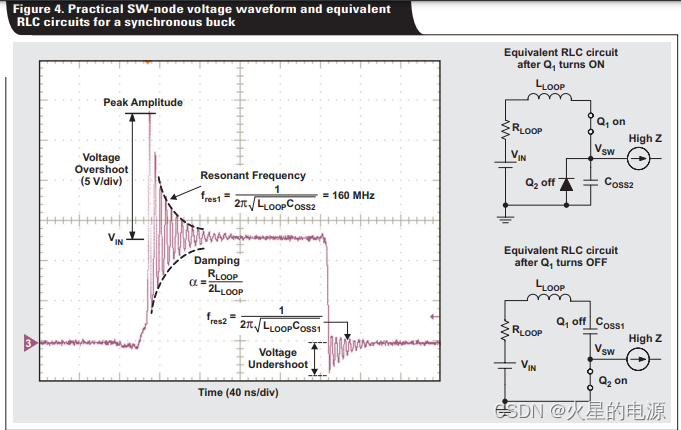

关注的地方：方波的频谱分析，振铃的表现

2.尝试解释的问题

2.1.通常而言，方波的上升沿和下降沿越陡峭，也就是du/dt越大，造成的EMI干扰也就越大，通常我的理解是因为du/dt通过对地寄生电容形成共模回路，c*du/dt也就是共模电流会因为du/dt增大而增大，进而解释了EMI干扰越大，本文想要尝试下从频域波形的角度，来解释这个问题；

2.2.通常而言，在CE测试中异常的尖峰可以和时域波形中测试的振铃相对对应，本文想要尝试下从频域波形的角度，来解释这个问题。

二.方波上升沿频谱仿真的结果

从仿真结果上看，tr表明波形的上升时间，上升时间越陡峭，频域的能量越高；

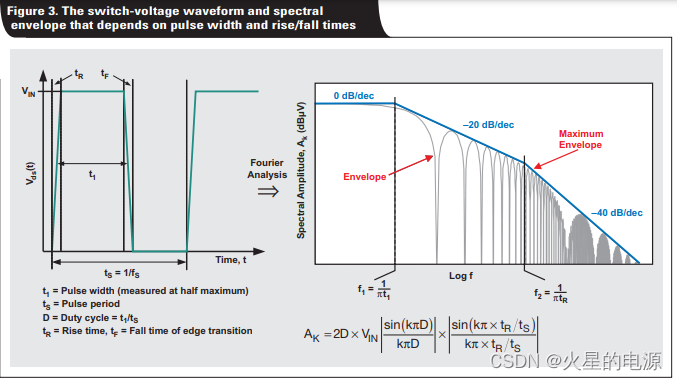

参考文献中给出的-20dB到-40dB的拐点和仿真也能相对应，拐点位置的频率刚好对应着1/(pi*tr)，在固定占空比，固定方波频率的情况下，tr的时间越短，对应的-20dB到-40dB的拐点越大，因此中高频段携带的能量越高，造成的EMI干扰也就越大。

仿真的条件输入：

方波占空比 = 50%

方波频率  = 10kHz

方波上升沿 = 方波下降沿 = 10ns、100ns、1000ns

三.方波振铃频谱仿真的结果

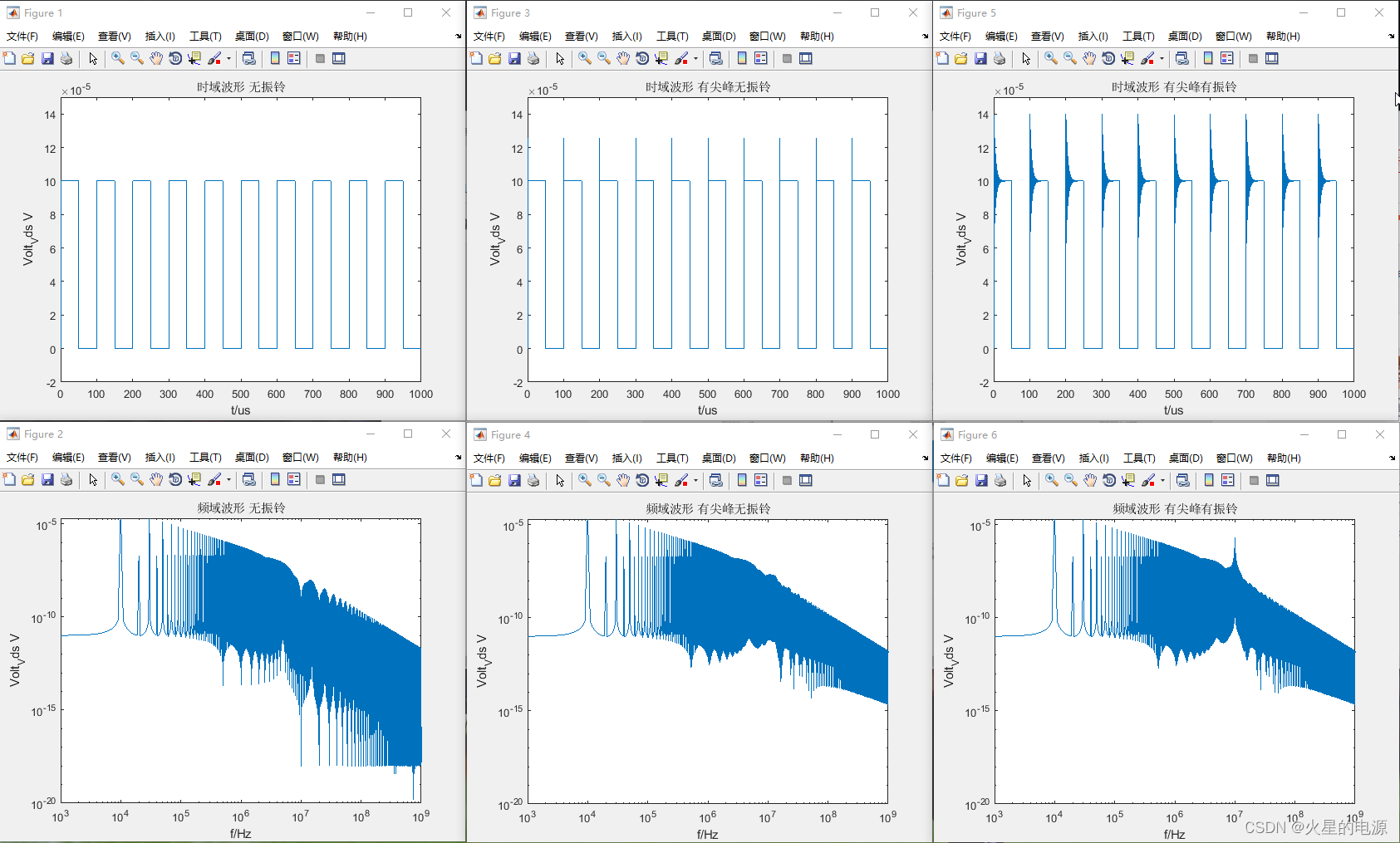

从仿真结果上看，如果时域波形中出现有尖峰振铃的情况，对应的频谱中存在相对应的尖峰，且时域波形和频谱中的频率相对应；

从仿真结果上看，如果时域波形中出现有尖峰无振铃的情况，对应的频谱中不会有相对应的尖峰；

仿真的条件输入：

方波占空比 = 50%

方波频率  = 10kHz

方波上升沿 = 方波下降沿 = 100ns

振铃的频率 = 1MHz

四.maltab m文件代码

感兴趣可以自行尝试如下代码

%方波参数输入
t1 = 50e-6;            %脉冲宽度，单位s
Tsw = 100e-6;          %方波周期，单位s
tr = 100e-9;            %方波上升沿，单位s
tf = tr;            %方波下降沿，单位s
Vin = 100e-6;           %方波平台电压，单位V
D = t1/Tsw;             %方波占空比
fsw = 1/Tsw;            %方波频率
%尖峰振荡参数输入
Volt_ring_tbd = -200000;    %可调整波形为欠阻尼，过阻尼
Volt_ring_fsw = 10e6;        %振荡频率
Volt_ring_peak = 40e-6;     %振荡峰值
%仿真输入
t_step = 1e-10;          %仿真步长
t = 0:t_step:10*Tsw;    %仿真时间
mod_t = mod(t,Tsw);
fix_t = fix(t/Tsw);
size_t = size(t);
%时域波形
Volt_Vds = zeros(size_t);
for i = 1:1:size_t(2)
    if mod_t(i)>0 && mod_t(i)<tr
        Volt_Vds(i) = (Vin/tr)*(t(i)-fix_t(i)*Tsw);
    elseif  mod_t(i)>=tr && mod_t(i)<t1-tf
        Volt_Vds(i) = Vin;
        Volt_Vds(i) = Volt_Vds(i) + Volt_ring_peak*exp(Volt_ring_tbd*(t(i)-fix_t(i)*Tsw-tr))*sin(2*3.14159*Volt_ring_fsw*(t(i)-fix_t(i)*Tsw-tr));
    elseif  mod_t(i)>=t1-tf && mod_t(i)<t1
        Volt_Vds(i) = (Vin/tf)*(t1-(t(i)-fix_t(i)*Tsw));
    elseif  mod_t(i)>=t1 && mod_t(i)<Tsw
        Volt_Vds(i) = 0;
        %Volt_Vds(i) = Volt_Vds(i) - Volt_ring_peak*exp(Volt_ring_tbd*(t(i)-fix_t(i)*Tsw-t1))*sin(2*3.14159*Volt_ring_fsw*(t(i)-fix_t(i)*Tsw-t1));
    else
        Volt_Vds(i) = 0;
    end
end
figure (5);
plot(t*1e6,Volt_Vds);
title('时域波形 有尖峰有振铃');
xlabel('t/us');
ylabel('Volt_Vds V');
axis([0 1000 -2e-5 15e-5]);
%频域波形
FFT_Volt_Vds = fft(Volt_Vds);
P2 = abs(FFT_Volt_Vds/size_t(2));
P1 = P2(1:size_t(2)/2+1);
P1(2:end-1) = 2*P1(2:end-1);
f = (1/t_step)*(0:(size_t(2)/2))/size_t(2);
figure (6);
plot(f,P1);
loglog(f,P1);
title('频域波形 有尖峰有振铃');
xlabel('f/Hz');
ylabel('Volt_Vds V');
axis([1e3 1e9 1e-20 2e-5]);
