眼图测试基本概念

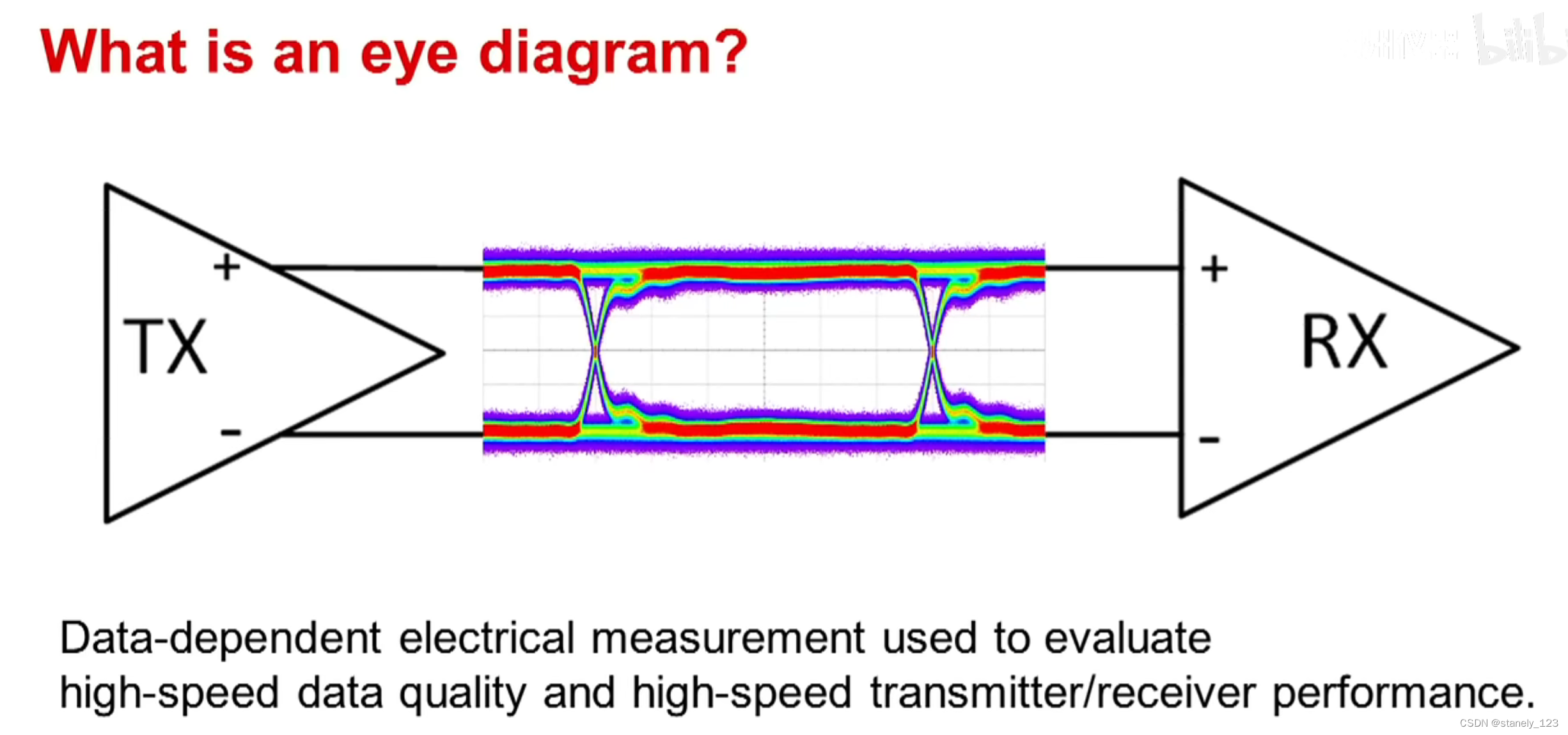

-眼图主要作用：Simulating system&evaluate product&debug system issue

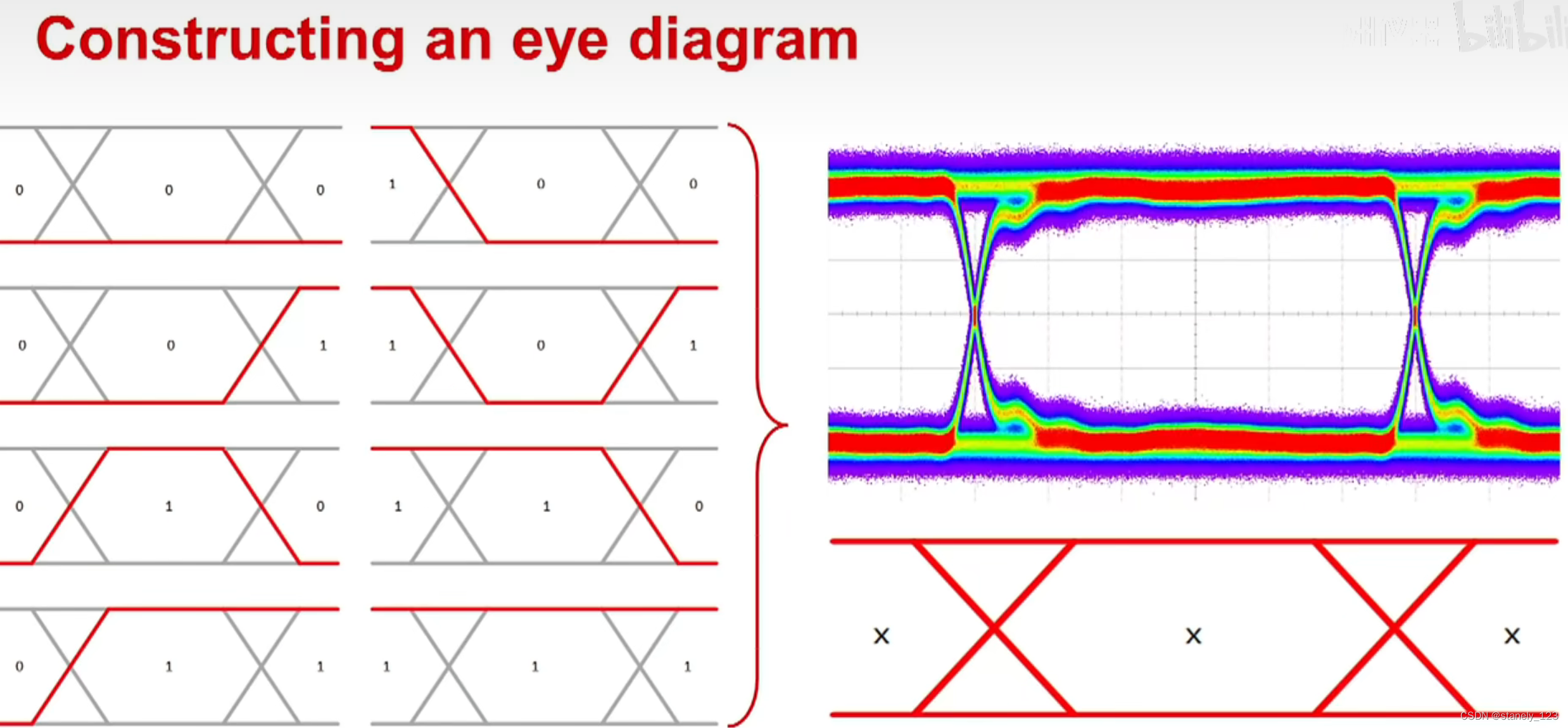

 -眼图的构成：不同的波形在时域上的积累

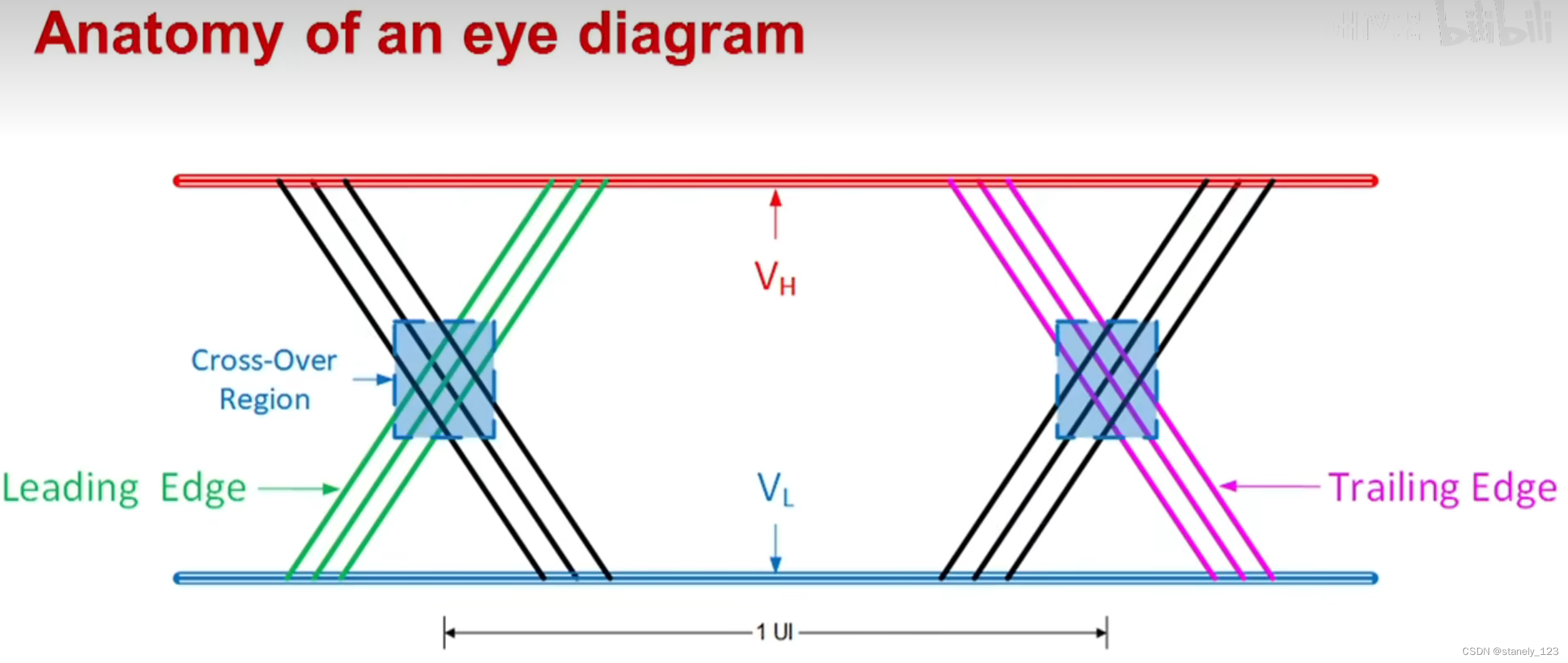

 -VL&VH:表征Reciever是否可以收到正确的预期位电平

 -Leading Edge&Trailing Edge:不同类型的均衡效果&不同类型的传输介质加载影响

 -Cross-Over Region:表征Jitter

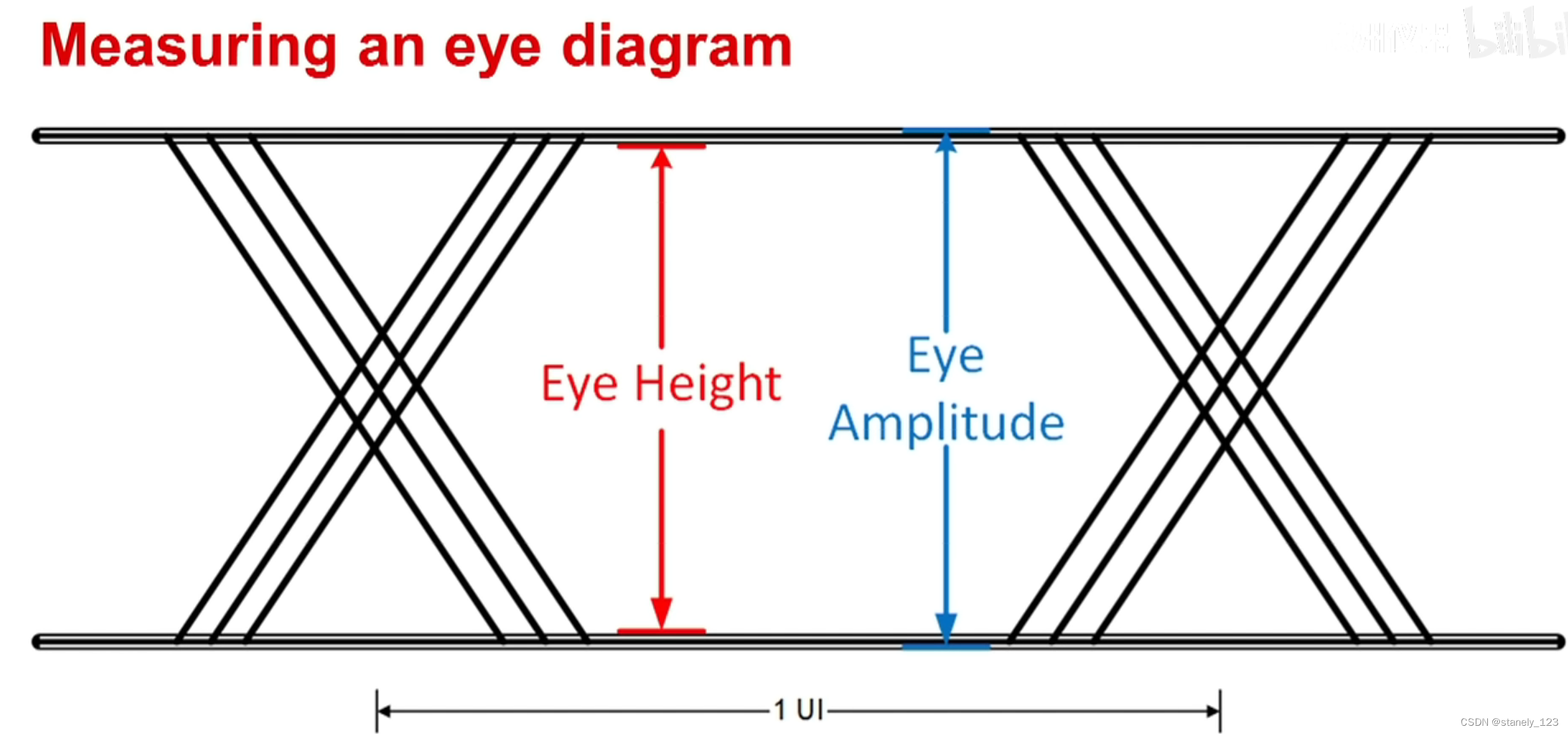

-Eye Height:pk to pk voltage(Low eye height主要由于传输介质的插入损耗)

-Eye Amplitude: Lowest Voltage& Highest Voltage

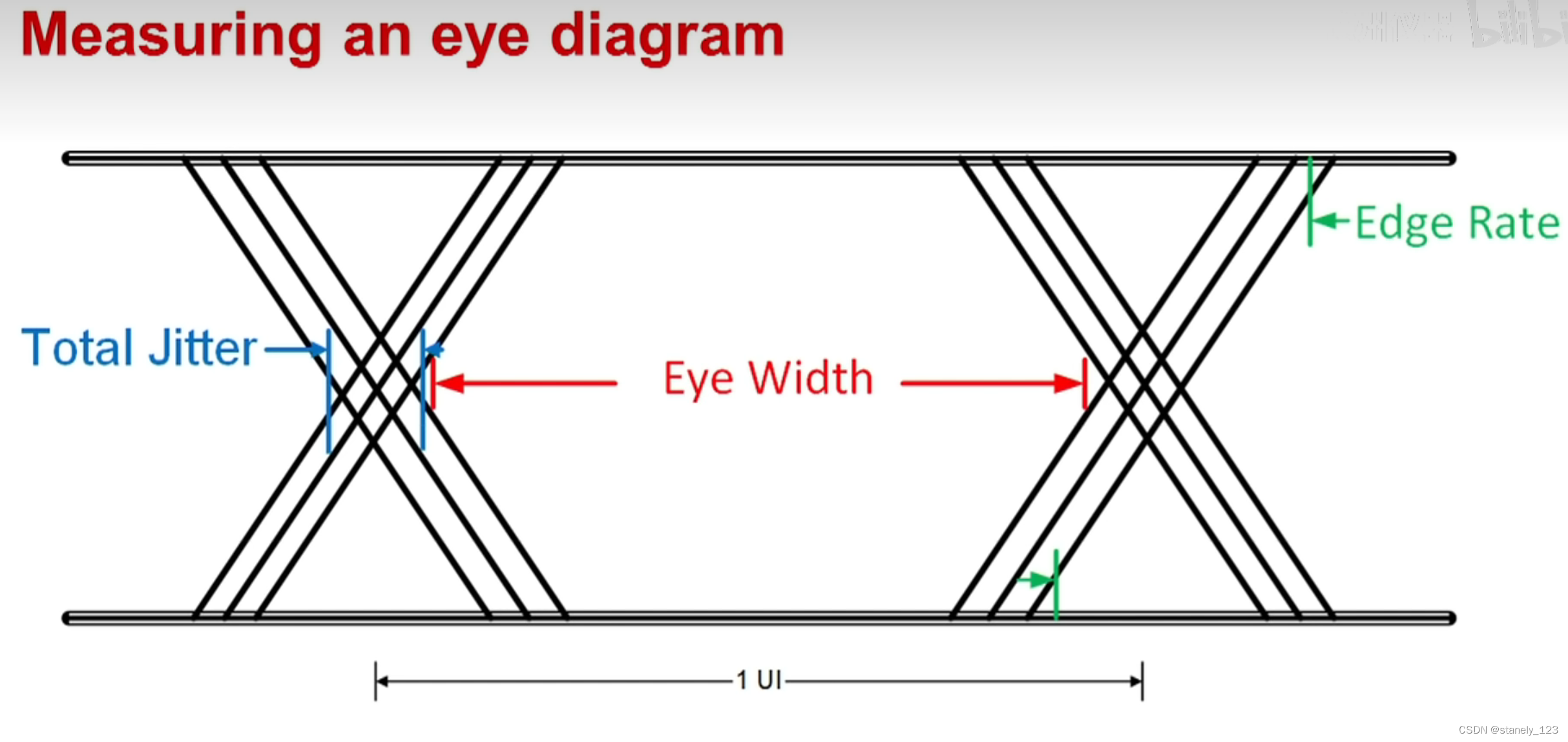

-Eye width: 眼图的张开度

-Total Jitter: 抖动越大，眼图张开的越小-->信号质量差，误码率高

-Edge Rate: 确认交叉区域的影响，从90%和10%电平处开始测量

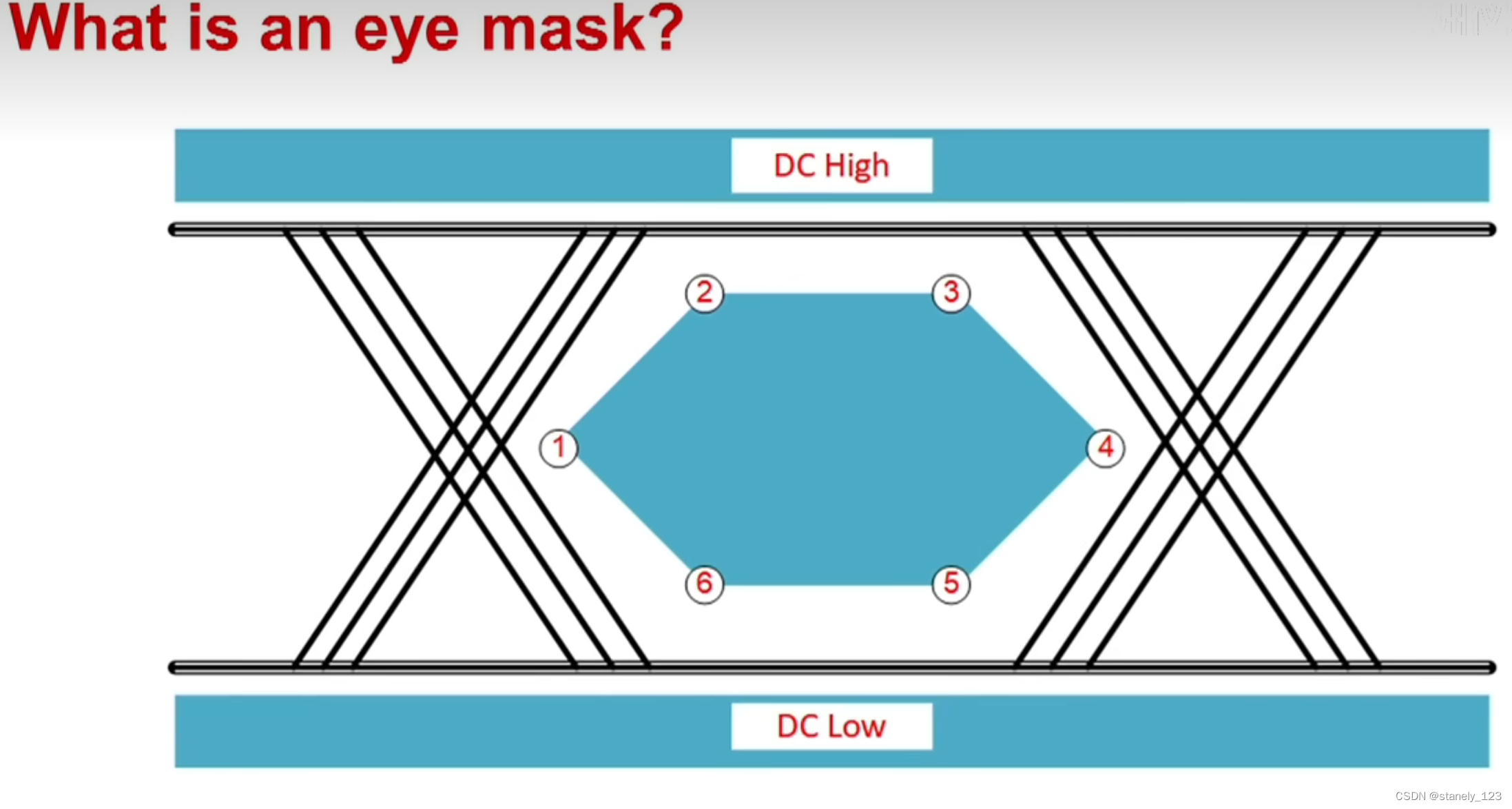

-Eye mask: 眼图的判定标准
