FFC/FPC/PCB的区别

FPC

柔性电路板（Flexible Printed Circuit 简称FPC）

FFC

柔性扁平电缆 Flexible Flat Cable(FFC)

PCB

印制电路板（ Printed Circuit Board 简称PCB）

总的来说，FPC和PCB可以归为电路板，只是FPC是柔性的。而FFC是“线缆”，属于连接线，扁平，易安装。

FFC连接器

FFC排线与线路板的连接需要通过FFC连接器完成。

  • 缺点
    FFC连接器大多数为采用平卧式结构，结构设计复杂、体积大、占用面积较多，减少了电路板设计的空间弹性。这种方式导致FFC排线的组装效率低，可靠性不高，容易出现FFC排线接地不良、容易松动等问题，且不能实现自动化装配，不能满足提高装配自动化的要求。

常用型号

Molex系列

产品编号: 522070833

FFC相关规范

[1]FFC规范1

常用型号

AWM 20624 80C 60V VW-1

  • AWM：电气配线
  • 20624 80C 60V：UL规定的产品，代号20624，额定温度80，额定电压60V
  • VW-1：阻燃等级

G1W-EJ016

东莞恩佳电子

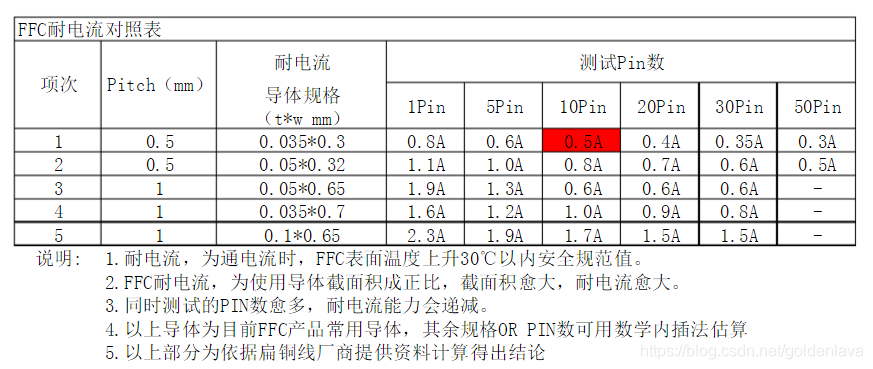

FFC耐电流查询

在这里插入图片描述
