电路板常用连接器(接插件)介绍与选型建议(一文搞懂如何使用FFC/FPC连接器)

系列文章目录

本文介绍电路板常用的第二种连接器-FFC/FPC连接器。笔者之前总结过板对板、板对线和线对线连接器,也发布在CSDN了,感兴趣的的可以查看以下链接。
链接: 电路板常用连接器(接插件)介绍与选型建议(板对板连接器,板对线连接器,线对线连接器等)



前言

笔者最近对上次提到的两块电路板的连接方式做了升级。板对板连接器的好处是线径比较粗,可以通过较大的电流,不方便之处是要自己做线,特别是笔者所作电路板要相互连接14根线,每次做线都要耗费笔者好多时间和精力。领导也对此提出需要优化的建议。所以,经过笔者反复的思考和查证,在脑筋急转弯解决了FFC线径细无法通过较大电流的问题后,最终选用FFC连接器连接两块电路板。


一、FFC/FPC连接器是什么?

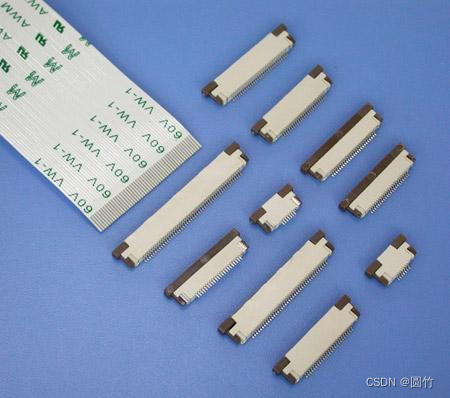

FFC连接器和连接线
请看上方的这张图,图片左边是FFC连接线,图片右边是一些FFC连接器。在使用时,只需要把连接器焊接在所需连接的两块电路板上,然后将FFC连接线插入连接器中,就完成了两块电路板的连接。相较于上次介绍的板对板连接器,这种连接方式还具有占用体积小的优点。连接器的高度通常只有2mm,触电之间的间距可以做到0.2mm,也就是说增加5个触点,才会增加
1mm的横向距离!FFC连接器这种占用体积小的特点,让其广泛应用在控制电路板和屏幕的连接上,比如笔记本电脑,智能手表等。
FFC全称柔性扁平电缆连接器,FPC全称柔性印制线路连接器。从这两者的名字上能看出这两者的区别吗?FFC和FPC的主要区别是连接线的不同。FFC连接线是电缆,是用导线将连接器连接起来。上图所示就是FFC连接器。FPC连接线是柔性印制线路,可以将其理解为可以弯曲和折叠的超薄电路板,在连接线上可以焊接电子元器件,像电阻、电容等。
笔者所讲内容为两块电路板的连接方式,所以下面着重讲述FFC连接器。

二、如何选择一套合适的FFC连接器

1.FFC连接线与电流值的估算

关于FFC连接线,主要关注下面三个指标。

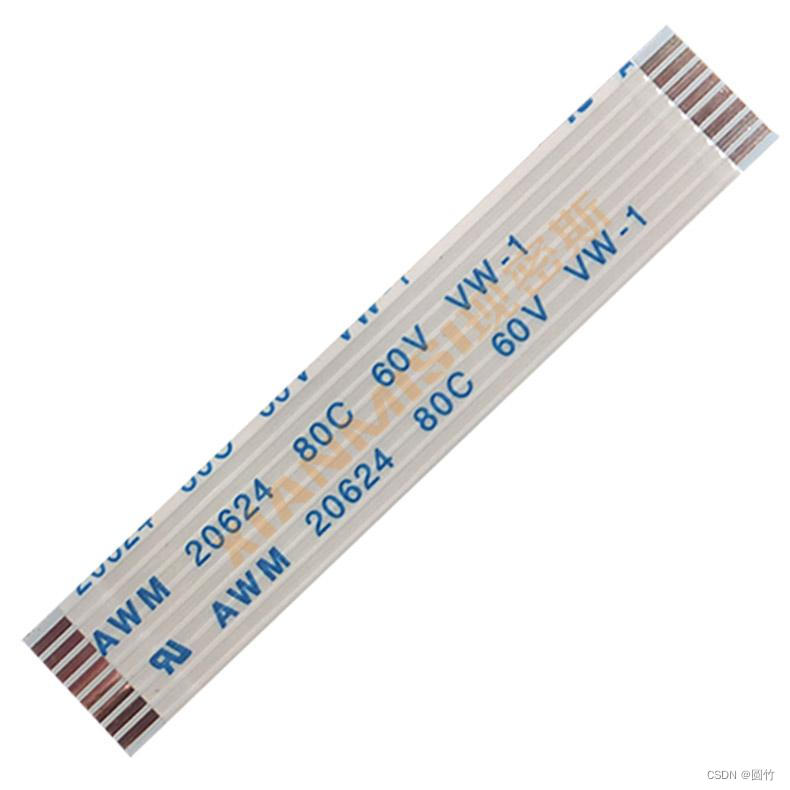

FFC连接器
首先是金手指(触点)的方向。如上图所示,FFC连接线两端的触点在线的同一面,叫做同向触点。与之相对的,触点在线的不同面,叫做反向触点。触点的方向选择是和FFC连接器配合的关键,需要特别注意。
然后是间距,就是FFC连接线内单根线之间的距离。这个指标需要特别注意,间距会影响FFC连接线内单根线的宽度,一般来说,间距越大,导线越宽。FFC连接线的宽度决定了FFC连接线单根线可以通过的峰值电流,在FFC连接线的数据手册中可以看到导线的宽度。然后看如下的表格推断可以通过的峰值电流(一般来说,线厚都是0.035mm,但是为了应对特殊情况,笔者把其他厚度的也列了出来)。

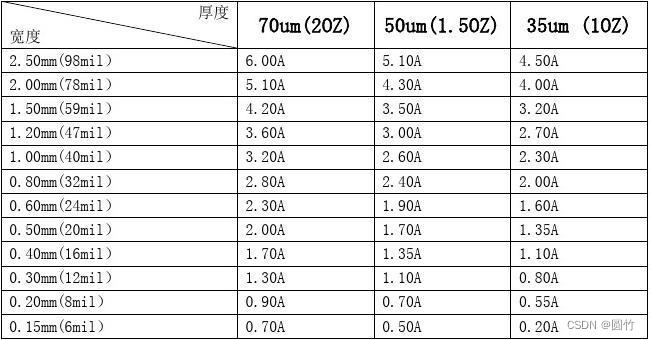

线宽和电流的关系
比如说笔者所使用的0.5mm间距的FFC连接线,查询数据手册得知线宽为0.3mm,线厚为0.035mm,那么笔者所选连接线单根导线能通过的峰值电流通过查表得知为0.8A。一般来说,会折中取值,所以估算后通过0.4A的电流是没有问题的。
笔者的两块板子互相之间最大电流为1.5A,那么该怎么办呢?其实只需要把4跟线连在一起就可以了。多跟并联的方式可以在一定程度上解决FFC连接线单根导线载流能力不足的问题。
最后是P数和线长,根据需要自己选择,也要注意和FFC连接器的P数进行匹配。

2.连接器的选型

也是需要特别注意三个指标。首先是触点类型,对应上文介绍的连接线的金手指方向。有连接器上接,连接器下接,还有双向接触三类。在选的时候需要思考一下,不能把方向搞错了,和连接线的金手指要能有金属连接。
然后是锁定特性,主要分为翻盖式和抽屉式。两者的区别在于,抽屉式更稳定,但是安装后不易于拆卸。翻盖式相对来说拆卸方便。总体来说就是,不经常拆卸就用抽屉式,经常拆卸用翻盖式。
最后是P数和间距,和FFC连接线对应即可。


总结

笔者已经尽可能的理清逻辑,但是难免会有些地方不容易理解,所以欢迎大家多多留言提问和指教呀。技术问题,有问必回!!!
