激光器温控TEC选型设计
一. 基本情况
设计激光器的时候,TEC制冷必不可少。那么如何选用合适的TEC呢?

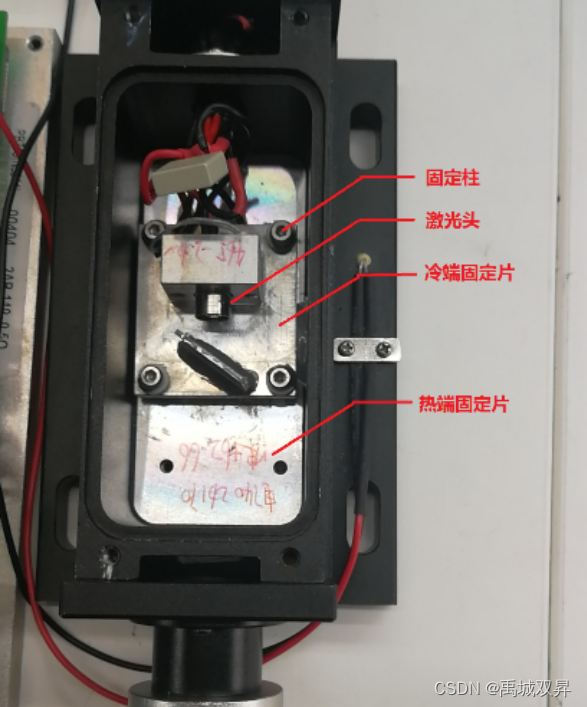

下图所示为某激光器的内部结构图,TEC加在冷端固定片和热端固定片之间,冷面和热面通过四个塑料固定柱连接,相关参数如下:
Tamb:激光器工作环境,10℃~35℃;
Ttar:激光器温度控制目标,25℃;
L:热端和冷端之间厚度,6mm;
D:固定柱直径,6mm;
Lc:冷端固定片长度,3.5cm;
Wc:冷端固定片宽度,3cm;
引用文本激光器的最大发热量Qlmax=6.44W;热端与热沉采用导热胶涂抹方式连接,在35℃热端温度修正为50℃;
二.选型步骤
综合marlow开放的选型资料,设计步骤如下:
1.估算热负荷
热负荷指在一个温度环境下,将制冷目标的温度降到指定温度,需要带走的热量,包括主动负荷和被动负荷。其中主动负荷为激光LD产生的热负荷,被动负荷由外部辐射,对流和热传导导致的热负荷。
主动热负荷
激光器LD产生的热量(实际产生的热量与LD的发光效率有关,在此假设全部转换为热量);
Qactive=UI=1.4A*5.6V=6.44W;
其中U:激光LD两端电压(V),5.6V;
I:流过激光LD的电流(A),1.4A;
辐射热负荷
空气环境通过电磁辐射传递给激光LD的热负荷
Qrad=FεσA(TH4-Tc4)=115.66710-8W/m2K4(3.5cm3cm)(323K4-298K4)=0.18W;
其中F:形状系数,近似1;
ε:辐射系数,近似1;
σ:斯特潘玻尔兹曼常数,5.667*10-8W/m2K4;
A:冷却面面积(m2);长4.5cm,宽3cm;
TH:热端温度(K),50℃;
Tc:TEC冷端温度(K),25℃;
对流热负荷
空气与激光LD之间的热传递;
Qconv=hA(Tair-Tc)=21.7W/m2℃*(3.5cm3cm)(35℃-25℃)=0.23W
其中h:对流热传递系数, 21.7W/m2℃(一个标准大气压下)
A:表面积,近似于冷却面面积;
Tair:环境温度,35℃;
Tc:冷端温度,25℃;
传导热负荷
热端通过其他固态连接传递给激光LD的热负荷;
Qcond=kA∆T/L=0.25W/m℃4PI*(6mm/2)2*(50℃-25℃)/6mm=0.12W;
其中k:导热材料的导热系数,塑料导热系数0.25 W/m℃;
A:导热材料的截面积,半径6mm;
L:导热路径长度,6mm;
∆T:导热路径的温差,热端50℃,冷端25℃;
因此总的热负荷Qc= Qactive+ Qrad+ Qconv+ Qcond=6.97W;
2.选择合适的制冷片

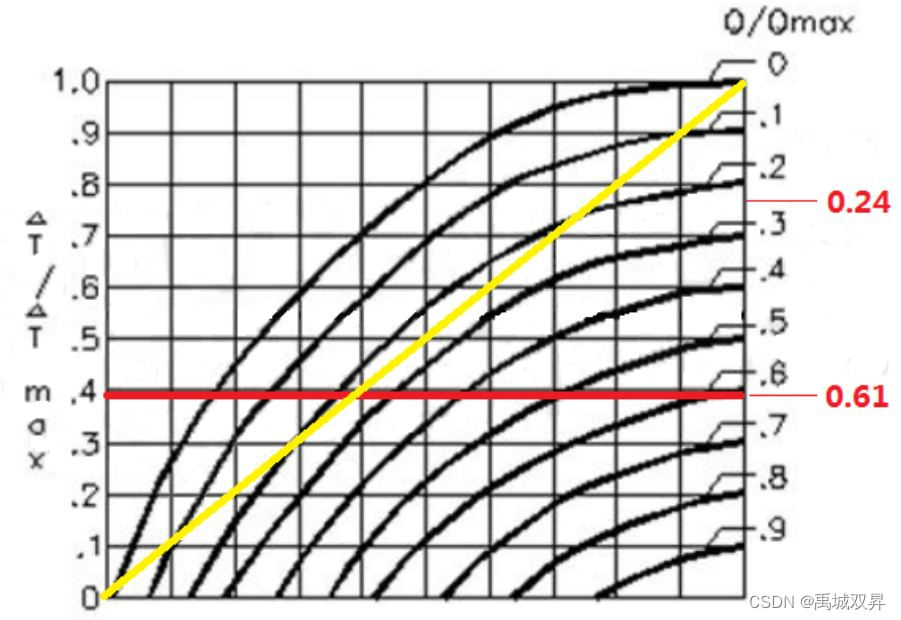

依据项目需求,激光LD制冷需求温差∆T=50℃-25℃=25℃,目前备选Marlow系列TEC最大制冷温差为61℃-70℃,取∆Tmax=65℃,因此,可计算出温差系数∆T/∆Tmax=0.38;如下图所示,黄线为原点与右上角的对角线,为最优制冷曲线,红线与黄线的交叉点即为最优工作点,红线最右端为最大热负荷点。对应的热负荷系数为:最优Qc/Qmax=0.24,最大Qc/Qmax=0.61;
因此可得出,最优Qmax= Qc/0.24=6.97/0.24=29W,最大Qmax= Qc/0.61=11.4W。
根据Qmax筛选结果
查找II-VI MARLOW公司的半导体制冷产品目录,考虑实际与理论计算的偏差,增加20%
的裕量,可找出Qmax在15~36W之间的产品。查找结果如下:
根据尺寸筛选结果
根据图1所示结构,去除固定孔位置,要求TEC尺寸,W≤2mm(0.79in),L≤4.5mm(1.77in),在功率满足前提下,没有合适的型号可选。在不考虑固定孔的前提下,TEC尺寸,需满足W≤3mm(1.18in),L≤4.5mm(1.77in),则全部入选;
计算综合效率系数
综合效率系数估算公式:COP=Qc/Q;

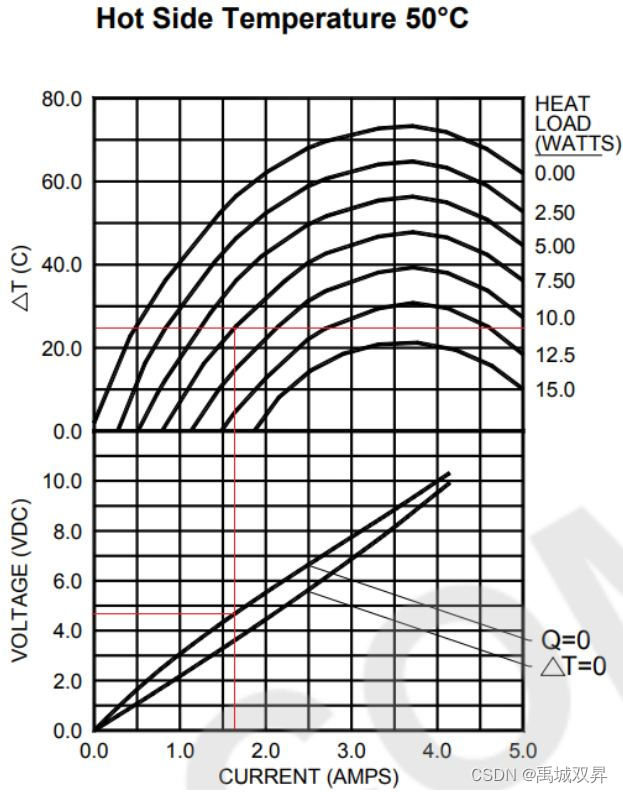

其中Qc为估算的最大热负荷,Q为根据手册推算的最大热负荷下维持冷端温度不变所需输入的功率,推算方法见下图;
型号 | 最大制冷量Qmax | 估算输入功率Q | 效率系数Qc/Q |
---|---|---|---|
RC12-2.5-01 | 23W | 7.8W | 0.893 |
RC12-4-01 | 36W | 6.78W | 1.028 |
RC3-8-01 | 17W | 8.81W | 0.791 |
RC6-4-01 | 20W | 7.7W | 0.905 |
RC6-6-01 | 30W | 7.39W | 0.943 |
SP1975-02AC | 20W | 8.1W | 0.861 |
SP1848-03AC | 21W | 8W | 0.871 |
SP2503-03AC | 21.3W | 8W | 0.871 |
从结果上看,综合效率系数,基本上是TEC的最大制冷量越大,效率系数也越大;
选型结果
综合考虑尺寸、效率、成本以及供应商推荐意见,最终选择RC6-4-01;
三.参考文献
1)【选型】TEC半导体制冷片如何选?
2)热电制冷器功耗计算及选择方法 - 道客巴巴
3)李江澜《TEC的高精度半导体激光器的温控设计》
