UART协议详解

UART简介
通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，通常称作UART。UART通信在工作中相当常见，项目中需要生成uart信号，在博客中记录下。uart是异步通信，因为它只有一根线就可以数据的通信。不像SPI,I2C等同步传输信号。所以串口的传输速度和其它协议的速度相比是比较慢的。下面具体讲解一些uart协议以及是如何通信的。

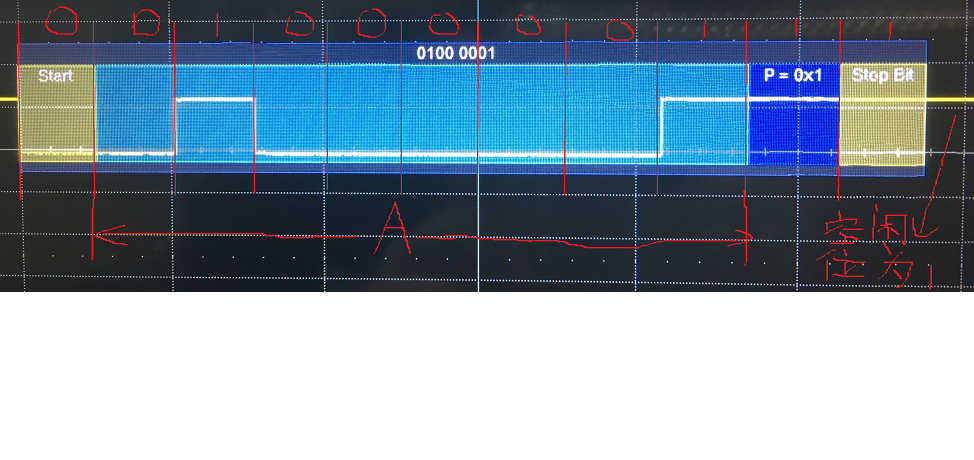

图-1

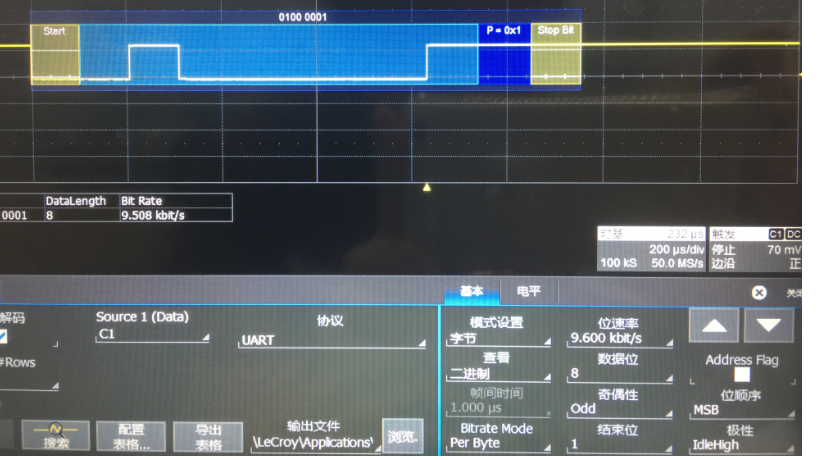

图-2
上图是uart协议传输一个”A”字符通过示波器的uart解码而得到的波形示意图。根据此图来介绍一下uart的一些基本参数。
波特率：此参数容易和比特率混淆，其实他们是由区别的。具体可以百度更清楚。但是我认为uart中的波特率就可以认为是比特率，即每秒传输的位数(bit)。一般选波特率都会有9600,19200,115200等选项。其实意思就是每秒传输这么多个比特位数(bit)。
起始位:先发出一个逻辑”0”的信号，表示传输数据的开始。
数据位:可以选择的值有5,6,7,8这四个值，可以传输这么多个值为0或者1的bit位。这个参数最好为8，因为如果此值为其他的值时当你传输的是ASCII值时一般解析肯定会出问题。理由很简单，一个ASCII字符值为8位，如果一帧的数据位为7，那么还有一位就是不确定的值，这样就会出错。
校
