         看了一下手头的资料，发现STM32F407是有一个RTC的，通过这个可以方便地进行时间时间的处理。本想先整理一下这个功能，后来发现没有一个很好的显示手段，于是先做了一个基于串口的printf函数出来。

         接下来看看RTC功能，具体的驱动功能可以直接跳过了，使用这个芯片的人估计都不在乎，因为太成熟了。RTC的显示看上去有两种，一个是BCD，还有一个是BIN。接下来，探索一下两种方式的使用。

         先看看BCD，其实这个方式理解起来很简单，其实就是时间、日期的数值转换成16进制正好是我们习惯上的数值。正式因为这个原因，我昨天先把printf的功能实现了一下。先看看大致的效果：

         核心的代码没有几行：

#define BCD_MODE 1
/* USER CODE BEGIN WHILE */
#if BCD_MODE
    hacking_test_time.Hours = 0x20;
    hacking_test_time.Minutes = 0x50;
    hacking_test_time.Seconds = 0x00;
    HAL_RTC_SetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BCD);
    hacking_test_date.Year = 0x19U;
    hacking_test_date.Month = RTC_MONTH_SEPTEMBER;
    hacking_test_date.Date = 0x25;
    hacking_test_date.WeekDay = RTC_WEEKDAY_WEDNESDAY;
    HAL_RTC_SetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BCD);
    printf("          %02x-%02x-%02x  week:%x\n\r", hacking_test_date.Year, hacking_test_date.Month, hacking_test_date.Date, hacking_test_date.WeekDay);
#else
    hacking_test_time.Hours = 20;
    hacking_test_time.Minutes = 50;
    hacking_test_time.Seconds = 0;
    HAL_RTC_SetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BIN);
    hacking_test_date.Year = 19U;
    hacking_test_date.Month = 9;
    hacking_test_date.Date = 25;
    hacking_test_date.WeekDay = RTC_WEEKDAY_WEDNESDAY;
    HAL_RTC_SetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BIN);
    printf("          %02d-%02d-%02d  week:%d\n\r", hacking_test_date.Year, hacking_test_date.Month, hacking_test_date.Date, hacking_test_date.WeekDay);
#endif
    printf("--------------------start to run------------------\n\r");
    while (1)
    {
        if (counter % 500000 == 0)
        {
#if BCD_MODE
            HAL_RTC_GetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BCD);
            HAL_RTC_GetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BCD);
            printf("%02x:%02x:%02x\n\r", hacking_test_time.Hours, hacking_test_time.Minutes, hacking_test_time.Seconds);
#else
            HAL_RTC_GetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BIN);
            HAL_RTC_GetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BIN);
            printf("%02d:%02d:%02d\n\r", hacking_test_time.Hours, hacking_test_time.Minutes, hacking_test_time.Seconds);
#endif
        }
        counter++;
        /* USER CODE END WHILE */

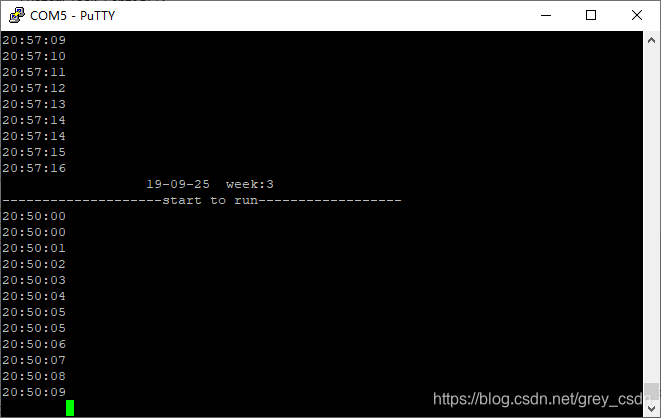

         大致就是先设置了一下时间和日期，之后不断进行时间的打印。关注了一下时间的变化，其实还是很精准的。上面设置的一个关键点就是格式的参数需要写成BCD的参数，还有一个日期回读的目的是数据解锁。

         相比之下，BIN格式的时间处理是使用的十进制的数值。这一次，先看看大致的代码实现。为了能够保留两种代码，我做了一个宏条件作为切换。

#define BCD_MODE 0
/* USER CODE BEGIN WHILE */
#if BCD_MODE
    hacking_test_time.Hours = 0x20;
    hacking_test_time.Minutes = 0x50;
    hacking_test_time.Seconds = 0x00;
    HAL_RTC_SetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BCD);
    hacking_test_date.Year = 0x19U;
    hacking_test_date.Month = RTC_MONTH_SEPTEMBER;
    hacking_test_date.Date = 0x25;
    hacking_test_date.WeekDay = RTC_WEEKDAY_WEDNESDAY;
    HAL_RTC_SetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BCD);
    printf("          %02x-%02x-%02x  week:%x\n\r", hacking_test_date.Year, hacking_test_date.Month, hacking_test_date.Date, hacking_test_date.WeekDay);
#else
    hacking_test_time.Hours = 20;
    hacking_test_time.Minutes = 50;
    hacking_test_time.Seconds = 0;
    HAL_RTC_SetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BIN);
    hacking_test_date.Year = 19U;
    hacking_test_date.Month = 9;
    hacking_test_date.Date = 25;
    hacking_test_date.WeekDay = RTC_WEEKDAY_WEDNESDAY;
    HAL_RTC_SetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BIN);
    printf("          %02d-%02d-%02d  week:%d\n\r", hacking_test_date.Year, hacking_test_date.Month, hacking_test_date.Date, hacking_test_date.WeekDay);
#endif
    printf("--------------------start to run------------------\n\r");
    while (1)
    {
        if (counter % 500000 == 0)
        {
#if BCD_MODE
            HAL_RTC_GetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BCD);
            HAL_RTC_GetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BCD);
            printf("%02x:%02x:%02x\n\r", hacking_test_time.Hours, hacking_test_time.Minutes, hacking_test_time.Seconds);
#else
            HAL_RTC_GetTime(&hrtc, &hacking_test_time, RTC_FORMAT_BIN);
            HAL_RTC_GetDate(&hrtc, &hacking_test_date, RTC_FORMAT_BIN);
            printf("%02d:%02d:%02d\n\r", hacking_test_time.Hours, hacking_test_time.Minutes, hacking_test_time.Seconds);
#endif
        }
        counter++;
        /* USER CODE END WHILE */

         从用户代码的复杂度上，其实两者没啥差异。接下来看看运行效果：

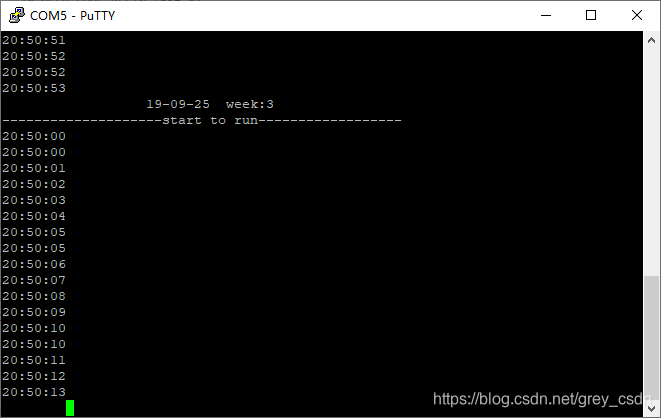

         显示效果上与BCD没有差异，等待一分钟观察分秒的进位也是OK的，顺带提一下，BCD格式的进位也是OK的。

         关于RTC，暂时做这么一点点学习笔记，完整代码参考如下链接：

         https://github.com/GreyZhang/g_stmf407
