1443_TC275 DataSheet阅读笔记4

全部学习汇总： GitHub - GreyZhang/g_TC275: happy hacking for TC275!

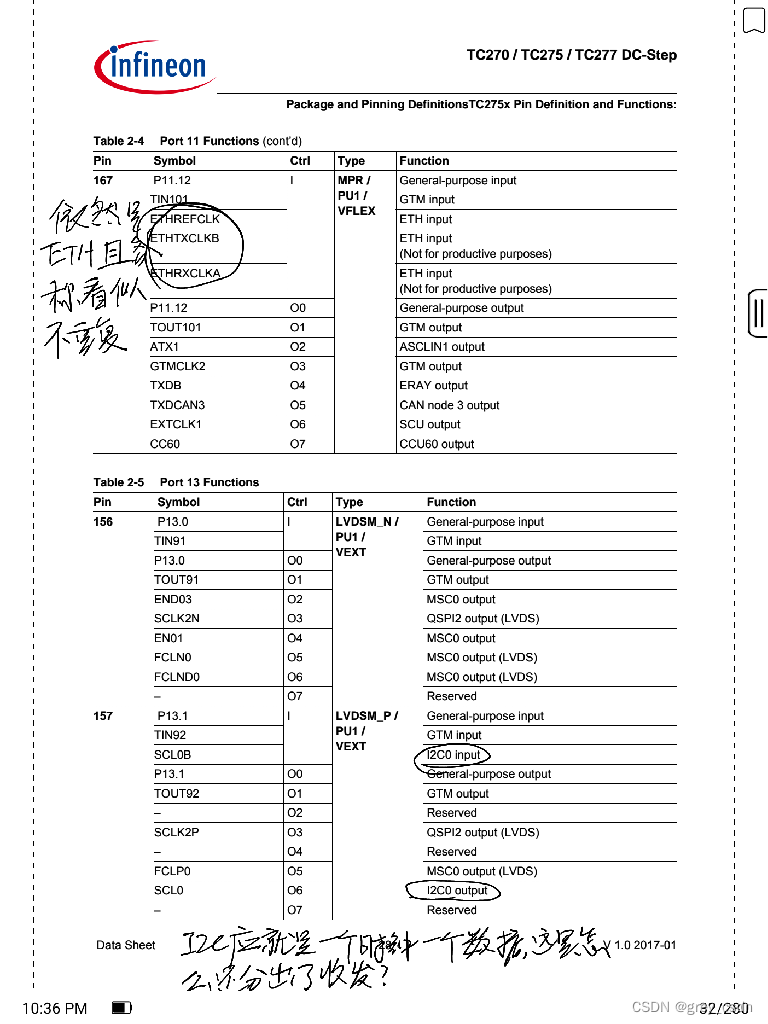

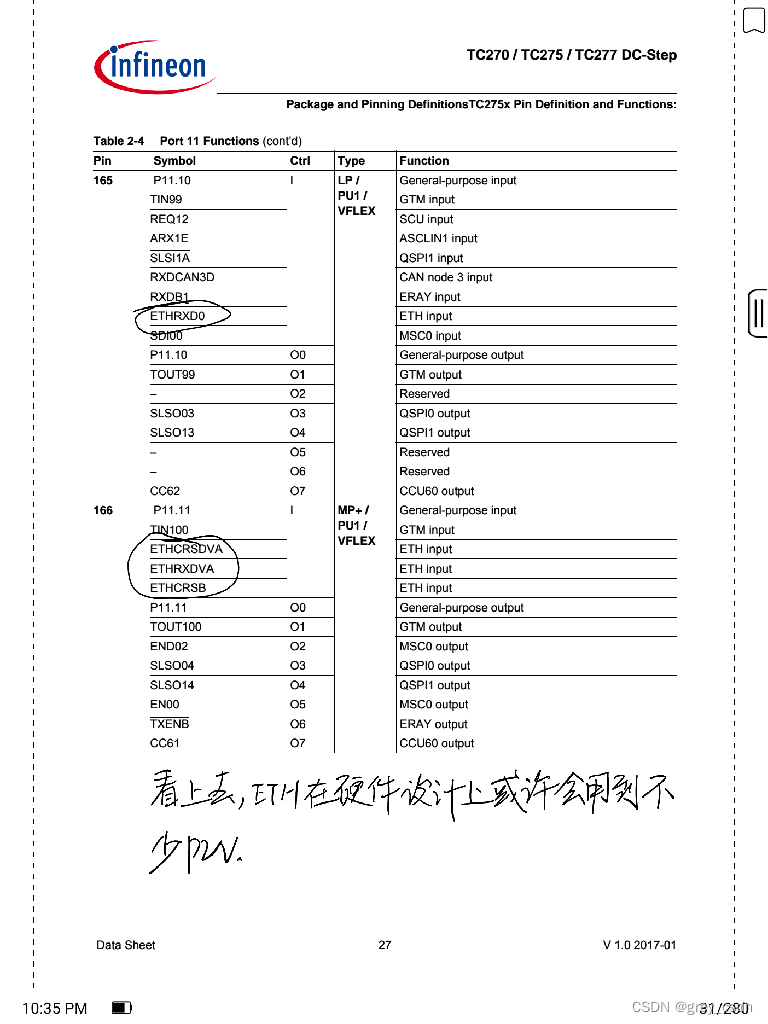

从这两页的表格信息中看，ETH的功能涉及到的硬件管脚似乎还是很多的。从Symbol的命名来看，功能全都是不相同的。但是从解释的信息中能够看得出来，有些PIN可能只是辅助测试之类的功能，并不是量产产品中用的。

另外一点就是I2C，在这里涉及到了输入输出的功能。按照之前的记忆，I2C应该就是一个时钟线加一个数据线，那么这里是一个按照什么功能进行的输入输出的区分呢？

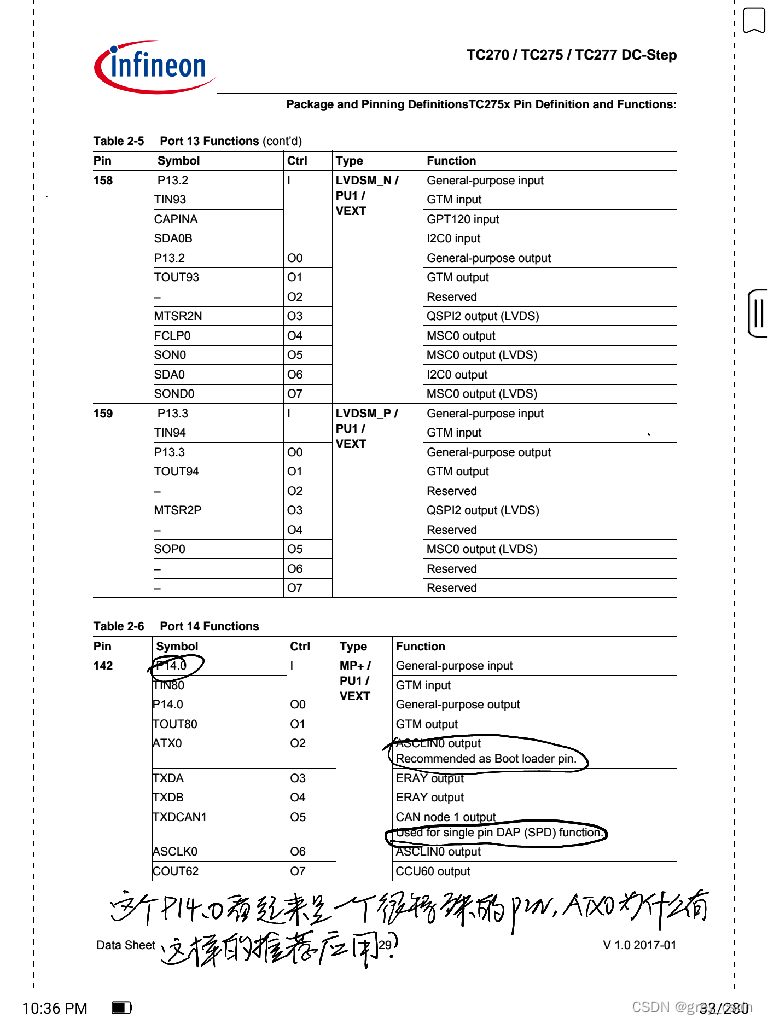

这个P14.0看起来是一个比较特殊的PIN，有两个方面的特殊性。作为输入的时候，是推荐的BootLoader的选择。结合这个表中的功能描述，我觉得这里提到的BootLoader可能是一个基于串口的，而且是用到了类似出厂Boot程序的。从输出方面考虑，这个PIn可以用作单线DAP的SPD功能。

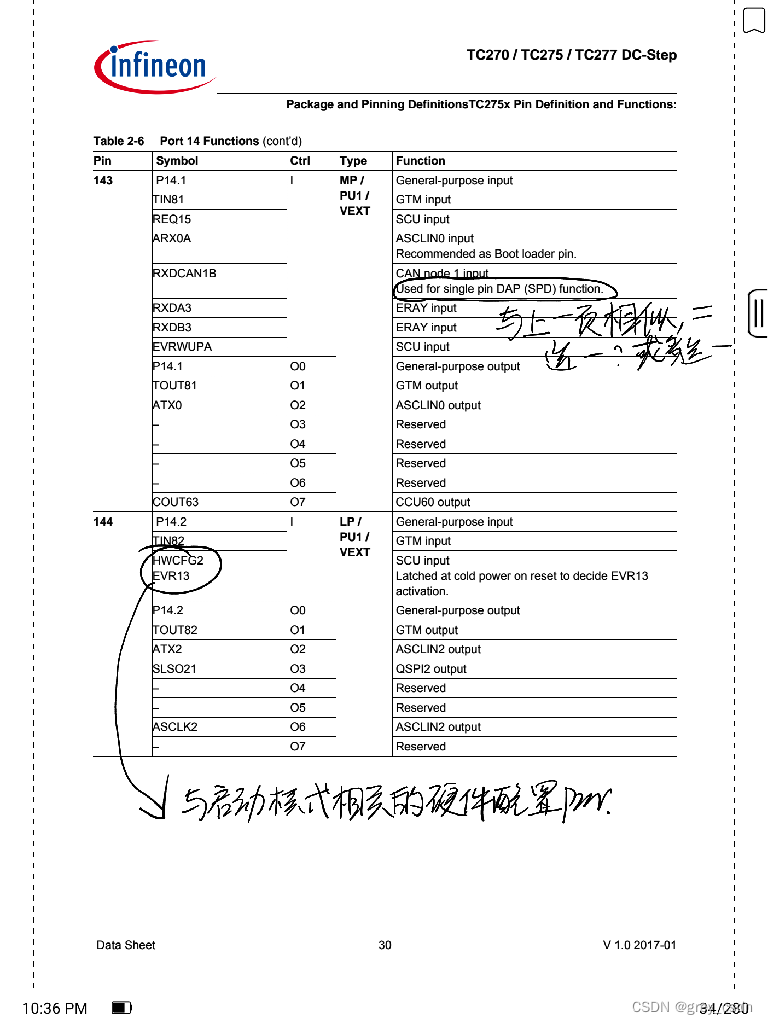

P14.1余上一页的P14.0有相似的功能，都可以用作DAP的SPD功能。这样，不可避免得提问一个问题了：系统如何判断到底是用了哪一个PIN做了这样的功能呢？还是随便用，系统都可以识别？

P14.2，这是一个与系统的启动模式相关的硬件配置PIN。

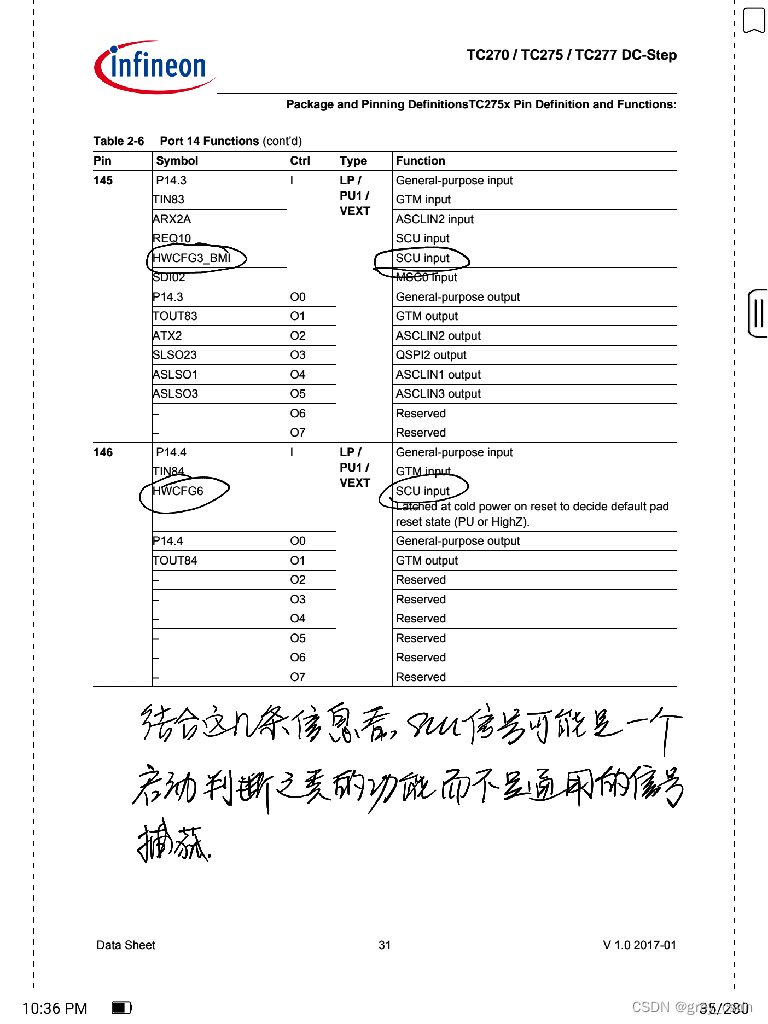

结合这几条信息看，SCU的功能不是我之前看最前面信息理解的一个信号捕捉功能。其实，它也是信号捕获功能，但是捕获的其实是启动的信息而不是通用的编码类信号。

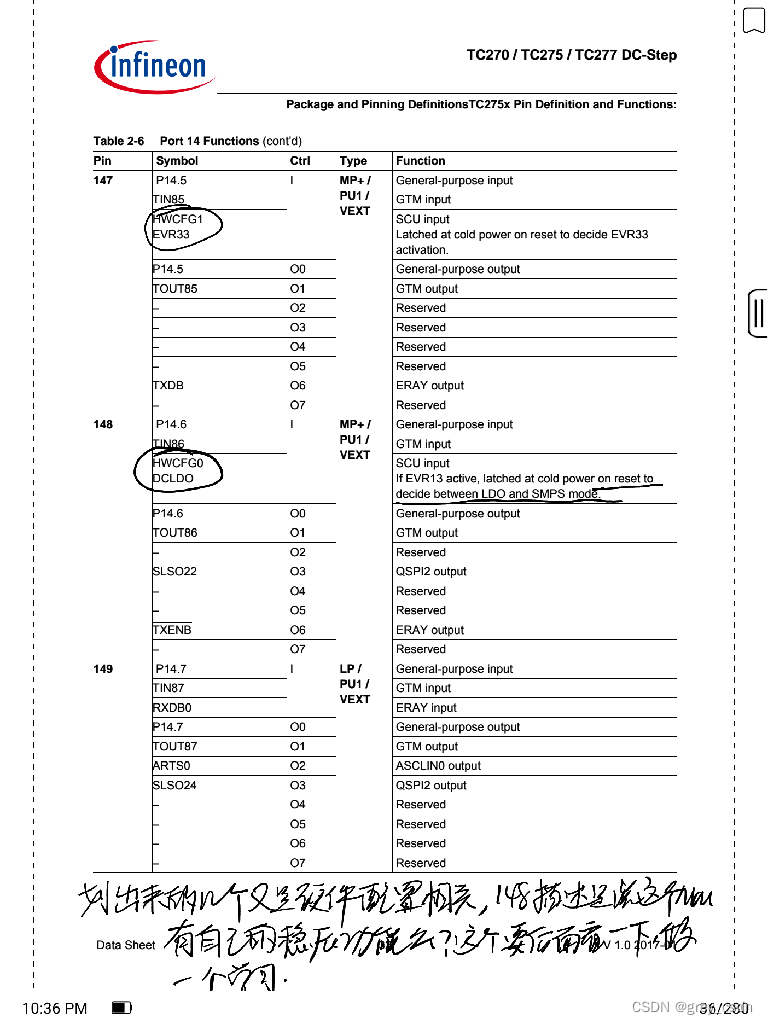

划出来的这几个，又是硬件配置相关的。其中，148中划出来的这个描述提到了LDO以及SMPS。后者我并不知道是一个什么缩写，是一个什么功能，但是前者其实是一个稳压电源的元器件。如此，硬件的配置符合某些条件之后这个MCU会提供一个内置的稳压器吗？后面，这个设计还得去琢磨一下。

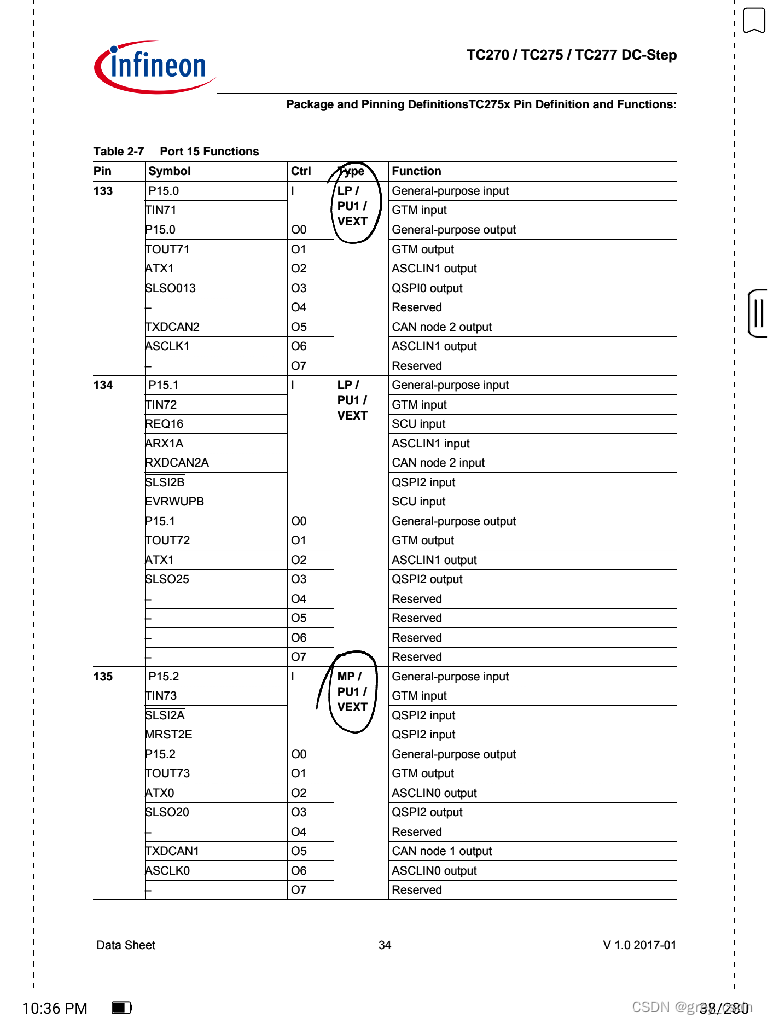

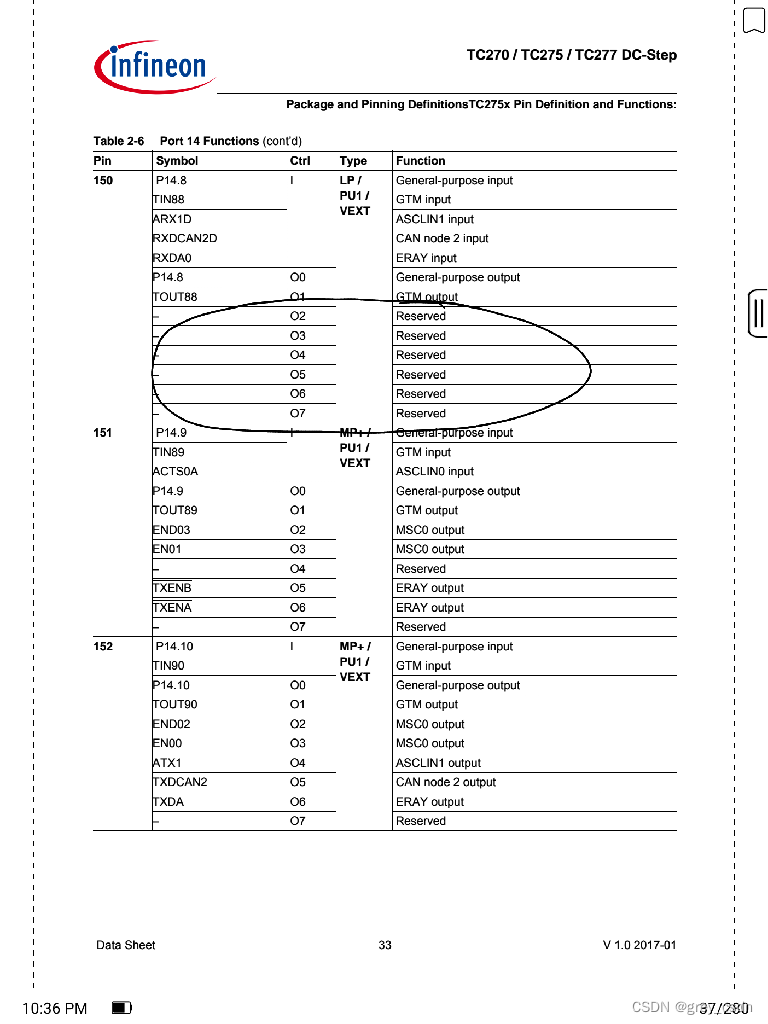

一般来说，预留功能多的PIN都会让人感觉到它的特殊性。另外，画出来的这部分多了几种，后面得去看看这个缩写的具体概念，这样有助于对MCU系统的理解。

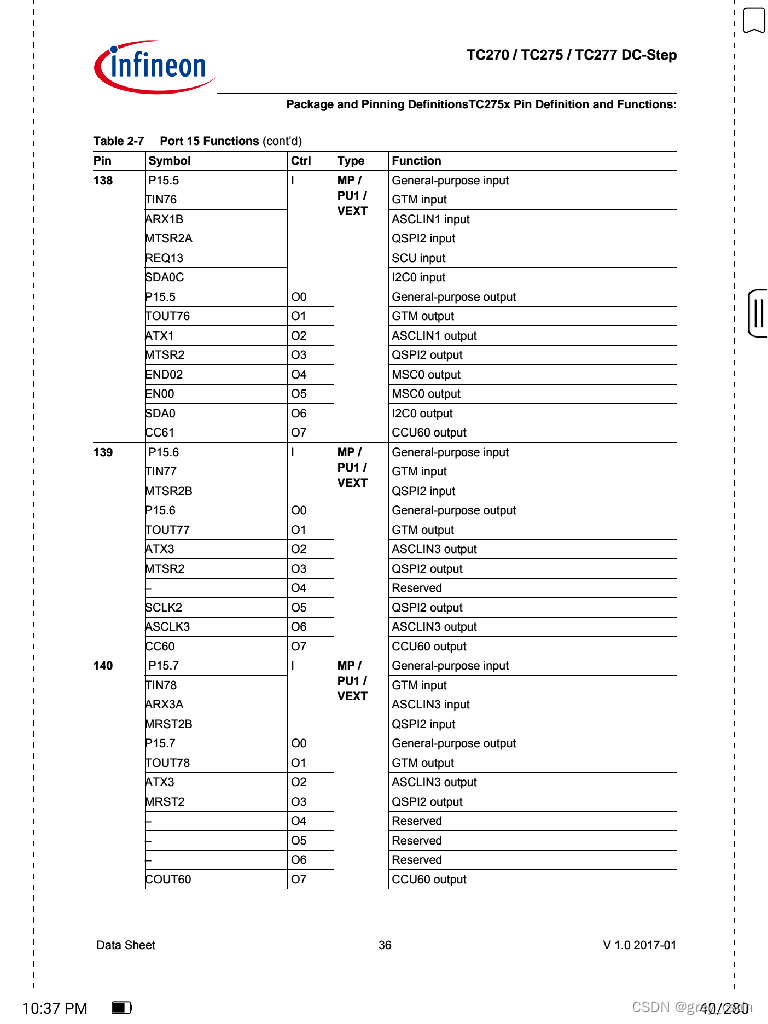

最后两页没有太多能够吸引我注意力的地方，暂且放过了。
