1466_TC275_Lite_Kit串口例程串口配置分析

全部学习汇总： GreyZhang/g_TC275: happy hacking for TC275! (github.com)

前面已经把使用串口输出hello world的例程调通了，接下来分析一下这个例程的代码实现。这个配置跟默认的配置多少有一点不同，但是变化只是在于一个PIN的修改，因此整体的分析不会有大的偏差。

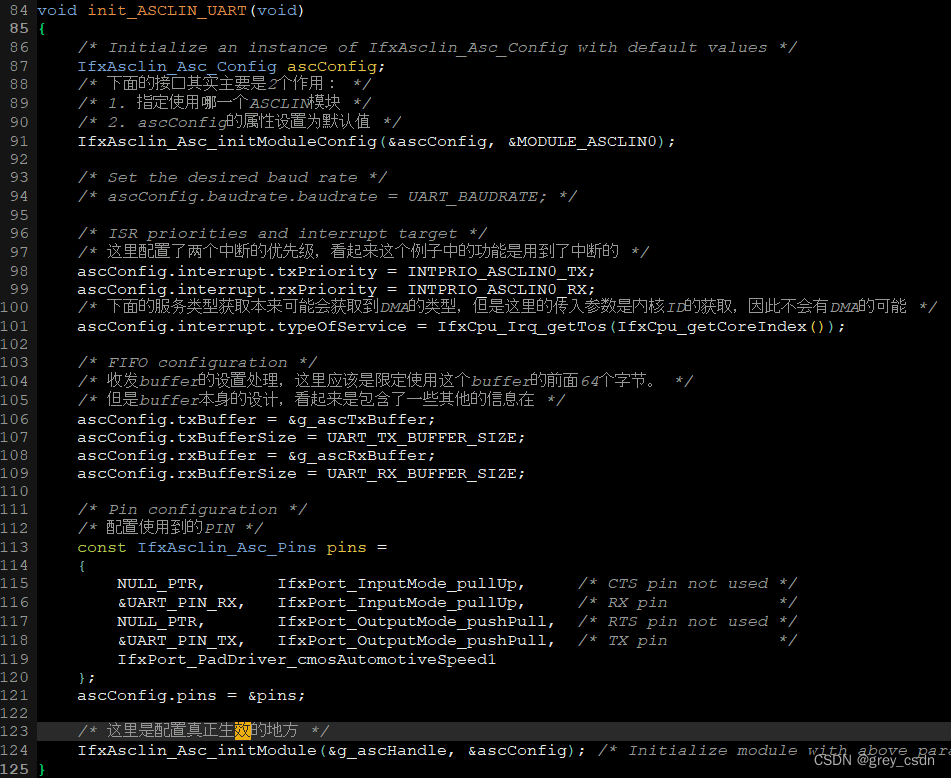

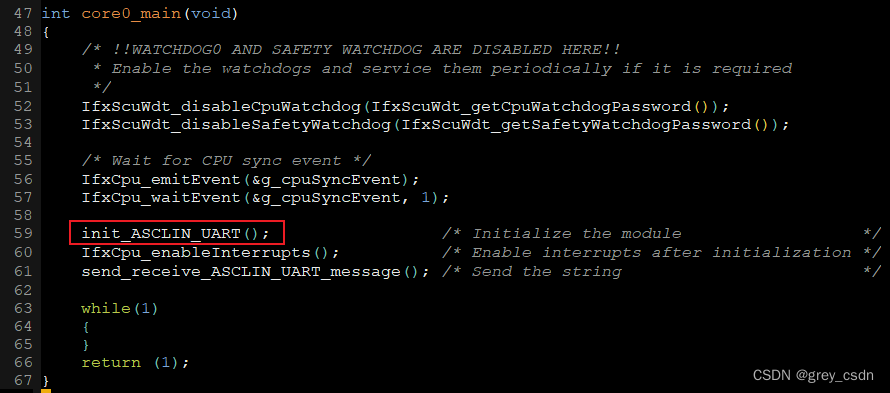

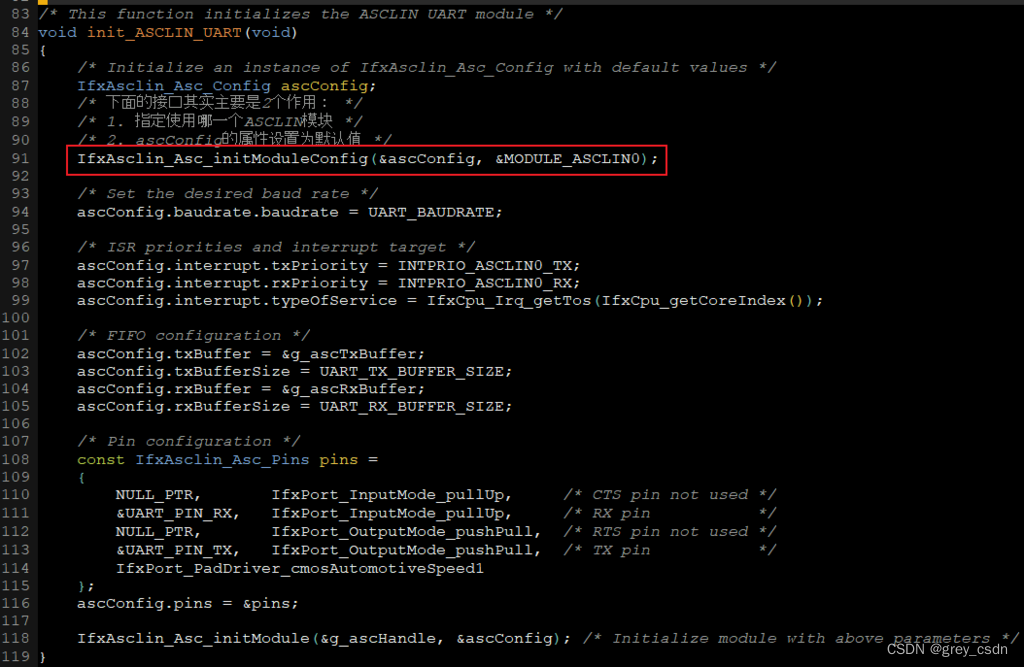

这个是初始化的接口，后面就是61行有一个发送接口，看起来这两部分是跟这个逻辑实现最相关的部分。

继续往下，分析上面的这个接口。我看了一下代码，其实这个接口实现的就是两个功能：1，指定采用那个ASCLIN模块；2，提供一套默认的ASCLIN的配置参数。

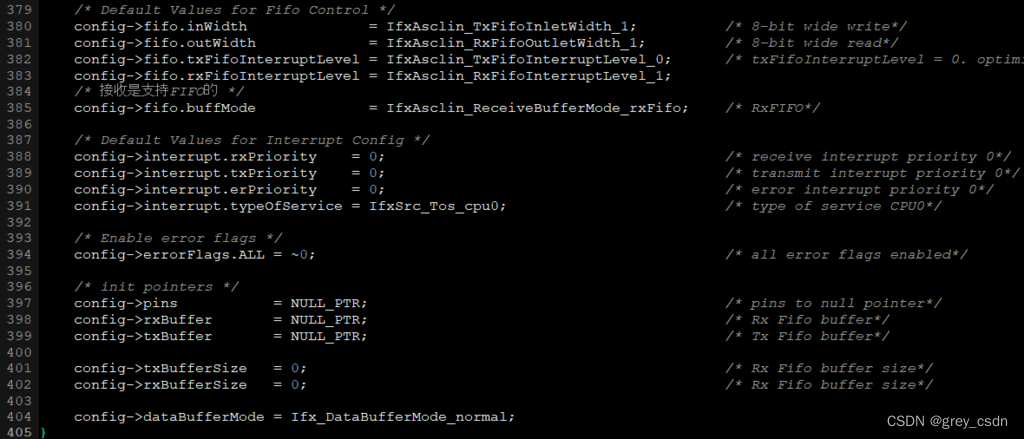

这里有几个配置点需要注意：

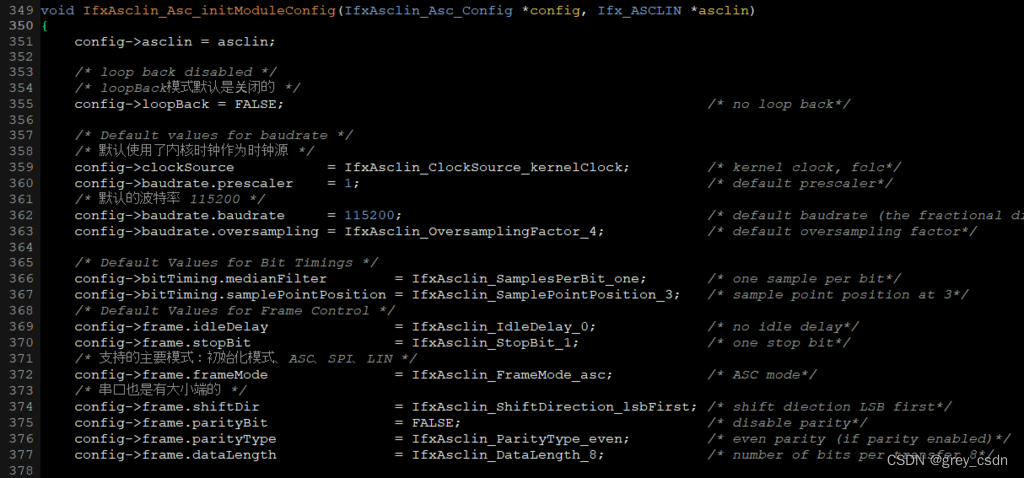

1. 最开始的位置，351行用于指定使用哪一个ASCLIN模块。

2. 例程最初的意图其实是希望。使用loop back模式的，但是我修改的时候改成了不同的PIN，因此不再奏效。其实，默认情况下这个也是不奏效的。

3. 时钟源默认情况下是内核时钟。

4. 默认的模式就是串口，且波特率是115200。这里有一些其他的信息我之前是没注意过的，比如说串口是有大小端的。

5. ASCLIN支持的模式主要有：初始化模式、ASC模式、SPI模式、LIN模式。其中，SPI模式昨天看例子信息的时候就看到了，这个的确是让我多了一点见识。

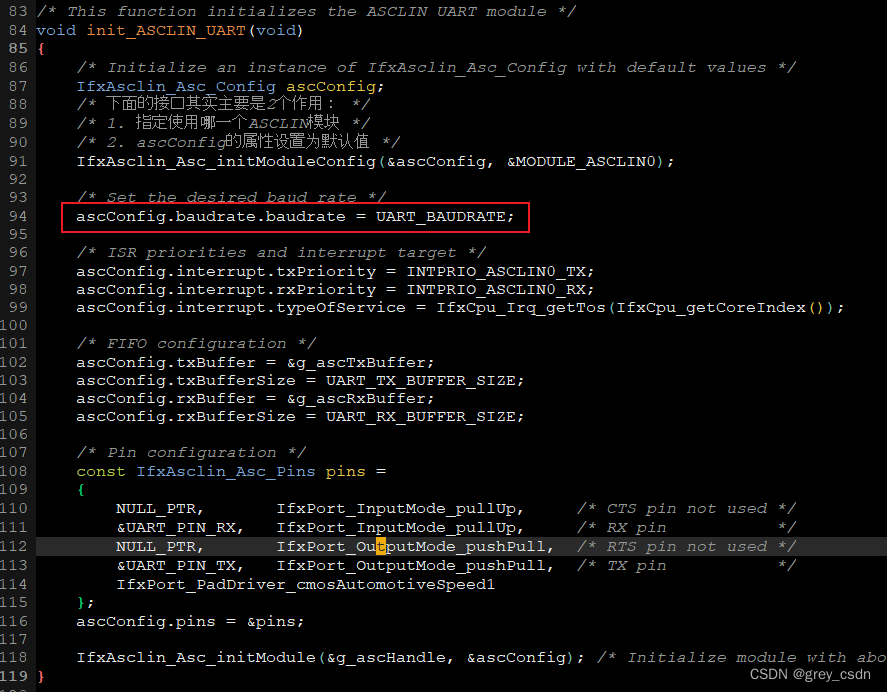

再回到这个初始化的接口，从这里看，其实这个生成的配置还没有具体发挥作用。紧接着，在这里进行了一个波特率属性的修改。不过，这个修改其实也是115200，因此修改是没有什么本质作用的。而从这样的操作看，虽然在软件设计上省事儿了，但是软件初始化的效率其实不高。

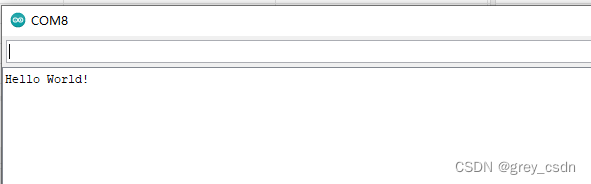

我把这个波特率的设置代码给屏蔽掉，重新进行了编译烧写也成功输出了字符串，可以看得出来分析是正确的。

这样，把初始化中剩下的代码简单看了一下。从上面的代码分析看，这个例子其实是使用了中断的。例子中，收发事件都设置了一个中断。中断的服务类型，可以有4种，Core0、Core1、Core2以及DMA。按照我代码注释中的分析，其实这里只可能是Core，确切说是Core0。

继续往下，配置了串口需要的buffer信息以及PIN，最后让这些配置生效。配置生效的接口还没分析，想来应该是一些寄存器的操作。

操作中用到的内核ID的获取，采用了一个汇编实现的函数，看起来可能是纯C无法访问的特殊寄存器。

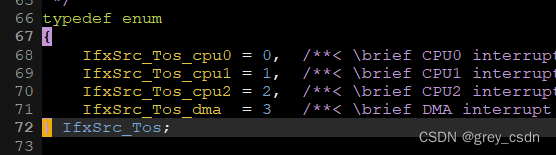

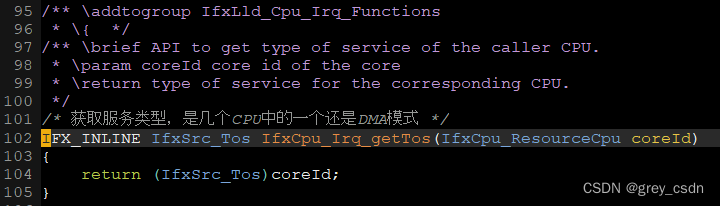

关于中断服务类型的分析。

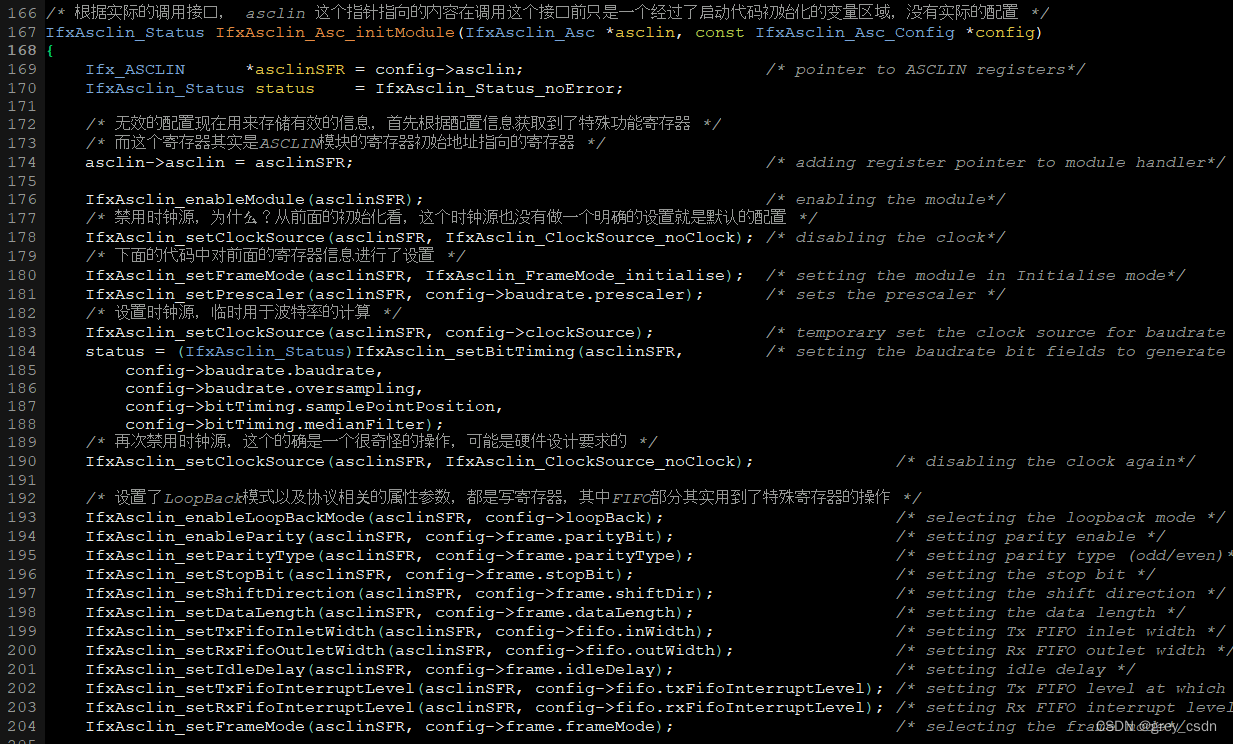

从这部分信息看，这里的配置主要还是一些寄存器的实质写入实现。其中，关于时钟的处理比较特殊，这部分需要注意一下，可能在手册中能够找到比较合理的描述。

接下来的设置属性部分，好几个都是我们用户初始化设计中的指定设置信息。

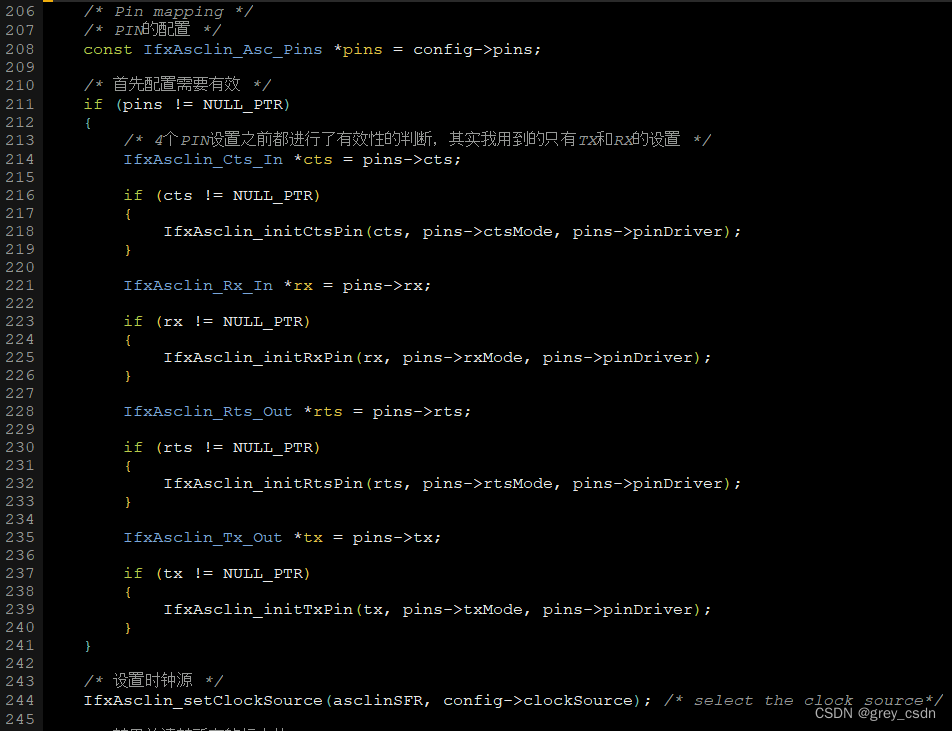

配置PIN并且最终让时钟源生效。

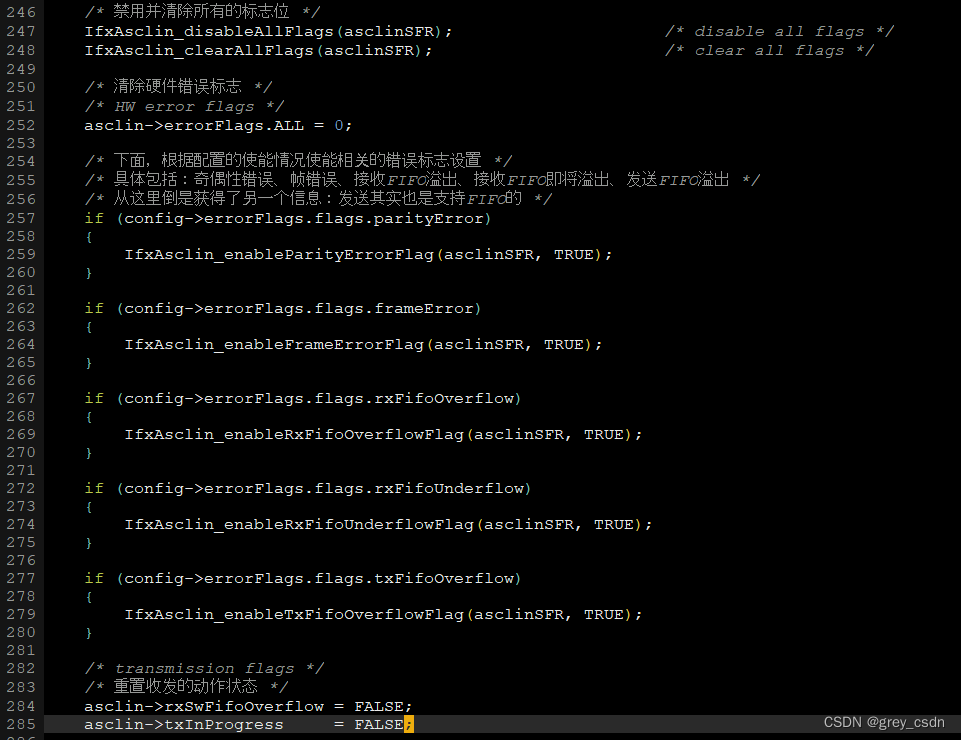

禁用并且清除一系列的标注为，之后使能了一些标志位的状态报出功能，重置了收发的运行状态。

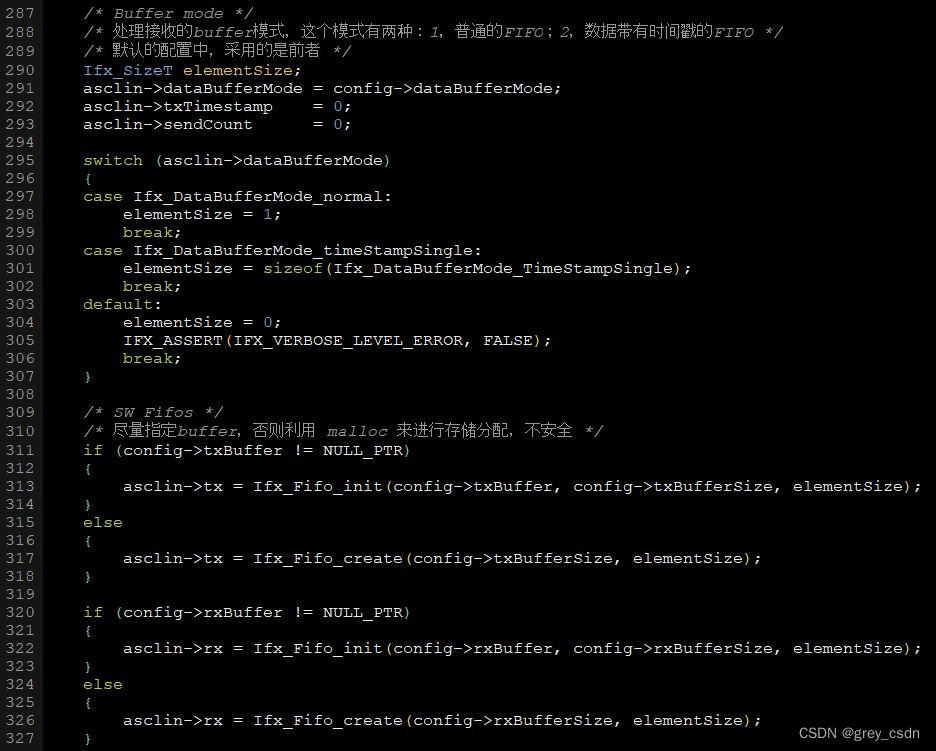

一般的buffer只是传输数据，有的buffer是带有时间戳的。

在buffer的设置上，尽量采用用户创建指定的方式来使用，否则会使用malloc来进行动态分配，不是很安全。

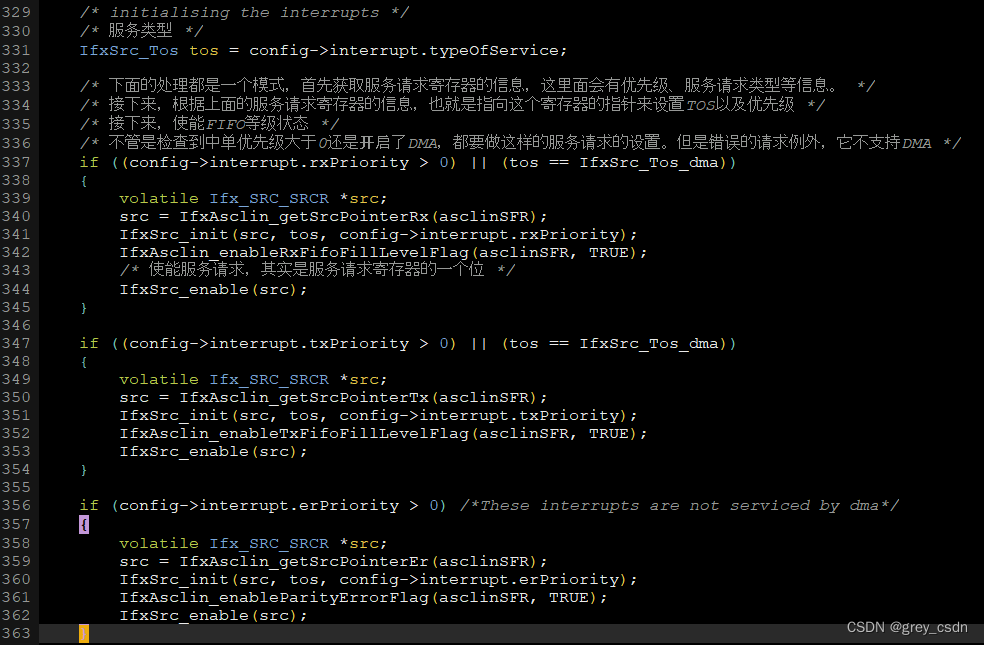

根据发送、接收以及错误等不同的状态进行服务请求的设定。

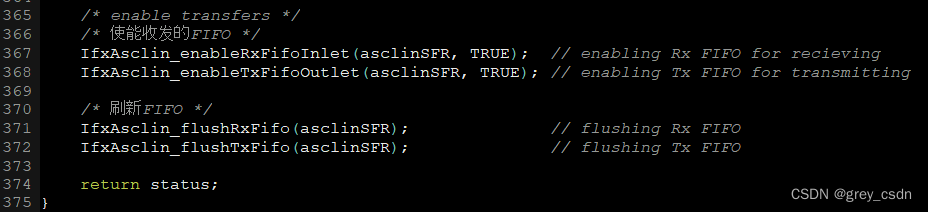

最后使能FIFO。

以上，就是这个初始化做的基本的操作流程。接下来，有几个实现的细节函数需要简单看看。

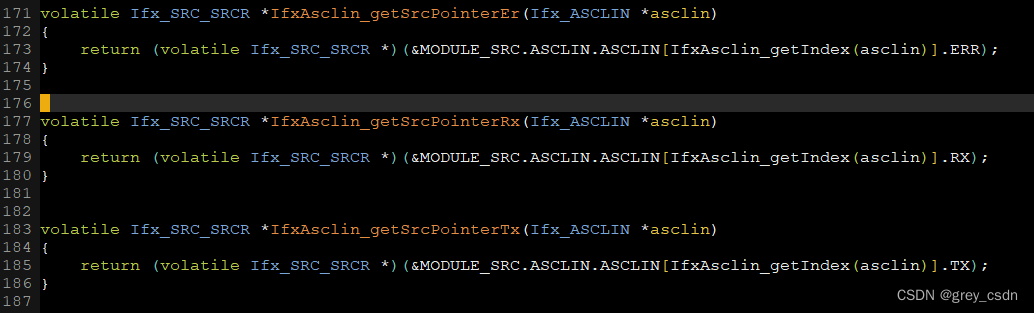

首先是这三组，其实是对应着上面的收、发、错误的请求相关的寄存器的获取。

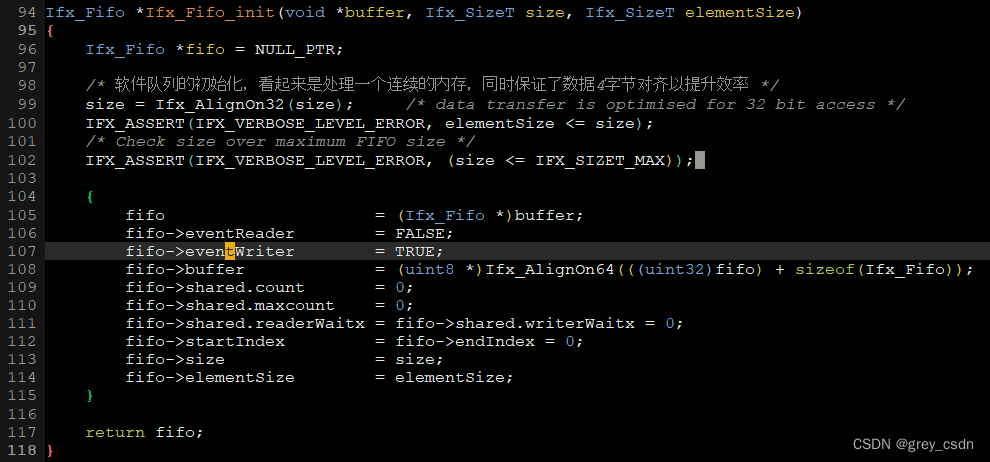

然后是FIFO空间buffer的初始化。这种情况，一般是用在存储已经确认的情况下。同时，这里为了优化进行了一定的数据对齐。

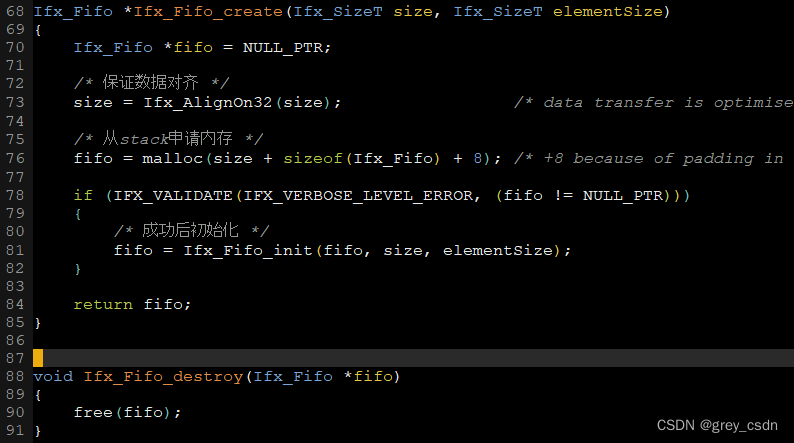

而上面的这个，其实是没有存储确定的条件下进行相关的FIFO空间的初始化。其实是相比前面的操作多了一个存储分配的过程。在嵌入式的系统中，我觉得这种操作尽量不去用才好。

这个就是串口驱动的一个大概的初始化的过程分析，应该是这个MCU上比较简单的模块的例子。后面我不一定会分析每一个模块的实现代码，但是在刚开始的时候看一部分肯定会有助于我对这个MCU的设计进行深入的了解。
