AD如何在工程中查找相同的网络标号好用的方法

于 2025-04-04 17:21:55 发布
阅读量537 收藏 1
点赞数 9
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/guestyulei123/article/details/146999889
版权

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

AD如何在工程中查找相同的网络标号好用的方法

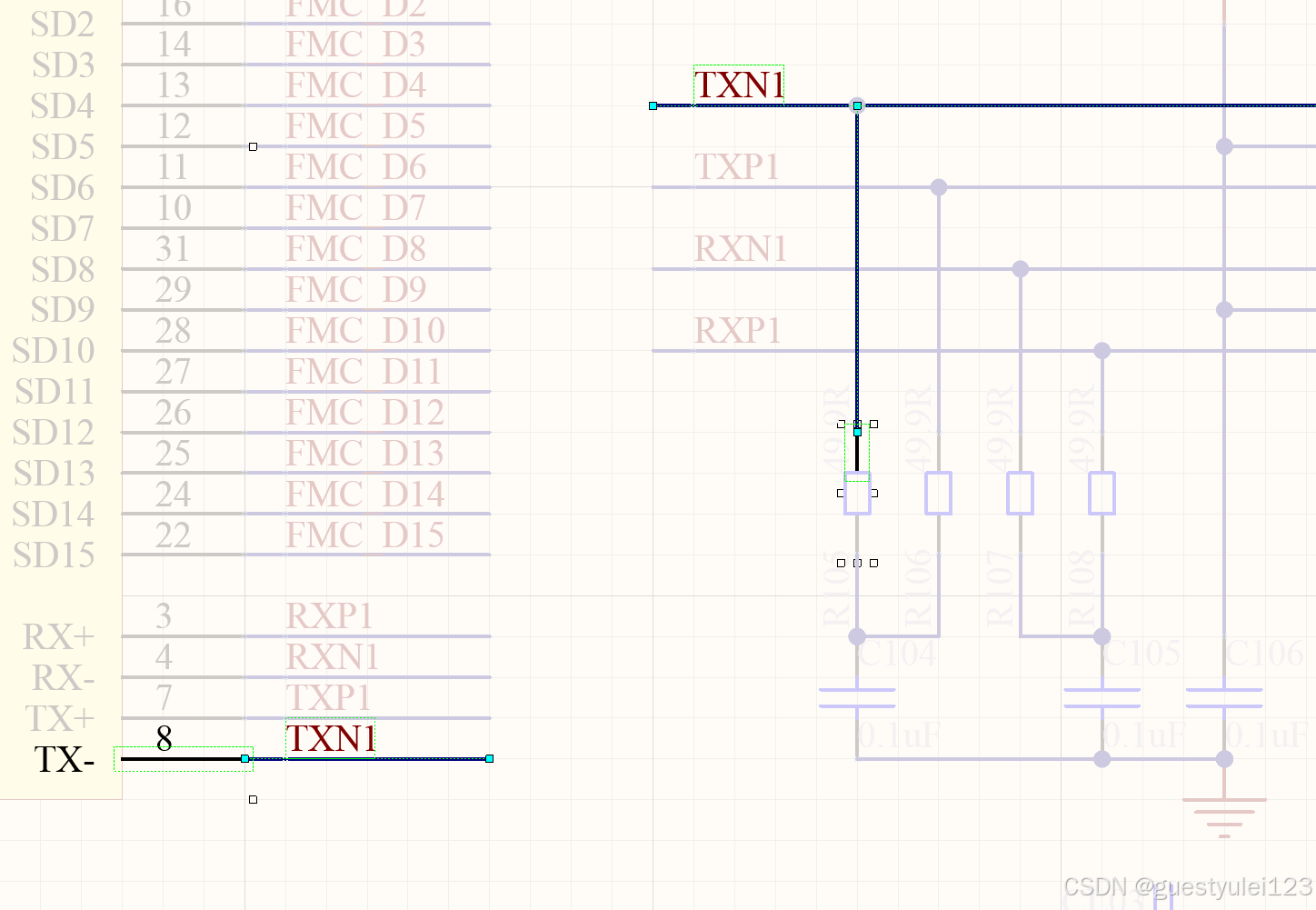

一、Alt键+鼠标单击网络

示例：在这里插入图片描述
这种只适合单页原理图内的网络

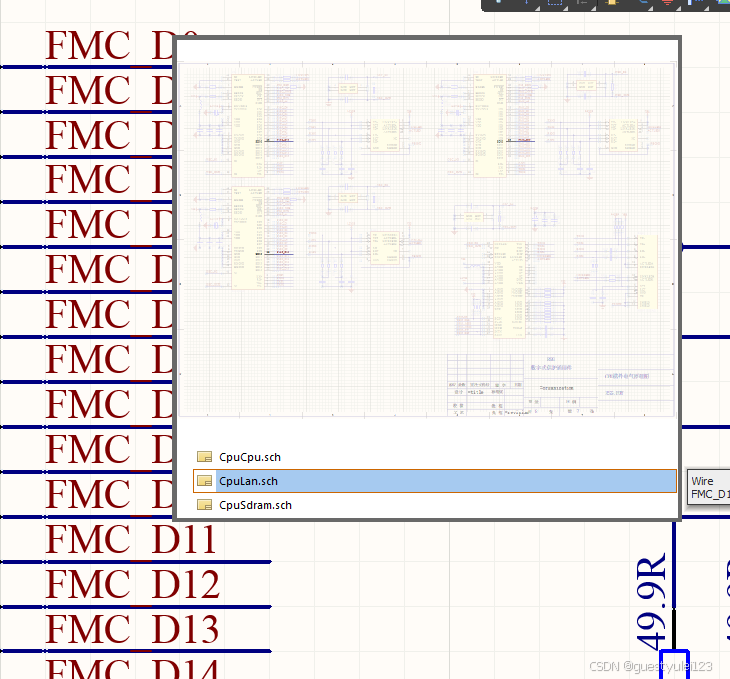

二、鼠标停留在网络上/按住Alt键，鼠标双击网络

示例：
在这里插入图片描述
这种可以显示到整个工程包含此网络的电路图，如果不显示，先编译整个工程。

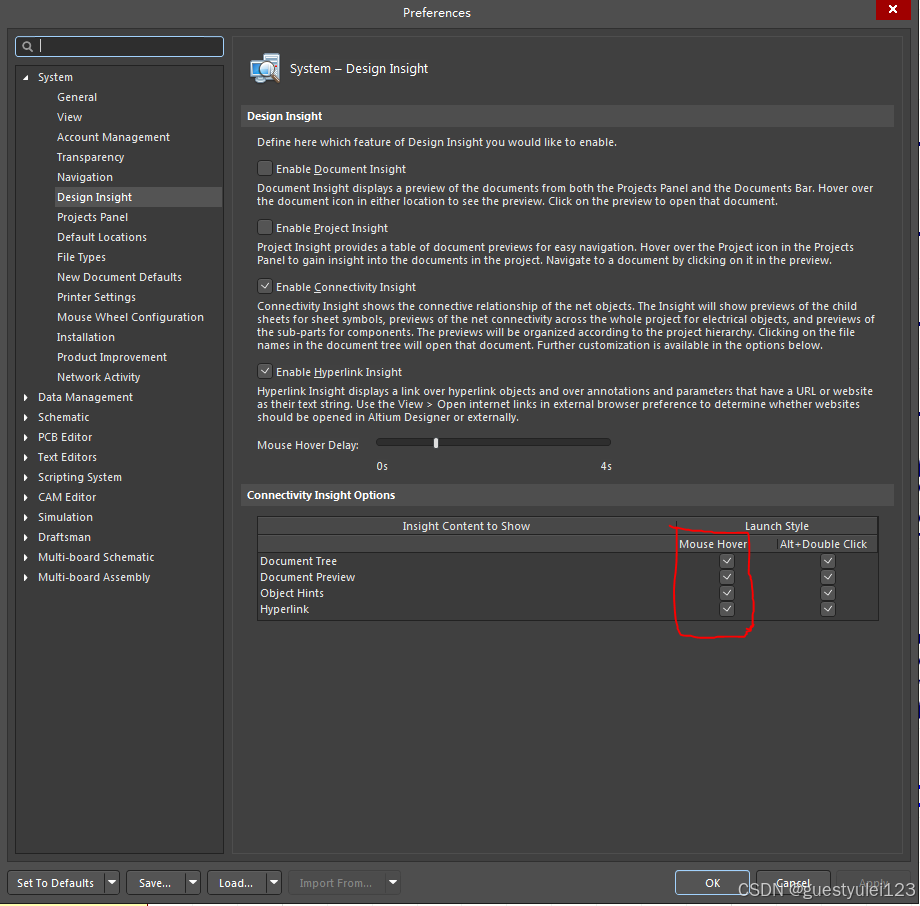

如果编译工程也不行，安照如下设置：
在这里插入图片描述
