本篇文章完成的目标是,对PLC与HMI面板的双仿真任务;
使用工具博图V14SP1版本;
1、首先创建一个英文环境下的项目,此处命名为plc_sim_en

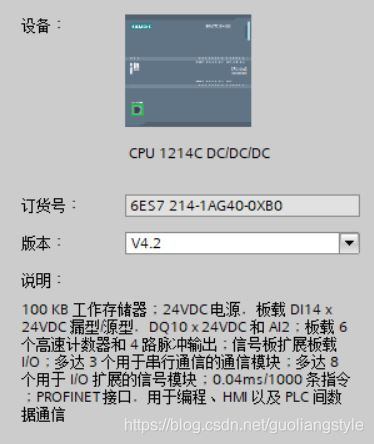

2、硬件组态:PLC选择CPU 1214C DC/DC/DC 订货号6ES7 214-1AG40-0XB0(注意博图V14仿真只支持硬件版本在
V4.0以上的PLC)

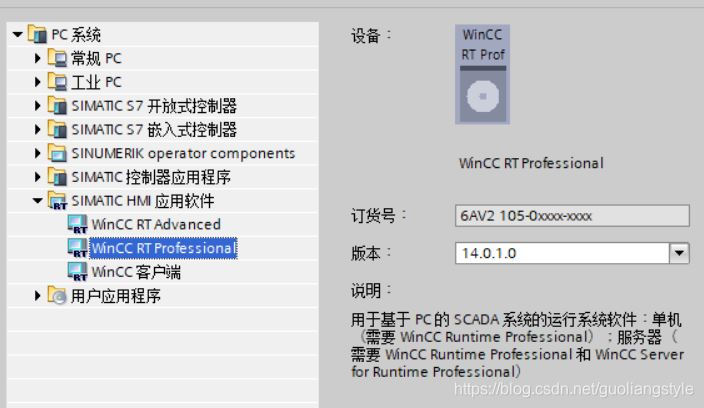

(2)HMI面板选择PC系统中的SIMATIC HMI应用软件 Wincc RT Professional
3、建立硬件连接

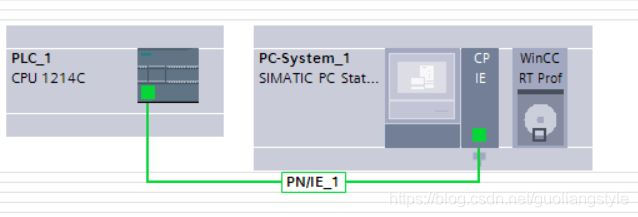

HMI面板与PLC之间采用PROFINET连接,注意需要为PC系统的HMI面板组建常规IE接口
然后在设备和网络中连接HMI和PLC的通信接口
