Step7V5.6版本PLC编写的程序与博图V14编写的面板的仿真过程

博图V14面板的仿真过程不再过多叙述，详见上一篇文章。

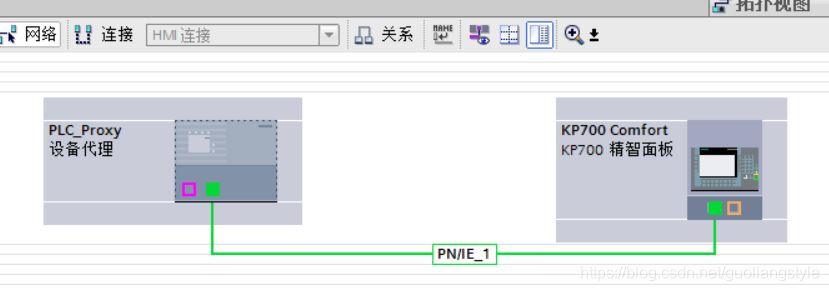

1、博图中的硬件连接准备，新建一个PLC代理与KP700通过以太网的方式连接

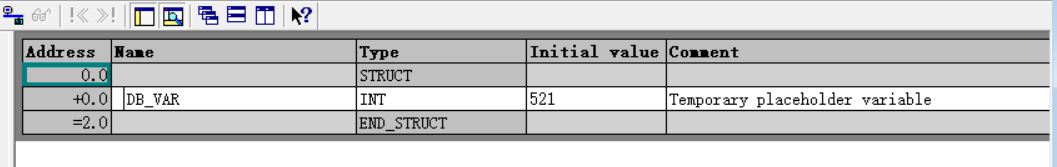

2、为验证仿真的正确性在面板中新建一个IO域连接PLC中的变量。在Step7V5.6的PLC中新建DB2020块，并修改DB2020.DBW0的值为521。在博图V14的HMI变量表中添加一个名为DB_VAR的变量连接到PLC。

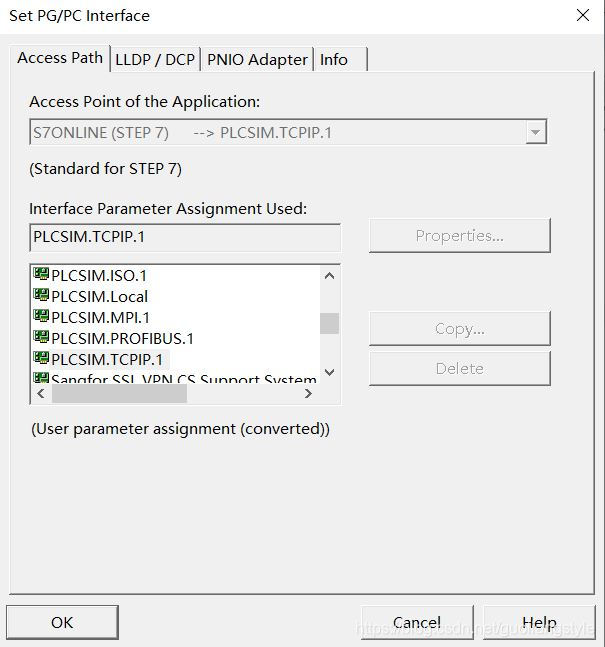

3、设置Step7V5.6的PC接口如下，并在选项中点击仿真模块，注意此时离线仿真的PLC模块并未存在程序，需要将编写的PLC程序进行Download。

4、验证正确性，在Step7中新建一个变量表，并输入需要监控的值DB2020.DBW0，运行博图V14的面板仿真应用，在变量表中修改监控值可以发现仿真出来的面板上的值也发生变化。
