西门子KP700面板报警组态方法

对于存在FC67FC68FC69标准块的PLC程序，面板报警过程

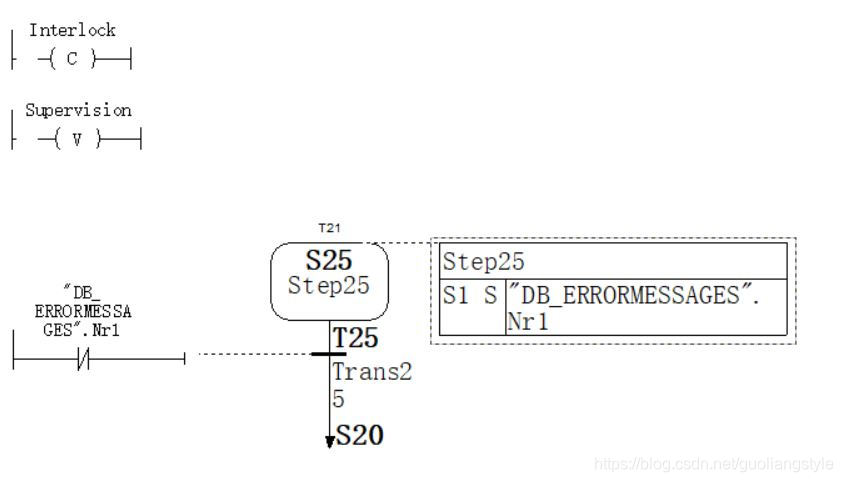

1、创建一个报警点，在GRAPH块中创建一个延时报警触发，地址确定为DB302.DBX1.0，并使用SFC功能块移动到地址为DB301.DBX39.0



CALL  "SFC_BLKMOV"
       SRCBLK :=P#DB302.DBX0.0 BYTE 32
       RET_VAL:=#tmp_Int
       DSTBLK :=P#DB301.DBX38.0


2、在博图KP700组态中，添加DB301.DBX38.0的报警文本：状态错误。

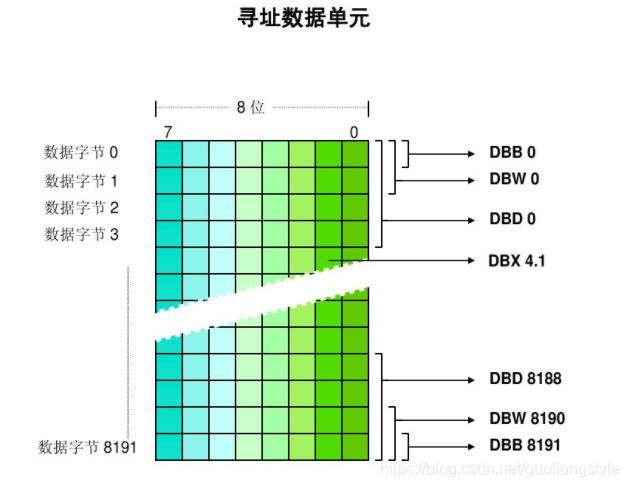

注：PLC数据类型参考
