Inventor SDK入门---环境搭建

Inventor SDK入门---环境搭建

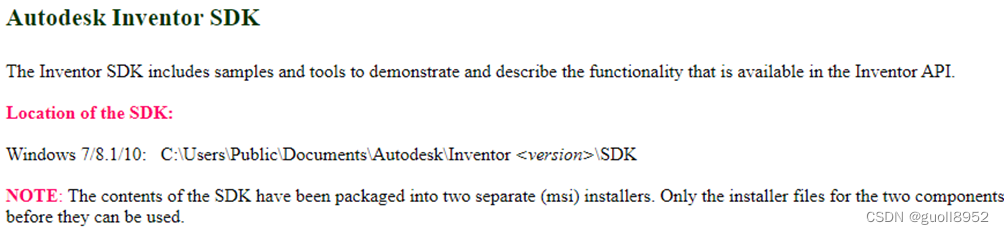

SDK是程序开发包的简称，INVENTOR SDK用来对INVENTOR三维绘图软件进行二次开发。我这里用的是INVENTOR2020，安装好后，在C:\Program Files\Autodesk\Inventor 2020\SDK有一个文件SDK_Readme.htm，打开后可以看到：



意思是开发工具已放在C:\Users\Public\Documents\Autodesk\Inventor 2020\SDK这个文件夹下面了。路径下有两个msi文件：DeveloperTools.msi和UserTools.msi。直接双击msi文件，会生成两个对应名字的文件夹。前者包含了大量的代码样例，还有C++开发需要的头文件，库文件。后者都是代码样例，直接可以作为工具使用。运行developertools.msi后会在VS2007的新建项目清单中包含Autodesk Inventor 2020 Addin 这一项，用此可以快速建立一个Inventor Addin项目。

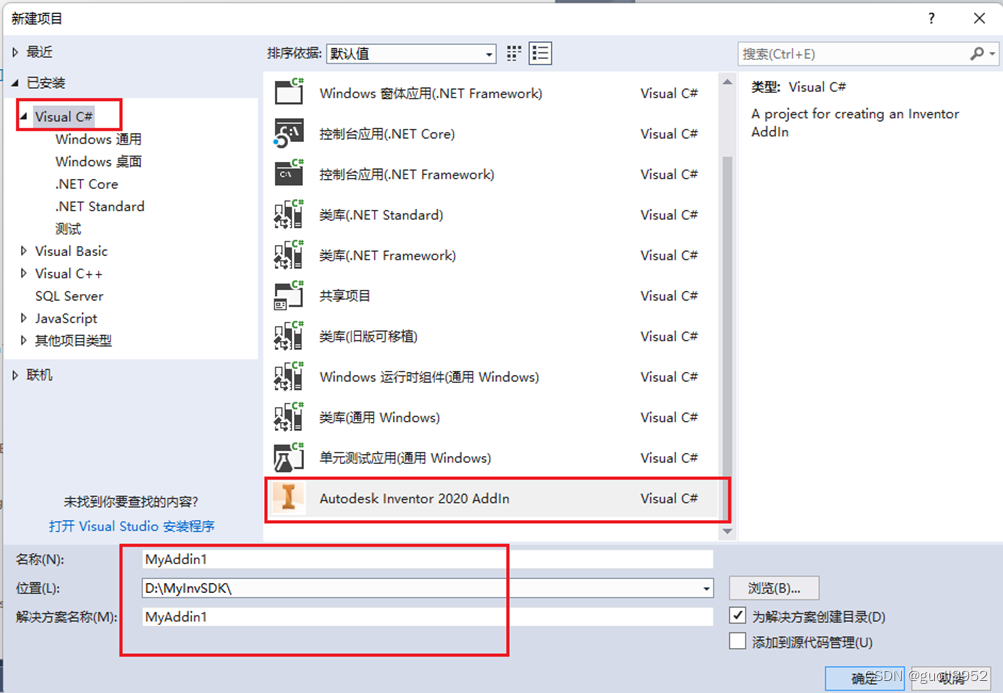

INVENTOR 2020 SDK需要使用Visual Studio 2017来操作。打开VS2017点击 “创建新项目”，按如下选择：



注意：如果没有 Autodesk Inventor 2020 Addin 这个选项，说明你的SDK没有安装成功，请安上述的介绍重新安装。

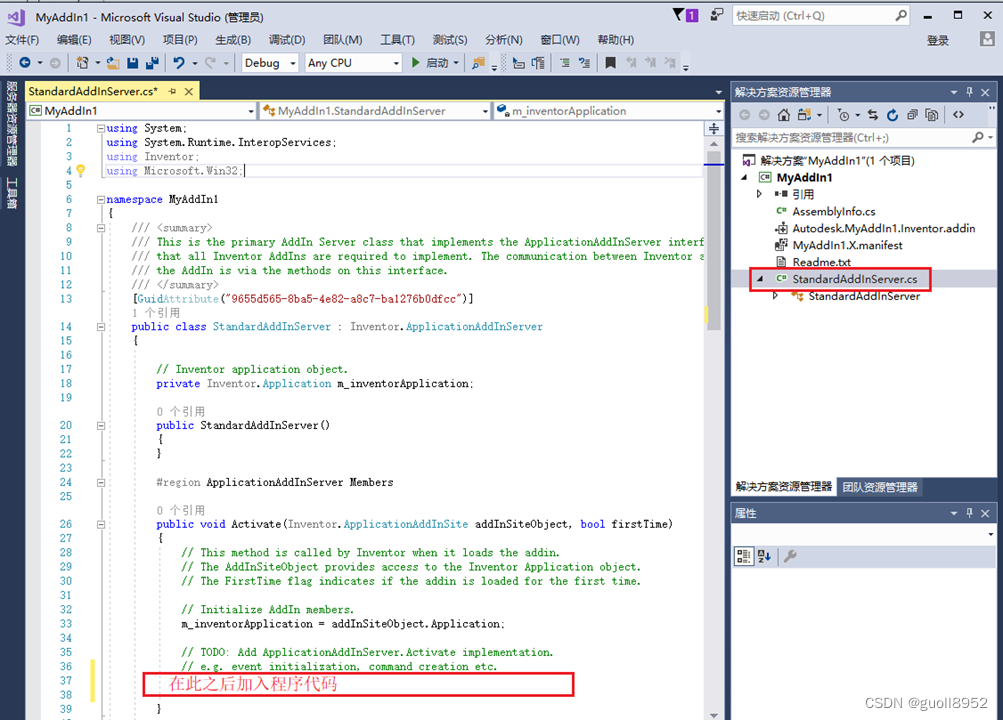

新建项目成功后产生一个”StandardAddInServer.cs” 文件，其中的函数”public void Activate(Inventor.ApplicationAddInSite addInSiteObject, bool firstTime)” 是我们开发程序的入口处，所有开发的新命令、新功能都需要从这里引入。

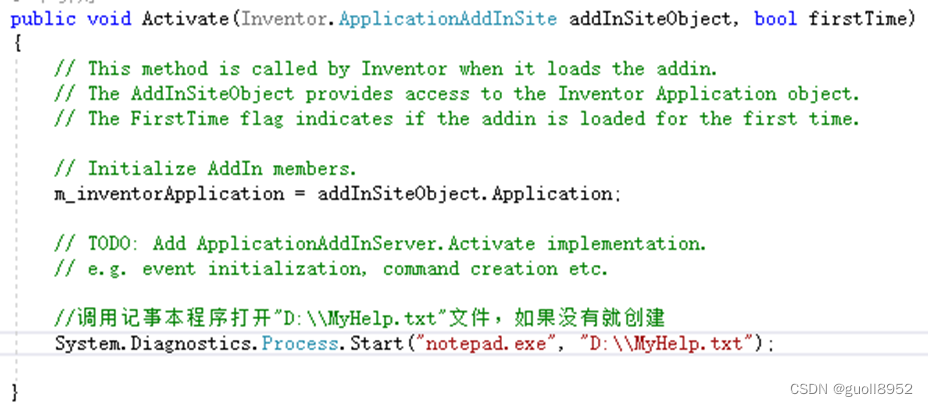

在上述地方输入如下代码来测试：

//调用记事本程序打开"D:\\MyHelp.txt"文件，如果没有就创建

            System.Diagnostics.Process.Start("notepad.exe", "D:\\MyHelp.txt");



自此，我们的第一个AddIn插件程序设计好了，其目的是在启动INVENTOR后调用记事本程序打开"D:\\MyHelp.txt"文件，如果没有就创建。

点击VS2007菜单  “生成”---“重新生成解决方案”，VS不仅在开发目录下的bin文件夹内生成插件程序，而且会”C:\Users\你的名字\AppData\Roaming\Autodesk\ApplicationPlugins”目录下生成一个文件夹” MyAddIn1”(其实就是你的项目名)，并将目标件程序拷贝到该目录内，具体是如下两个文件：

    Autodesk.MyAddIn1.Inventor.addin

MyAddIn1.dll

请检查上述路径内的文件，如果两个文件不从在，说明生成失败，重新操作。，生成程序时一定要彻底关闭INVENTOR(不要有后台进程)，否则会出现目标程序拷贝错误。

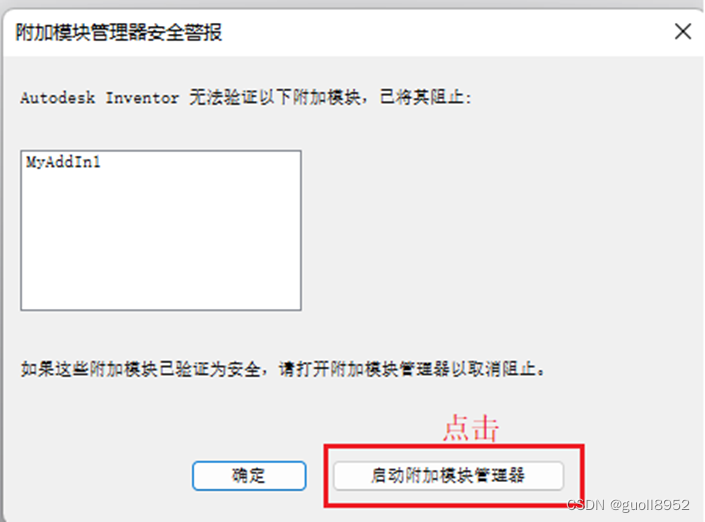

现在我们就可以打开INVENTOR来检查我们的AddIn插件程序。启动INVENTOR2020，第一次加载插件程序时会出现如下对话框：

     这个意思是说发现了新的附加模块，需要你验证其安全性。点击上图中的标红按钮，按如下操作：



  顺利完成后，会跳出记事本程序。这样我们开发程序的目的已达到，测试结果成功。

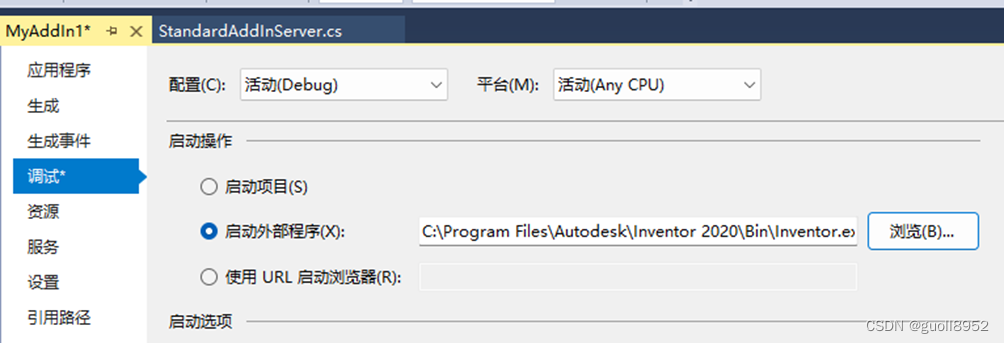

  还有一种采用调试的方法来测试程序，在项目属性里设置：

最后总结如下：

1. INVENTOR的开发程序有好几个方法，Addin只是其中之一。
2. Addin程序入口在”StandardAddInServer.cs”中。
3. Addin的目标程序有两个：”Autodesk.MyAddIn1.Inventor.addin” “MyAddIn1.dll”
4. 都要放到”C:\Users\你的名字\AppData\Roaming\Autodesk\ApplicationPlugins”目录下，开发机器与目标机器相同时，VS会自动拷贝这两个文件，如果不同，需要你将开发机”bin”路径下的两个文件拷贝到你的工作机器”C:\Users\你的名字\AppData\Roaming\Autodesk\ApplicationPlugins”的目录下。
