欧姆龙plc学习笔记(六)(从cx-one上传程序到欧姆龙plc)

环境:笔记本电脑上装得cx-one,要把程序从笔记本上传到plc里面

1,首先确保硬件连接

plc上一般有网口,用普通网线连接plc和笔记本电脑

2,在cx-one里面打开程序,或者直接点开程序

3,一般刚进来plc是离线状态

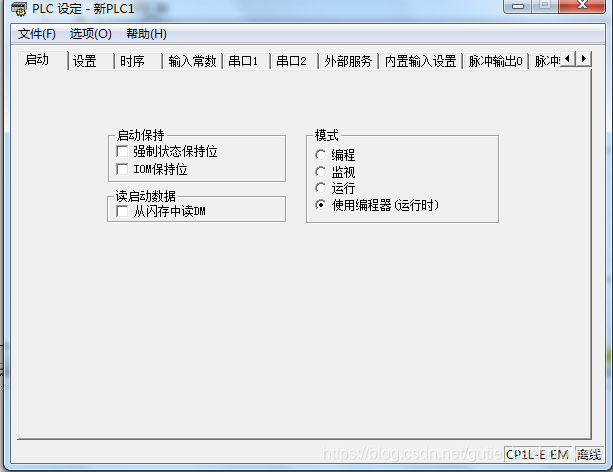

需要先设置

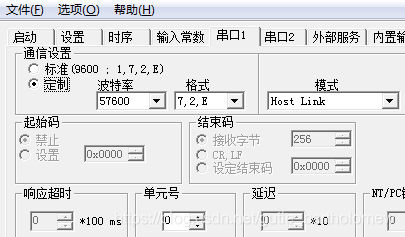

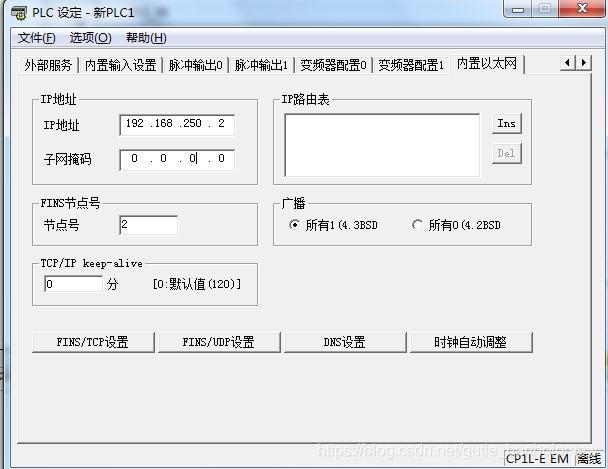

这里面主要是设置两个东西:串口,以太网

在这里注意,一般把plc、笔记本、触摸屏的ip设置到一个网段上,但是不能相同

比如:

电脑IP:192.168.250.10
PLC:192.168.250.2
触摸屏:192.168.250.1

4,设置电脑本身的ip

5,设置plc,实现通信

双击

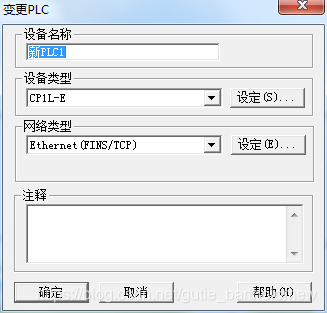

选择正确的设备类型,选择网络类型,点击设定

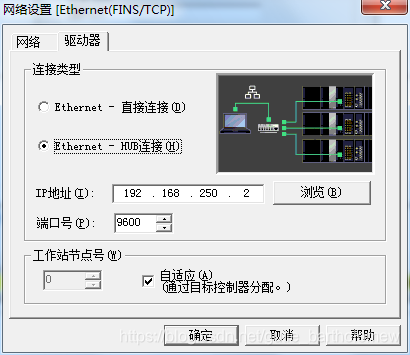

进入驱动器界面,填写好ip地址

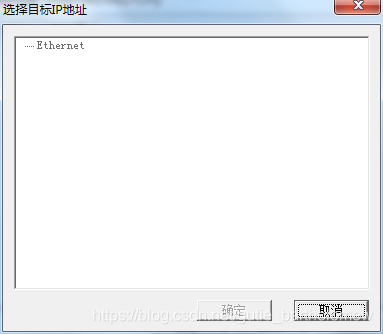

要知道连上没有,可以点浏览

连接成功后这里会显示plc的网络ip,如果没有显示,可能是硬件连接出错

6,实现通信之后,点击在线工作

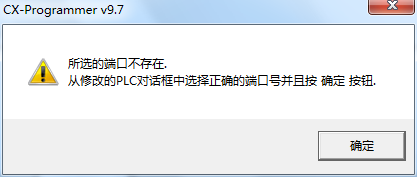

如果还没有通信上就点在线工作,会有以下的报错信息

这个时候也可以ping一下检查网络状况

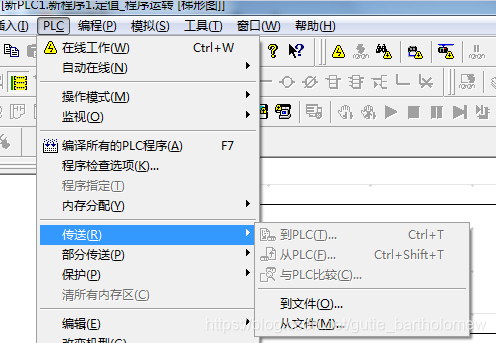

7,上传程序,点plc,传送,到plc

8,后面一路点确定就好
