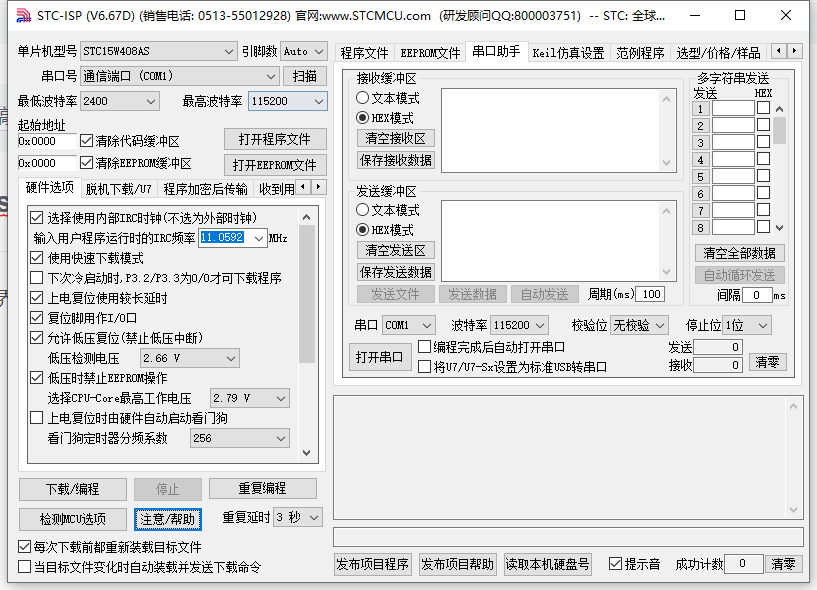

常用的界面是这个：

左边的部分一般是用来下载程序的，右面选择的是串口助手的窗口

左边的面板讲解如下：

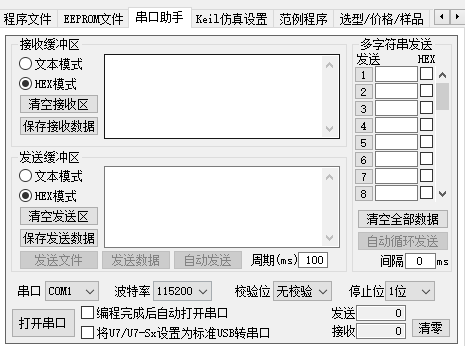

右边的面板如下：

上面的接收缓冲区，下面是发送缓冲区，边上的空白串口会显示缓冲区里的数据。

发送信息

先选择好串口，配置好波特率这些参数，然后点击“打开串口”。

在发送缓冲区输入字母，数字，字符串，再选择模式（可以选文本模式和hex模式），然后点击，发送数据，那么发送缓冲区里的东西就会被整体发送一次。

要是想连续发送到话就点自动发送，会按照设置的周期持续发送。

文本模式和hex模式：

文本模式:收到的是字母(0－9，a－z,A-Z等其他符号)
HEX模式:收到的是十六进制；
不做任何类型转换输入时，系统会自动默认为是十进制
例如:
SBUF=33
调为文本模式，显示为**!;
调为HEX模式，则显示为21**

文本模式和HEX模式指的是这种情况，比如要发送这些信息（双引号内的）：“F8 AB D3 00 25”.
那么文本模式下，这将有14个字符，14个字节数据要发送，分别是'F','8',' ','A','B', ..... '2','5'。（注意：空格也是一个字符）

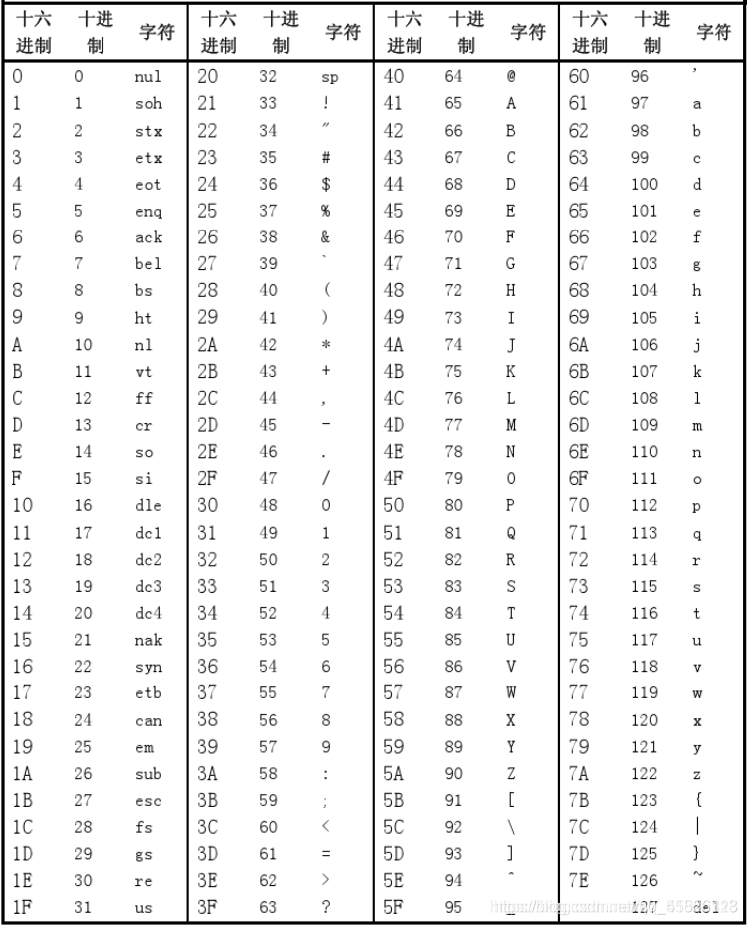

而 HEX模式下，这些被认为是16进制数，则只有5个字符，5个字节需要发送了，给出的F8,AB,D3,00,25分别是这5个字符的ASCII代码。

转自：

文本模式和HEX模式_m0_55826123的博客-CSDN博客_hex模式

首先，底层的数据传输都是字节流，所以不管选择什么方式，都会被分解为一个一个的字节。

1选择Hex发送就代表你要发送的内容是纯数字，由程序完成String到Int再到Byte的转化。所以你应该保证每个你要发送的数都是两位的，如果是7就应该写07，因为程序会每两位每两位地读。如果你选择了Hex发送，而输入的又是字符，比如你写了ab，那么就会被程序读为16进制的AB。这就是不同的概念了，无论你选择什么方式显示都不能得到原来的ab了。

2选择ASCII发送就代表你要发送的是字符串，这时候程序就会一位一位地读，比如你写了1234，在字节流中传递的就是123对应的ASCII码，31,32,33,34（十六进制的）。比较而言，在Hex发送模式下，写了1234，会被发送的就是12,34，如果是01020304那就是01，02，03，04。这个时候，你写ab就会发送相应的ASCII码61,62，其他字符同理。

到这里，数据已经发送出去了，接下来就是显示的问题。是显示模式，不是解析，不存在解析。

3选择Hex显示就是把字节转化为16进制整型，你收到的是12,34，就显示为12,34，你收到31,32,33,34，也显示为31,32,33,34，如果收到AB呢，那也是AB。

4选择ASCII显示呢，就会把你接收到的十六进制转化为对应的字符，比如你收到了31，就会显示为1。这种模式下可能会出现乱码，原因就是ASCII码只从0-7f。如果你在十六进制发送模式下发送了字符，比如发送了ab，那你就会收到AB，这个并没有ASCII码对应的字符。

所以在Hex模式下如果输入字符，是无论如何接收不到正确的数据的，其他方式那就随意了。重要的是，方式的选择改变的不是数据本身，而是数据的表现形式。

原文链接：https://blog.csdn.net/wuxinyou1991/article/details/51683627
