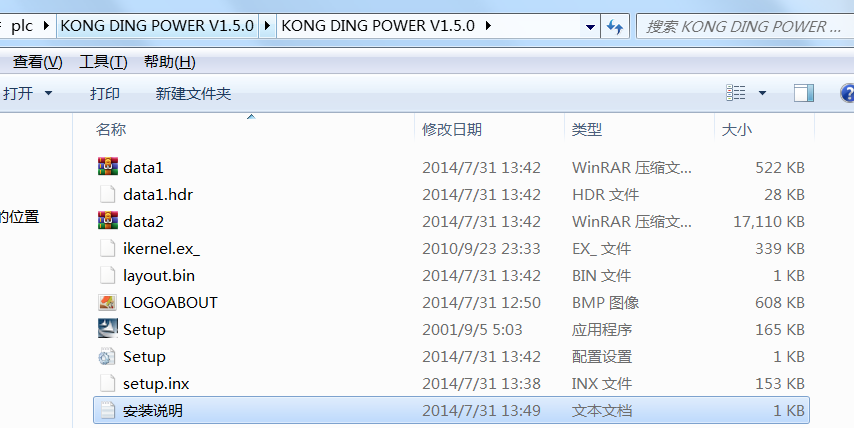

1、先运行Setup.exe,安装软件。
2、运行开始菜单\CDMK\安装目标,再点击Open按钮,选择C16x_CDMK.tnf,在左边Possible Targets:里面出现KONG DING,选中后点击Install,确认后退出。
安装好之后,还不能运行程序,还需要进行以下操作
3、将Library文件夹复制到D:\CDMK\KONG DING POWER,覆盖Library文件夹。(是c盘还是d盘视实际的安装路径为定)
这个操作的意义就是更新软件的库文件,这样才能在运行本程序的时候匹配到特定的库。
ps:这个文件夹里装的是库文件,系统默认识别的是library文件下的库文件,如果是library文件下另外一个library文件里的库文件,系统不能识别。

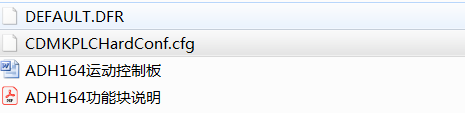

4、将CDMKPLCHardConf.cfg文件复制到C:\CDMK\TARGET\PCBasedIO,覆盖CDMKPLCHardConf.cfg文件。(是c盘还是d盘视实际的安装路径为定)
注意,这个文件是硬件配置文件,有了这个这个文件,软件打开plc程序的时候,就知道该plc程序是运行在哪个型号的plc工控板上。
5、打开软件进入PLC配置,添加164硬件。

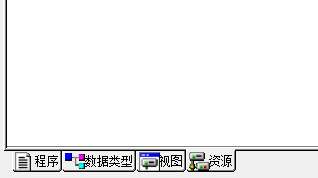

a,进入资源界面
b,选中plc配置

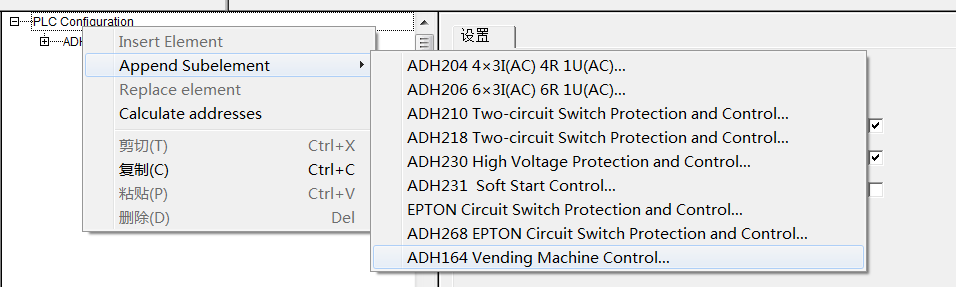

c,鼠标右键点击plc configuration
d,添加上这块plc工控板的型号

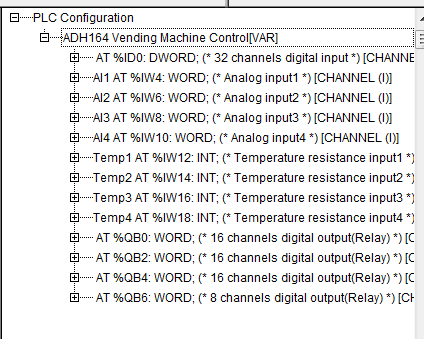

e,完成的界面如下
6、把该plc程序要用到的库文件添加到库管理器中
具体的添加方式如下:
a,进入资源选项

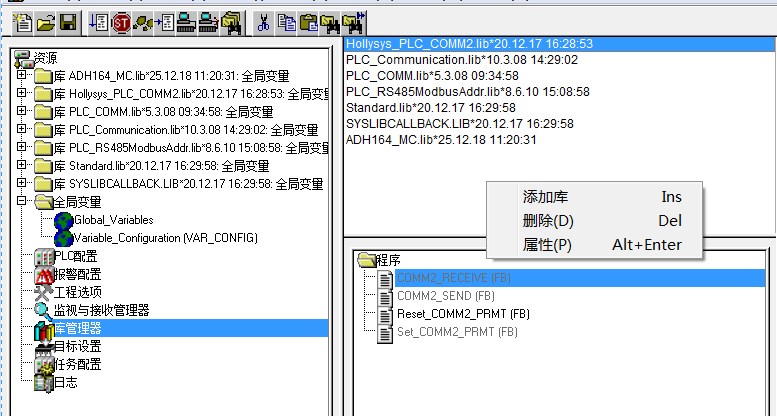

b,进入库管理器
c,在库列表框里右键添加库

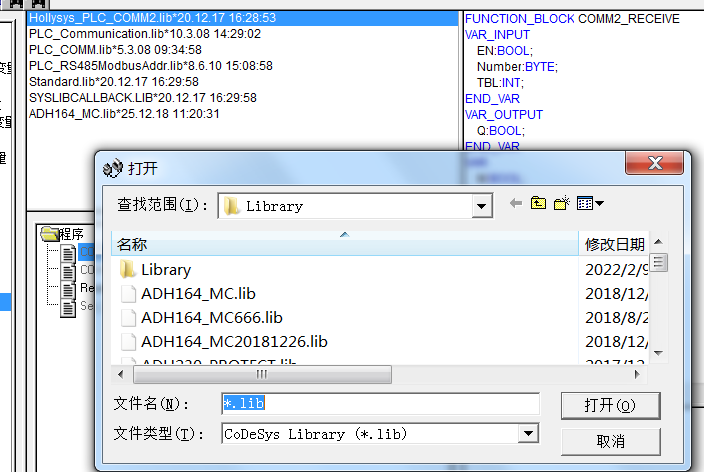

d,把对应的几个库文件添加到管理器当中(注意,是这个文件下的一级目录,不是二级目录,比如library文件夹下的library文件夹就是二级目录)

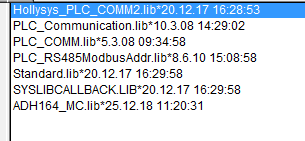

e,具体以本plc程序为例,应该添加的库包括下面7个
7,软件安装成功的标志
a,能正常打开该plc程序

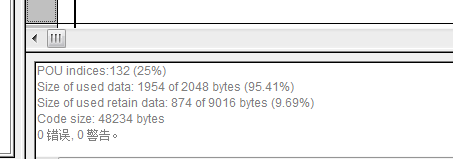

b,打开该plc程序后,点击全部编译无报错
