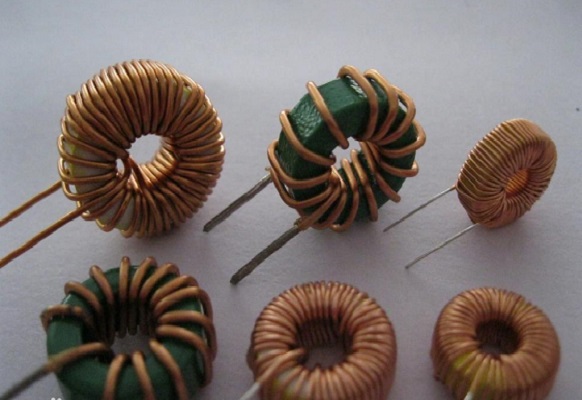

电子器件系列44：环形线圈电感

干货！电感最重要、最常见的几个作用_线圈

环形线圈电感的原理：

电感中包含了哪三个物理学定律，为什么它能以磁场形式储能_哔哩哔哩_bilibili

电感的基本原理_哔哩哔哩_bilibili

环形线圈电感的作用:

1.储能器： 环形线圈电感能够储存电能。当电流通过线圈时，它在线圈中创建一个磁场，这个磁场储存在线圈中。当电流变化时，这个磁场就会导致在线圈中产生感应电动势，从而使线圈成为一个储能器。
2.电感阻抗： 在交流电路中，电感对电流的变化具有阻抗，即电感的电阻随频率的增加而增加。这使得电感在电路中充当一种对频率敏感的元件，可以用于调节电流的大小。
3.滤波器： 由于电感对不同频率的电流有不同的阻抗，环形线圈电感经常被用作电路中的滤波器。在直流电源中，它可以平滑电流；在交流电路中，它可以阻止高频分量通过，从而实现滤波的效果。
4.变压器： 如果将两个环形线圈电感放在一起，并共享同一磁场，变压器效应就会发生。这可以用于改变交流电压的大小，通过调整线圈的匝数比例，实现电压的升降。
5.电感耦合： 多个线圈之间通过磁场相互耦合，这种电感耦合常常应用于无线能量传输和通信系统中。

总的来说，环形线圈电感在电子电路中扮演着多种重要角色，从储能到频率调节等方面都有着广泛的应用。

当一根导线穿过环形电感线圈的中部时，会发生一些重要的物理效应。这种配置创建了一个变压器或互感器的简单形式。以下是一些可能的效应和影响：

1. 感应电动势： 根据法拉第的电磁感应定律，当导线穿过环形电感线圈时，导线中就会产生感应电动势。这是由于导线运动相对于线圈中的磁场产生的。

2. 电感耦合： 由于导线穿过电感线圈，它们之间会有电感耦合。这意味着导线上的电流变化将影响电感线圈中的电流，反之亦然。这种电感耦合可以在一些应用中用于传递信息或能量。

3. 变压器效应： 如果导线和环形电感线圈都通电，就会发生变压器效应。这是因为导线中的电流产生磁场，这个磁场穿过电感线圈，从而在线圈中感应出电动势。这可以用于调整电压的大小，类似于变压器的原理。

4. 电感的影响： 由于导线穿过电感线圈，整个电感的电感值可能会因导线的存在而改变。这取决于导线的位置、方向以及电感线圈的几何形状。

这样的配置可能在一些应用中有用，比如在无线电频谱中的电感耦合，或者在传感器中的变压器效应。然而，具体的影响取决于电感线圈和导线的几何形状、材料特性以及通电情况。

当一根导线穿过环形电感线圈并流过电流时，线圈的缠绕线上会产生感应电压。这是根据法拉第的电磁感应定律而来，该定律表明当一个导体（这里是线圈）被置于一个变化的磁场中时，会在导体中产生感应电动势。

具体而言，当导线中通过电流时，它会产生一个磁场。如果这个导线穿过环形电感线圈，导线产生的磁场将与线圈的磁场相互作用。当电流变化时，导线产生的磁场也会变化，导致线圈中感应出电动势。这个感应电动势会导致线圈的缠绕线上产生电压。

这个现象是变压器原理的一部分，其中通过磁场的相互作用实现了电能的传递和变换。在这种情况下，线圈的缠绕线上产生的电压与导线中的电流变化有关，以及线圈的几何形状和材料参数。

这个电路可以实现下面的用途：

1. 感应变压器： 如果这个电路被设计成变压器，其中包括导线和环形电感线圈，那么可能是一个用于调整电压的装置。这样的电路在电力系统和电子设备中很常见。

2. 电感耦合： 如果设计旨在利用电感耦合，可能是一种传输信息或能量的方式。这在一些通信系统或无线电应用中可能会使用。

3. 感应传感器： 如果电路被设计成传感器，它可以用于检测导线中电流的变化或其他环境条件。这种传感器可能应用于自动控制系统或测量设备中。

4. 滤波器： 在某些情况下，这样的结构可能被用作电磁滤波器，用于抑制特定频率的电磁干扰或噪声。

5. 电感耦合放大器： 电路也可能设计成利用电感耦合实现放大器功能，用于放大信号。
