ssr散热器

ssr散热器

固态继电器一般都需要安装型材散热器，因为固态继电器，都是由半导体控制导通的，固态继电器工作电流大，不可避免产生热量，所以需要散热。
    固态继电器的负载能力受环境温度和自身温升的影响较大，在安装使用过程中,应保证其有良好的散热条件，额定工作电流在10A以上的产品应配散热器，100A以上的产品应配散热器加风扇强冷 。在安装时应注意继电器底部与散热器的良好接触 ，并考虑涂适量导热硅脂以达到最佳散热效果。

散热器的作用是释放出SSR或SSR模块的热量。散热效果不仅与散热器的大大小小相关，还和周围温度（时节）相关、通风条件(自然冷却或强制冷却和风量)、安装密度等因素。散热性能参考依据:固态继电器或模块底部板(与散热器接触面积)环境温度不能超过80°C。因此，在实际应用中，只有75°C温度开关（带一对常闭触点）可安装在散热器安装面附近的固态继电器或模块边缘（20mm以内），将固态继电器或固态继电器模块的控制指令串入常闭触点，使检测点温度超过75°C时，经常关闭触点跳转，切断控制信号，关闭SSR或模块的输出来保护其。通常情况下，建议使用温度开关来维护每一个实际电流超出50A的区域。

固态继电器散热 - 电子发烧友网 (elecfans.com)

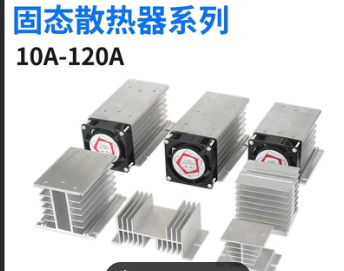

型材散热器

常用的散热片有些材质规格？ - 知乎 (zhihu.com)

散热器材质：铸铁、铜铝复合、低碳钢、铝合金、钢铝复合、纯铜，一共也就这6种材质了。接着来看看，不同材质散热器优缺点。
1、铸铁：耐腐蚀，价格低廉;样式难看，笨重，占地。
2、铜铝复合散热器：耐腐蚀、样式新颖美观、轻便，散热较快;价格较高，硬度低。
3、低碳钢：美观大方，价格实惠，贮水量大、保温性能好、耐压;易被氧化腐蚀。
4、铝合金散热器：铝制散热器主要有高压和拉伸铝合金焊接两种，其共同特点是，价格便宜，导热性好，散热快;但其怕碱性水腐蚀、怕氧化。
5、钢铝复合：样式美观，散热好，耐腐蚀;热损失较大。
6、纯铜散热器：导热性能优越、耐腐蚀能力强;造价极高，款式较少，生产厂家很少。

就散热片材质来说，每种材料其导热性能是不同的，按导热性能从高到低排列，分别是银，铜，铝，钢。不过如果用银来作散热片会太昂贵，故最好的方案为采用铜质。虽然铝便宜得多，但显然导热性就不如铜好（大约只有铜的50%左右）。

目前常用的散热片材质是铜和铝合金，二者各有其优缺点。铜的导热性好，但价格较贵，加工难度较高，重量过大（很多纯铜散热器都超过了CPU对重量的限制），热容量较小，而且容易氧化。而纯铝太软，不能直接使用，都是使用的铝合金才能提供足够的硬度，铝合金的优点是价格低廉，重量轻，但导热性比铜就要差很多。有些散热器就各取所长，在铝合金散热器底座上嵌入一片铜板。

对于普通用户而言，用铝材散热片已经足以达到散热需求了。

什么是型材？

型材是铁或钢以及具有一定强度和韧性的材料通过轧制、挤出、铸造等工艺制成的具有一定几何形状的物体。这类材料具有的外观尺寸一定，断面呈一定形状，具有一定的力学物理性能。型材既能单独使用也能进一步加工成其他制造品，常用于建筑结构与制造安装。机械工程师可根据设计要求选择型材的具体形状、材质、热处理状态、力学性能等参数，再根据具体的尺寸形状要求将型材进行分割，而后进一步加工或热处理，达到设计的精度要求。型材的材质、规格尺寸等可参照相应的国家标准。
