电子器件系列62:数字电桥

有数字电桥测量电容的时候,为什么会有很大的电阻值?

因为电容器的两电极之间是由非导电介质隔离的,对直流电来说绝缘电阻近乎无穷大。

电容的内阻是什么?为什么电容的内阻会影响虑波效果? - 知乎 (zhihu.com)

1.理想模型的电容是没有电阻的,但现实生活当中不可能生产出没有电阻的电容,所以现实当中使用的电容都是有电阻值的,其具体电阻值可在该电容的datasheet当中查看。不过一般这个电阻值是比较大的,在设计的电路要求不高时,是可以忽略的。

2.在交流电路当中,电容对电流的阻碍也可以用容抗来表示,这是表示电容阻抗的一种方式,但并不是真正的电阻,这个容抗值会随着频率的改变而改变。

3.电容不但有一定的电阻,事实上还有一定的电感值,这个值要比它的电阻值对电路的影响还要大,在稍微高级一点的电路当中,都要考虑他这个电感值对整个电路的影响,而由于有电感的存在,所以单纯一个电容就会有一个自谐振频率(谐振是需要电容和电感配合的,既然一个电容又有容值又有感值,那么就能自己产生谐振了)。这一点运用的好的话,对电路帮助很大,运用不好的话,电路就会莫名其妙多出一些干扰!

链接:https://www.zhihu.com/question/302962956/answer/2180479467
电容基础4——电容种类和ESR(等效串联电阻),超级电容能否代替电池? - 知乎 (zhihu.com)

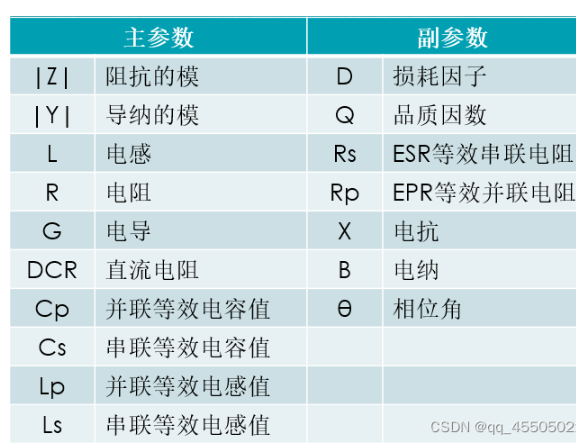

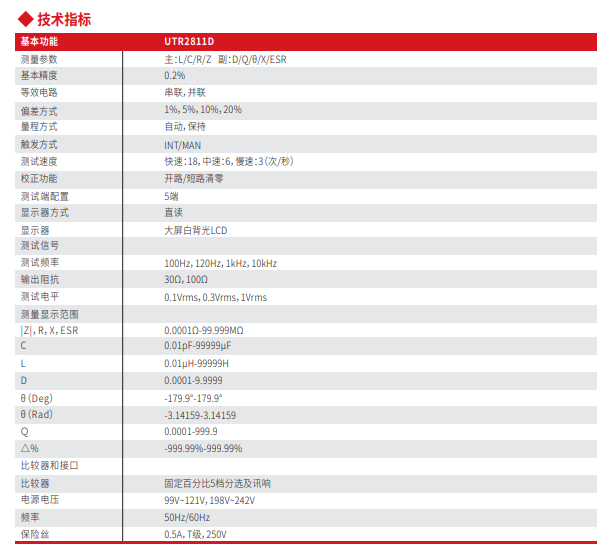

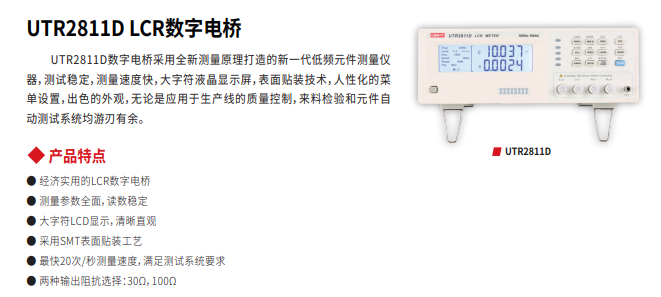

数字电桥的R和X各表示什么?

电桥Cs、Cp、Ls、Lp的选择_电桥lp和ls有什么区别-CSDN博客

为什么在使用LCR电桥测量时,小电容、大电感采用的是并联模式;还有为什么小电容、小电感使用高频测量? - 知乎 (zhihu.com)

zxptest.com/m/news/19_19

1589847302708914.pdf (yiqifuwu.com)

数字电桥LCR原理详解-电子发烧友网 (elecfans.com)

LCR数字电桥工作原理_测量 (sohu.com)

LCR电路原理分析-CSDN博客

玩了一把LCR,软件解调,效果超出预期 (amobbs.com 阿莫电子技术论坛)

【超详细】LCR数字电桥0基础使用教程 电阻/电容测试_哔哩哔哩_bilibili

适合业余爱好者DIY的高精度数字电桥 - 小鑫2002 - 博客园 (cnblogs.com)

并联等效测到的值用”Lp”表示,“p”代表parallel,即“并联”。相反,对于低电感值的情形,电抗值较小,因而串联阻抗比并联阻抗更为明显,这样串联等效电路是一个较好的测量方法。对于非常小电感值的情况,频率越高测量精度越好。

串联等效测到的值用“Ls”表示,“s”代表series,即“串联”。常用的分界点可用100mH。小于该值的电感用串联等效测量较为真实;大于该值的则用并联等效测量较为真实。同理,LCR表测量电容时也有”Cs”,”Cp”之分,测量电阻时也有”Rs”,”Rp”。

简单说来就是:测100mH以下的用Ls,测100mH以上的用Lp较为真实、准确。

LCR表测量电感Lp、Ls是什么?_并联_内芯_参数 (sohu.com)

该音频数字电桥,比较简单,但设计这个电路并不断改进,前后花费了近一个月时间。 数字电桥电路设计基本状况: 工作频率: 100Hz,1kHz,7.813kHz 最小分辨:最小分辨0.5毫欧,0.03uH,0.02pF 最大分辨:G欧 基本量程精度:1kHz基本量程精度,0.5%,选好电阻,精心制作,可以轻松达到0.25%精度 AD非线性误差小于0.05%,AD零点误差采用直流偏置消除 信号源:软件合成正弦DDS、软件合成方波DDS 显示:4LED 单片机:STC12C5A60S2 该LCR表的具体特性: AD转换器的字数:约1000字,采用了过采样技术,有效分辨力约为2000字 测量方法:准桥式测定,测量原理类似于比例法测电阻。 主要测量范围:1欧至0.5兆欧,精度0.5%(理论),阻抗实测比对,均未超过0.3% 有效测量范围:2毫欧至10兆欧,最小分辨力1毫欧 串联残余误差:2毫欧,低阻测量时此误差不可忽略 并联残余误差:50M欧,高阻测量时此误差不可忽略 Q值误差:±0.003(Q2,相对误差,简易算法),其它按0.5%左右估算 D值误差:±0.003(D2,相对误差,简易算法),其它按0.5%左右估算 注意:Q = 1/D 测试信号幅度:峰值200mV(100Hz),180mV(1kHz),140mV(7.8kHz) 电感:0.02uH分辨力,测量范围0.1uH至500H,超出500H未测试(因为我没有更大的电感器)。 电容:分辨力与夹具有关。夹具好的话,分辨0.1pF或0.05pF,不屏蔽只能分辨到0.2pF,甚至只有1pF。上限测量,没有测试,只测过10000uF电容,手上没有更大的电容。 实测误差,比上述精度指标好许多。 本表基准源:分别为4个基准电阻,一个时间基准。电阻基准就是电桥的4个下臂电阻,要求精度达到0.1%,对1%精度的金属膜电阻筛选即可。时间基准用32MHz石英晶振得到,精度可以满足电桥要求的。如果电阻达不到要求,可以使用软件校准。 频率精度:实际频率为99.18Hz、999.45Hz、7812.5Hz,简写为(100Hz、1kHz、7.8kHz)。由于DDS的频率分辨力有限,所以不采用整数频率。频率精度约为0.02%(由石英晶振决定)。 信号源失真度:没有专用仪器测试,只做估测。对输出信号做一次高通滤波后,用示波器观察,未发现可觉察失真。如果有可觉察失真,对D值测量有小量一些影响。 LCR开关式相敏检波器的检波效率分析图: 高精度音频数字电桥PCB截图: LCR表驱动程序部分展示:
