LCR电路原理分析

起因

        最近在看“无功功率测量”相关知识，记得当年在学校学习这块知识的时候，我可是经常上黑板解题的，引起的反应就是我们班部分女生对我是相当佩服，由此形成了正反馈，我就特别喜欢这门学科，哈哈哈.....但是由于很久都不接触这块内容了，现在都忘记的差不错，但我认为只要稍微看一下就上手应该问题不大，毕竟当年考这块“瞬态电路，交流电路....”题目我都做的挺好哈哈哈。。。

开始查阅相关资料

瞬态电路

        看了一些瞬态电路，很容易就知道就是那两个公式（推到过程不去深究，原因是目前都没用到），然后分析下电路，套用就好了，这块过。

交流电路

        这里面主要是 阻抗表达式，交流电的表达式。剩下的欧姆定律就搞定。在拾起来。

有/无功功率

查阅定义、产生、使用方式，行这些就差不多了，开始进入正题，测量无功功率！

方法，电压➗电流 = 阻抗；Z = |Z|,就是这么简单； 这时看到了一个LCR电路顺带把它分析一下，下面进入正题。

LCR电路原文链接

玩了一把LCR，软件解调，效果超出预期 (amobbs.com 阿莫电子论坛)https://www.amobbs.com/thread-5750483-1-1.html

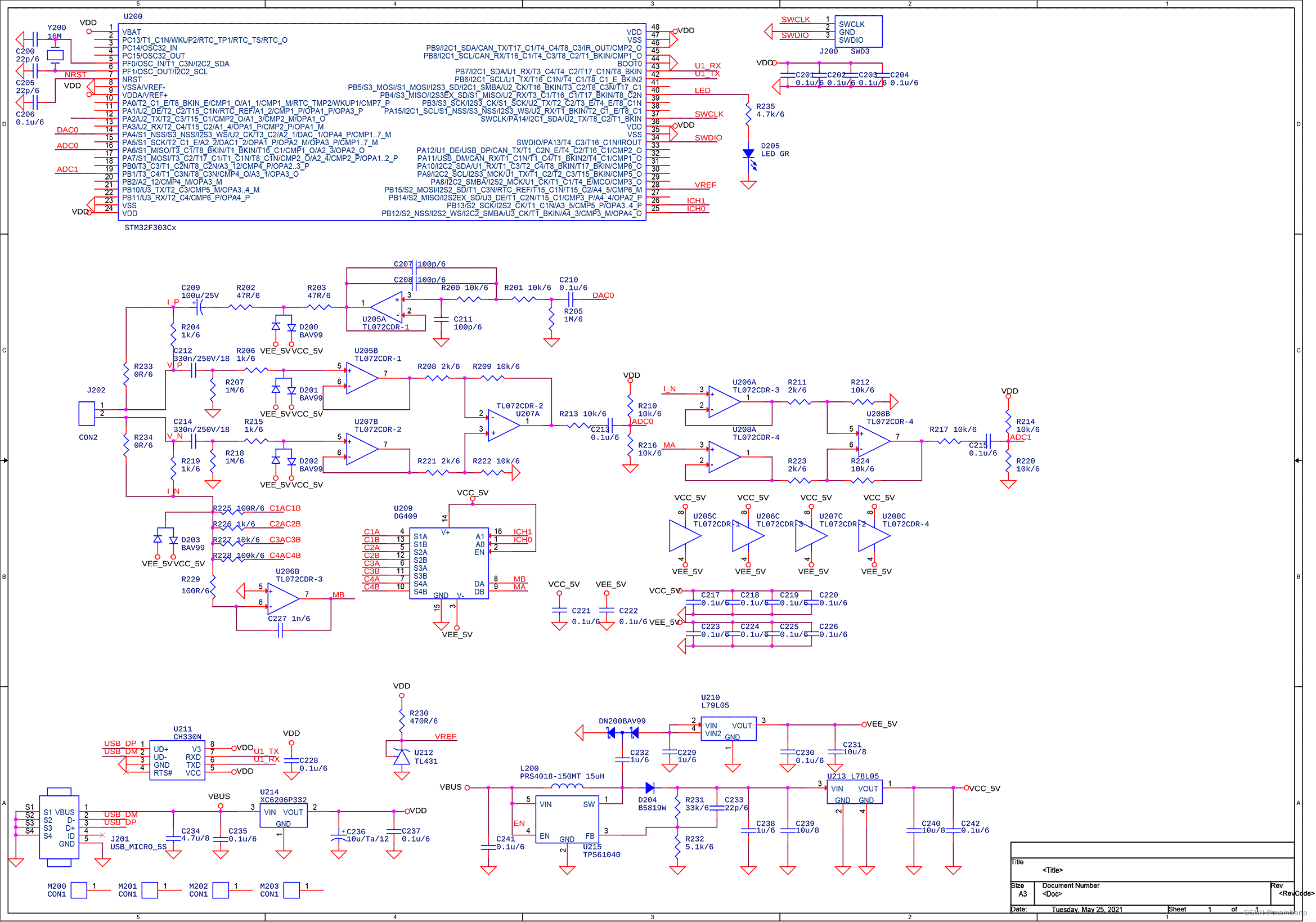

 LCR硬件分析

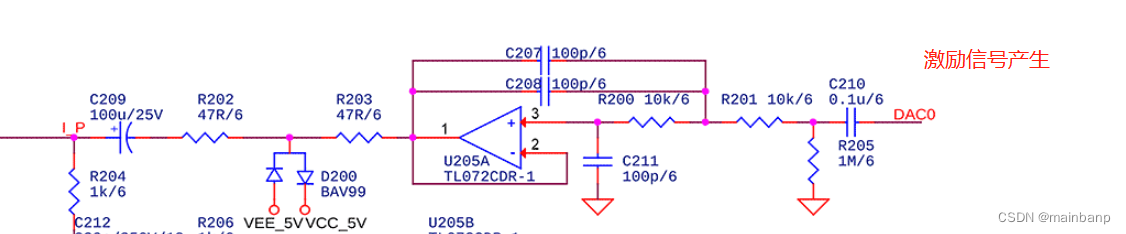

激励信号产生

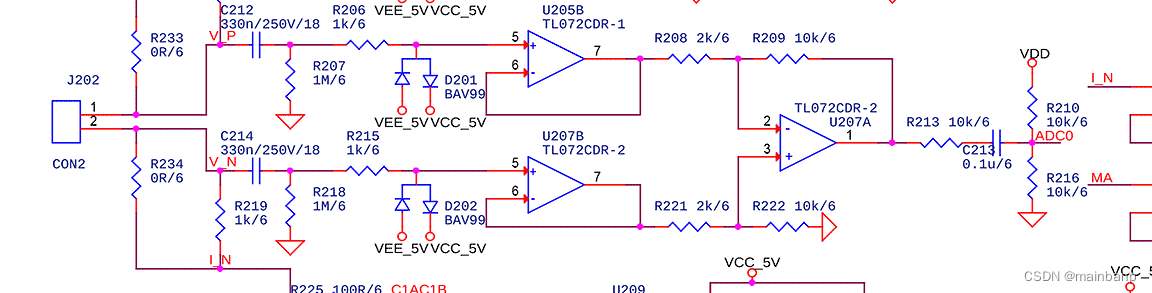

电压测量

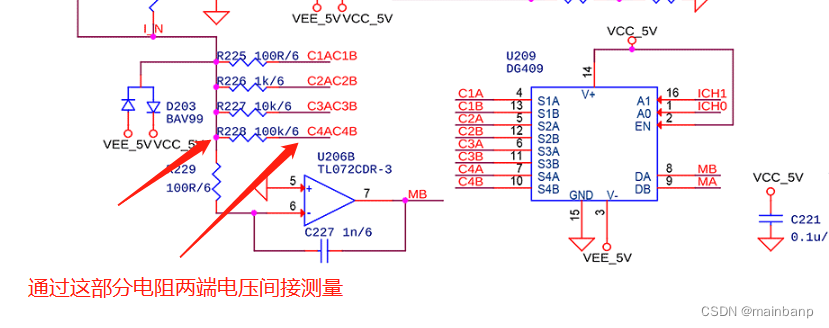

 电流测量

这里电流部分测量需要多说一些，因为作者刚开始这里没看明白，分析了一下才想通。

这部分为什么能测电流？

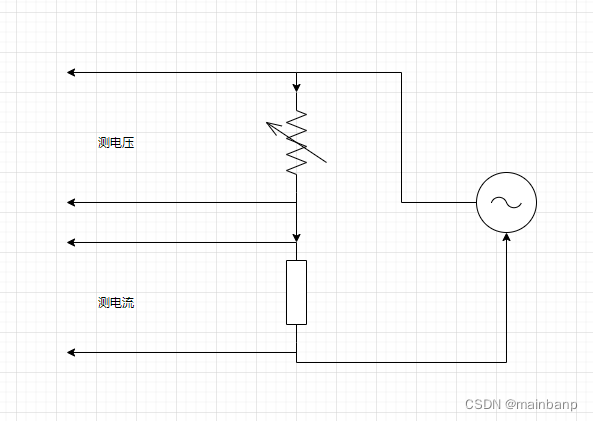

分析，1：这是一个反向放大器，同反向端电压相同等于0；那么就等效于



 2：反向放大器R229上的电流等于反馈电阻上的电流，这里这个电路这样设计非常精妙，可以通过改变反馈电阻的大小来调节电流的量程且不影响被测电路的电流，秒啊。。。

总结

1，再作者回顾这些知识的中间，看到了一些视频就是再读PPT，实在是误认。不过还是有一些视频讲的不错的（作者猜测，讲的不错的那些老师应该都是动手做过相关东西的），实际上作者回忆这部分内容，大部分还是再知乎上看的一些文章结合自己的思考才贯通的。

2，这部分内容纯手敲的，所以很多东西都是一带而过，有兴趣的读者可以留言讨论。

3，后面准备把这部分软件实现也讲一下，算是做记录了。
