光耦电路故障诊断及工作特性深入分析

前言

光耦（光电耦合器）在当前的电路设计中是很常用的元器件，基本上大部分的项目中都会有所用到，主要用于电平转换用、信号隔离、提高电磁抗扰度等等。因为光耦的工作原理比较简单，所以一般很少有人会对光耦的工作特性进入深入研究，除非是实际使用中出现了问题，才会去细看光耦的datasheet。

调试时发现问题及故障诊断

以前的项目设计中也经常用到光耦，但是一直也没有出现过什么特别的问题，因此也并没有对光耦的工作特性进行深入的了解。但是最近就出现了一个问题，让人有点摸不着头脑：其中一台设备在一个地方用的好好的，换一个地方用就工作不正常了。

开始，我们怀疑是不是：交流市电输入电压不稳或电压偏低超出工作范围导致、是不是现场电磁干扰太强导致的、或者是板子上的元器件坏了或者虚焊了、工作环境温度等等。最终经过多方调试，排除各个因素，最终发现是因为环境温度问题导致光耦电路工作不正常，进而影响设备运行。结果有点出乎我的意外，所以我觉得非常有必要对光耦的工作特性进行深入的了解。

光耦简述

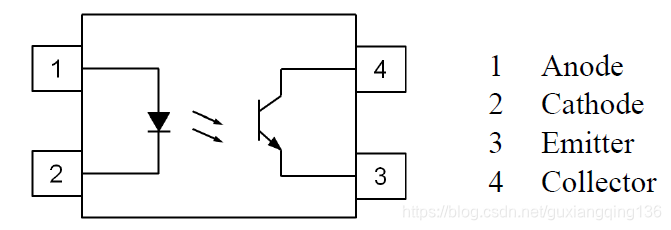

光耦合器（opticalcoupler equipment，英文缩写为OCEP），亦称光电隔离器或光电耦合器，简称光耦。光耦是以光为媒介来转换电信号的器件，主要由发光器和受光器（光敏半导体管）组成，由输入端驱动发光器发光，
