本文介绍如何使用AXI4LITE接口连接ZYNQ7030的PS和PL进行通信。在PS端，配置了一个M AXI接口转换为AXI4LITE，分配了相应的地址区间。在设计AXI4LITE slave模块时，通过Vivado创建新AXI4外设并进行地址分段，确保各模块地址不冲突。后续将通过读写验证操作来检验接口设计的正确性。
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档
ZYNQ开发系列——使用AXI4LITE接口进行PS和PL交互
前言
前面我们讲到使用AXI4LITE来作为总线接口来实现PS和PL的交互。同时我们为了支持《从零开始研发GPS接收机连载系列》博文的内容，将PS端的内容与我的ZYNQ7030+AD9363硬件平台进行同步。
PS端AXI接口

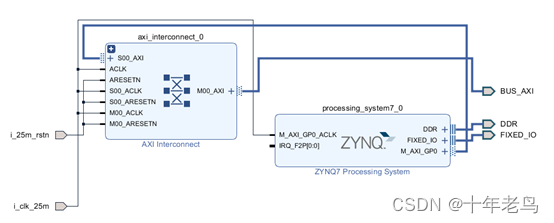

在ZYNQ7030+AD9363平台中，PS端也是规划为使用AXI4LITE总线与PL进行交互，其设计如下
这个设计上很简单。

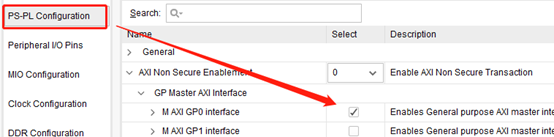

ZYNQ7内核的协议交互接口主要配置如下：
配置一个M AXI接口，这个作为PS和PL的AXI交互接口，端口直接出来是AXI3协议接口，后面通过AXI_interconnect模块进行协议转换为AXI4LITE
为其分配地址以及区间为：<
