前言

笔者一直也想对北斗信号进行接收来着，但一直苦于没有信号源而迟迟未动手，之前购买的Harkrf One只能模拟GPS L1的信号，没有一个方便的信号源那只能接收天上的信号了。但笔者家里阳台只能看到一小半边天，接收环境不太理想。总不能跑到房顶去调试吧，那被邻居看到了还以为我在搞啥神秘的活动可不好。这不趁着十一假期又能回老家了，老家房子有自家房顶天台，趁这个机会可以开展几天测试了。为了调试方便，特意买了一根15米的线缆，直接将房顶天线引导了书房，简直是太方便了，终于不用把笔记本抬到天台了。

MAX2771 B1频点配置

相对于GPS L1信号，北斗B1信号主要有两点不一样。
频点：北斗B1频点为1561.098MHz，和GPS L1频点1575.42MHz相差不大。
带宽：北斗B1信号带宽为4.092MHz，码速率是2.046Mbps。而GPS L1信号带宽是2.046MHz，码速率是1.023Mbps。
参考GPS L1频点在MAX2771的配置，只要稍微修改一下就可以配置成北斗B1频点了。

从零开始研发GPS接收机连载——15、使用新射频成功打卡日本地标

（1）配置时钟路径得到采样时钟

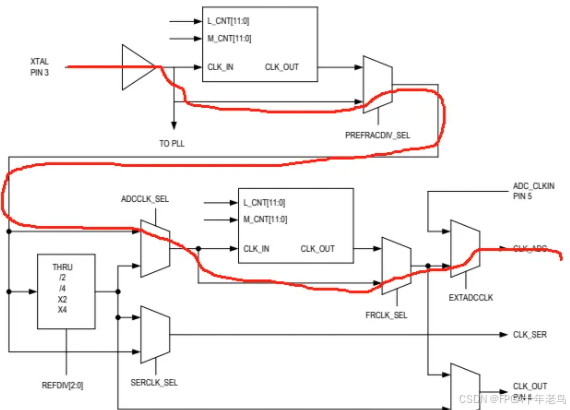

射频板上使用了一个TXCO晶振的16.369MHz的时钟，根据这个时钟路径图，采样时钟是可以精细的配置的，不过为了最简单使用，就直接采样时钟频率就是晶振的频率了。输入时钟可以是8MHz到44MHz之间

（2）配置频率综合器得到中频

首先需要配置合适的RDIV，使相位频率检测器比较频率Fref/RDIV落在0.05MHz和32MHz之间。 我这里时钟输入是16.369MHz，因此RDIV = 16即可。然后配置NDIV之后可得到中频，这里配置NDIV = 1522，

1561.098-Fref/RDIVNDIV=1561.098-16.369e6/161522= 3.996875M

（3）配置滤波器中心频点和带宽

如果选择了4.2MHz的带宽，则带通滤波器的中心点计算公式为：

Fcneter 就是中频，只要计算出来配置到FCEN寄存器即可。滤波器中心频点千万别搞错了，不然有用信号都被滤掉了就接收不到了。

（4）ADC数据格式

采用IQ都是2bit，数据格式为幅度位符号位。

（5）输出接口

输出接口很简单了，I数据2个接口，Q数据2个输出接口。时钟输出就是CLKOUT接口输出的采样时钟。

抓取信号仿真

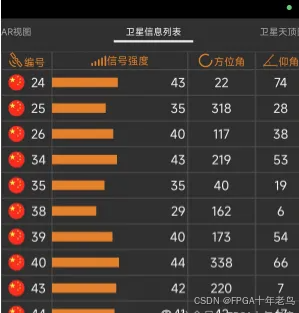

配置完成后，还是像之前GPS L1信号的流程，首先使用ILA采集一些信号出来做一下捕获处理。先用手机来接收一下天上的信号，看看有什么卫星

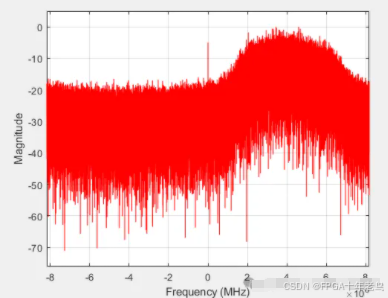

ILA采集一些信号的频谱：

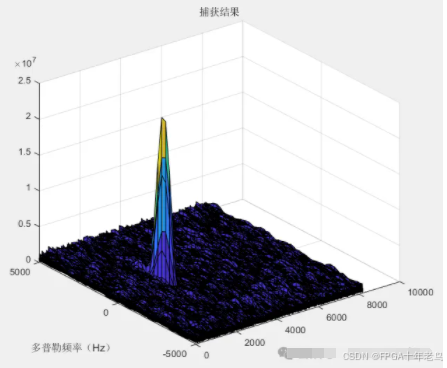

26号卫星捕获结果：

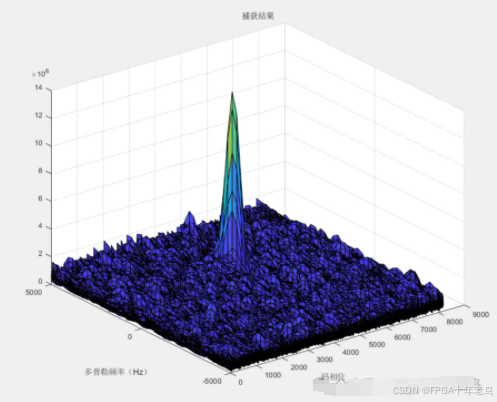

40号卫星捕获结果：

说明成功接收到了北斗B1的信号。北斗B1信号的捕获跟踪与GPS L1信号的捕获跟踪处理基本是差不多的，只要射频能够收到信号，有了处理GPS L1信号的基础，接下来北斗B1信号捕获跟踪也就不是什么难事了。
